Корпус MSI MAG PANO 100R PZ [306-7G26W22-HH9] белый

MSI MAG PANO 100R PZ — Mid-Tower корпус с панорамным остеклением из закалённого стекла на фронтальной панели и левой боковой стенке, совместимый с платами Micro-ATX, Mini-ITX и Standard-ATX, включая материнские платы с разъёмами на обратной стороне (Back-Connect). Белое исполнение, ARGB-подсветка через 4 вентилятора в комплекте и поддержка радиаторов СЖО до 360 мм делают его ориентиром для сборки с акцентом на визуальный результат.

• Форм-фактор: Mid-Tower, Standard-ATX / Micro-ATX / Mini-ITX
• Панель и окно: закалённое стекло (фронт + левая боковая)
• СЖО: радиаторы до 360 мм — фронт, бок, низ
• Для кого: сборки с видеопрозрачностью, Back-Connect платы, тихие системы охлаждения

Коротко — для кого этот корпус

MSI MAG PANO 100R PZ строился вокруг одной идеи: показать внутренности ПК со всех сторон, не жертвуя практичностью сборки. Две стеклянные плоскости — фронтальная и левая боковая — создают «аквариумный» эффект, при этом корпус остаётся полноценным рабочим инструментом с продуманной вентиляцией и местом для серьёзного железа.

Подходит тем, кто хочет видеть компоненты — систему водяного охлаждения, плату с подсветкой, видеокарту — без компромисса по тепловому режиму. По информации производителя, корпус поддерживает видеокарты длиной до 380 мм и процессорные кулеры высотой до 166 мм — это покрывает большинство топовых решений рынка.

Главные плюсы и ограничения MSI MAG PANO 100R PZ

Корпус сочетает панорамный вид и гибкую систему охлаждения, но предъявляет повышенные требования к укладке кабелей из-за открытого обзора.

• ✓ Закалённое стекло на фронте и левой боковой — интерьер виден с двух ракурсов
• ✓ Поддержка Back-Connect материнских плат (Micro-ATX, Standard-ATX) — кабели полностью убраны за плату
• ✓ 4 вентилятора 120 мм с ARGB в комплекте — 3 реверсных, подключение 3-pin 5V-D-G
• ✓ Радиаторы СЖО до 360 мм — фронт, бок и низ; место для серьёзного водяного контура
• ✓ Скрытый БП за материнской платой — блок питания не попадает в кадр

• ✗ Максимальная длина блока питания — 200 мм: нестандартные длинные БП не поместятся
• ✗ Открытое стекло требует аккуратной укладки кабелей — беспорядок виден насквозь
• ✗ Вес 11,29 кг без компонентов — перемещать собранную систему неудобно

Дизайн и панорамное остекление

Два листа закалённого стекла — что это даёт на практике

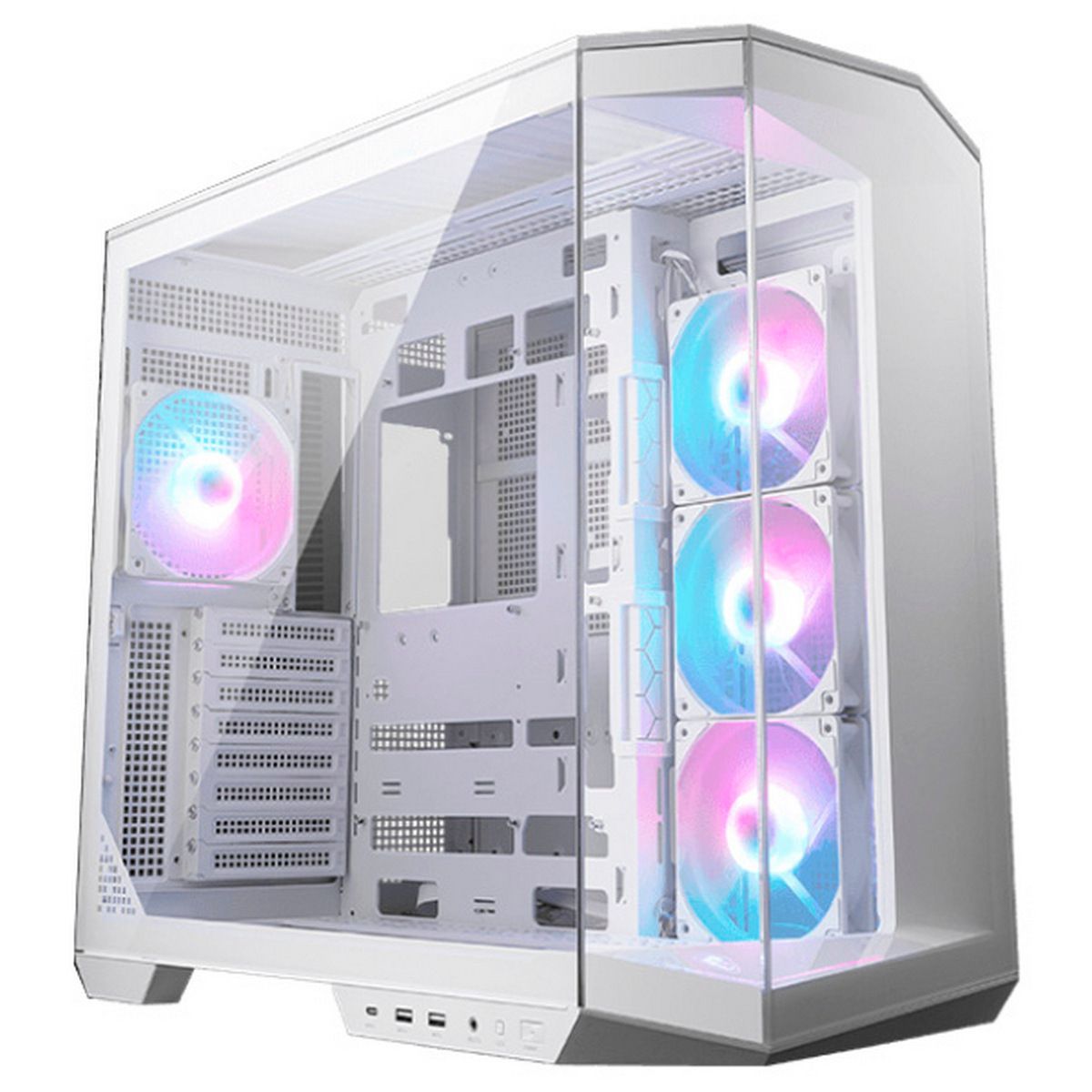

MSI MAG PANO 100R PZ использует закалённое стекло и на фронтальной панели, и на левой боковой стенке — конфигурация, при которой внутренности системы видны под двумя углами одновременно. Фронтальная панель открывает вид на вентиляторы и радиатор СЖО, боковая — на материнскую плату, видеокарту и кабельный менеджмент.

Боковые панели фиксируются на защёлках без инструментов — снять стекло для доступа к компонентам можно за несколько секунд. Вырез в районе крепления кулера CPU позволяет менять термопасту или кулер, не разбирая всю систему.

Корпус выпускается в белом исполнении. Белая окраска рамы контрастирует с ARGB-вентиляторами и подсвеченными компонентами — сборка выглядит выразительно даже без дополнительных элементов декора.

Панель ввода-вывода и габариты

MSI MAG PANO 100R PZ размещает панель ввода-вывода сбоку слева — нестандартное решение, при котором порты выходят не на фасад, а на торец крышки. Это сохраняет чистоту фронтального стекла, но требует привычки: первое время придётся тянуться за корпус, а не вперёд.

Доступны: один порт USB 3.2 Gen 1 Type-A, один порт USB 3.2 Gen 2x2 Type-C и аудиоразъём 3,5 мм (комбинированный). Согласно спецификации, USB-C обеспечивает пропускную способность до 20 Гбит/с — достаточно для внешних SSD и периферии с высокой скоростью передачи.

Габариты корпуса: 290 × 482 × 518,7 мм (Ш × В × Г). По информации производителя, вес составляет 11,29 кг. Для Mid-Tower это заметная масса — при выборе места для системного блока стоит учитывать нагрузку на стол или тумбу после установки всех компонентов.

Совет от Редакции FormulaTV: «Боковое расположение панели ввода-вывода означает: USB-кабели и наушники будут торчать влево, а не вперёд. Если корпус стоит вплотную к стене слева — разъёмы окажутся недоступны. Оставляйте минимум 15–20 см с левой стороны ещё до сборки.»

Совместимость и установка компонентов

Какие материнские платы поддерживает MSI MAG PANO 100R PZ

MSI MAG PANO 100R PZ совместим со Standard-ATX, Micro-ATX и Mini-ITX — три форм-фактора, охватывающие большинство потребительских сборок. Ориентация материнской платы — вертикальная, стандартная.

Отдельная особенность: поддержка Back-Connect плат форматов Standard-ATX и Micro-ATX. На таких материнских платах все разъёмы питания и кабели выходят не на лицевую сторону платы, а за неё — в результате вся фронтальная зона корпуса остаётся без проводов. Это максимально открывает вид через стекло. Корпус спроектирован с учётом Back-Connect архитектуры: за задней стенкой предусмотрено пространство для прокладки кабелей.

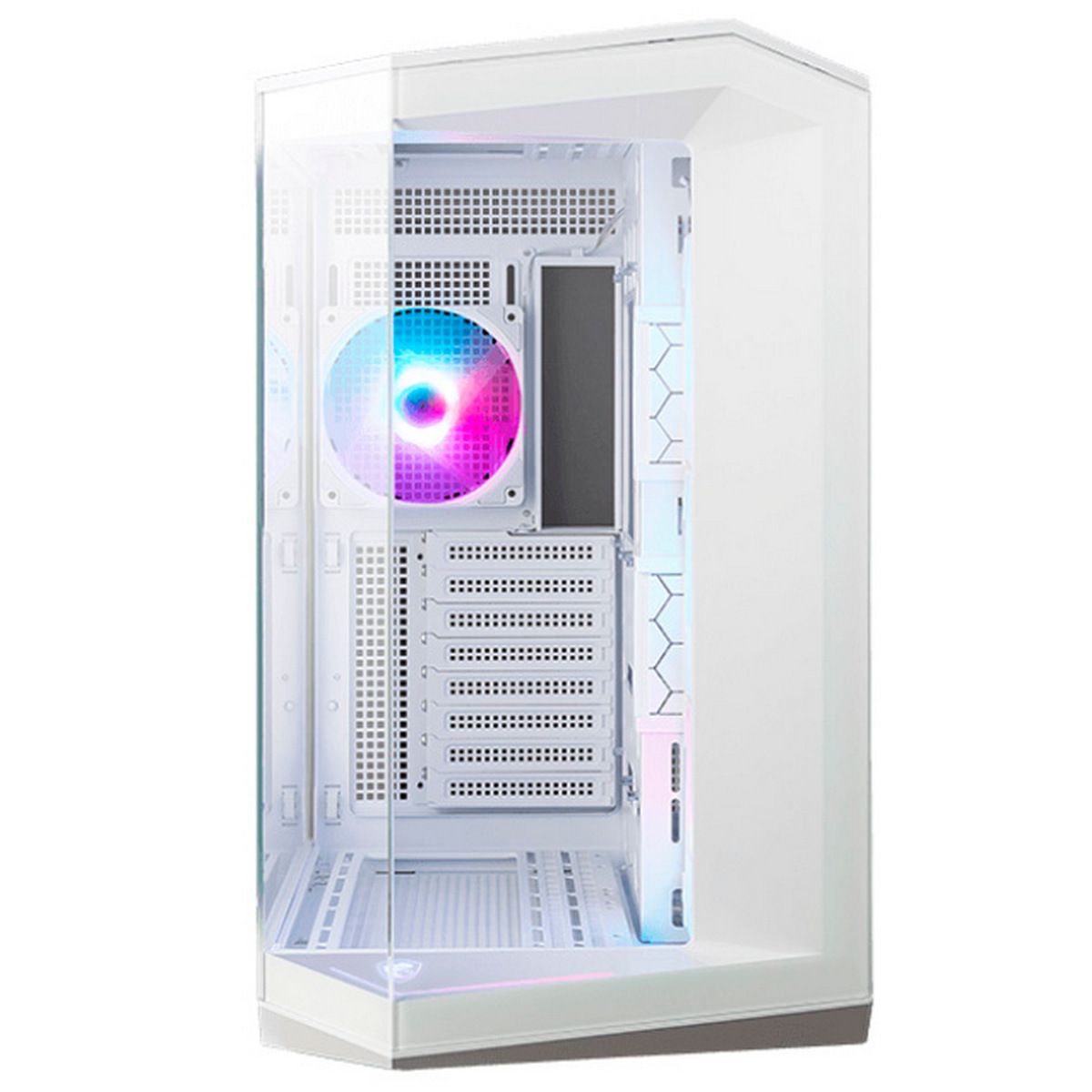

По спецификации, доступно 8 горизонтальных слотов расширения — достаточно для большинства конфигураций с несколькими картами расширения или вертикальным GPU-реймом.

Видеокарта длиной до 380 мм и кулер до 166 мм

Согласно спецификации, MSI MAG PANO 100R PZ принимает видеокарты длиной до 380 мм — это покрывает трёхвентиляторные флагманы NVIDIA и AMD без каких-либо ограничений. Максимальная высота процессорного кулера составляет 166 мм по данным производителя.

Блок питания размещается за материнской платой и скрыт от обзора. Ограничение по длине БП — 200 мм. Большинство современных ATX-блоков питания (650–1000 Вт) укладываются в этот размер, однако перед покупкой длинных моделей стоит уточнить их габариты у производителя БП.

Для накопителей: 3 отсека под 2,5″ и 2 комбинированных отсека для 2,5″ / 3,5″. Итого до 5 накопителей одновременно — достаточно для системного SSD, хранилища и резервного диска.

Охлаждение и поддержка СЖО

Четыре вентилятора в комплекте и где добавить ещё

В комплекте с MSI MAG PANO 100R PZ идят 4 вентилятора 120 мм — 3 из них реверсные, что позволяет перенаправить поток без механических переделок. Согласно данным производителя, все вентиляторы подключаются по 3-pin 5V-D-G (ARGB) и управляются через MSI MYSTIC LIGHT или аппаратную кнопку на корпусе.

Расширение охлаждения: тыловая позиция — 1 × 120 мм, верхняя — до 3 × 140 мм или 3 × 120 мм, нижняя — до 2 × 160 мм / 2 × 140 мм / 3 × 120 мм, боковая — до 2 × 140 мм / 3 × 120 мм. Итого корпус допускает значительное расширение вентиляционного контура при необходимости.

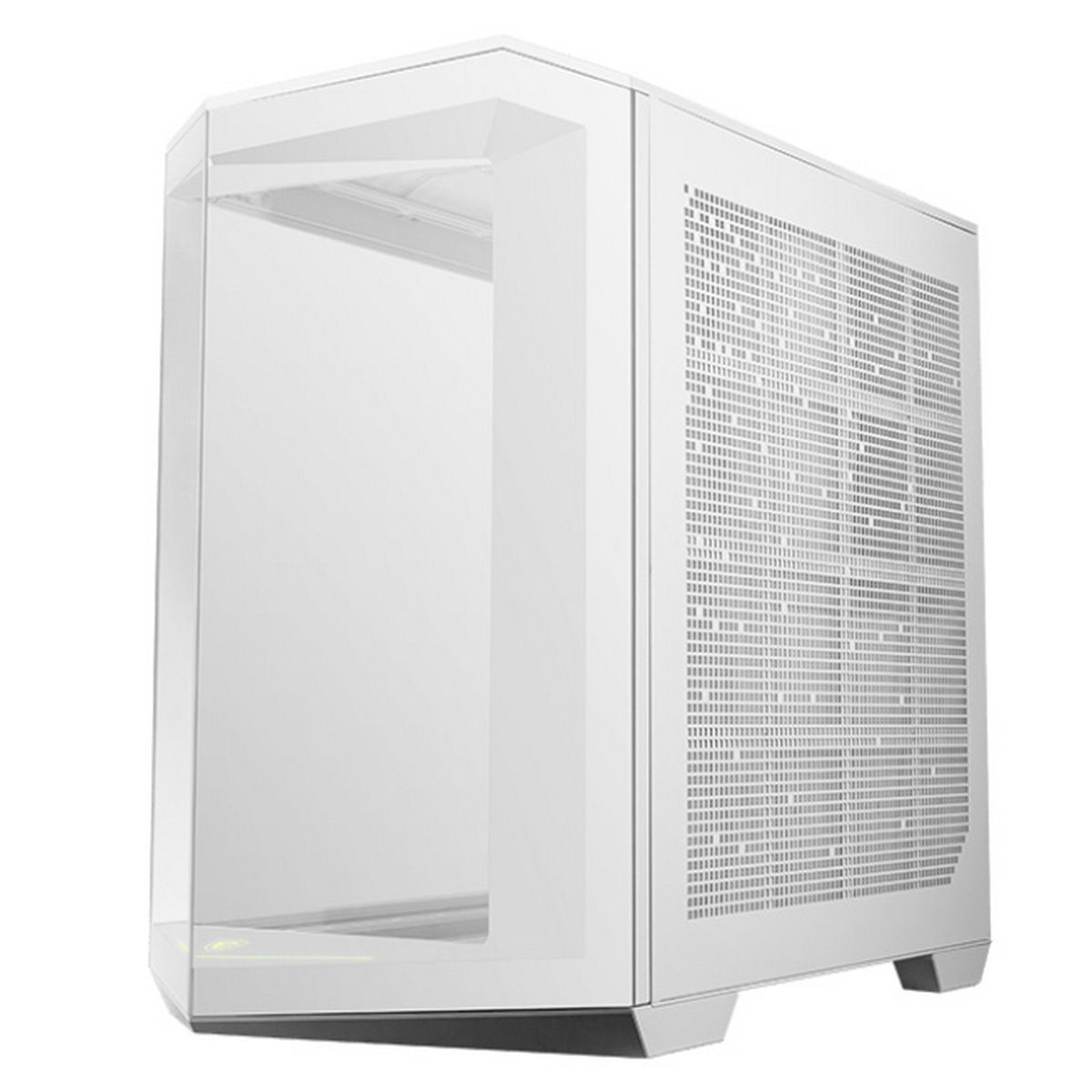

Пылевые фильтры установлены справа (боковая стенка), сверху и снизу — три позиции, которые закрывают основные пути забора воздуха. Обслуживание фильтров упрощает регулярную чистку без разборки корпуса.

Поддержка СЖО — радиаторы 360 мм в трёх позициях

MSI MAG PANO 100R PZ поддерживает радиаторы СЖО форматов 280 и 360 мм — фронтально, сбоку и снизу; тыловая позиция принимает 120 мм. По информации производителя, три основные монтажные зоны вмещают полноформатные трёхсекционные радиаторы — это уровень, достаточный для систем с оверклокингом и мощными GPU.

Фронтальный монтаж 360 мм в сочетании с реверсными вентиляторами позволяет строить системы с положительным давлением: воздух затягивается снизу через фронтальный радиатор и выдувается через верх и тыл. Подобная схема хорошо работает для белых сборок, где минимизация пыли внутри корпуса визуально критична.

Совет от Редакции FormulaTV: «Реверсные вентиляторы в комплекте дают выбор схемы давления без покупки дополнительных пропеллеров. Если планируете 360 мм радиатор спереди — установите вентиляторы в режим push (выдув наружу через радиатор), а не pull: это снижает температуру жидкости на 2–4 °C в типичных конфигурациях по данным стендовых наблюдений производителей СЖО.»

Подсветка и управление ARGB

MSI MYSTIC LIGHT и управление без ПО

MSI MAG PANO 100R PZ управляет подсветкой двумя способами: через программу MSI MYSTIC LIGHT на материнских платах MSI или аппаратной кнопкой на корпусе — без установки дополнительного ПО. Второй вариант актуален для сборок на платах других производителей.

Разъём подключения ARGB — 3-pin 5V-D-G. Этот стандарт совместим с контроллерами большинства современных материнских плат от MSI, ASUS (AURA SYNC), Gigabyte (RGB FUSION) и ASRock (Polychrome SYNC) при наличии соответствующего разъёма. Согласно спецификации, источник подсветки — сами вентиляторы, то есть ARGB-эффект масштабируется числом установленных пропеллеров.

Для белой сборки ARGB-вентиляторы на фоне белого шасси дают более насыщенный отражённый свет, чем в чёрных корпусах, — это стоит учитывать при настройке цветовых профилей, чтобы яркость не оказалась избыточной в тёмной комнате.

С чем сравнить в России?

В ценовом сегменте Mid-Tower с панорамным остеклением и поддержкой Back-Connect MSI MAG PANO 100R PZ конкурирует с несколькими моделями, доступными на российском рынке.

По наблюдениям специалистов FormulaTV в условиях шоурума, MSI MAG PANO 100R PZ выделяется фронтальным стеклом в белом исполнении — большинство конкурентов ограничиваются боковым остеклением. Поддержка Back-Connect в Mid-Tower сегменте остаётся редкостью, что делает корпус особенно актуальным при сборках на платах MSI MEG, ASUS ProArt и аналогах.

Как устроена концепция PANO — эволюция линейки

Серия MAG PANO возникла как ответ на тренд Back-Connect материнских плат — конструктив, при котором все кабельные разъёмы выведены на обратную сторону текстолита. Классические корпуса с боковым остеклением не были оптимизированы под эту архитектуру: кабельный канал за задней стенкой оставался недостаточным, а фронтальная зона не открывалась для наблюдения.

MSI MAG PANO 100R PZ решает это двумя способами: увеличенным пространством за задней стенкой для прокладки кабелей и двухсторонним остеклением, которое оправдано именно тогда, когда за фронтом нечего скрывать. Скрытый блок питания за материнской платой завершает концепцию — зритель видит плату, кулер или СЖО, видеокарту, но не провода и не БП.

Инженерный компромисс

Панорамное стекло с двух сторон — это компромисс между визуальной открытостью и тепловым режимом. Фронтальная стеклянная панель ограничивает свободный приток воздуха по сравнению с перфорированными фронтами. Корпус компенсирует это нижними и боковыми позициями для вентиляторов и радиаторов, но пользователь должен осознанно подойти к схеме охлаждения: воздушный кулер в связке с одним только тыловым выдувом даст худший тепловой результат, чем в корпусе с перфорацией.

Решение — СЖО или расширенная вентиляционная конфигурация через нижние и боковые позиции. Пылевые фильтры на трёх поверхностях снижают нагрузку по обслуживанию, но их регулярная чистка обязательна при открытом нижнем заборе воздуха, особенно если корпус стоит на ковре или мягкой поверхности.

Взгляд с другой стороны

Контраргумент. За 11,29 кг и стеклянный фронт можно взять корпус с перфорированной сеткой, получить лучший воздушный поток и сэкономить — сборки для работы или серверные конфигурации не нуждаются в витринной эстетике.

Когда валиден. Если система работает под нагрузкой 24/7, стоит в серверной или под столом вне зоны видимости — прозрачный фронт не добавляет функциональной ценности. Перфорированные альтернативы вроде Fractal Torrent Compact обеспечат более высокий воздушный поток при сопоставимой цене.

Ответ. MSI MAG PANO 100R PZ рационален, когда эстетика — часть задачи: стриминговая студия, рабочее место дизайнера или игровой ПК на виду. Поддержка Back-Connect добавляет аргумент в пользу модели для тех, кто строит систему на современных платах с кабелями за текстолитом — в этом сценарии корпус покрывает потребность, которую конкуренты закрывают хуже.

Ошибки и их цена

1) Выбрать блок питания длиннее 200 мм — он физически не войдёт в отсек за материнской платой. Перед покупкой сверяйте габариты БП: многие модели 1000+ Вт имеют длину 220–230 мм.

2) Не продумать кабельный менеджмент заранее — стекло с двух сторон не прощает хаоса. На Back-Connect плате проблема снимается автоматически; на обычной ATX-плате стоит купить кабели нужной длины и держатели до начала сборки, а не после.

3) Поставить корпус вплотную к левой стене — боковая панель ввода-вывода окажется недоступна. Минимальный зазор слева — 15–20 см для комфортного подключения USB и аудио.

Совет от Редакции FormulaTV: «В шоуруме FormulaTV белые сборки с ARGB показывают заметно другой визуальный эффект в зависимости от цветовой температуры освещения в комнате. При тёплом освещении (2700–3000 К) белое шасси "желтит" подсветку, при нейтральном (4000–5000 К) — ARGB смотрится нейтрально. Если эстетика сборки принципиальна — проверьте корпус вживую в условиях своего освещения.»

Вопросы о MSI MAG PANO 100R PZ
