Корпус MSI MAG PANO 110R PZ [306-7G28R21-JA4] черный

MSI MAG PANO 110R PZ — Mid-Tower корпус из стали, пластика и закалённого стекла с панорамной стеклянной фронтальной и боковой панелями, вертикальной ориентацией материнской платы и поддержкой форм-факторов Standard-ATX, Micro-ATX и Mini-ITX. Четыре предустановленных ARGB-вентилятора 120 мм, два стеклянных окна и боковая панель ввода-вывода с USB 3.2 Gen 2×2 Type-C делают его ориентиром для сборок, где эстетика витрины важна не меньше производительности охлаждения.

• Типоразмер: Mid-Tower, 485 × 225 × 420 мм, 8,6 кг
• Совместимость плат: Standard-ATX, Micro-ATX, Mini-ITX (включая Back-Connect)
• Охлаждение: 4 × 120 мм ARGB в комплекте; СЖО до 360 мм сверху
• Для кого: Геймерские и медиа-сборки с акцентом на панорамный витринный дизайн

Коротко — для кого этот корпус

MSI MAG PANO 110R PZ рассчитан на сборщиков, которым важно видеть всё, что внутри: оба стеклянных окна — боковое и фронтальное — открывают материнскую плату и вентиляторы с трёх сторон обзора. Это витринный Mid-Tower для игровых ПК и рабочих станций, где подсветка ARGB и аккуратная укладка кабелей — часть сборки, а не опция.

Главные плюсы и ограничения MSI MAG PANO 110R PZ

Панорамная концепция корпуса подкреплена реальными техническими решениями, но диктует несколько условий при сборке.

• ✓ Четыре ARGB-вентилятора 120 мм в комплекте — подсветка работает сразу после сборки без доплат
• ✓ Панорамное закалённое стекло спереди и слева — обзор внутренностей с двух сторон
• ✓ Поддержка СЖО до 360 мм сверху и Back-Connect плат Micro-ATX / Standard-ATX
• ✓ USB 3.2 Gen 2×2 Type-C на боковой панели ввода-вывода — скорость передачи до 20 Гбит/с

• ✗ Максимальная длина блока питания 200 мм — некоторые мощные ATX-БП в 220–250 мм не войдут
• ✗ Только один фронтальный слот 120 мм при большой стеклянной передней панели — приток воздуха спереди ограничен
• ✗ Вес 8,6 кг без комплектующих — при полной сборке с СЖО и видеокартой потребуется надёжное место установки

Дизайн и панорамное стекло — как это устроено

Два стеклянных окна MSI MAG PANO 110R PZ — что видно и с какой стороны

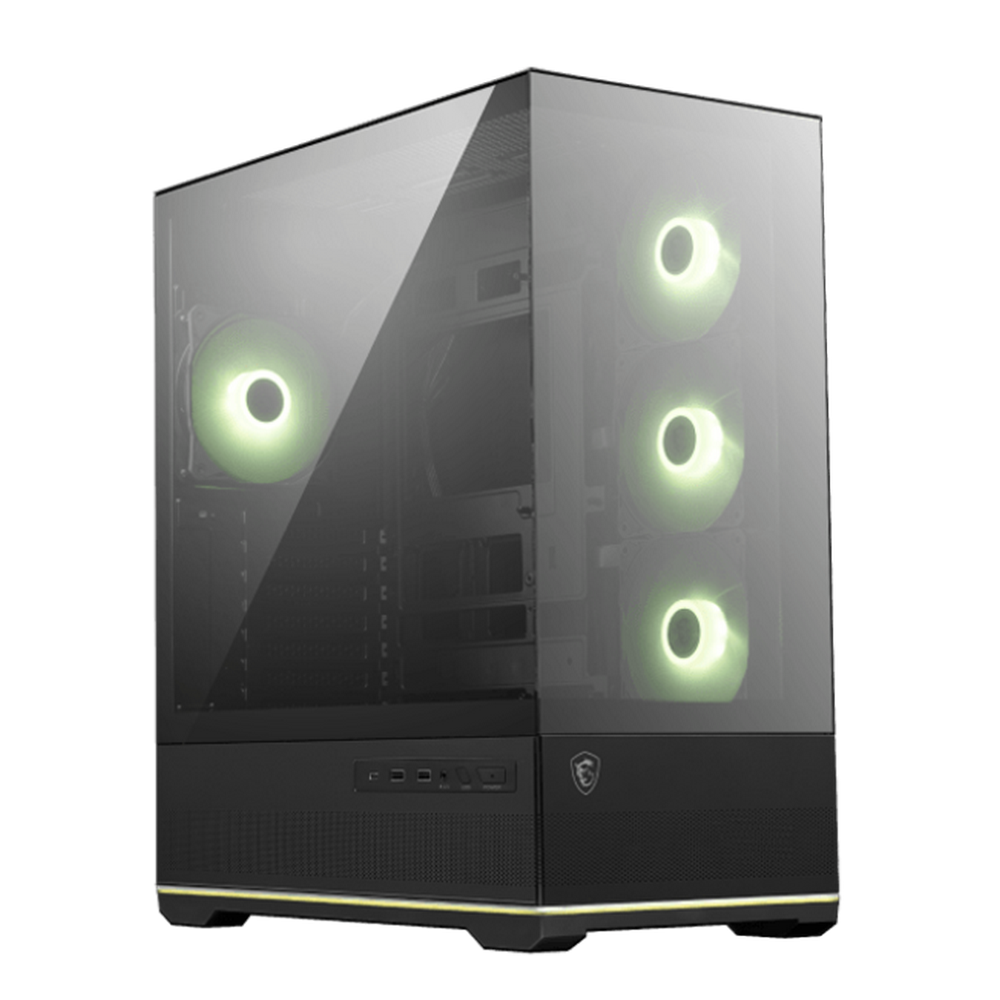

MSI MAG PANO 110R PZ использует закалённое стекло и на фронтальной панели, и на левой боковой стенке — это и есть «панорама» в названии. Боковое окно открывает материнскую плату, видеокарту и систему охлаждения, фронтальное — вентиляторы в полный рост. Оба стекла фиксируются на защёлках: снять боковую панель можно без инструмента.

Корпус выполнен в чёрном цвете с золотой акцентной полоской внизу. Основные материалы — сталь для каркаса, пластик для вспомогательных элементов, стекло для панелей. По информации производителя, материал окна — именно закалённое, а не акриловое стекло, что снижает риск царапин при чистке.

ARGB-подсветка и управление — что входит в комплект

MSI MAG PANO 110R PZ комплектуется четырьмя вентиляторами 120 мм с подсветкой ARGB (адресная, 5 В, разъём 3-pin 5V-D-G). Управление подсветкой реализовано кнопкой на корпусе — без необходимости заходить в ПО при каждой смене режима. Синхронизация с материнской платой через ARGB-заголовок поддерживается при наличии соответствующего разъёма на плате.

Источник подсветки — сами вентиляторы, не отдельные LED-ленты. Это упрощает замену вентиляторов в будущем: любой ARGB-совместимый 120 мм вентилятор встанет на то же место и подключится к той же гребёнке.

Совместимость и внутреннее пространство

Форм-факторы материнских плат и поддержка Back-Connect

MSI MAG PANO 110R PZ принимает платы Standard-ATX, Micro-ATX и Mini-ITX. Отдельно заявлена поддержка Back-Connect плат (с разъёмами на обратной стороне) форматов Standard-ATX и Micro-ATX — это актуально для современных решений, где все кабели питания выводятся за материнскую плату и не пересекают обзорную зону. Ориентация материнской платы — вертикальная, стандартная для Mid-Tower.

Видеокарта, кулер и блок питания — максимальные размеры

Согласно спецификации производителя, MSI MAG PANO 110R PZ вмещает видеокарту длиной до 400 мм — достаточно для референсных и большинства трёхвентиляторных GPU актуального поколения. Максимальная высота процессорного кулера — 160 мм, что перекрывает большинство башенных кулеров с двумя 120–140 мм вентиляторами. Блок питания ATX устанавливается снизу в скрытый отсек, максимальная длина — 200 мм: при выборе БП проверяйте этот параметр, особенно у высокомощных моделей 1000+ Вт.

Отсеки накопителей и слоты расширения

В MSI MAG PANO 110R PZ предусмотрено: 2 отсека для 2,5-дюймовых накопителей (SSD), 2 отсека для 3,5-дюймовых (HDD) и ещё 2 комбинированных отсека под 2,5″ или 3,5″. Итого — до 6 накопителей в различных конфигурациях. Горизонтальных слотов расширения — 7, что соответствует Standard-ATX стандарту.

Охлаждение и поддержка СЖО

Предустановленные вентиляторы и возможности расширения MSI MAG PANO 110R PZ

MSI MAG PANO 110R PZ поставляется с четырьмя вентиляторами 120 мм — это рабочая стартовая конфигурация для большинства игровых сборок без дополнительных вложений. Возможности расширения: фронт — 1 × 120 мм, верх — 2 × 140 мм или 3 × 120 мм, низ — 3 × 120 мм, бок — 2 × 140 мм или 3 × 120 мм.

Суммарно, по информации производителя, корпус допускает установку до 10 вентиляторов при полном оснащении всех позиций — запас для тихой высокопроизводительной продувки.

Радиаторы СЖО — какие размеры поддерживает MSI MAG PANO 110R PZ

MSI MAG PANO 110R PZ поддерживает жидкостное охлаждение: тыловой монтажный размер радиатора — 120 мм, верхний — 120, 140, 240, 280 или 360 мм. Радиатор 360 мм сверху — практический максимум для большинства AIO-систем охлаждения и покрывает потребности процессоров с высоким TDP без дополнительных компромиссов.

Совет от Редакции FormulaTV: «При сборке с AIO 360 мм сверху и стеклянной фронтальной панелью воздухозаборник спереди оказывается ограничен одним 120 мм слотом. Чтобы не создавать разрежение внутри, рекомендуем настроить вентиляторы радиатора на вытяжку вверх, а боковые слоты задействовать как приток — так тепловой баланс внутри корпуса выравнивается».

Разъёмы и кабельный менеджмент

Панель ввода-вывода MSI MAG PANO 110R PZ — расположение и набор портов

MSI MAG PANO 110R PZ размещает панель ввода-вывода сбоку слева — нестандартное решение для Mid-Tower, которое удобно при боковом расположении системного блока или установке на стол с доступом слева. В наличии: 2 порта USB 3.2 Gen 1 Type-A, 1 порт USB 3.2 Gen 2×2 Type-C (скорость до 20 Гбит/с) и комбинированный аудиоразъём 3,5 мм (аудио и микрофон).

Управление кабелями и обслуживание

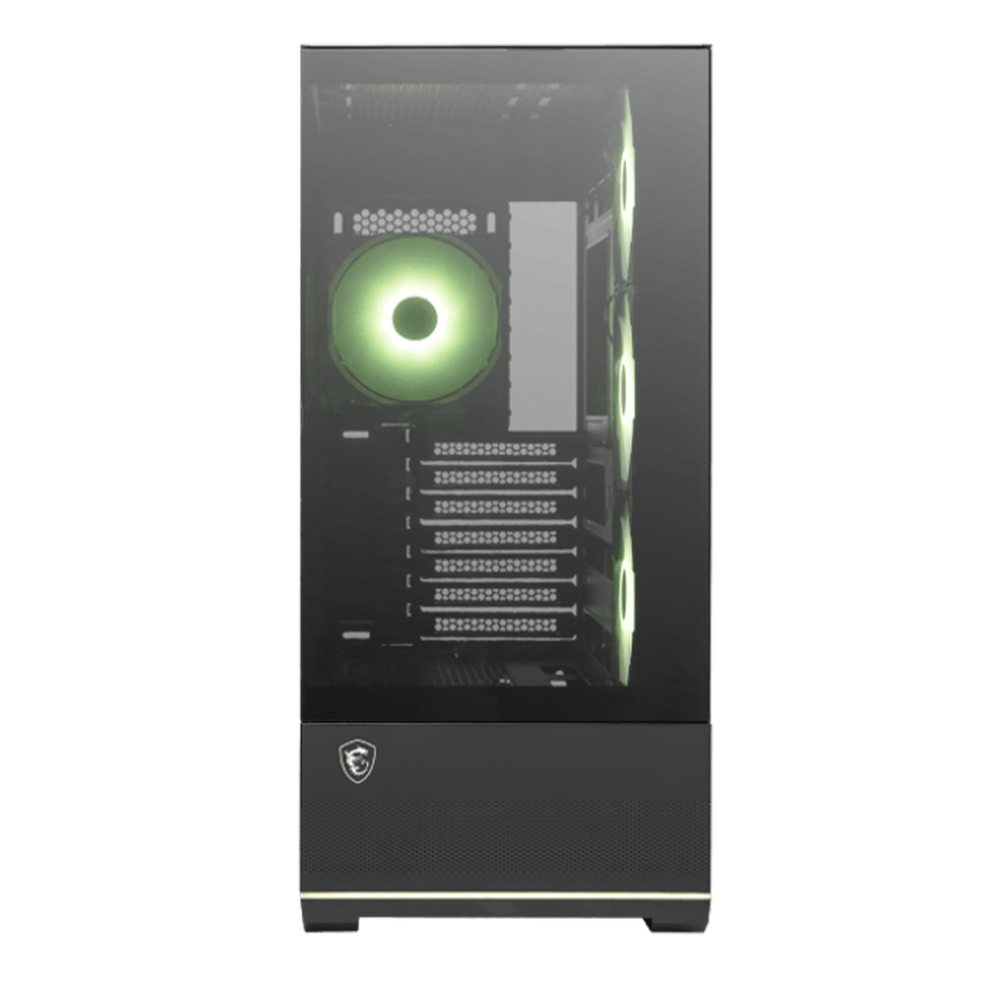

MSI MAG PANO 110R PZ оснащён прокладкой кабелей за задней стенкой, вырезом под замену кулера CPU без снятия материнской платы и пылевыми фильтрами сверху и снизу. Блок питания скрыт в нижнем отсеке — кабели от него уводятся за панель и не попадают в поле обзора через стекло. Боковые панели держатся на защёлках и снимаются без инструмента.

Совет от Редакции FormulaTV: «Боковое расположение панели ввода-вывода непривычно, если вы ставите корпус традиционно под стол или правее монитора — USB-порты окажутся с неудобной стороны. Перед сборкой определите окончательное место установки и разверните корпус так, чтобы левая сторона оставалась доступна. В шоуруме FormulaTV эта модель стоит с левым боком к посетителю — и расположение панели воспринимается органично».

С чем сравнить в России

В сегменте Mid-Tower с панорамным стеклом и ARGB-подсветкой у MSI MAG PANO 110R PZ несколько прямых конкурентов, доступных на российском рынке.

Среди приведённых вариантов MSI MAG PANO 110R PZ — единственный с поддержкой Back-Connect плат и двойным стеклом (фронт + бок) при умеренных габаритах Mid-Tower. Cooler Master HAF 700 EVO выигрывает по потоку воздуха, но крупнее и дороже.

История линейки MAG PANO и концепция витринного корпуса

Серия MAG PANO от MSI появилась в ответ на тренд «showcase builds» — сборок, где укладка кабелей и подсветка компонентов становятся частью дизайна помещения. Ключевое решение линейки — фронтальное закалённое стекло вместо традиционной mesh-панели. Это меняет приоритет: максимальный приток воздуха уступает место максимальному обзору.

110R PZ в названии указывает на модификацию с поддержкой Back-Connect — технологии, при которой все разъёмы питания на материнской плате вынесены на обратную сторону, а лицевая зона платы остаётся полностью чистой. Именно под такие платы панорамный дизайн раскрывается в полной мере.

Инженерный компромисс — стекло или воздух

Закалённое стекло на фронтальной панели MSI MAG PANO 110R PZ — осознанный выбор в пользу эстетики. Стеклянная передняя стенка ограничивает фронтальный приток воздуха: вместо открытой mesh-сетки — фактически глухая поверхность с единственным слотом для 120 мм вентилятора снизу фронта.

На практике это означает: при воздушном охлаждении основной поток воздуха пойдёт через боковые и нижние позиции, а не через фронт. Для систем с горячими GPU и высоким TDP процессора это требует внимательной настройки кривых вентиляторов. При СЖО с радиатором 360 мм сверху ситуация лучше — основная тепловая нагрузка снимается жидкостным контуром, и фронтальный приток становится менее критичным.

Взгляд с другой стороны

Контраргумент. Стеклянный фронт при ограниченном воздухозаборнике и максимальной длине БП 200 мм — это два условия, которые одновременно сужают выбор комплектующих и требуют более тщательного планирования охлаждения. Для высокопроизводительной сборки с воздушным охлаждением корпус потребует больше усилий при настройке.

Когда валиден. Если приоритет — мощная игровая сборка с максимальным воздушным потоком и БП 800+ Вт в длинном корпусе, PANO 110R PZ создаст ограничения. Альтернатива — Lian Li LANCOOL 216 или аналогичный корпус с фронтальным mesh.

Ответ. MSI MAG PANO 110R PZ рационален в сборках с AIO СЖО 240–360 мм, стандартным ATX-БП длиной до 200 мм и Back-Connect материнской платой. В такой конфигурации ограничения воздушного фронта нивелируются жидкостным контуром, а визуальный результат оправдывает архитектурный компромисс.

Ошибки при сборке в MSI MAG PANO 110R PZ

1) Выбор блока питания длиннее 200 мм — корпус физически не закроется, потребуется возврат БП и повторная покупка. Всегда проверяйте длину БП в спецификации перед заказом.

2) Установка высокого башенного кулера выше 160 мм — боковая стеклянная панель не встанет на место. При кулере 155–160 мм с вентилятором на кронштейне проверяйте полные габариты с учётом вентилятора.

3) Игнорирование расположения панели ввода-вывода при выборе места установки — если корпус стоит правым боком к пользователю, USB-C и аудиоразъём окажутся с неудобной стороны. Планируйте место установки до сборки.

Совет от Редакции FormulaTV: «Пылевые фильтры снизу и сверху требуют регулярной чистки раз в 1–2 месяца при напольной установке — особенно нижний, где оседает основная масса пыли от всасывающего блока питания. Снять их можно без инструмента. Регулярная чистка фильтров заметнее влияет на температуры компонентов, чем большинство настроек кривых вентиляторов».
