MSI MAG PANO M100R PZ — компактный корпус формата Mini-Tower из стали, пластика и закалённого стекла с ARGB-подсветкой, совместимый с платами Micro-ATX и Mini-ITX. Четыре предустановленных 120-мм вентилятора, панорамные стеклянные панели со всех сторон и поддержка видеокарт длиной до 390 мм делают его выбором для сборок с акцентом на эстетику и разумную производительность охлаждения.
- Форм-фактор: Mini-Tower, Micro-ATX / Mini-ITX
- Вентиляторы в комплекте: 4 × 120 мм ARGB (3 реверсных)
- Макс. длина видеокарты: 390 мм
- Для кого: компактные игровые и мультимедийные сборки с прозрачной эстетикой
Коротко — для кого этот корпус
MSI MAG PANO M100R PZ подходит для тех, кто строит компактную игровую или домашнюю медиасистему на платформе Micro-ATX или Mini-ITX и хочет видеть внутренности сборки через панорамное стекло со всех сторон. Панели на боку, спереди и частично снизу создают «аквариумный» эффект без каких-либо доработок.
Главные плюсы и ограничения MSI MAG PANO M100R PZ
Корпус даёт убедительный визуальный результат из коробки: четыре ARGB-вентилятора, стеклянные поверхности и управление подсветкой без лишнего программного обеспечения — через кнопку на корпусе или MSI MYSTIC LIGHT.
- ✓ Четыре 120-мм ARGB-вентилятора в комплекте — три из них реверсные, сборка светится сразу после первого запуска
- ✓ Закалённое стекло на боковой и фронтальной панелях — обзор компонентов с двух сторон без доработок
- ✓ Поддержка видеокарт до 390 мм — вмещает флагманские двух- и трёхслотовые карты
- ✓ Верхняя поддержка радиатора СЖО до 360 мм — есть пространство для полноценной водянки в компактном корпусе
- ✗ Только один отсек 2,5″ и один комбинированный 2,5″/3,5″ — места для накопителей минимум, NAS-сборка не получится
- ✗ Максимальная длина блока питания 200 мм — ряд мощных ATX-БП не влезет, нужно проверять заранее
- ✗ Только Micro-ATX и Mini-ITX — стандартные ATX-платы не поддерживаются
Дизайн и панорамное стекло
Панорамные стеклянные панели MSI MAG PANO M100R PZ — что это даёт на практике

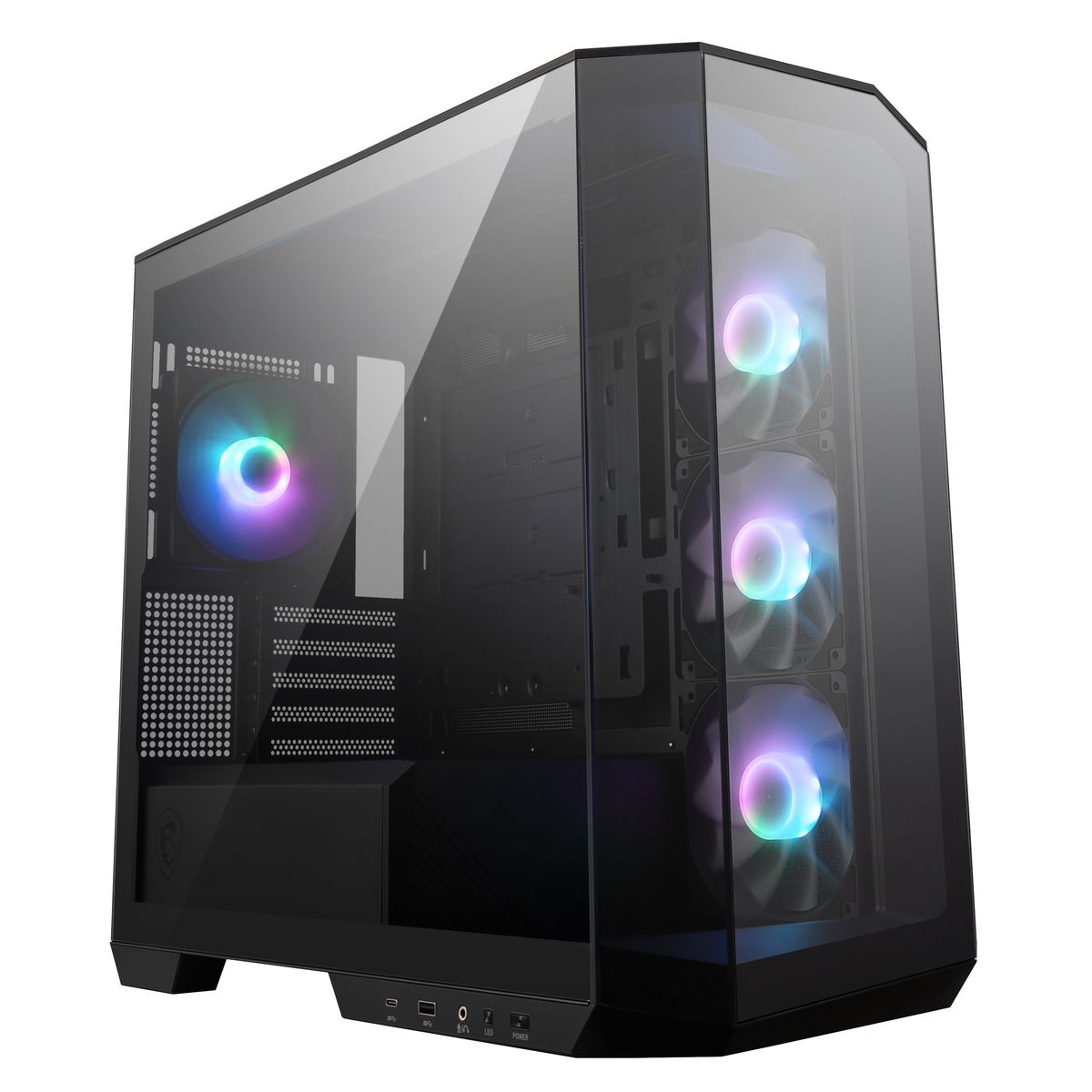

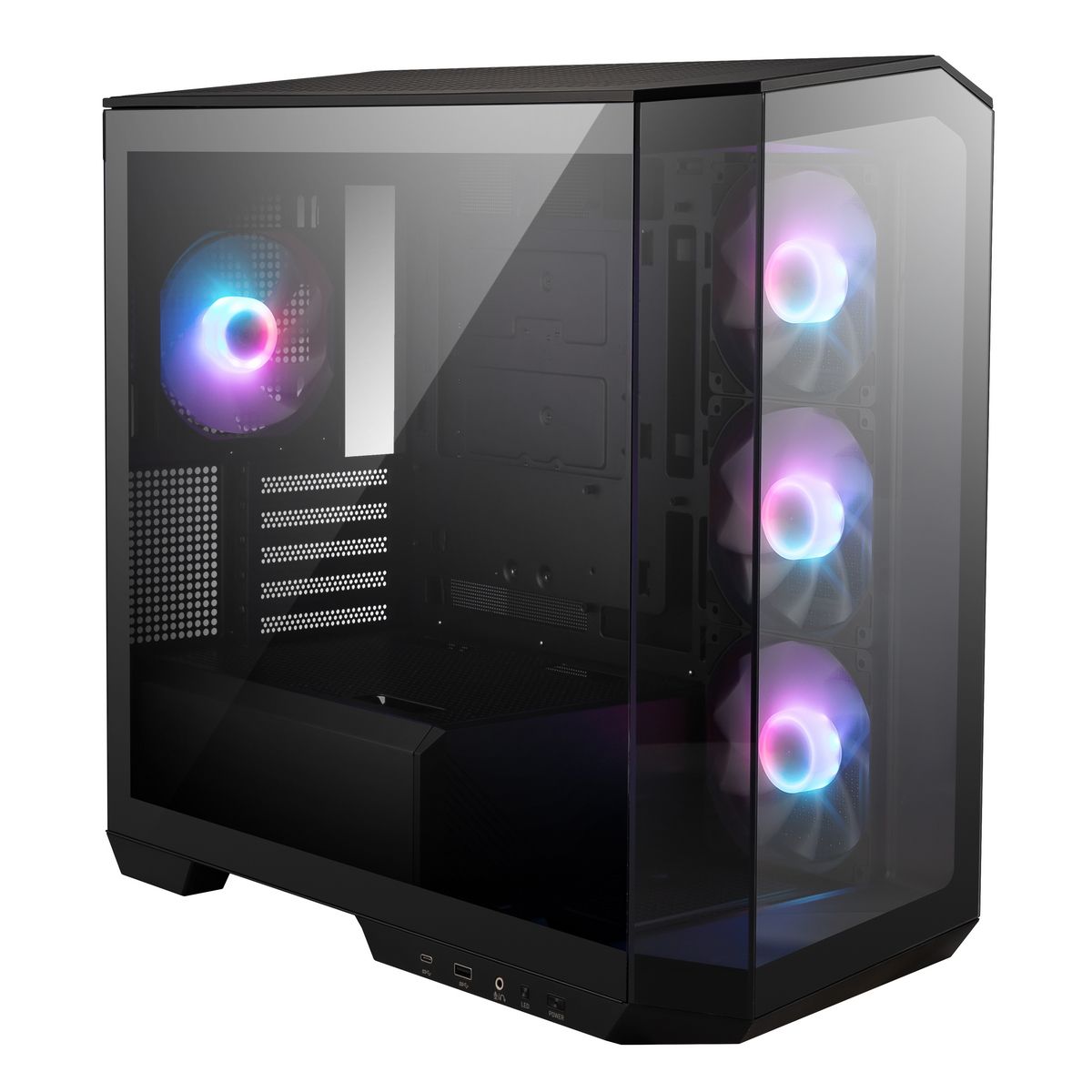

MSI MAG PANO M100R PZ получил закалённое стекло на левой боковой стенке и на фронтальной панели — именно эта комбинация создаёт «панорамный» обзор, вынесенный в название серии. Четыре ARGB-вентилятора в комплекте (три из которых реверсные) подсвечивают внутренности через оба стеклянных окна одновременно.
Фиксация боковых панелей — на защёлках, без отвёртки. Это ускоряет обслуживание и замену компонентов.
Габариты и вес MSI MAG PANO M100R PZ — насколько компактен корпус
По данным производителя, размеры корпуса составляют 235 × 453 × 488 мм (Ш × В × Г) при весе 8,66 кг. Это типичный Mini-Tower: на рабочем столе займёт заметное место, под стол не спрячешь, зато на полке рядом с монитором выглядит органично.
Ориентация материнской платы — вертикальная, стандартная для Mini-Tower. Пылевые фильтры установлены сверху и снизу — их можно снимать без инструментов.
Охлаждение и поддержка СЖО
Предустановленные вентиляторы MSI MAG PANO M100R PZ — сколько и какие
Согласно спецификации, в комплекте идут 4 вентилятора диаметром 120 мм с ARGB-подсветкой, причём 3 из них реверсные. Реверсные вентиляторы позволяют выбрать направление воздушного потока без замены крыльчатки — удобно при нестандартной компоновке охлаждения.
Корпус поддерживает расширение: сверху до 3 × 120 мм или 2 × 140 мм, снизу и сбоку — до 3 × 120 мм каждое направление, сзади — один 120 или 140 мм. Итого теоретически до 10 вентиляторов при полном оснащении.
Поддержка систем жидкостного охлаждения — что реально войдёт
MSI MAG PANO M100R PZ поддерживает установку СЖО. По информации производителя, сверху монтируются радиаторы 120, 240 и 360 мм, сзади — 120 и 140 мм. Радиатор 360 мм в верхней позиции в корпусе этого класса — нечастая возможность, которая открывает путь к серьёзным кастомным контурам охлаждения даже при компактном форм-факторе.
Вырез в районе крепления кулера CPU присутствует — замена термопасты и кулера без извлечения материнской платы возможна. Максимальная высота воздушного кулера — 175 мм, что перекрывает большинство башенных кулеров среднего и высокого уровня.
Совет от Редакции FormulaTV: «Перед сборкой с воздушным кулером высотой близкой к 175 мм — уточняйте у производителя кулера реальный зазор до боковой стенки: стеклянная панель не имеет утопленного монтажа, и кулеры с крупными тепловыми трубками иногда упираются раньше заявленного предела».
Совместимость компонентов — что войдёт, а что нет
Материнские платы и форм-фактор MSI MAG PANO M100R PZ
MSI MAG PANO M100R PZ совместим с платами Micro-ATX и Mini-ITX. Стандартный ATX не поддерживается — это принципиальное ограничение формата Mini-Tower. Дополнительно корпус поддерживает платы формата Micro-ATX с разъёмами на обратной стороне (Back-Connect), что позволяет полностью скрыть кабели со стороны обзора.
Видеокарта и блок питания — ограничения по длине
Согласно спецификации производителя, максимальная длина видеокарты составляет 390 мм. Это перекрывает современные флагманы вроде RTX 4090 и RX 7900 XTX в референсном исполнении — большинство партнёрских версий укладываются в этот предел.
Блок питания размещается снизу и скрыт от обзора. Максимальная длина БП — 200 мм. Это ограничение требует внимания: часть мощных ATX-блоков питания (650 Вт и выше от ряда производителей) имеет длину 220–230 мм и не войдёт. По информации производителя, скрытый отсек БП сохраняет чистоту интерьера корпуса при взгляде через стеклянные панели. Горизонтальных слотов расширения — 5.
Совет от Редакции FormulaTV: «Планируя мощный БП под карту уровня RTX 4080/4090, сверяйте длину конкретной модели блока питания заранее: 200 мм — жёсткое ограничение. Компактные блоки SFX-L формально не совместимы с разъёмом для ATX, однако ряд производителей предлагает переходные адаптеры — это рабочий путь, если приоритет за высокой мощностью в маленьком корпусе».
Разъёмы и управление подсветкой
Панель ввода-вывода MSI MAG PANO M100R PZ — расположение и состав
MSI MAG PANO M100R PZ выводит панель ввода-вывода сбоку слева. В её составе, по данным производителя: один порт USB 3.2 Gen 1 Type-A, один порт USB 3.2 Gen 2×2 Type-C (скорость до 20 Гбит/с) и комбинированный 3,5-мм разъём аудио/микрофон. Быстрый USB-C актуален для подключения внешних SSD и зарядки устройств прямо с корпуса.
Управление ARGB-подсветкой — аппаратно или через ПО
Подсветка реализована через вентиляторы с разъёмом 3-pin 5V-D-G (ARGB-стандарт). Управление доступно двумя способами: через кнопку на корпусе — без установки какого-либо ПО — или через MSI MYSTIC LIGHT при наличии совместимой материнской платы MSI. Для сборок не на MSI-платах кнопочное управление остаётся полностью функциональным.
Кабель-менеджмент и обслуживание
Прокладка кабелей в MSI MAG PANO M100R PZ — что предусмотрено
Корпус оснащён пространством для прокладки кабелей за задней стенкой. Вырез под кулер CPU открывает доступ к бэкплейту без демонтажа платы. По наблюдениям специалистов FormulaTV в условиях шоурума, аккуратная укладка кабелей в таком форм-факторе занимает больше времени, чем в полноразмерных ATX-корпусах — стеклянные панели со всех сторон делают каждый кабель видимым, и небрежная прокладка сразу заметна.
В комплекте — документация и крепёж. Никакого инструмента для открытия панелей не нужно: защёлки открываются вручную.
С чем сравнить в России
В сегменте компактных корпусов с панорамным остеклением и ARGB-подсветкой MSI MAG PANO M100R PZ конкурирует с несколькими моделями, доступными на российском рынке.
| Модель | Форм-фактор плат | Вентиляторы в комплекте | Макс. видеокарта | Поддержка СЖО (верх) | USB-C на панели | Стекло | Кому подойдёт |
|---|---|---|---|---|---|---|---|
| MSI MAG PANO M100R PZ | Micro-ATX, Mini-ITX | 4 × 120 мм ARGB | 390 мм | до 360 мм | USB 3.2 Gen 2×2 (20 Гбит/с) | бок + фронт | Эстетичная компактная сборка с панорамным видом |
| Lian Li LANCOOL 205M | Micro-ATX, Mini-ITX | 2 × 120 мм | до 384 мм | до 240 мм | USB-C (Gen 1) | бок (боковое стекло) | Аккуратная mATX-сборка с умеренным охлаждением |
| Deepcool CC560 | ATX, Micro-ATX, Mini-ITX | 4 × 120 мм ARGB | до 370 мм | до 240 мм | нет | бок | Бюджетная сборка ATX с ARGB из коробки |
| Fractal Design Pop Mini Air | Micro-ATX, Mini-ITX | 2 × 140 мм | до 341 мм | до 240 мм | USB-C (Gen 2) | бок | Тихая mATX-сборка без акцента на подсветку |
Как складывалась серия MAG PANO
Линейка MSI MAG PANO строится вокруг концепции «панорамного» обзора на внутренности системного блока. Модель M100R PZ реализует эту идею в компактном форм-факторе Mini-Tower, где стеклянная фронтальная панель — нестандартное решение: большинство конкурентов ограничивается боковым окном. Три реверсных вентилятора в комплекте отражают идею гибкой настройки потока воздуха без замены компонентов.
Поддержка плат с Back-Connect разъёмами — признак того, что корпус проектировался с прицелом на современные компоновки, где кабели выводятся на обратную сторону платы и полностью скрываются от взгляда через стекло.
Инженерный компромисс
Главный trade-off MSI MAG PANO M100R PZ — панорамная эстетика против практичности хранения. Закалённое стекло на двух поверхностях и открытая компоновка диктуют: внутри должно быть красиво. Это означает жёсткие требования к кабель-менеджменту и минимум накопителей — всего один отсек 2,5″ и один комбинированный 2,5″/3,5″. Если нужна тихая рабочая лошадка с пятью HDD — этот корпус не для неё.
Ограничение по длине БП в 200 мм требует осознанного выбора блока питания ещё до покупки корпуса — это не недостаток, а особенность компактного формата, которую важно учитывать при планировании конфигурации.
Взгляд с другой стороны
Контраргумент. 8,66 кг для Mini-Tower — ощутимый вес. Корпус с двумя стеклянными панелями тяжелее типичных стальных конкурентов того же форм-фактора. При регулярных переездах с системным блоком это становится реальным неудобством.
Когда валиден. Если система стоит на постоянном месте и не перемещается, вес не играет роли. Но для геймеров, которые возят ПК на LAN-вечеринки, 8,66 кг — аргумент против.
Ответ. MSI MAG PANO M100R PZ рационален как стационарная сборка-витрина. Для мобильного использования стоит рассмотреть более лёгкие корпуса без стеклянной фронтальной панели.
Типичные ошибки при сборке в MSI MAG PANO M100R PZ
1) Выбор блока питания длиннее 200 мм — БП физически не войдёт в нижний отсек. Цена ошибки: возврат и повторная покупка, потеря 1–2 недель.
2) Установка ATX-материнской платы — она несовместима с этим корпусом. При заказе компонентов нужно явно фильтровать платы по форм-фактору Micro-ATX или Mini-ITX.
3) Игнорирование кабель-менеджмента при стеклянной фронтальной панели — любой незакреплённый кабель будет виден с двух сторон. Стяжки и кабельные каналы за задней стенкой обязательны для аккуратного результата.
Совет от Редакции FormulaTV: «При сборке в корпусах с реверсными вентиляторами, как в этой модели, стоит определиться с направлением потока до финальной укладки кабелей: если решите изменить ориентацию вентилятора после полной сборки — часть кабелей придётся перекладывать».
Часто задаваемые вопросы о MSI MAG PANO M100R PZ
MSI MAG PANO M100R PZ вмещает видеокарты длиной до 390 мм — по информации производителя. Это перекрывает большинство современных флагманских карт, включая RTX 4090 в референсном исполнении и большинство партнёрских версий. Перед покупкой конкретной карты сверьте её длину с данными производителя GPU.
Нет, MSI MAG PANO M100R PZ не поддерживает стандартный ATX — только Micro-ATX и Mini-ITX. При выборе компонентов для сборки выбирайте платы исключительно этих форм-факторов: ATX-плата физически не войдёт в крепёжные стойки этого корпуса.
Согласно спецификации, максимальная длина блока питания ATX — 200 мм. Перед покупкой проверяйте длину конкретной модели БП: многие мощные блоки 650 Вт и выше имеют длину 220–230 мм и в корпус не войдут. Уточняйте размеры на сайте производителя БП — не только мощность, но и физические габариты.
В комплекте 4 вентилятора 120 мм с ARGB-подсветкой, из которых 3 — реверсные. Корпус поддерживает установку дополнительных вентиляторов: сверху до 3 × 120 мм или 2 × 140 мм, снизу и сбоку по 3 × 120 мм, сзади ещё один 120 или 140 мм. Итого можно расширить систему охлаждения до 10 точек при желании.
Да, по информации производителя верхняя позиция поддерживает радиаторы 120, 240 и 360 мм. Задняя позиция поддерживает только 120 и 140 мм. При установке 360-мм радиатора сверху уточните совместимость с высотой оперативной памяти: высокие радиаторы ОЗУ могут создавать конфликт.
На корпусе MSI MAG PANO M100R PZ есть физическая кнопка управления подсветкой — она работает независимо от материнской платы и ПО. Нажатиями кнопки переключаются режимы и цвета ARGB-вентиляторов. MSI MYSTIC LIGHT добавляет расширенную синхронизацию с другими компонентами, но для базового управления программа не нужна.
Корпус предоставляет один отсек для накопителей 2,5″ и один комбинированный отсек 2,5″/3,5″ — итого два места. Для большинства игровых и рабочих сборок с M.2-SSD на плате этого достаточно, но если нужно много физических дисков — MSI MAG PANO M100R PZ не подходит по конструкции.
