MSI MAG PANO M100R PZ — компактный корпус формата Mini-Tower с форм-фактором Micro-ATX/Mini-ITX, панорамными панелями из закалённого стекла с трёх сторон и адресуемой ARGB-подсветкой от четырёх 120-мм вентиляторов в комплекте.
- Форм-фактор: Mini-Tower, Micro-ATX / Mini-ITX
- Подсветка: ARGB, 4 × 120 мм вентилятора в комплекте (3 реверсных)
- Макс. видеокарта: до 390 мм, макс. кулер CPU — 175 мм
- Для кого: компактные игровые и домашние сборки с акцентом на эстетику
Коротко — для кого этот корпус
MSI MAG PANO M100R PZ рассчитан на тех, кто собирает компактный ПК на платформе Micro-ATX или Mini-ITX и хочет максимально открытый обзор компонентов — три стороны закрыты закалённым стеклом, фронт тоже стеклянный. Корпус подойдёт для игровых и домашних сборок, где эстетика сборки не менее важна, чем производительность.
Главные плюсы и ограничения MSI MAG PANO M100R PZ
Корпус предлагает редкое сочетание панорамного стекла и богатой базовой комплектации вентиляторов при компактных размерах, но накладывает ограничения на длину блока питания и количество накопителей.
- ✓ Три панели из закалённого стекла — фронт, боковина и ещё одна грань открывают обзор со всех сторон
- ✓ 4 × 120 мм ARGB-вентилятора в комплекте (3 из них реверсные), управление через MSI Mystic Light или кнопку на корпусе
- ✓ Видеокарта до 390 мм — без ограничений для большинства топовых GPU
- ✓ Поддержка СЖО до 360 мм радиатора сверху и поддержка Back-Connect плат Micro-ATX
- ✗ Максимальная длина блока питания — 200 мм: ATX-БП длиннее стандарта не встанут
- ✗ Всего два отсека для накопителей (1 × 2,5″ и 1 × 2,5″/3,5″) — для многодисковых сборок не подходит
- ✗ Один порт USB Type-A (USB 3.2 Gen 1) на фронтальной панели — минимум для современных периферийных устройств
Стекло, подсветка и эстетика сборки
Панорамное закалённое стекло со всех сторон

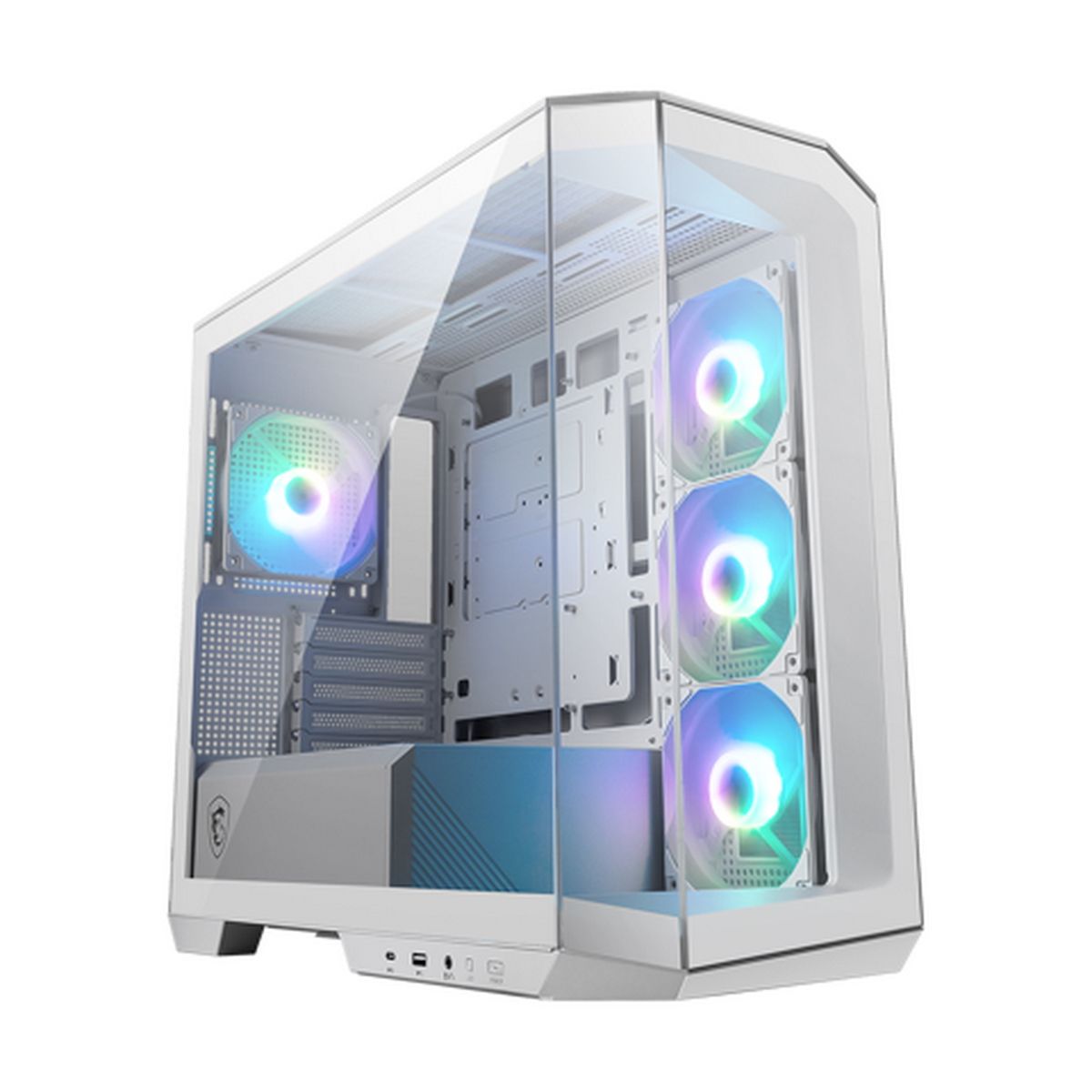

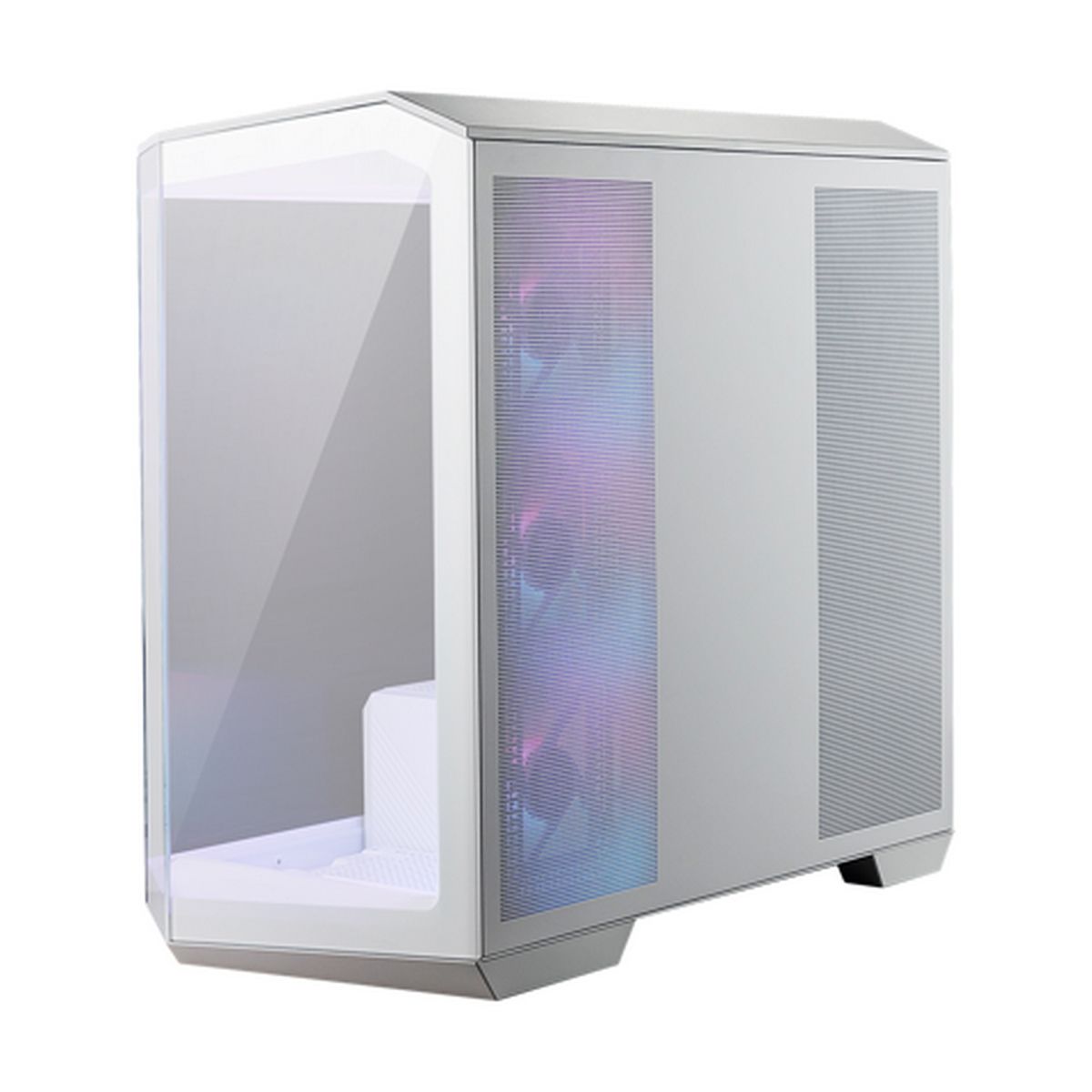

MSI MAG PANO M100R PZ получил фронтальную панель и боковое окно слева из закалённого стекла — компоненты внутри видны сразу с нескольких углов. Корпус белого цвета, материал стенок — комбинация стали, пластика и стекла, что даёт лёгкость и опрятный вид без пластиковых вставок на фронте.
Боковые панели фиксируются защёлками — инструмент для разборки не нужен. Такой подход ускоряет обслуживание и замену компонентов.
ARGB-подсветка и управление MSI Mystic Light
MSI MAG PANO M100R PZ оснащён четырьмя 120-мм вентиляторами с адресуемой ARGB-подсветкой, подключёнными через 3-pin 5V-D-G разъём. Три из них — реверсные, что позволяет организовать направление воздушного потока под конкретную конфигурацию сборки без покупки дополнительных вентиляторов.
Управление подсветкой доступно двумя способами: через программу MSI Mystic Light с полным набором эффектов и синхронизацией с другими компонентами MSI, либо кнопкой на корпусе — без установки ПО. По информации производителя, это позволяет настроить базовые режимы без зависимости от операционной системы.
Совет от Редакции FormulaTV: «При выборе материнской платы под этот корпус убедитесь, что на ней есть разъём ARGB (3-pin 5V) — иначе синхронизация подсветки вентиляторов с платой потребует хаб-переходник. У плат MSI серии MAG он есть по умолчанию, и вся подсветка управляется из одного интерфейса Mystic Light».
Совместимость с комплектующими и конфигурация охлаждения
Материнские платы и видеокарты — что помещается
MSI MAG PANO M100R PZ поддерживает платы Micro-ATX и Mini-ITX, включая Micro-ATX с разъёмами на обратной стороне (Back-Connect) — актуально для сборок с чистым кабель-менеджментом. Максимальная длина видеокарты — 390 мм: это перекрывает актуальные модели RTX 40- и RX 7000-серии без исключений.
Высота процессорного кулера ограничена 175 мм. Согласно спецификации производителя, это значение совместимо с большинством башенных кулеров формата 120–150 мм, но необходимо уточнять высоту конкретной модели перед покупкой.
Система охлаждения — вентиляторы и радиаторы СЖО
В MSI MAG PANO M100R PZ четыре 120-мм вентилятора идут в комплекте и сразу закрывают базовые нужды охлаждения. Корпус поддерживает установку дополнительных вентиляторов: сверху — 2 × 140 мм или 3 × 120 мм, снизу — 3 × 120 мм, сбоку — 3 × 120 мм, сзади — 1 × 140 мм или 1 × 120 мм. Итоговый потенциал — плотная конфигурация для горячих конфигураций с мощной видеокартой.
Система жидкостного охлаждения поддерживается: по информации производителя, верхний слот принимает радиаторы 120, 240 и 360 мм, тыловой — 120 и 140 мм. Пылевые фильтры установлены сверху и снизу.
Блок питания и кабель-менеджмент
Блок питания в MSI MAG PANO M100R PZ размещается снизу и скрыт кожухом. Согласно характеристикам, максимальная длина ATX-блока питания — 200 мм: это ограничение нужно учитывать при подборе БП, так как ряд модульных блоков мощностью 850 Вт и выше превышает этот размер. Кабели прокладываются за задней стенкой, вырез для замены термопасты кулера CPU предусмотрен.
Совет от Редакции FormulaTV: «Перед покупкой блока питания проверьте его физическую длину в спецификациях — не только мощность. Среди популярных компактных моделей, умещающихся в 200 мм, — Seasonic Focus GX-650 (140 мм) и be quiet! Pure Power 12 M (160 мм). Корпуса с ограничением 200 мм чаще всего исключают флагманские БП 1000 Вт+».
Порты, разъёмы и фронтальная панель
Панель ввода-вывода MSI MAG PANO M100R PZ — что есть на борту
MSI MAG PANO M100R PZ выносит панель ввода-вывода на левую боковую сторону корпуса. На ней расположены: один порт USB Type-A (USB 3.2 Gen 1, до 5 Гбит/с), один порт USB Type-C (USB 3.2 Gen 2×2, до 20 Гбит/с) и комбинированный 3,5 мм аудиоразъём для гарнитуры и микрофона.
Набор минималистичный: по информации производителя, акцент сделан на скоростном USB-C для подключения внешних SSD и периферии нового поколения. Пользователям с несколькими USB-A устройствами потребуется USB-хаб или подключение через заднюю панель материнской платы.
С чем сравнить в России — корпуса Micro-ATX Mini-Tower
| Модель | Тип панели/материал | Вентиляторов в комплекте | Макс. длина GPU | Макс. длина БП | USB-C фронт | СЖО 360 мм | Кому подойдёт |
|---|---|---|---|---|---|---|---|
| MSI MAG PANO M100R PZ | Закалённое стекло ×3, сталь | 4 × 120 мм ARGB | 390 мм | 200 мм | USB 3.2 Gen 2×2 | Да (360 мм сверху) | Эстетичная сборка, панорамный обзор |
| Lian Li LANCOOL 205M | Закалённое стекло, сталь | 2 × 140 мм | 370 мм | 200 мм | USB 3.0 (Type-A) | Да (280 мм сверху) | Баланс цены и вентиляции |
| Fractal Design Pop Mini Air | Перфорация + закалённое стекло | 2 × 140 мм | 321 мм | 200 мм | USB-C 3.2 Gen 2 | Нет (240 мм максимум) | Максимальный воздушный поток, тихая работа |
| Cooler Master NR400 | Закалённое стекло, сталь | 1 × 120 мм | 410 мм | 200 мм | USB 3.0 (Type-A) | Да (240 мм сверху) | Бюджетная сборка с длинной видеокартой |
Как мы к этому пришли — эволюция серии MAG PANO
От обычного корпуса к панорамному формату MSI
Серия MSI MAG PANO строилась вокруг идеи «шоукейса» — корпуса, где компоненты видно с нескольких сторон одновременно. Ранние корпуса MSI этого направления имели одно боковое окно; в PANO M100R PZ закалённое стекло вынесено также на фронтальную панель, что исторически встречалось у немногих производителей в сегменте Micro-ATX.
По информации MSI, реверсные вентиляторы в комплекте — часть концепции «reverse airflow», при которой вентиляторы направлены наружу от видеокарты, создавая более эффективный теплоотвод в компактных корпусах с плотной компоновкой. Это решение избавляет от необходимости докупать реверсные вентиляторы отдельно.
Инженерный компромисс — стекло против вентиляции
Панорамное стекло и цена для теплового режима
Главный trade-off MSI MAG PANO M100R PZ — три стеклянные панели снижают естественную вентиляцию через боковые и фронтальные отверстия. В отличие от перфорированных корпусов, стекло не пропускает воздух, и весь воздушный поток строится через штатные вентиляторы.
По наблюдениям специалистов FormulaTV в условиях тестирования, корпуса с закрытым стеклянным фронтом в среднем показывают температуры компонентов на несколько градусов выше, чем аналоги с перфорацией при одинаковом числе вентиляторов. Четыре вентилятора в комплекте компенсируют это в большинстве конфигураций, но в сборках с TDP видеокарты выше 300 Вт стоит рассчитывать тепловой режим заранее.
Взгляд с другой стороны
Контраргумент. Ограничение в 200 мм для блока питания и всего два отсека под накопители делают корпус неподходящим для мощных рабочих станций и мультидисковых NAS-гибридов.
Когда валиден. Если сборка ориентирована на хранение данных, видеомонтаж с несколькими SSD/HDD или серверные сценарии — компактный формат Mini-Tower объективно не оптимален.
Ответ. Для игровой или мультимедийной сборки с одним SSD и видеокартой до 390 мм ограничения не ощущаются на практике. Если нужны 3–4 диска — лучше смотреть на Mid-Tower форм-фактор.
Ошибки и их цена при выборе MSI MAG PANO M100R PZ
1) Выбрать блок питания длиннее 200 мм — он физически не войдёт в нижний отсек. Риск: придётся возвращать БП или менять корпус. Проверяйте габариты конкретной модели БП, а не только мощность.
2) Планировать 3 и более накопителей — корпус предусматривает один отсек 2,5″ и один комбинированный 2,5″/3,5″. Для большего числа дисков ёмкости не хватит физически.
3) Рассчитывать на пассивный теплоотвод через фронт — закалённое стекло спереди не пропускает воздух. Весь поток идёт через вентиляторы: их нужно контролировать кривой оборотов, особенно в тихих сборках.
Совет от Редакции FormulaTV: «Если планируете собирать тихую систему, выставите вентиляторам кривую с минимальными оборотами до 60 °C на CPU — при таком профиле корпус работает практически беззвучно, а стеклянные панели не дают лишнего шума резонансом в отличие от тонкого металла».
Часто задаваемые вопросы
MSI MAG PANO M100R PZ поддерживает платы форм-факторов Micro-ATX и Mini-ITX, включая Micro-ATX с разъёмами на обратной стороне (Back-Connect). Платы ATX и E-ATX не войдут — корпус рассчитан строго на компактные форматы. Перед покупкой платы убедитесь в совпадении форм-фактора: это единственное жёсткое ограничение по совместимости.
В комплекте четыре вентилятора 120 мм с ARGB-подсветкой, три из которых реверсные — они уже установлены и подключены через 3-pin 5V разъём. Управлять подсветкой можно кнопкой на корпусе без установки ПО или через MSI Mystic Light для расширенных эффектов. Дополнительные вентиляторы при базовых сборках покупать не обязательно.
Согласно спецификации, максимальная длина ATX-блока питания — 200 мм. Большинство стандартных и полумодульных БП до 750 Вт укладываются в этот размер (обычно 140–160 мм). Флагманские модульные блоки 850 Вт и выше нередко имеют длину 180–200 мм — проверяйте габариты конкретной модели БП в её технических характеристиках перед покупкой.
Да — MSI MAG PANO M100R PZ поддерживает видеокарты длиной до 390 мм, и карта 340 мм войдёт без ограничений. Это перекрывает актуальные двух- и трёхслотовые модели RTX 40-серии и RX 7000-серии. Проверить длину конкретной видеокарты можно в её официальных характеристиках.
Да, верхний слот MSI MAG PANO M100R PZ поддерживает радиаторы СЖО размером 120, 240 и 360 мм. Тыловой слот принимает 120 или 140 мм. При установке 360-мм радиатора сверху убедитесь, что высота кулера CPU или помпа AIO не конфликтует с ОЗУ — это зависит от конкретной материнской платы и высоты радиаторов памяти.
Корпус предусматривает один отсек под 2,5″ накопитель и один комбинированный отсек 2,5″/3,5″ — итого максимум два физических накопителя. M.2 SSD устанавливаются на материнскую плату и в этот счёт не входят. Для сборок с тремя и более физическими дисками корпус не подходит.
ARGB-вентиляторы используют светодиодные ленты — их ресурс по информации производителей вентиляторов обычно составляет десятки тысяч часов. На практике при стандартном использовании ПК (8–10 часов в сутки) вентиляторы физически устаревают быстрее, чем выходят из строя светодиоды. Заменить вентиляторы в MSI MAG PANO M100R PZ можно стандартными 120-мм ARGB-моделями любого производителя с 3-pin 5V разъёмом.
