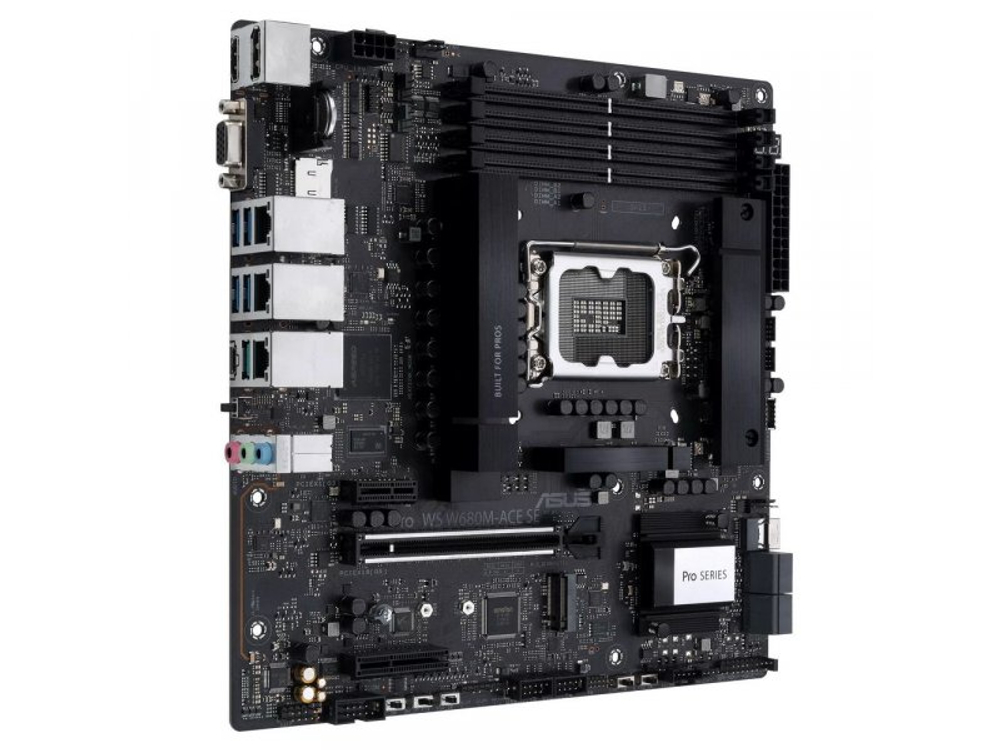

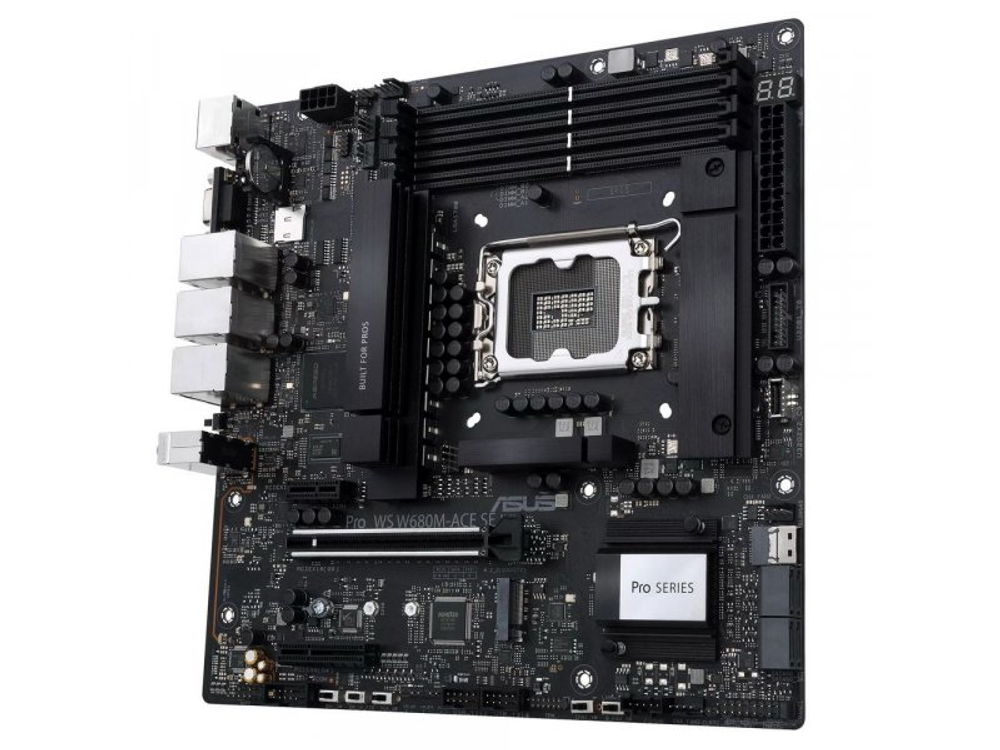

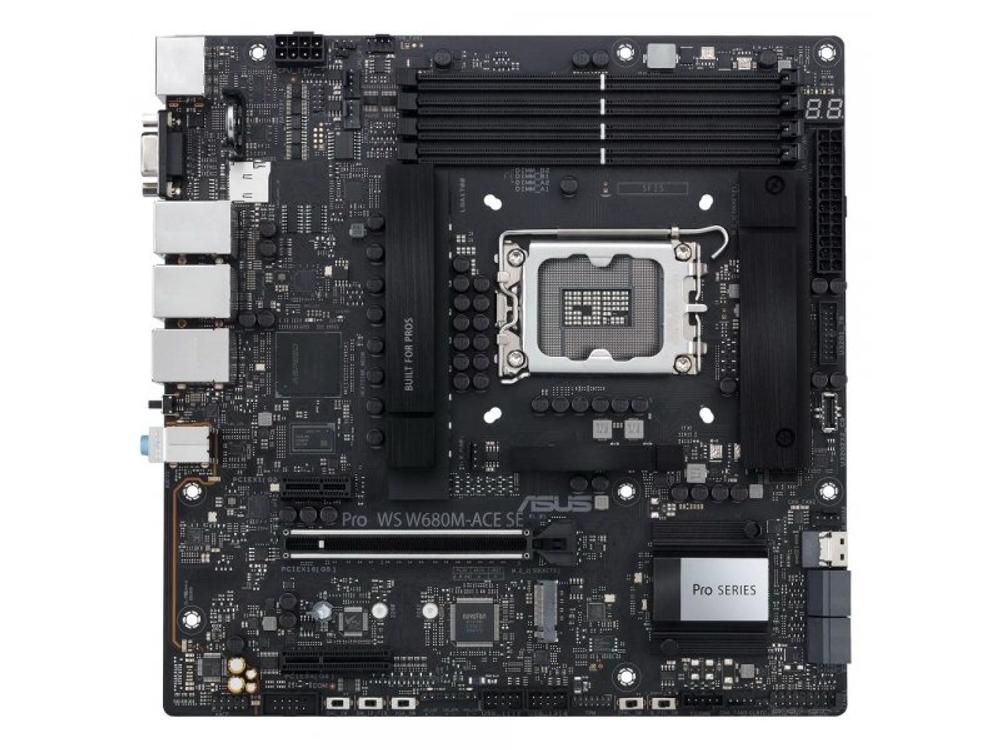

Материнская плата Asus Pro WS W680M-ACE SE, Socket LGA 1700, Intel W680, mATX, RTL [90MB1FA0-M0EAY0]

ASUS Pro WS W680M-ACE SE — профессиональная материнская плата формата mATX на сокете Socket LGA 1700 с чипсетом Intel W680, предназначенная для рабочих станций на базе процессоров Intel 12-го и 13-го поколений. Поддержка памяти DDR5 до 192 ГБ, три сетевых порта RJ-45, слот PCI-E 5.0 x16 и легаси-интерфейсы COM/LPT делают её решением для инженерных, промышленных и серверных задач в компактном корпусе.

• Форм-фактор: mATX, 244 × 244 мм
• Память: DDR5 DIMM, 4 слота, до 192 ГБ, 4800–6400 МГц
• Сеть: 3 × RJ-45 (2.5 Гбит/с, контроллер Aspeed AST2600 с IPMI)
• Для кого: рабочие станции, серверные/промышленные ПК, CAD/EDA, виртуализация

Коротко — для кого эта материнская плата

ASUS Pro WS W680M-ACE SE ориентирована на сборщиков профессиональных рабочих станций и промышленных ПК, которым нужен компактный форм-фактор mATX без потери функциональности корпоративного класса. Чипсет Intel W680 поддерживает ECC-память, а три независимых сетевых порта с контроллером Aspeed AST2600 обеспечивают удалённое управление через IPMI — это редкость для плат такого размера.

Плата подойдёт для задач, где критичны надёжность, управляемость по сети и длительный цикл эксплуатации: CAD/CAM, EDA, виртуализация, промышленная автоматизация, встраиваемые серверные системы. Наличие портов RS-232 (COM) и LPT на плате дополнительно расширяет применимость в индустриальных сценариях с устаревшим оборудованием.

Главные плюсы и ограничения Pro WS W680M-ACE SE

По оценке редакции FormulaTV, это одна из немногих mATX-плат с полным набором корпоративных функций Intel W680 в компактном исполнении.

• ✓ Три порта RJ-45 с контроллером Aspeed AST2600 — удалённое управление по IPMI без отдельной карты
• ✓ DDR5 до 192 ГБ в четырёх слотах DIMM при поддержке ECC — максимальная ёмкость для mATX
• ✓ Слот PCI-E 5.0 x16 + слот PCI-E 4.0 x16 — актуальная шина для GPU и высокоскоростных карт расширения
• ✓ Легаси-порты RS-232 и LPT на плате — прямое подключение промышленного оборудования без конвертеров
• ✓ 8 портов SATA с RAID 0/1/5/10 + 2 × M.2 PCIe 4.0 — развитая подсистема хранения

• ✗ Только два слота M.2, оба PCIe 4.0 x4 — нет PCIe 5.0 для NVMe-накопителей следующего поколения
• ✗ Питание процессора — одиночный 8-контактный разъём; для разогнанных Raptor Lake под нагрузкой это потенциальное ограничение
• ✗ Отсутствует встроенный Wi-Fi (только слот M.2 E-key для модуля) — беспроводной адаптер нужно докупать отдельно

Чипсет Intel W680 и процессорная поддержка — в чём отличие от B660 и Z690

Какие процессоры поддерживает ASUS Pro WS W680M-ACE SE

ASUS Pro WS W680M-ACE SE работает с процессорами Intel на сокете Socket LGA 1700 — поколения Alder Lake (12-е) и Raptor Lake (13-е), включая линейки Core i3/i5/i7/i9 и Xeon W-1300. Чипсет Intel W680 является рабочим аналогом потребительского Z690, но добавляет поддержку памяти с коррекцией ошибок ECC DIMM — принципиальное отличие для систем с высокими требованиями к стабильности данных.

В отличие от B660 и H670, чипсет W680 сохраняет полный набор линий PCIe для CPU и чипсета, не урезает количество портов USB и SATA. Это отражается в спецификациях платы: 8 портов SATA, две линии M.2, один слот PCI-E 5.0 x16, один PCI-E 4.0 x16 и один PCI-E x1 — всё одновременно, без конфигурационных компромиссов.

По информации производителя, плата поддерживает разгон памяти DDR5 до 6400 МГц через XMP/DOCP-профили, хотя для ECC-модулей частота фиксируется на номинале JEDEC.

Три сетевых порта и Aspeed AST2600 — зачем это нужно

ASUS Pro WS W680M-ACE SE оснащена тремя портами RJ-45, скорость каждого — 2.5 Гбит/с. Один из портов работает через контроллер Aspeed AST2600, который реализует функциональность BMC (Baseboard Management Controller) с поддержкой IPMI 2.0.

Это означает удалённый доступ к системе на уровне «железа» — включение/выключение, мониторинг температур и напряжений, перезагрузка при зависании ОС, работа с BIOS через браузер без физического доступа к машине. Для серверных стоек, рабочих станций в серверных комнатах и промышленных установок это стандартная функция, которую обычно реализуют через отдельную IPMI-карту. Здесь она встроена.

Два оставшихся сетевых порта — стандартные 2.5GbE, доступные операционной системе. Их можно объединить в агрегированный канал (LAG) для повышения пропускной способности или резервирования соединения.

Память DDR5 до 192 ГБ — максимальная ёмкость для mATX

Сколько памяти поддерживает Pro WS W680M-ACE SE и на каких частотах

ASUS Pro WS W680M-ACE SE поддерживает до 192 ГБ DDR5 в четырёх слотах DIMM в двухканальном режиме — это максимум, который допускает чипсет Intel W680 для данного форм-фактора. Поддерживаемые частоты — от 4800 до 6400 МГц по спецификации производителя.

Двухканальный режим активируется при установке модулей в слоты одного цвета (A2+B2 или A1+B1 по маркировке платы). Для рабочих станций с ECC-памятью рекомендуется использовать модули, сертифицированные для W680, — их актуальный список публикует ASUS в QVL на официальном сайте. Нерегистровые ECC UDIMM работают без регистровых буферов, что важно для совместимости.

192 ГБ достигаются при установке четырёх модулей по 48 ГБ — нестандартный объём, но он доступен в ассортименте профессиональных производителей памяти. Четыре модуля по 32 ГБ дают 128 ГБ, что покрывает большинство сценариев виртуализации и работы с большими наборами данных.

ECC-память на Pro WS W680M-ACE SE — в каких задачах это критично

Чипсет Intel W680 на плате ASUS Pro WS W680M-ACE SE поддерживает нерегистровую ECC-память (ECC UDIMM DDR5) — функция, недоступная на потребительских платах с Z690/Z790. ECC автоматически обнаруживает и исправляет одиночные битовые ошибки в оперативной памяти, предотвращая повреждение данных при долгих вычислениях.

Это практически важно для финансового ПО, инженерного симулирования, рендеринга сложных сцен, баз данных и любых задач, где «тихая» ошибка в памяти может привести к некорректному результату без явного сбоя системы. В потребительских задачах (игры, бытовой офис) разница незаметна — стоимость ECC-модулей выше, а прирост стабильности не ощущается.

Совет от Редакции FormulaTV: «Если система собирается под непрерывную работу (24/7 сервер, рендер-ферма, промышленный контроллер) — выбирайте ECC-модули из QVL ASUS для W680M-ACE SE. Для периодически используемой рабочей станции достаточно обычных DDR5 DIMM: плата поддерживает оба типа, а разница в цене между ECC и non-ECC на больших объёмах бывает существенной.»

Слоты расширения и накопители — PCI-E 5.0 и 8 портов SATA

Конфигурация PCIe на ASUS Pro WS W680M-ACE SE

ASUS Pro WS W680M-ACE SE предлагает три слота расширения: один PCI-E 5.0 x16 от процессора, один PCI-E 4.0 x16 от чипсета и один PCI-E x1. Слот PCI-E 5.0 x16 обеспечивает пропускную способность 128 Гбит/с — актуально для профессиональных GPU NVIDIA RTX Ada/Ampere серии и высокоскоростных карт расширения NVMe (U.2/U.3) или сетевых адаптеров 25GbE/100GbE.

Слот PCI-E 4.0 x16 удобен для второй видеокарты, RAID-контроллера или карты захвата. Оба полноразмерных слота получают металлическое армирование для надёжной фиксации тяжёлых карт. Слот x1 закрывает нишу для небольших плат расширения — звуковые карты, дополнительные COM/LPT-адаптеры, карты захвата.

Накопители — 8 SATA, 2 M.2 и SlimSAS

Подсистема хранения ASUS Pro WS W680M-ACE SE включает 8 портов SATA 6 Гбит/с с поддержкой RAID уровней 0, 1, 5 и 10, а также два разъёма M.2 форматов 2242/2260/2280 с интерфейсом PCIe 4.0 x4 каждый. Восемь портов SATA — заметно больше, чем у большинства mATX-плат потребительского класса, и позволяют собрать дисковый массив прямо без дополнительного контроллера.

Дополнительный интерфейс SlimSAS расширяет возможности подключения серверных backplane-плат и внешних JBOD-корзин. Слот microSD может использоваться для хранения образа BIOS или загрузочного носителя в промышленных конфигурациях. Для беспроводных модулей предусмотрен разъём M.2 E-key — модуль Wi-Fi/Bluetooth в комплект не входит.

Задняя панель — порты и видеовыходы

Что есть на задней панели Pro WS W680M-ACE SE

Задняя панель ASUS Pro WS W680M-ACE SE включает: 1 × HDMI, 1 × DisplayPort, 1 × VGA (D-Sub) для встроенной графики процессора, 1 × USB 3.2 Gen 2 Type-A, 4 × USB 3.2 Gen 1 Type-A, 1 × USB 3.2 Gen 2 Type-C, 3 × RJ-45 и 3 × S/PDIF — оптический и цифровой аудиовыход в нескольких конфигурациях.

Наличие трёх видеовыходов одновременно (HDMI + DisplayPort + VGA) позволяет подключить несколько мониторов к встроенной графике процессора без дискретной видеокарты — сценарий, характерный для тонких клиентов, операторских рабочих мест и промышленных панельных ПК. VGA-выход, уходящий из современных потребительских плат, здесь сохранён намеренно для совместимости с устаревшими промышленными мониторами.

Внутренние разъёмы для корпуса и периферии

На плате ASUS Pro WS W680M-ACE SE расположены: 1 × USB 3.2 Gen 1 (19-pin), 2 × USB 2.0 (9-pin) и 1 × USB 3.2 Gen 2x2 Type-C для передних панелей корпуса. Разъёмы вентиляторов — 2 × 4-pin для процессорного кулера и 3 × 4-pin для корпусных. Три разъёма 5V-D-G (3-pin) поддерживают адресуемую ARGB-подсветку, хотя в профессиональных сборках это скорее опция, нежели приоритет. Кнопка BIOS FlashBack позволяет обновить прошивку без установленного процессора и памяти.

Совет от Редакции FormulaTV: «Кнопка BIOS FlashBack на задней панели — практически важная деталь для системных интеграторов: плату можно заранее обновить до актуальной прошивки ещё до получения процессора. Это исключает ситуацию, когда новый CPU не стартует со старым BIOS. Для сборки большого числа идентичных рабочих станций это существенно экономит время.»

С чем сравнить в России

На российском рынке ASUS Pro WS W680M-ACE SE конкурирует с несколькими mATX-платами профессионального и полупрофессионального сегмента под LGA 1700. Ключевые параметры сравнения — наличие ECC, IPMI/BMC, количество сетевых портов и легаси-интерфейсов.

Как мы к этому пришли — эволюция платформы Intel W

Серия чипсетов Intel W (Workstation) появилась как альтернатива серверным Xeon-платформам для профессиональных рабочих станций, не требующих многопроцессорных конфигураций. Intel W680 — часть платформы Alder/Raptor Lake и фактически разделяет кристалл PCH с Z690, но получает дополнительные возможности: поддержку ECC UDIMM, более широкие возможности управления памятью и ряд корпоративных функций, унаследованных от серверной архитектуры.

Появление Aspeed AST2600 как BMC-контроллера на mATX-плате — закономерная эволюция: рост числа edge-серверов, компактных вычислительных узлов и промышленных систем создаёт спрос на управляемые платформы в малогабаритном исполнении. ASUS Pro WS W680M-ACE SE закрывает этот сегмент: корпоративная управляемость при площади, вписывающейся в серийные mini-tower и промышленные корпуса 4U.

Инженерный компромисс — mATX против ATX для профессиональных задач

Главный trade-off ASUS Pro WS W680M-ACE SE — это сознательный выбор между компактностью и расширяемостью. Форм-фактор mATX ограничивает число слотов PCIe тремя против пяти-шести у полноразмерных ATX-аналогов. Плата предлагает два слота M.2, тогда как старший ASUS Pro WS W680-ACE даёт четыре. Питание процессора — один разъём 8-pin, без опциональных дополнительных 4-/8-pin коннекторов, что может стать ограничением при использовании высокочастотных Core i9-13900K под максимальной нагрузкой.

Взамен — экономия места в корпусе, совместимость с компактными промышленными шасси и более низкая стоимость сборки при сохранении IPMI, ECC и трёх сетевых портов. Для большинства рабочих станций с одной дискретной картой и несколькими накопителями возможностей mATX достаточно.

Взгляд с другой стороны

Контраргумент. Зачем платить за W680 с IPMI, если задачи не требуют удалённого управления и ECC — можно взять Z690/Z790 mATX дешевле и с большим выбором корпусов.

Когда валиден. Если система используется как персональная рабочая станция с прямым физическим доступом, ОС работает стабильно и нет требований к мониторингу без операционной системы — переплата за W680 и три сетевых порта действительно избыточна. В этом сценарии Z690 mATX (например, ASUS ProArt B660-Creator D4 или MSI PRO Z690-A DDR5) обеспечивает схожую производительность при меньшей стоимости.

Ответ. ASUS Pro WS W680M-ACE SE рациональна там, где нужна управляемость по сети (серверная комната, удалённый объект, несколько идентичных узлов под единым мониторингом), долгосрочная надёжность с ECC-памятью или интеграция с промышленным оборудованием через COM/LPT. Для домашней рабочей станции одного пользователя — это избыточная платформа.

Ошибки при выборе и сборке

1) Установка обычной DDR5 non-ECC вместо ECC при использовании в серверной конфигурации — плата физически запустится с обычной памятью, но IPMI и ОС не будут сообщать об исправленных ошибках памяти, теряя смысл W680-платформы для критических задач.

2) Игнорирование QVL при выборе модулей на 192 ГБ — не все DDR5 DIMM поддерживают полную ёмкость в четырёх слотах. По наблюдениям специалистов FormulaTV в условиях шоурума, конфликты совместимости при четырёх модулях DDR5 встречаются заметно чаще, чем при двух. Проверка QVL на сайте ASUS перед покупкой памяти снижает риск.

3) Попытка использовать слот PCI-E 5.0 x16 одновременно с частью портов SATA без изучения конфигурационной матрицы чипсета — часть SATA-портов может отключаться при определённых комбинациях слотов M.2 и PCIe. Конкретная матрица доступна в руководстве пользователя ASUS.

Совет от Редакции FormulaTV: «Для промышленных сборок, работающих в пыльных или влажных средах, обратите внимание на пассивное охлаждение зоны VRM и чипсета: на Pro WS W680M-ACE SE оно реализовано радиаторами без тепловых трубок. При монтаже в закрытый корпус с ограниченным потоком воздуха убедитесь, что температурный режим чипсета не превышает допустимый — добавление направленного обдува через один из трёх корпусных fan-коннекторов платы решает этот вопрос без модификации охлаждения.»
