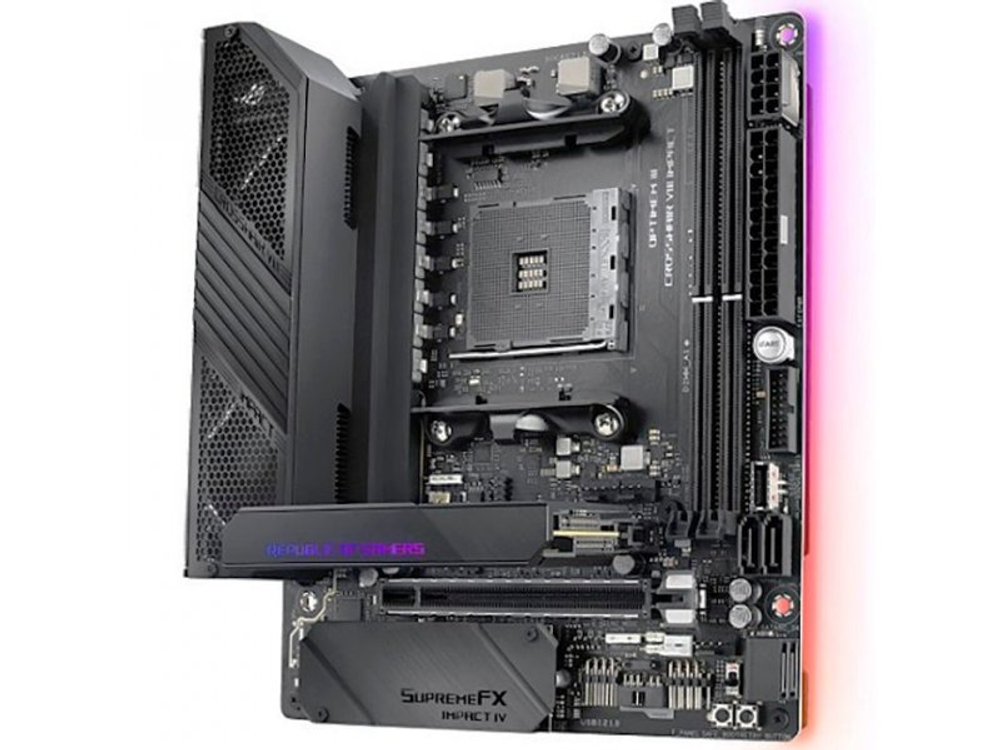

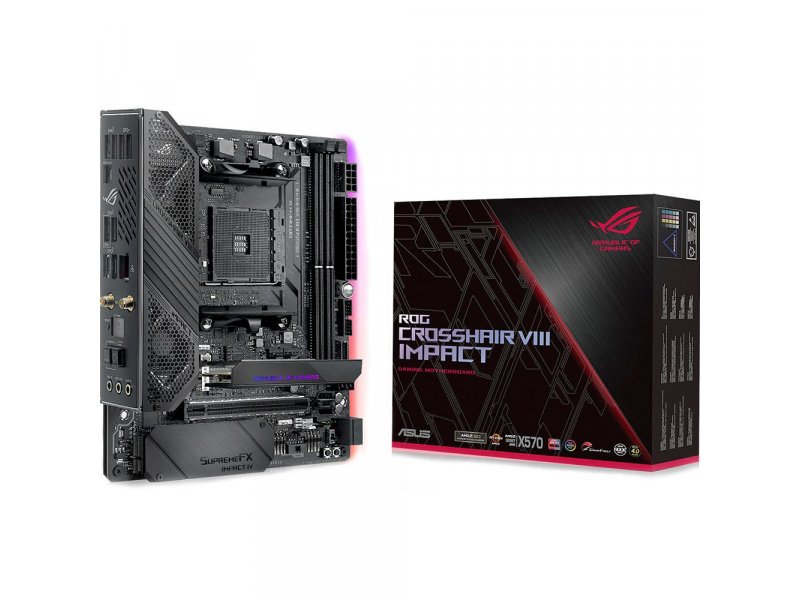

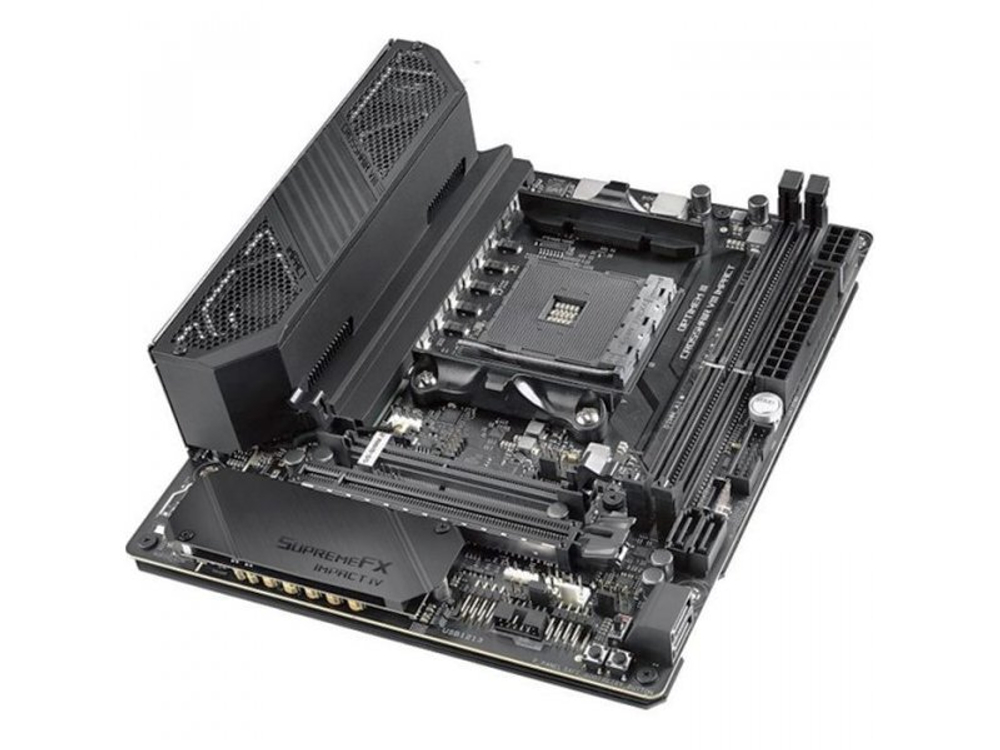

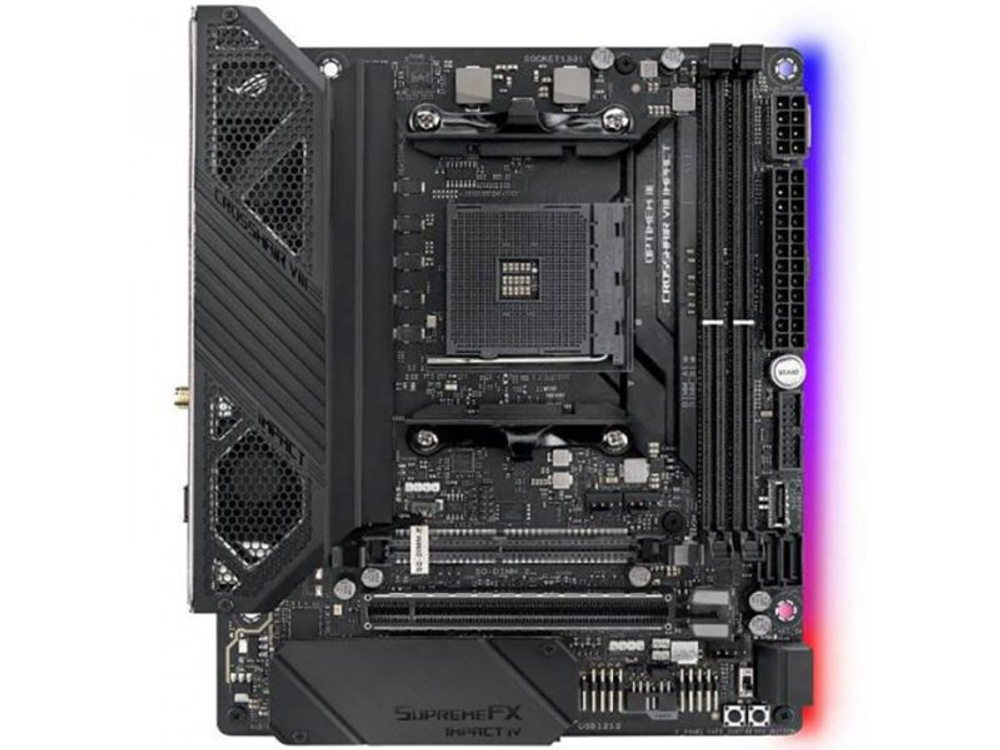

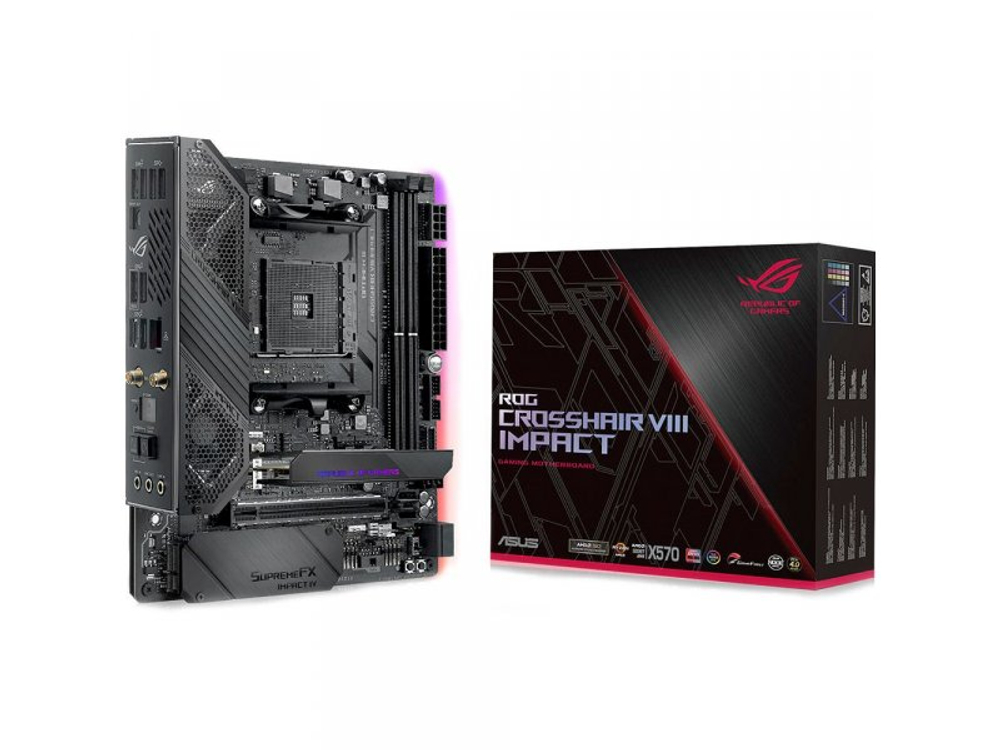

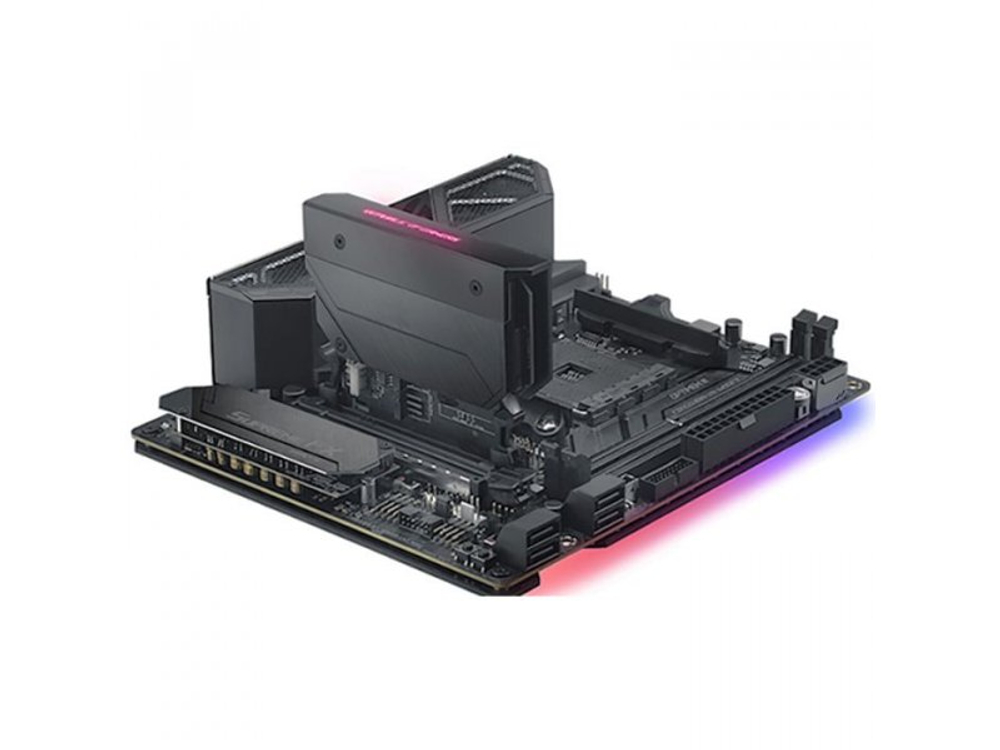

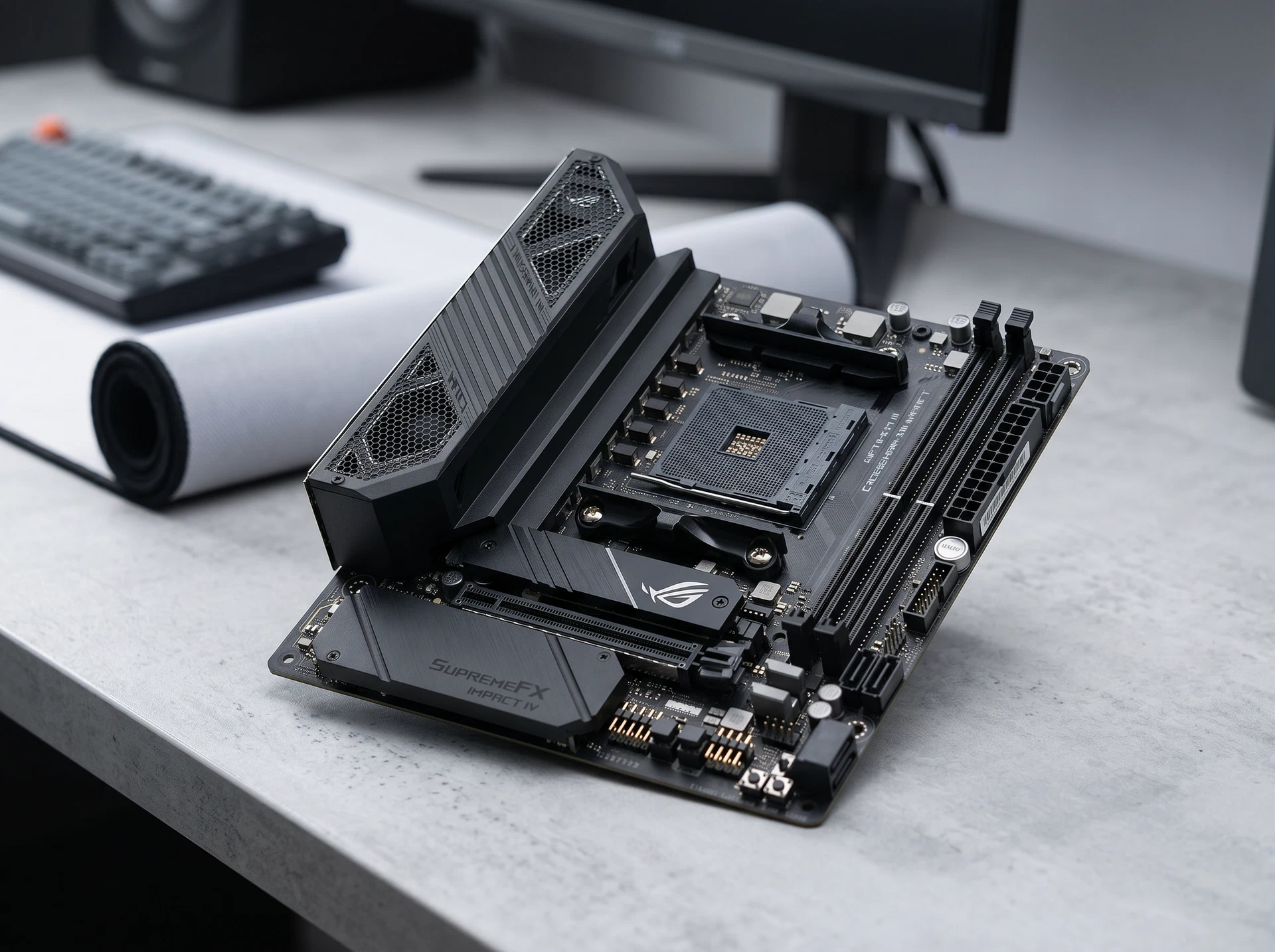

Материнская плата Asus ROG Crosshair Viii Impact, Socket AM4, AMD X570, mini-DTX, RTL [90MB11Q0-M0EAY0]

ASUS ROG Crosshair VIII Impact — материнская плата формата mini-DTX на сокете AM4 с чипсетом AMD X570, размером 203 × 170 мм, предназначенная для сборки компактных высокопроизводительных систем на процессорах Ryzen (Matisse, Picasso, Pinnacle Ridge) с поддержкой PCIe 4.0 и встроенного Wi-Fi 6.

• Форм-фактор: mini-DTX, 203 × 170 мм
• Сокет / чипсет: AM4 / AMD X570, PCIe 4.0
• Память: 2 × DDR4 DIMM, до 64 ГБ, до 4800 МГц
• Для кого: компактные игровые и рабочие сборки на Ryzen 3000/5000

Коротко — для кого эта материнская плата

ASUS ROG Crosshair VIII Impact — выбор для тех, кто строит компактный игровой или профессиональный ПК в корпусе mini-ITX/DTX и не готов жертвовать производительностью ради размера. Плата даёт полноценный X570-чипсет с PCIe 4.0, 10-фазную систему питания с активным охлаждением VRM и Wi-Fi 6 в коробке — без доплат за отдельные адаптеры.

Формат mini-DTX (203 × 170 мм) открывает больше вариантов корпусов, чем строгий mini-ITX, при сохранении компактности. Один слот PCIe x16 — осознанный компромисс: в таком форм-факторе второй слот физически некуда разместить, но для большинства игровых и рабочих задач этого достаточно.

Главные плюсы и ограничения ROG Crosshair VIII Impact

Плата ориентирована на максимум возможного в mini-DTX: X570-чипсет, PCIe 4.0 на всех ключевых интерфейсах и богатая задняя панель — редкость для такого размера.

• ✓ AMD X570 + PCIe 4.0 — полноценная скорость для NVMe-накопителей четвёртого поколения
• ✓ 10-фаз питания с активным VRM-вентилятором — уверенный разгон Ryzen 5000 в компактном корпусе
• ✓ Wi-Fi 6 (Intel AX200) + Bluetooth 5.0 в комплекте — не нужен отдельный адаптер
• ✓ 8 портов USB на задней панели (7 × USB 3.2: 2 Gen 1 + 5 Gen 2 + 1 Type-C Gen 2) — редкость для mini-DTX
• ✓ 2 × M.2 PCIe 4.0 x4 + 4 × SATA — неожиданно щедро для компактной платы

• ✗ Только 2 слота DDR4 DIMM — максимум 64 ГБ; двухканальный режим, но без возможности расширения
• ✗ Один слот PCIe x16 — мультиграфика или одновременная установка дискретной карты и PCIe-устройства невозможны
• ✗ Активный вентилятор на VRM добавляет шум при нагрузке — в тихих сборках это ощутимо

Питание, VRM и возможности разгона в compact-корпусе

ROG Crosshair VIII Impact — 10-фазная система питания для Ryzen в компактном формате

ASUS ROG Crosshair VIII Impact оснащена 10-фазной системой питания процессора с разъёмом 8 pin — достаточно для стабильной работы и разгона топовых Ryzen 5000 (Matisse) даже в стеснённом корпусе. По наблюдениям специалистов FormulaTV в условиях шоурума, VRM-система платы справляется с длительными нагрузками без признаков троттлинга благодаря активному вентилятору на зоне питания.

Активное охлаждение VRM — нетипичное решение для mini-DTX, но в данном случае оправданное: замкнутое пространство компактных корпусов ограничивает конвекцию, и небольшой вентилятор компенсирует этот недостаток. BIOS — UEFI AMI с 256 МБ Flash ROM — поддерживает функцию BIOS FlashBack (обновление без процессора) и Safe Boot, что упрощает работу с разгонными профилями.

На плате предусмотрены физические кнопки включения, перезагрузки, очистки CMOS и «повтора» — удобно при стендовой сборке или настройке разгона без корпуса.

Совет от Редакции FormulaTV: «При разгоне Ryzen 5000 в компактном корпусе с плохой вентиляцией — включите в BIOS контроль оборотов VRM-вентилятора вручную. Стандартная кривая реагирует с задержкой, а ручной профиль позволяет поднять скорость вентилятора заблаговременно и избежать кратковременных температурных пиков на фазах питания».

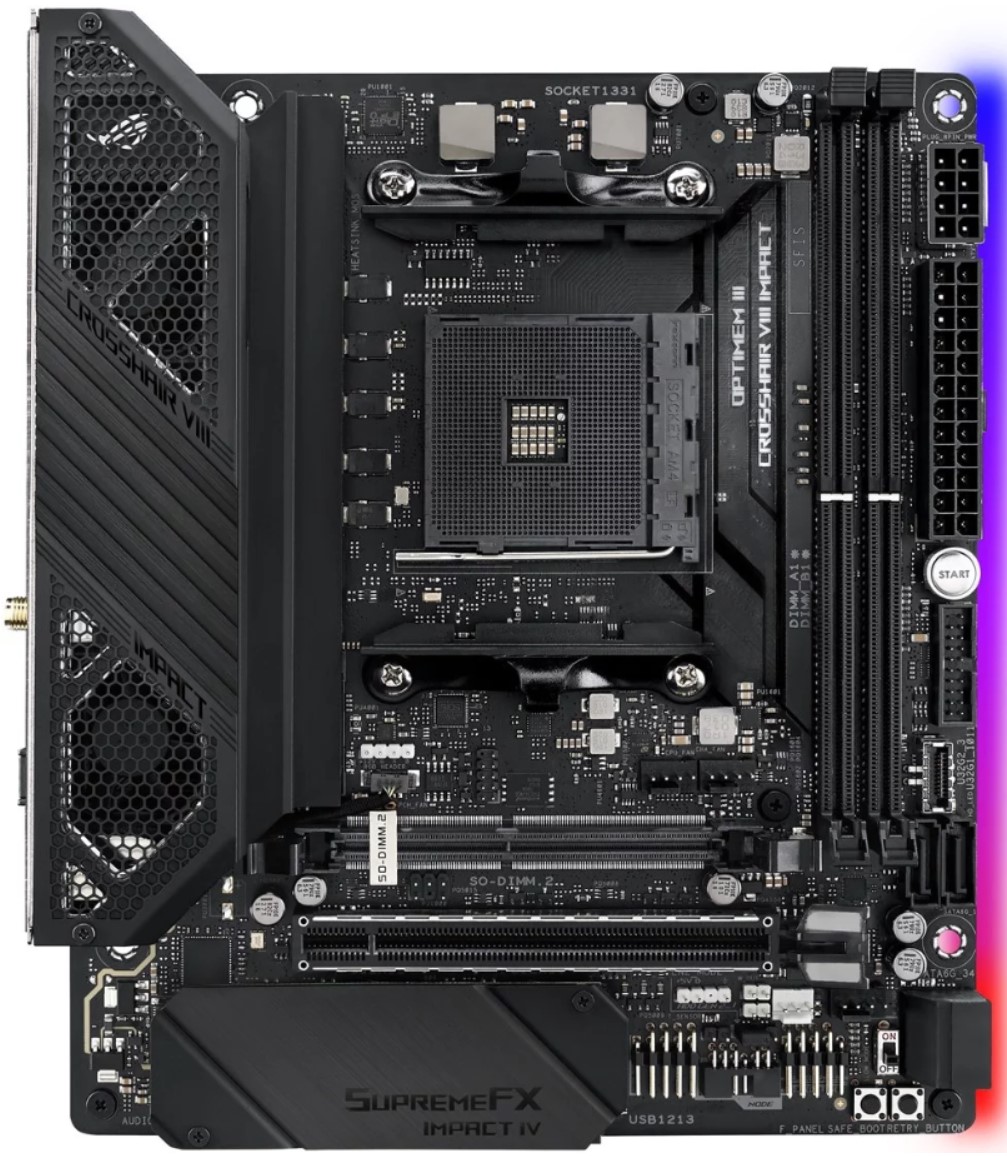

Разъёмы накопителей — два M.2 PCIe 4.0 и четыре SATA на mini-DTX

ROG Crosshair VIII Impact предлагает два разъёма M.2 (оба в формате 2242/2260/2280, оба с поддержкой PCIe 4.0 x4 и SATA) и четыре порта SATA с поддержкой RAID 0, 1 и 10. Это позволяет установить два быстрых NVMe-накопителя четвёртого поколения и дополнительно подключить до четырёх SATA-устройств — внушительно для платы размером 203 × 170 мм.

В комплект включён модуль SO-DIMM.2 — фирменный переходник ASUS, позволяющий вынести один из M.2-накопителей за пределы платы. Это упрощает монтаж в корпусах с ограниченным доступом к слотам. По информации производителя, оба слота M.2 поддерживают полную пропускную способность PCIe 4.0 x4 независимо друг от друга.

Подключение и периферия — USB, сеть и аудио

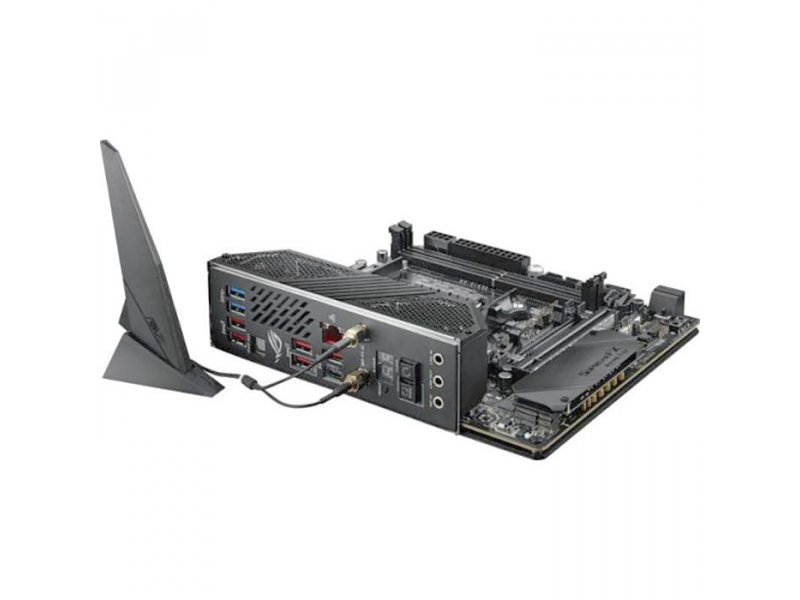

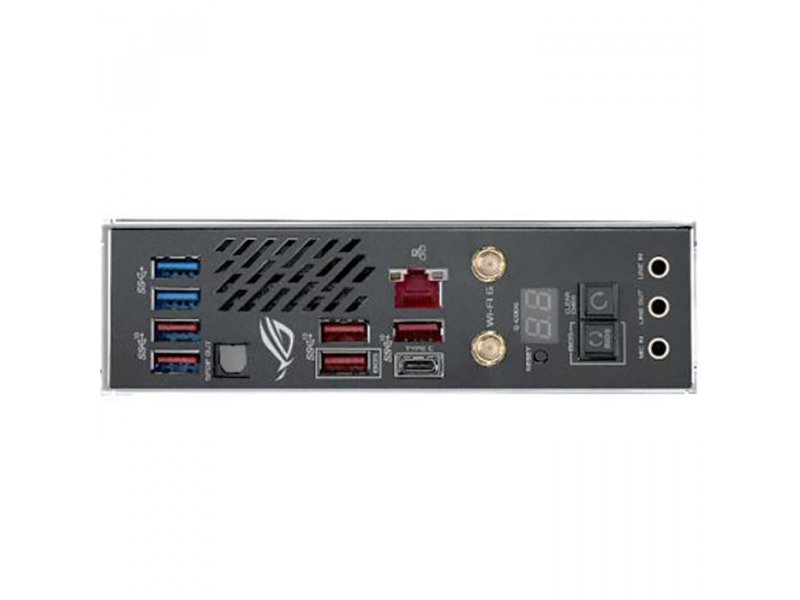

Задняя панель ROG Crosshair VIII Impact — восемь USB-портов в компактном формате

ASUS ROG Crosshair VIII Impact предоставляет на задней панели 2 × USB 3.2 Gen 1 (Type-A), 5 × USB 3.2 Gen 2 (Type-A) и 1 × USB 3.2 Gen 2 (Type-C) — итого восемь портов USB, что ощутимо выше среднего для mini-DTX. Внутри платы предусмотрены разъёмы: 1 × USB 2.0 (9 pin), 1 × USB 3.2 Gen 1 (19 pin) и 1 × USB 3.2 Gen 2 (Type-C) — для подключения корпусных портов.

Сетевой адаптер — Intel I211-AT (1 Гбит/с, порт RJ-45). Беспроводной — Intel Wi-Fi 6 AX200 (802.11ax) с Bluetooth 5.0; антенна Wi-Fi идёт в комплекте. Адаптер устанавливается через разъём M.2 (E) — слот вынесен отдельно и не конкурирует с NVMe-накопителями. По наблюдениям редакции FormulaTV, Wi-Fi 6 на AX200 в паре с роутером Wi-Fi 6 демонстрирует стабильное соединение на дистанции до 10 м через одну стену.

На задней панели также присутствует оптический выход TOSLINK (S/PDIF) — для подключения AV-ресивера или ЦАП без потерь качества сигнала.

Аудио ROG Crosshair VIII Impact — Realtek ALC1220 с пассивным охлаждением

ROG Crosshair VIII Impact использует кодек Realtek ALC1220 с поддержкой схемы 7.1, при этом звуковая карта оснащена пассивным охлаждением — тепловой экран изолирует аудиосхему от цифровых помех остальных компонентов. Это стандартный подход для ROG-серии, направленный на снижение наводок.

Для большинства игровых гарнитур и мониторных колонок встроенного аудио достаточно. Если нужен студийный уровень — внешний USB-ЦАП будет разумным дополнением, но не обязательным шагом.

Подсветка, дизайн и корпусная интеграция

ROG Crosshair VIII Impact — ARGB и RGB синхронизация через Aura Sync

ASUS ROG Crosshair VIII Impact поддерживает адресную подсветку ARGB (2 × разъём 5V-D-G, 3 pin) и обычную RGB (1 × разъём 12V-G-R-B, 4 pin). Управление — через программу ASUS Aura Sync, которая объединяет подсветку платы с совместимыми компонентами: кулерами, оперативной памятью, корпусными вентиляторами. В комплект входят удлинители для ARGB и RGB-лент, что упрощает маршрутизацию кабелей в компактных корпусах.

Плата рассчитана на три корпусных вентилятора (3 × разъём 4 pin) и один вентилятор кулера процессора (1 × 4 pin CPU_FAN). При планировании сборки в mini-DTX-корпусе стоит заранее учесть расположение этих коннекторов — в плотных корпусах доступ к разъёмам после установки видеокарты может быть ограничен.

Совет от Редакции FormulaTV: «Прокладывайте ARGB-удлинители до установки процессорного кулера — в mini-DTX-корпусе после монтажа башенного кулера дотянуться до разъёмов подсветки на плате бывает крайне неудобно. Подключите все кабели к плате на стадии первичного монтажа, когда доступ открыт».

С чем сравнить в России — mini-ITX и mini-DTX платы на AM4 и AM5

На момент выхода ROG Crosshair VIII Impact была одной из немногих compact-плат с X570 и PCIe 4.0. Сегодня рынок предлагает альтернативы как на AM4, так и на актуальном AM5 — в зависимости от того, планируется ли переход на Ryzen 7000+.

История линейки — почему Impact остаётся уникальным решением

Серия ROG Crosshair существует с эпохи Socket AM2 и традиционно занимает верхнюю строчку в иерархии ASUS для платформы AMD. Impact — суффикс, обозначающий compact-исполнение флагманской платы: первые версии выходили ещё под mini-ITX, VIII Impact стала mini-DTX, что позволило разместить полноценный X570-чипсет с активным охлаждением.

До появления Impact компромисс между X570-функциональностью и компактностью был острым: производители жертвовали либо количеством M.2, либо фазами питания, либо портами USB. Восьмое поколение Crosshair Impact закрыло большинство этих пробелов — два M.2 PCIe 4.0, 10-фазный VRM и богатая задняя панель при габаритах 203 × 170 мм.

Инженерный компромисс — что отдали ради компактности

Главная жертва mini-DTX — два слота памяти вместо четырёх. Максимум 64 ГБ DDR4 и отсутствие резерва для апгрейда: планки нужно менять целиком, а не добавлять. Для игровых задач 32–64 ГБ хватает с запасом, но профессиональные рабочие нагрузки (3D-рендер, видеомонтаж в RAW 8K) могут упереться в этот потолок раньше, чем в мощность процессора.

Второй компромисс — один слот PCIe x16. Установить одновременно две видеокарты или дискретную карту захвата + GPU в стандартном режиме невозможно. Для видеостримеров или профессионального видеопроизводства это реальное ограничение.

Активный VRM-вентилятор — третий нюанс. В нагруженных сценариях (длительный рендер, разгон) он отчётливо слышен. В сборках с акцентом на тишину это потребует дополнительной настройки кривой через BIOS или примирения с фоновым шумом.

Взгляд с другой стороны

Контраргумент. На AM4 в 2025–2026 году? Платформа устарела, Ryzen 7000 на AM5 уже третий год, и переплачивать за X570-плату ради «умирающего» сокета — сомнительно.

Когда валиден. Если в руках уже есть Ryzen 5 5600X, 5800X3D или 5950X, а бюджет на новую сборку ограничен — смена платформы означает новый CPU + DDR5 + материнская плата. ROG Crosshair VIII Impact позволяет получить максимум от существующего железа без перехода на AM5.

Ответ. Для новой сборки с нуля в 2025 году аргументы в пользу AM5 весомее. ROG Crosshair VIII Impact рациональна как апгрейд существующей AM4-системы в compact-корпус или как плата для тех, кто уже владеет топовым Ryzen 5000 и хочет компактную рабочую станцию без смены экосистемы.

Ошибки при выборе и сборке

1) Выбор корпуса mini-ITX без проверки поддержки mini-DTX — плата 203 × 170 мм не влезет в корпус, рассчитанный строго на 170 × 170 мм mini-ITX. Перед покупкой сверьте спецификации корпуса: он должен явно поддерживать mini-DTX или иметь высоту посадочного места ≥ 203 мм.

2) Установка одной планки оперативной памяти вместо двух — при двух слотах двухканальный режим активируется только при заполнении обоих слотов. Одна планка даёт одноканальный режим и ощутимое падение пропускной способности памяти, что критично для Ryzen с интегрированным контроллером памяти в CPU.

3) Игнорирование BIOS FlashBack перед сборкой — плата может потребовать обновления BIOS для поддержки конкретного Ryzen 5000 (Matisse). Функция FlashBack позволяет обновить прошивку без установленного процессора: достаточно флешки с файлом прошивки и нажатия кнопки на плате. Пропустить этот шаг — значит рисковать несовместимостью при первом запуске.
