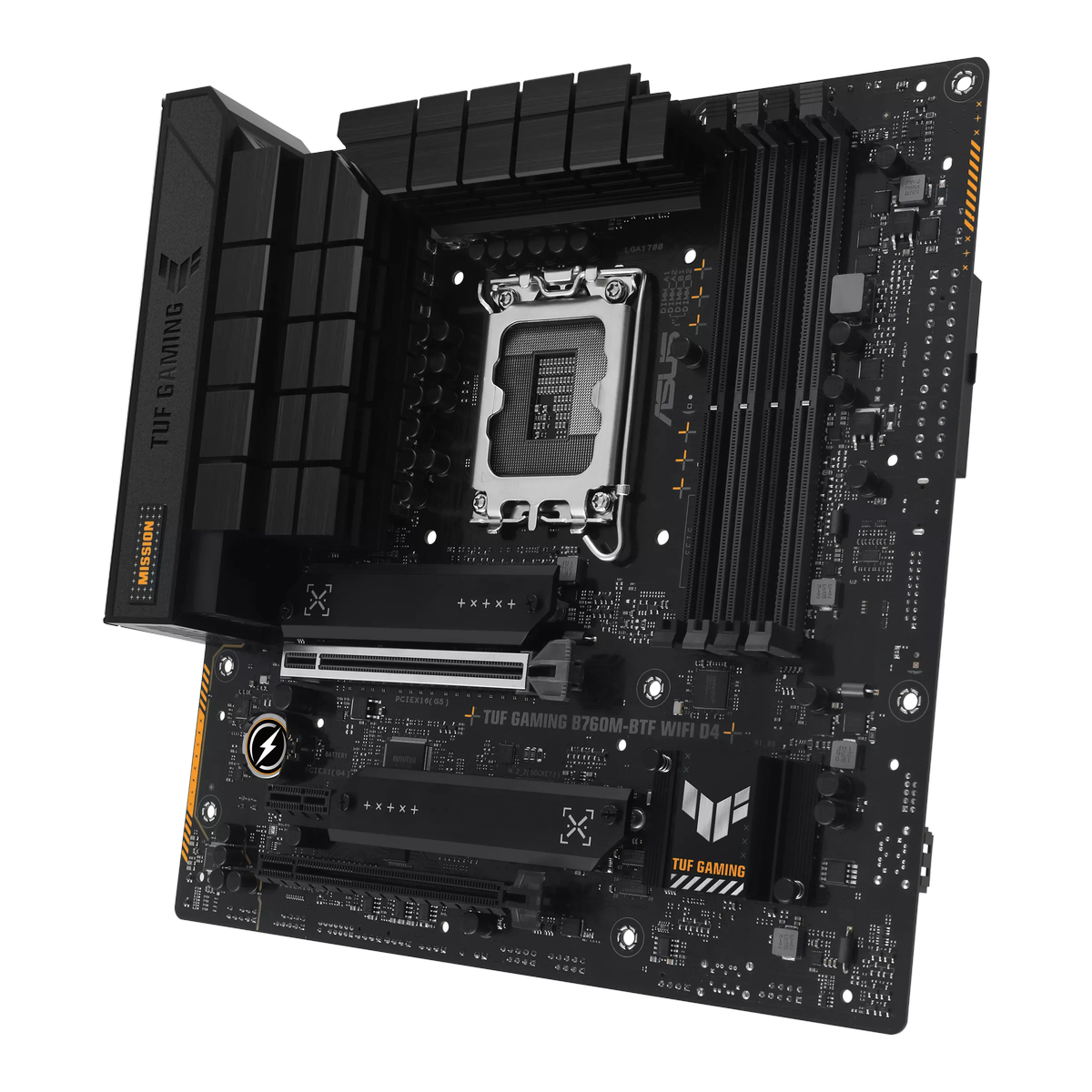

ASUS TUF Gaming B760M-BTF WiFi D4 — материнская плата форм-фактора mATX на чипсете Intel B760 для сокета LGA 1700, совместимая с процессорами поколений Alder Lake и Raptor Lake. Ориентирована на сборку игровых и рабочих ПК среднего класса с поддержкой DDR4, Wi-Fi 6 и тремя слотами M.2.
- Сокет / Чипсет: LGA 1700 / Intel B760
- Память: DDR4, 4 слота DIMM, до 128 ГБ, 2133–5333 МГц
- Накопители: 3 × M.2 (PCIe 4.0) + 4 × SATA
- Для кого: игровая сборка на Core 12/13, переход с DDR4 без смены памяти
Коротко — для кого эта материнская плата
ASUS TUF Gaming B760M-BTF WiFi D4 подойдёт тем, кто собирает игровой или универсальный ПК на процессорах Intel 12-го или 13-го поколения и хочет сохранить уже имеющиеся планки DDR4, не переходя на DDR5. Плата предлагает зрелую платформу с хорошим запасом по накопителям и встроенным Wi-Fi 6 при компактном форм-факторе mATX (244 × 244 мм).
Главные плюсы и ограничения ASUS TUF Gaming B760M-BTF WiFi D4
TUF Gaming B760M-BTF WiFi D4 — сбалансированная плата без очевидных слабых мест для своего ценового диапазона, с рядом практичных конструктивных решений.
- ✓ Три слота M.2 PCIe 4.0 — можно установить системный NVMe, игровой и резервный накопитель без адаптеров
- ✓ Wi-Fi 6 (802.11ax) и Bluetooth 5.2 в комплекте — не нужен отдельный адаптер
- ✓ 12+1+1 фаз питания с пассивным охлаждением зоны VRM — запас для разгона памяти до 5333 МГц
- ✓ Богатый USB-тыл: три порта Type-C (включая Gen 2×2 до 20 Гбит/с) + семь Type-A
- ✓ Поддержка DDR4 до 128 ГБ — актуально при переносе памяти из старой сборки
- ✗ Чипсет B760 не поддерживает разгон процессора — только разгон памяти (XMP/DOCP)
- ✗ Один слот PCIe 5.0 x16 для видеокарты + один PCIe 4.0 x4 — только одна полноценная GPU, SLI не поддерживается
- ✗ Форм-фактор mATX: три разъёма для корпусных вентиляторов могут быть недостаточны для сложных систем охлаждения
Процессор, память и накопители — что реально поместится
Совместимость процессоров — Alder Lake и Raptor Lake для LGA 1700
ASUS TUF Gaming B760M-BTF WiFi D4 поддерживает все процессоры Intel под сокет LGA 1700: Core 12-го поколения (Alder Lake) и Core 13-го поколения (Raptor Lake) — от Celeron до Core i9. Чипсет Intel B760 не открывает разгон по множителю: K-серия (Core i5-13600K, i7-13700K, i9-13900K) будет работать на штатных частотах без буста сверх Intel Turbo Boost. Для тех, кто планирует разгон CPU, нужен чипсет Z790 или Z690. Если разгон не нужен — B760 практичнее: дешевле, меньше нагрев VRM, BIOS проще.
DDR4 до 5333 МГц — зачем четыре слота и двухканальный режим
TUF Gaming B760M-BTF WiFi D4 оснащена четырьмя слотами DIMM для памяти DDR4 с поддержкой частот от 2133 до 5333 МГц (XMP/DOCP). Максимальный объём — 128 ГБ (4 × 32 ГБ). Двухканальный режим активируется при установке планок в слоты A2 и B2 (второй и четвёртый). По наблюдениям специалистов FormulaTV в условиях шоурума, DDR4-3600 в двухканальном режиме стабильно запускается с профилем XMP без дополнительной настройки на платах серии TUF B760. Плата рассчитана на DDR4 — DDR5 не поддерживается, это важно при апгрейде с платформы LGA 1200 с сохранением старых планок.
Три M.2 PCIe 4.0 и четыре SATA — конфигурация хранилища
Три слота M.2 на плате работают через PCIe 4.0 x4: один поддерживает форматы 2242/2260/2280, второй — 2242/2260/2280, третий — только 2280. Все три независимы от линий SATA. Дополнительно доступны четыре разъёма SATA III с поддержкой RAID 0/1/5/10. По информации ASUS, пассивное охлаждение M.2 реализовано только для двух слотов из трёх — при установке горячих NVMe Gen4 в третий слот без радиатора рекомендуется контролировать температуру накопителя.
Подключение и коммуникации — USB, сеть, видеовыходы
USB на задней панели — три Type-C и семь Type-A
Задняя панель TUF Gaming B760M-BTF WiFi D4 предлагает насыщенный набор USB: три порта USB Type-C (один Gen 1 до 5 Гбит/с, один Gen 2 до 10 Гбит/с, один Gen 2×2 до 20 Гбит/с) и семь портов USB Type-A (один Gen 2, два Gen 1, четыре USB 2.0). Порт Gen 2×2 практичен для внешних скоростных SSD или новых доков — пропускная способность 20 Гбит/с вдвое выше стандартного Gen 2. На плате также есть внутренний коннектор USB Type-C Gen 2 для подключения фронтальных портов современных корпусов.
Wi-Fi 6 и 2,5 Гбит/с Ethernet — проводное и беспроводное
По данным ASUS, плата оснащена модулем Wi-Fi 6 (802.11ax) и Bluetooth 5.2 — антенна входит в комплект поставки. Стандарт Wi-Fi 6 обеспечивает меньшую задержку в многоустройственных сетях по сравнению с Wi-Fi 5. Проводная сеть реализована через контроллер 2,5 Гбит/с Ethernet (RJ-45) — в 2,5 раза быстрее гигабитного стандарта, что актуально при работе с NAS или при передаче больших файлов. Оба адаптера работают одновременно без ограничений.
Видеовыходы — HDMI и DisplayPort для встроенной графики
Задняя панель TUF Gaming B760M-BTF WiFi D4 несёт один HDMI и один DisplayPort — для вывода изображения с интегрированной графики процессоров Intel (серии F без iGPU не поддерживаются). При установке дискретной видеокарты эти выходы обычно используются для второго монитора. Слот PCIe 5.0 x16 обеспечивает максимальную пропускную способность для актуальных и будущих GPU.
Совет от Редакции FormulaTV: «Если планируете использовать процессор без встроенной графики (серия F — Core i5-13400F, i7-13700F), видеовыходы на задней панели работать не будут. Убедитесь, что в сборке есть дискретная видеокарта до первого включения — иначе изображения не будет, даже если всё собрано верно».
Питание, охлаждение и подсветка

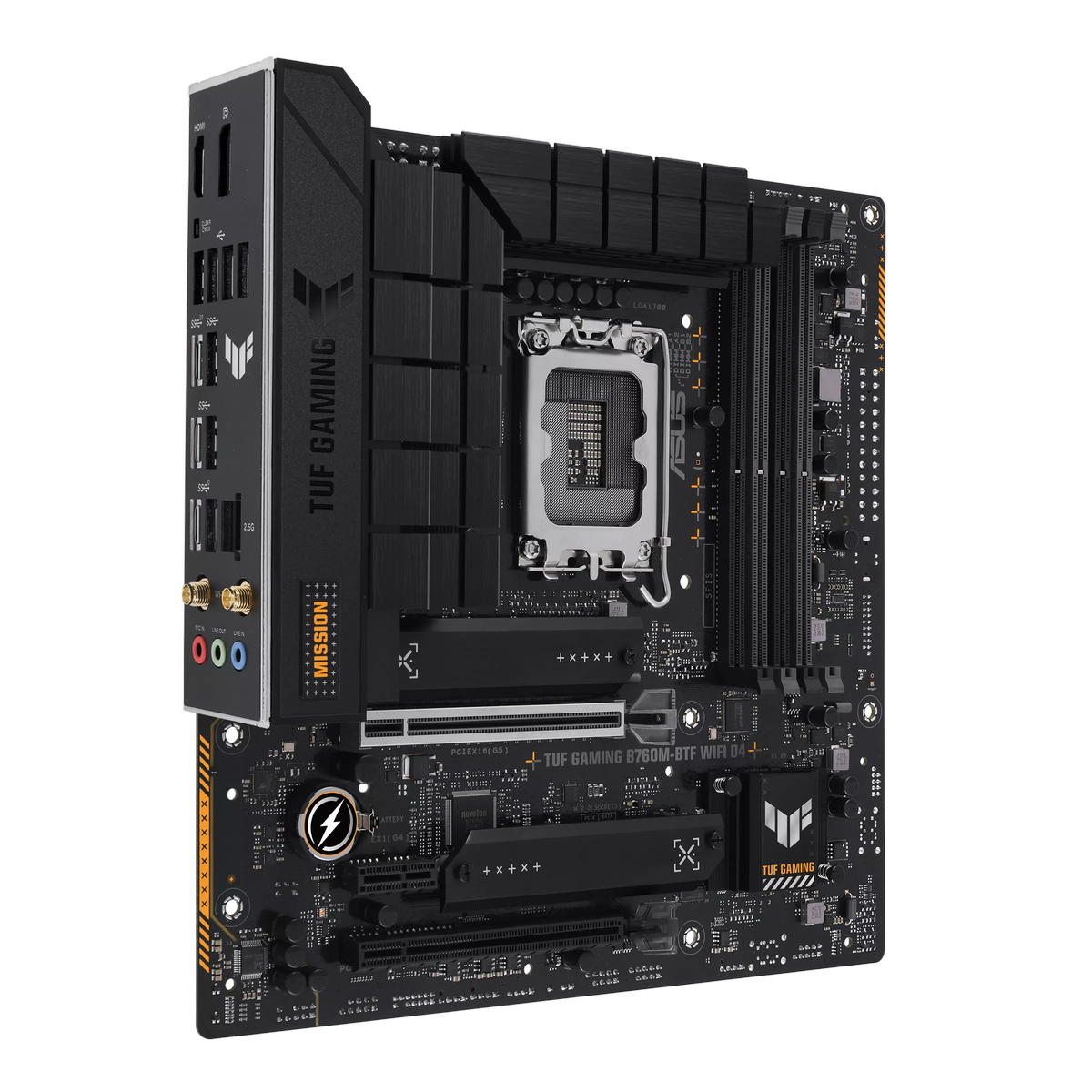

12+1+1 фаз питания и пассивное охлаждение VRM
Цепь питания TUF Gaming B760M-BTF WiFi D4 построена по схеме 12+1+1 фаз: 12 фаз на ядра CPU, по одной — на iGPU и системную шину. Зона VRM закрыта пассивными радиаторами без вентиляторов — по наблюдениям специалистов FormulaTV, для процессоров с TDP до 125 Вт (Core i7-13700, i9-13900) такое охлаждение справляется при умеренных нагрузках. Разъём питания процессора: 8 pin + 4 pin — четырёхпиновый коннектор желателен при длительных нагрузках на старшие CPU. Основной разъём питания — 24 pin.
Управление вентиляторами и подсветка ARGB/RGB
На плате размещены два 4-pin разъёма для процессорного кулера и три 4-pin разъёма для корпусных вентиляторов с поддержкой PWM-управления. Подсветку обеспечивают три разъёма 5V-D-G (3 pin) для ARGB-компонентов и один разъём 12V-G-R-B (4 pin) для RGB. Синхронизация осуществляется через ASUS Aura Sync. Разъём RS-232 (COM) на плате может быть полезен при интеграции с промышленным оборудованием или специализированными устройствами.
Совет от Редакции FormulaTV: «При сборке в корпусе с тремя и более корпусными вентиляторами используйте PWM-хаб: три разъёма на плате могут не охватить все точки крепления. Хаб подключается к одному 4-pin разъёму и разводит сигнал на 5–8 вентиляторов — управление остаётся централизованным через BIOS».
Дизайн и форм-фактор — mATX для компактных корпусов
TUF Gaming B760M-BTF WiFi D4 выполнена в форм-факторе mATX с размерами 244 × 244 мм. Плата совместима со всеми корпусами, поддерживающими mATX и ATX, — в последних остаётся пространство под кабель-менеджмент. Аббревиатура BTF (Back To the Front) в названии указывает на конструктивную особенность: часть разъёмов питания и управления выведена на обратную сторону платы. Это упрощает прокладку кабелей в корпусах с BTF-совместимостью — кабели не перекрывают компоненты. При использовании в стандартных корпусах без BTF-поддержки разъёмы доступны через боковое окно или снятый поддон.
Комплектация включает материнскую плату, крепёжный комплект, комплект кабелей, антенну Wi-Fi и документацию. Гарантия ASUS — 3 года.
С чем сравнить в России?
ASUS TUF Gaming B760M-BTF WiFi D4 конкурирует с несколькими платами mATX на Intel B760 с поддержкой DDR4, доступными в российской рознице.
| Модель (mATX) | Чипсет | Слоты M.2 | Wi-Fi | Ethernet | USB Type-C (зад. панель) | Фазы питания | Кому подойдёт |
|---|---|---|---|---|---|---|---|
| ASUS TUF Gaming B760M-BTF WiFi D4 | Intel B760 | 3 × PCIe 4.0 | Wi-Fi 6 | 2,5 Гбит/с | 3 (вкл. Gen 2×2) | 12+1+1 | Игровая сборка с DDR4, BTF-корпус |
| MSI PRO B760M-A WiFi DDR4 | Intel B760 | 2 × PCIe 4.0 | Wi-Fi 6 | 2,5 Гбит/с | 1 | 8+1+1 | Офисная или базовая игровая сборка |
| Gigabyte B760M Gaming X AX DDR4 | Intel B760 | 2 × PCIe 4.0 | Wi-Fi 6E | 2,5 Гбит/с | 1 | 8+1+1 | Бюджетная игровая с Wi-Fi 6E |
| ASRock B760M Pro RS/D4 WiFi | Intel B760 | 3 × PCIe 4.0 | Wi-Fi 6 | 2,5 Гбит/с | 1 | 10+1+1 | Альтернатива с тремя M.2 и меньшим числом USB-C |
Как мы к этому пришли — эволюция платформы LGA 1700 и DDR4
Платформа LGA 1700 появилась в 2021 году вместе с процессорами Alder Lake — первыми гибридными CPU Intel с архитектурой big.LITTLE (P-ядра + E-ядра). Чипсет B760 вышел в начале 2023 года как сбалансированная основа для Raptor Lake, заменив B660. Ключевое изменение: B760 поддерживает более высокие частоты памяти через XMP без нестабильности, характерной для B660 на ранних BIOS. Появление DDR5-версий плат создало развилку: DDR5 быстрее при высоких частотах, DDR4 — зрелее, дешевле и без задержек подбора комплектов. TUF Gaming B760M-BTF WiFi D4 в варианте D4 закрывает сегмент тех, кто переносит память из старой сборки на LGA 1200 или обходит рост цен на DDR5.
Инженерный компромисс — B760 против Z790
Главный trade-off TUF Gaming B760M-BTF WiFi D4 — отсутствие разгона CPU в обмен на более низкую стоимость и стабильность. Чипсет B760 не открывает множитель процессора, тогда как Z790 позволяет поднять частоту K-процессоров на 15–25%. Для задач без разгона CPU разница в производительности между B760 и Z790 в одной системе незначима: процессор работает на штатных Turbo Boost частотах на обоих чипсетах. Второй компромисс — три разъёма для корпусных вентиляторов при mATX-форм-факторе: в объёмных корпусах с пятью и более вентиляторами потребуется PWM-хаб. Третий: BTF-конструкция разъёмов раскрывается полностью только в BTF-совместимых корпусах — ASUS ROG Hyperion GR701, Fractal Design North и ряде других.
Взгляд с другой стороны
Контраргумент. Зачем переплачивать за TUF Gaming, если есть более дешёвые платы B760 mATX DDR4 с тем же чипсетом? BIOS всё равно не даёт разгонять процессор.
Когда валиден. Если сборка офисная или для стриминга без ресурсоёмких задач, количество USB-портов и порт Gen 2×2 не используются, а Wi-Fi не нужен — более простая плата действительно закроет потребность дешевле.
Ответ. TUF Gaming B760M-BTF WiFi D4 рациональна при трёх и более накопителях M.2, при необходимости Gen 2×2 для внешнего скоростного хранилища и при BTF-корпусе, где BTF-разводка даёт реальное эстетическое преимущество. Для офисной сборки с одним SSD и без Wi-Fi — плата избыточна.
Ошибки и их цена
1) Покупка процессора серии F (без iGPU) без дискретной видеокарты в комплекте — на первом включении изображения не будет. Цена ошибки: незапланированные расходы на GPU или ожидание доставки.
2) Установка только одной планки DDR4 вместо двух — теряется двухканальный режим, производительность в играх снижается на 10–20% в узких местах. Правильно: сразу покупать парный комплект (2 × 8 ГБ или 2 × 16 ГБ).
3) Игнорирование BTF-совместимости корпуса при покупке — в стандартном корпусе разъёмы на обратной стороне платы могут быть труднодоступны. Перед покупкой уточнить, поддерживает ли выбранный корпус BTF-форм-фактор ASUS.
Совет от Редакции FormulaTV: «Перед сборкой проверьте версию BIOS на плате: для поздних Raptor Lake Refresh (14-го поколения, например Core i9-14900K) может потребоваться обновление прошивки. Если процессор не запускается с новой платой — попробуйте FlashBack (обновление BIOS без CPU): на TUF Gaming B760M это доступно через утилиту ASUS BIOS Flashback через задний USB-порт».
Часто задаваемые вопросы
Установить Core i9-13900K можно — физически совместим с LGA 1700. Однако чипсет Intel B760 не поддерживает разгон по множителю, поэтому CPU будет работать на штатных Turbo Boost частотах без возможности поднять их выше. Для полноценного разгона i9-13900K нужна плата на Z790. Если разгон не планируется — плата функционирует корректно, но переплата за K-процессор при ограничениях B760 нецелесообразна.
Оптимальный вариант — парный комплект DDR4-3600 с профилем XMP: на платах серии TUF B760 эта частота стабильно запускается с первого включения через XMP в BIOS. Плата поддерживает частоты до 5333 МГц, но высокочастотные комплекты требуют подбора и ручной настройки таймингов. Для игровой сборки 2 × 16 ГБ DDR4-3600 покрывают подавляющее большинство задач. Устанавливайте обе планки в слоты A2 и B2 для активации двухканального режима.
BTF (Back To the Front) — конструкция, при которой часть разъёмов питания и управления выводится на обратную сторону платы. Для полноценного использования нужен BTF-совместимый корпус с соответствующими вырезами под разъёмы — например, ASUS ROG Hyperion GR701 или совместимые модели других производителей. В стандартном ATX/mATX корпусе плата работает, но доступ к BTF-разъёмам ограничен: потребуется снимать боковой поддон. Проверьте совместимость корпуса с BTF перед покупкой на сайте производителя корпуса.
Одновременно устанавливаются все три M.2 накопителя — слоты независимы, отключения SATA при их заполнении нет. Первые два слота поддерживают форматы 2242/2260/2280, третий — только 2280. Два слота из трёх закрыты радиаторами из комплекта; третий слот без штатного радиатора — для NVMe PCIe Gen4 с высоким TDP рекомендуется дополнительный охладитель или контроль температуры через мониторинг.
Процессоры Intel Core 14-го поколения (Raptor Lake Refresh) физически совместимы с LGA 1700 и поддерживаются платой TUF Gaming B760M-BTF WiFi D4 после обновления BIOS. Перед установкой проверьте актуальную версию прошивки через страницу поддержки ASUS: на части плат из ранних партий обновление BIOS обязательно. Если на руках только CPU 14-го поколения без другого процессора для первого запуска — используйте функцию BIOS Flashback для обновления без установленного CPU.
Да, на плате есть один внутренний разъём USB Type-C Gen 2 для подключения фронтального порта корпуса. Он обеспечивает скорость до 10 Гбит/с — достаточно для быстрой зарядки и передачи данных с фронтального USB-C. Если корпус использует фронтальный USB-C с Thunderbolt — этот порт его не поддержит, Thunderbolt на B760 отсутствует.
Чипсет Intel B760 официально не поддерживает ECC-память. Плата ориентирована на потребительский сегмент DDR4 без коррекции ошибок. Для рабочих станций с ECC требуется платформа на базе серверных чипсетов Intel (W-серия) или AMD EPYC/Ryzen Pro с ECC-совместимой материнской платой.
