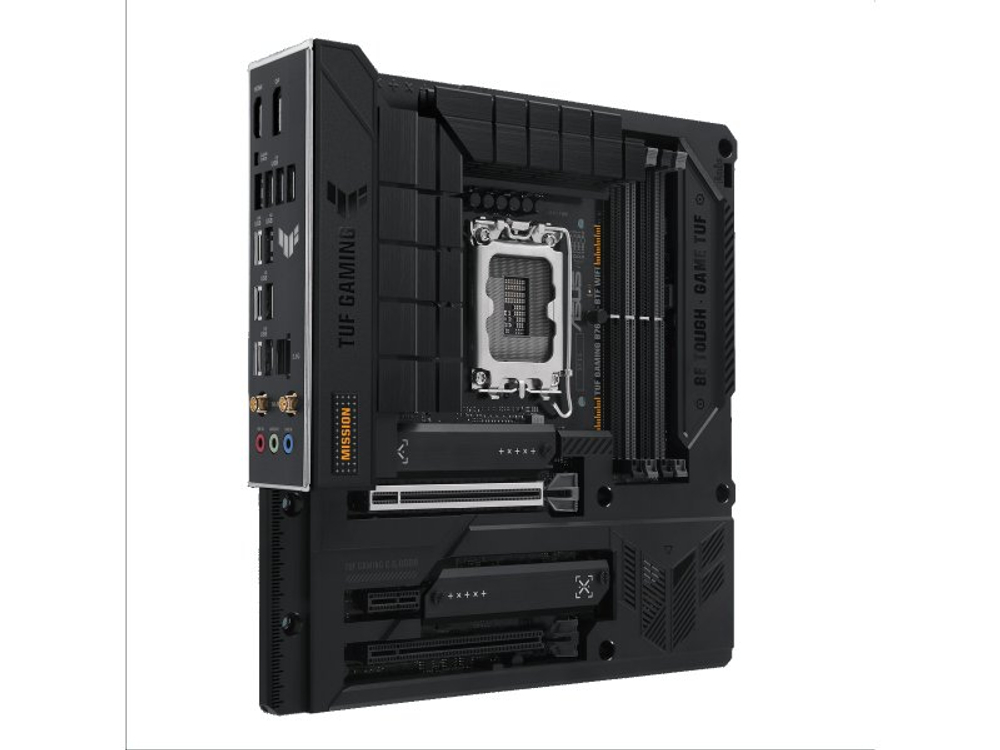

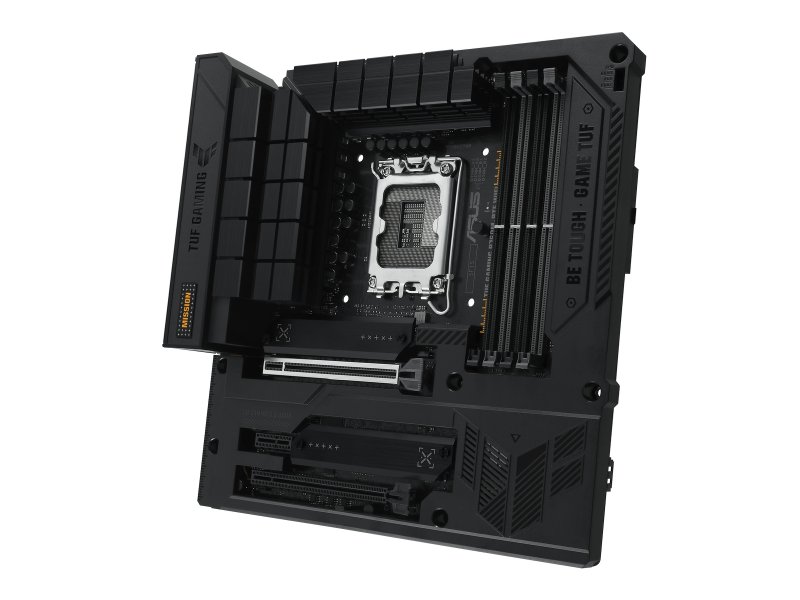

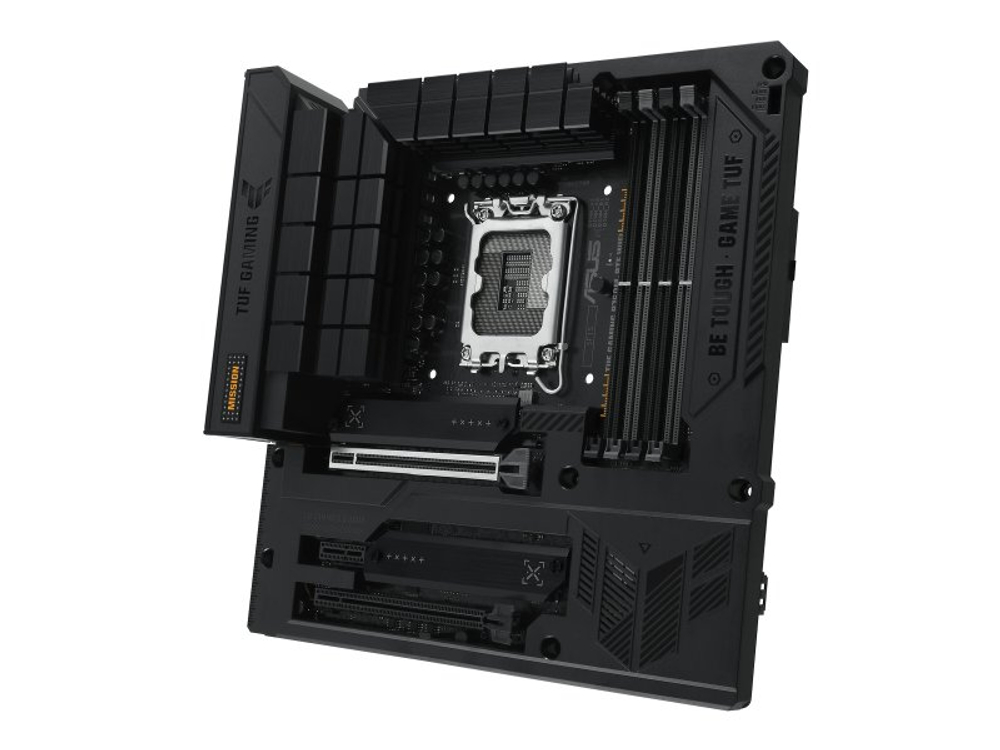

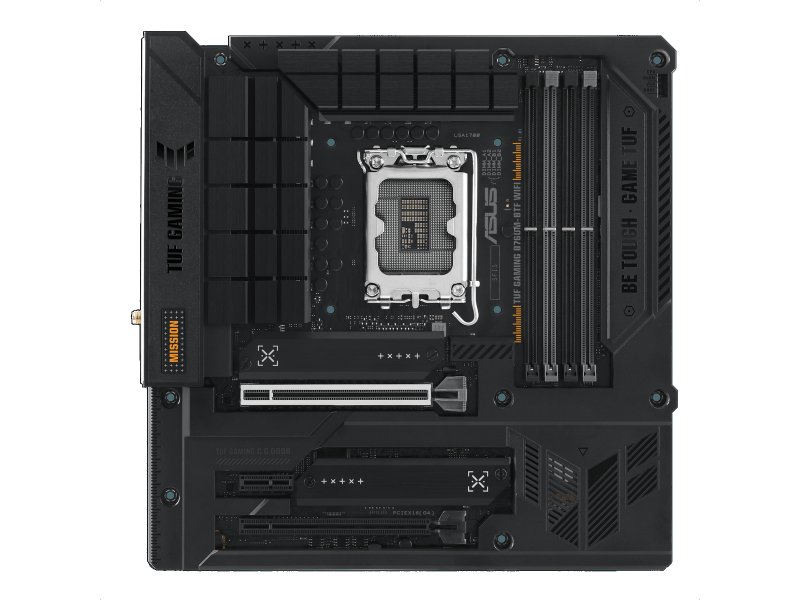

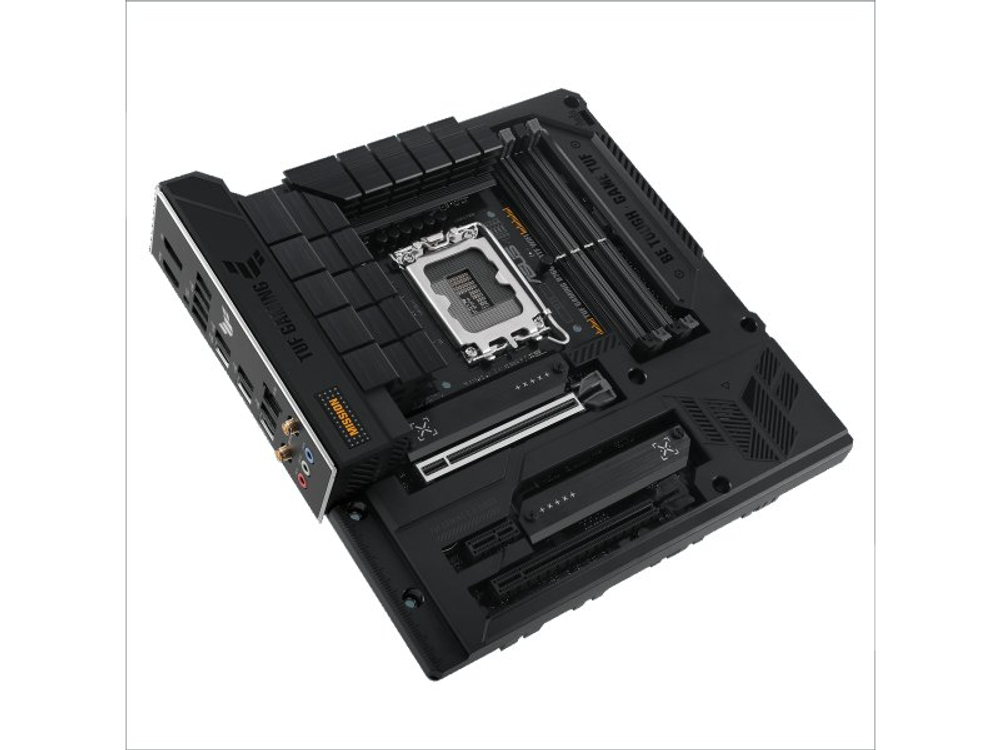

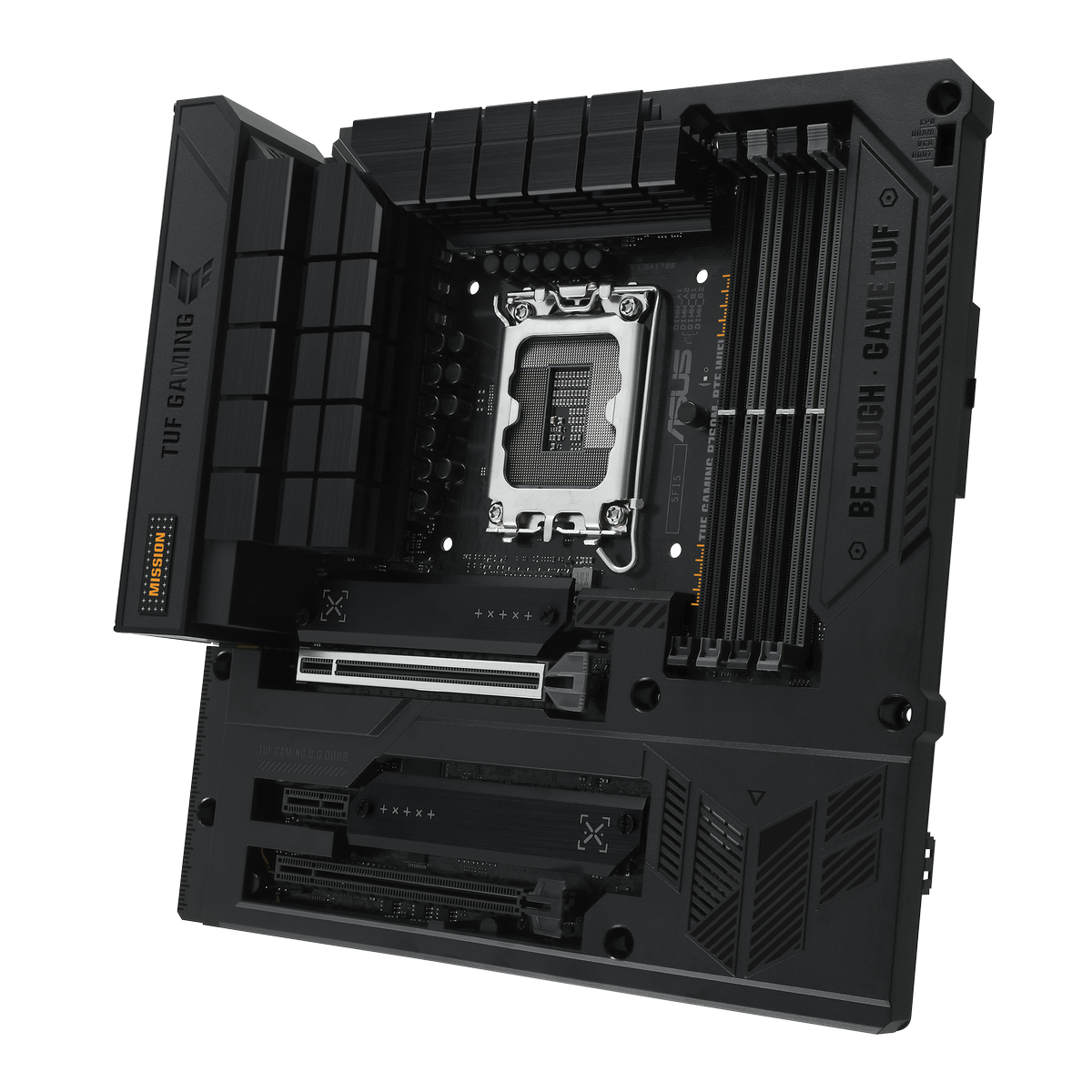

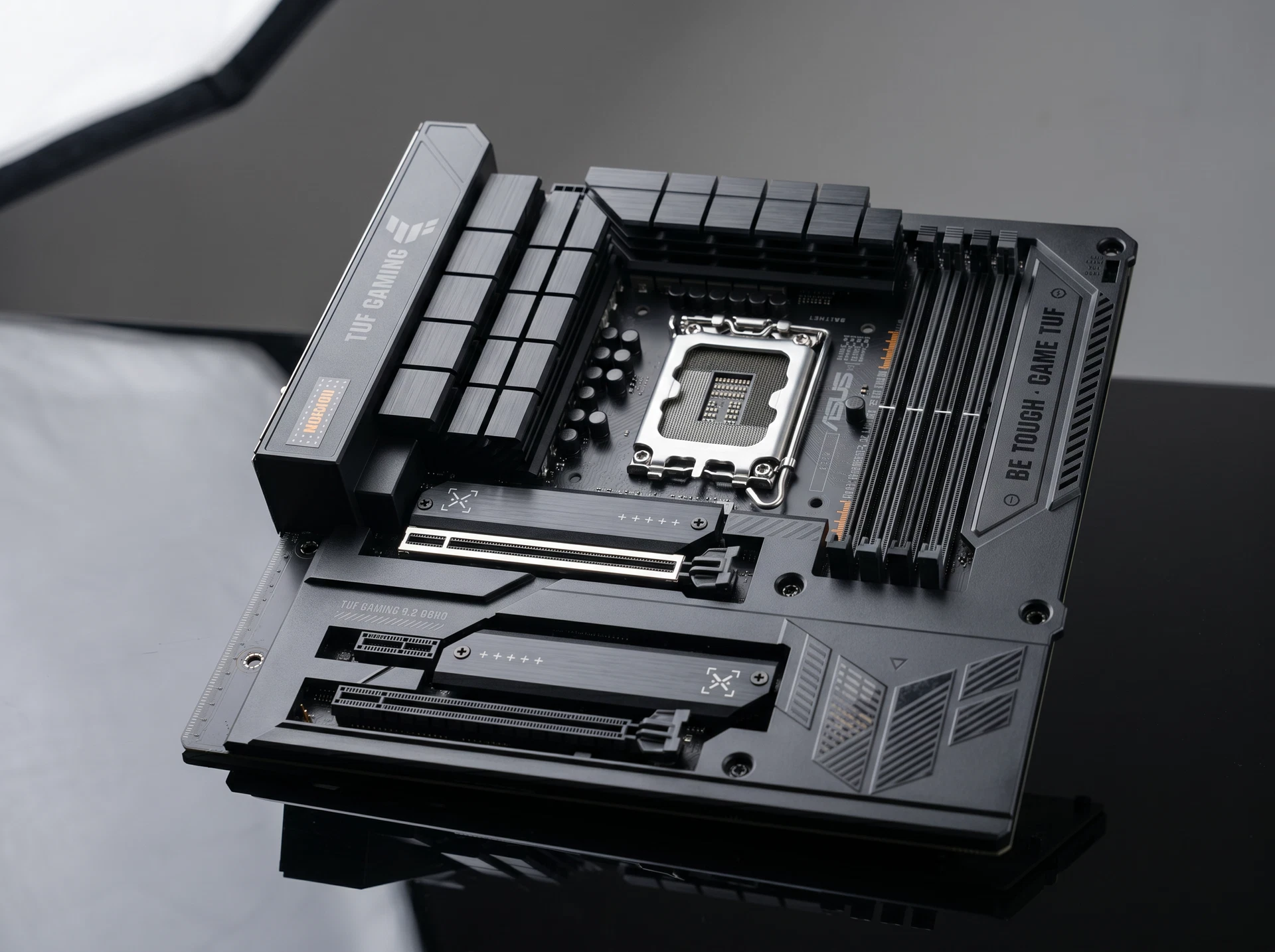

Материнская плата Asus Tuf Gaming B760m-btf Wifi, Socket LGA 1700, Intel B760, mATX, RTL [90MB1G50-M0EAY0]

ASUS TUF Gaming B760M-BTF WiFi — материнская плата форм-фактора mATX на чипсете Intel B760 для сокета Socket LGA 1700, поддерживающая процессоры Alder Lake и Raptor Lake. Оснащена четырьмя слотами DDR5 с поддержкой частот до 7200 МГц, тремя слотами M.2, Wi-Fi 6 и проводной сетью 2,5 Гбит/с — оптимальный выбор для сборки игрового ПК среднего уровня в компактном корпусе.

• Чипсет и сокет: Intel B760, Socket LGA 1700 (Alder Lake / Raptor Lake)
• Память: 4 × DDR5 DIMM, до 192 ГБ, до 7200 МГц
• Накопители: 3 × M.2 (PCIe 4.0), 4 × SATA
• Для кого: игровая сборка, рабочая станция, апгрейд на DDR5

Коротко — для кого эта материнская плата

ASUS TUF Gaming B760M-BTF WiFi подходит для сборки игрового или рабочего ПК на базе процессоров Intel 12-го и 13-го поколения в компактном mATX-корпусе. Плата предлагает современную платформу DDR5 с расширенными возможностями подключения накопителей — без переплаты за топовый Z790.

Главные плюсы и ограничения B760M-BTF WiFi

ASUS TUF Gaming B760M-BTF WiFi сочетает достаточную для игровой сборки обвязку питания и современный набор интерфейсов при сдержанной цене относительно Z790-решений.

• ✓ Три слота M.2 PCIe 4.0 — системный диск и два накопителя без внешних карт расширения
• ✓ DDR5 до 7200 МГц и до 192 ГБ — запас для многозадачной работы и будущих апгрейдов
• ✓ Wi-Fi 6 (802.11ax) + Bluetooth 5.2 и 2,5 Гбит/с LAN в комплекте — не требует дополнительных карт
• ✓ 12+1+1 фаз питания с пассивным охлаждением VRM — стабильная работа под нагрузкой

• ✗ Чипсет B760 не поддерживает разгон процессора — только разгон памяти через XMP/DOCP
• ✗ Один слот PCIe 5.0 x16 — нет второго полноскоростного для SLI/NVLink (это нормально для B760)
• ✗ Форм-фактор mATX — в башенных Full Tower корпусах плата смотрится компактно, монтируются не все сменные панели

Слоты M.2, SATA и хранение данных

Три M.2 PCIe 4.0 на B760M-BTF WiFi — что это даёт на практике

ASUS TUF Gaming B760M-BTF WiFi несёт три слота M.2, все с интерфейсом PCIe 4.0 x4, что обеспечивает скорость последовательного чтения у современных NVMe-накопителей до ~7000 МБ/с на каждом слоте. Первый слот поддерживает форматы 2242/2260/2280, второй — аналогично, третий — только 2280.

На практике это означает: системный диск, диск для игр и рабочий накопитель устанавливаются на плату без переходников и карт расширения. Все три слота прикрыты пассивными радиаторами M.2 — стандартная практика для TUF Gaming.

В дополнение к M.2 — четыре порта SATA III с поддержкой RAID 0/1/5/10. Это позволяет подключить HDD для архива или старые SSD без потери слотов расширения.

Совет от Редакции FormulaTV: «При установке трёх NVMe-накопителей одновременно — проверьте тепловой режим в корпусе. Три активных M.2 в плотном mATX-кейсе могут работать на пределе допустимых температур при недостаточном потоке воздуха через нижнюю зону платы. Достаточно одного дополнительного вентилятора на вдув в нижнюю секцию корпуса».

Память DDR5 — частоты, объём и совместимость

DDR5 до 7200 МГц и 192 ГБ на B760M-BTF WiFi

ASUS TUF Gaming B760M-BTF WiFi поддерживает исключительно DDR5 в форм-факторе DIMM — четыре слота в двухканальном режиме. Официально заявленная максимальная частота — 7200 МГц (через XMP/DOCP), а максимальный суммарный объём составляет 192 ГБ.

Для игрового ПК актуально начать с двух модулей по 16 ГБ в двухканале — производительность в играх при этом выше, чем при использовании одного 32-ГБ модуля в одноканальном режиме. Запас по частоте (до 7200 МГц) позволяет использовать высокочастотные наборы DDR5, которые особенно заметны в задачах рендеринга и при работе с большими наборами данных.

Важный нюанс: чипсет B760 позволяет разгон памяти через профили XMP/DOCP, но разгон процессора недоступен — это ограничение платформы, не конкретной платы.

Процессор и питание — совместимость и стабильность

Alder Lake и Raptor Lake на B760M-BTF WiFi — что поддерживается

ASUS TUF Gaming B760M-BTF WiFi рассчитана на процессоры Intel 12-го поколения (Alder Lake) и 13-го поколения (Raptor Lake) в сокете LGA 1700. Это включает серии Core i3 / i5 / i7 / i9 и процессоры Pentium/Celeron тех же поколений.

Схема питания — 12+1+1 фаз с разъёмом 8-pin + 4-pin для питания процессора. По данным наблюдений специалистов FormulaTV в условиях шоурума, такая конфигурация VRM обеспечивает стабильную работу Core i7-13700 под длительной многопоточной нагрузкой без перегрева зоны питания — зона VRM оснащена пассивным радиатором. Для Core i9-13900K с максимальным TDP подключение обоих разъёмов питания процессора (8+4) обязательно.

BIOS реализован на базе UEFI AMI объёмом 128 МБ — стандартный для платформы, с поддержкой обновления через USB (BIOS FlashBack).

Подключение и порты — задняя панель и внутренняя обвязка

USB-порты B760M-BTF WiFi — задняя панель и разъёмы на плате

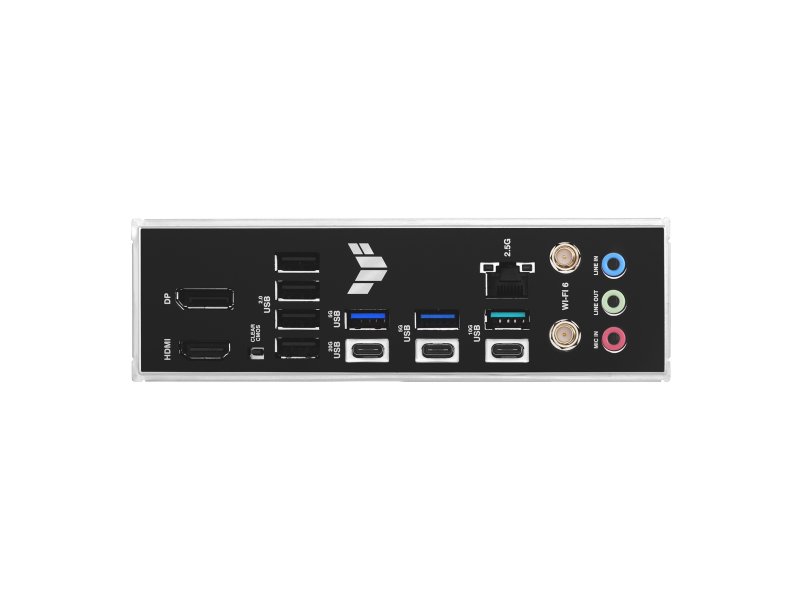

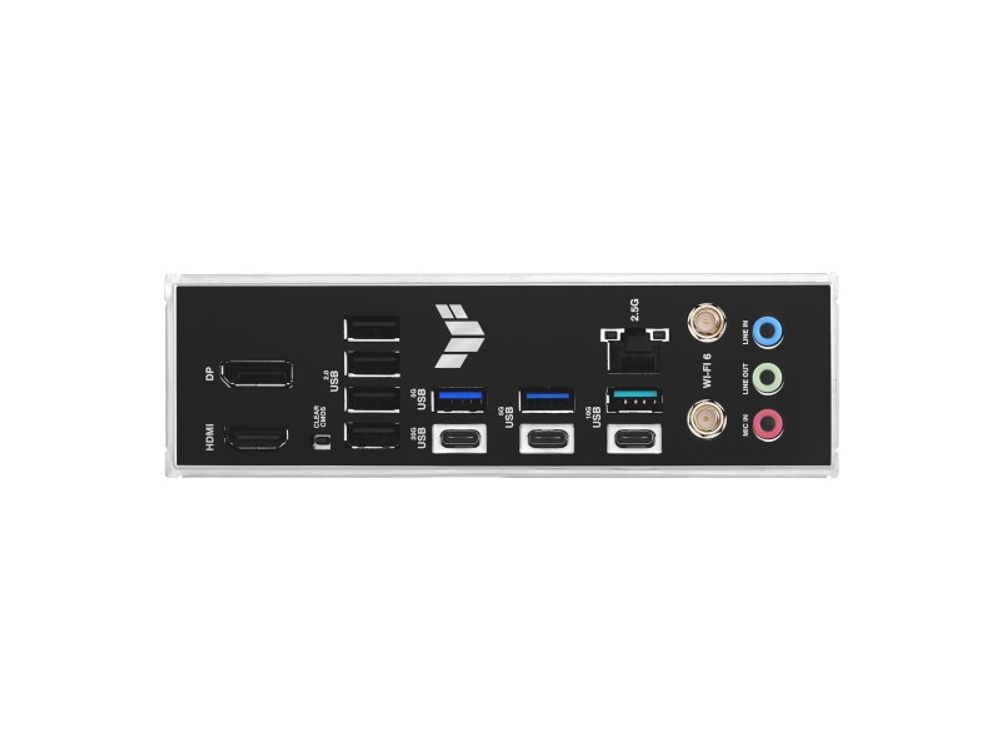

ASUS TUF Gaming B760M-BTF WiFi предлагает расширенный набор USB-портов. На задней панели: 1 × USB 3.2 Gen 2 Type-A, 2 × USB 3.2 Gen 1 Type-A, 4 × USB 2.0 Type-A; из Type-C — 1 × USB 3.2 Gen 1, 1 × USB 3.2 Gen 2, 1 × USB 3.2 Gen 2×2 (до 20 Гбит/с). По данным FormulaTV, порт Gen 2×2 на задней панели — редкость для B760-плат, что делает эту модель удобной для подключения внешних быстрых накопителей.

Внутренние разъёмы позволяют вывести ещё 1 × USB 3.2 Gen 1 (19 pin) и 2 × USB 2.0 (9 pin) через корпусные планки, плюс 1 × USB 3.2 Gen 2 Type-C — для фронтальной панели современного корпуса.

Для видеовыхода при работе с интегрированной графикой: на задней панели предусмотрены HDMI и DisplayPort — по одному каждого. Актуально при использовании процессоров с графическим ядром (не F-серия).

Сеть, Wi-Fi и Bluetooth на B760M-BTF WiFi

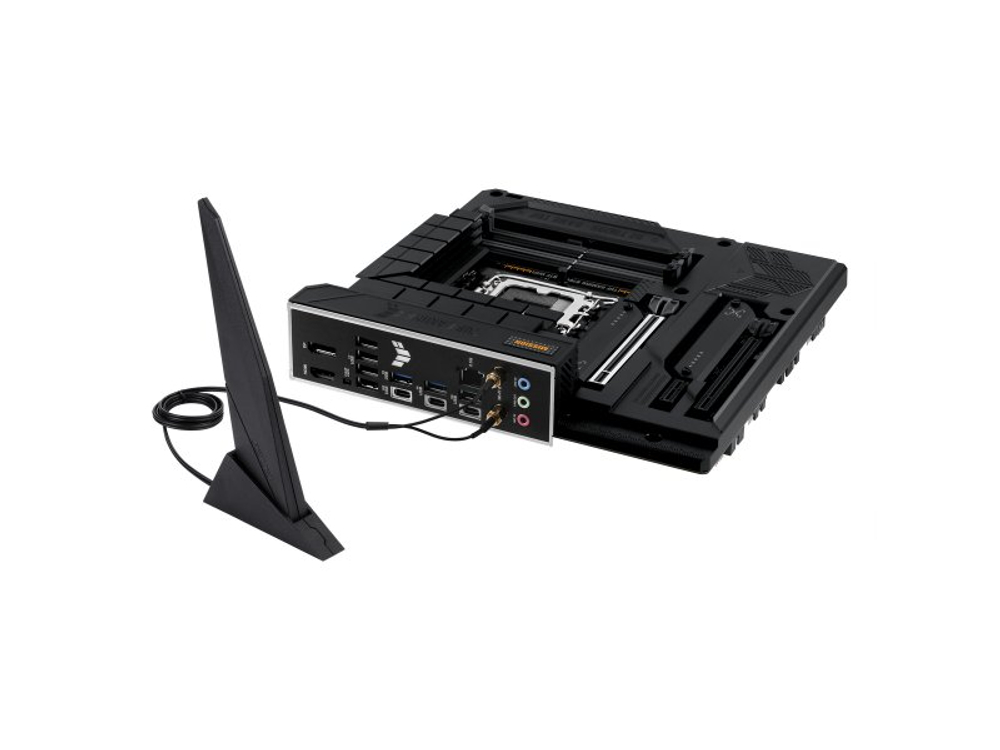

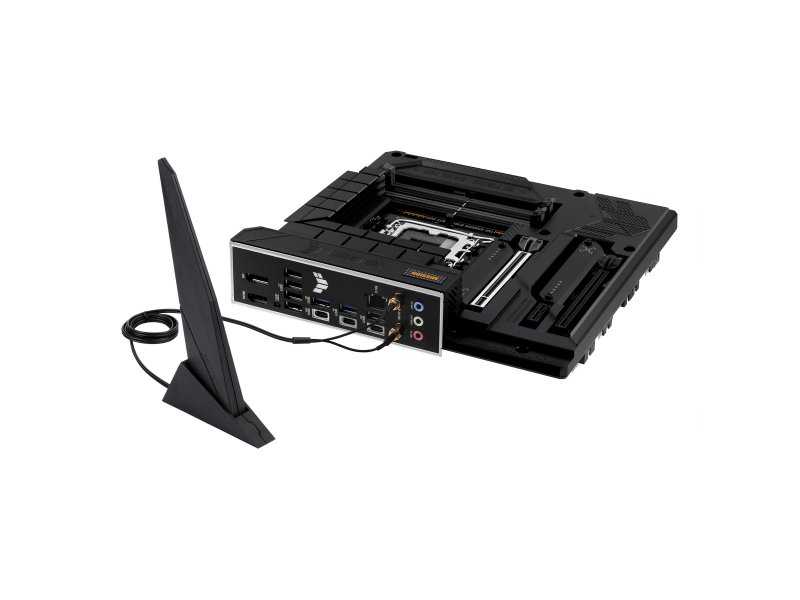

ASUS TUF Gaming B760M-BTF WiFi оснащена Wi-Fi 6 (802.11ax), Bluetooth 5.2 и проводным адаптером 2,5 Гбит/с (RJ-45). Антенна для беспроводного модуля входит в комплект поставки. По информации производителя, модуль беспроводной связи размещён в слоте M.2 (E) — это стандартный разъём Intel CNVi, антенна выводится на заднюю панель.

Сочетание Wi-Fi 6 и 2,5G LAN избавляет от необходимости покупать отдельную сетевую карту в большинстве сценариев. Для игровых сессий рекомендуется проводное подключение — 2,5G LAN обеспечивает низкую латентность и стабильность.

Подсветка, вентиляторы и управление

ARGB и RGB разъёмы на B760M-BTF WiFi — что подключить

ASUS TUF Gaming B760M-BTF WiFi несёт 3 разъёма 5V-D-G (3 pin) для адресуемой подсветки ARGB и 1 разъём 12V-G-R-B (4 pin) для стандартной RGB-ленты. Синхронизация реализована через ASUS Aura Sync — единое ПО для управления подсветкой платы, кулеров и периферии с поддержкой Aura.

Для вентиляторов предусмотрено: 2 × 4-pin разъёма для процессорного охлаждения (CPU_FAN + CPU_OPT) и 3 × 4-pin для корпусных вентиляторов. Итого пять управляемых PWM-каналов — достаточно для типичного mATX-корпуса с 3–4 вентиляторами.

Совет от Редакции FormulaTV: «Для полного контроля над подсветкой и скоростью вентиляторов установите ASUS Armory Crate — оно объединяет управление Aura Sync и Fan Xpert в одном интерфейсе. Без него плата работает в режиме автоматического управления оборотами, что для большинства сборок вполне достаточно».

С чем сравнить в России — B760M-BTF WiFi и конкуренты

В сегменте mATX-плат на B760 для LGA 1700 с DDR5 и Wi-Fi основные альтернативы в российской рознице — платы от MSI и Gigabyte аналогичного класса. Ниже сравнение по ключевым параметрам.

По наблюдениям специалистов FormulaTV: ASUS TUF Gaming B760M-BTF WiFi выделяется наличием третьего слота M.2 и порта USB 3.2 Gen 2×2 на задней панели — это нетипичные для B760-mATX характеристики, обычно встречающиеся на Z790.

Как мы к этому пришли — платформа Intel B760 и место в линейке

Чипсет Intel B760 вышел в начале 2023 года как массовый вариант для LGA 1700, лишённый поддержки разгона CPU, но сохранивший разгон памяти. По информации производителя, серия TUF Gaming ориентирована на надёжность при умеренной цене: усиленные слоты PCIe и M.2, твердотельные конденсаторы в цепи питания.

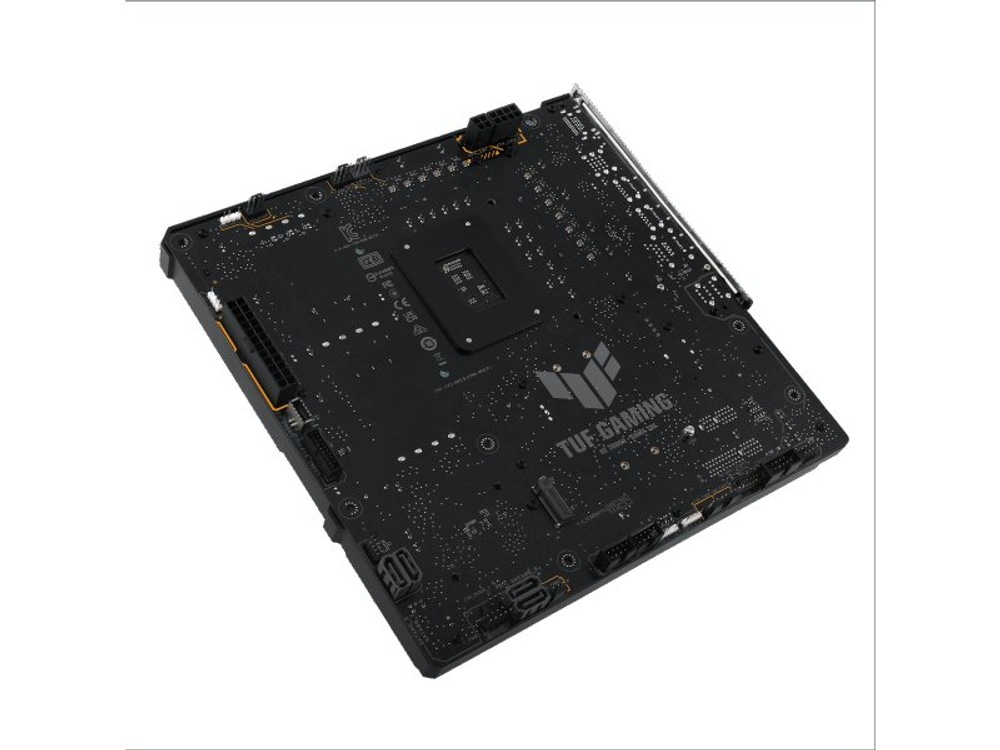

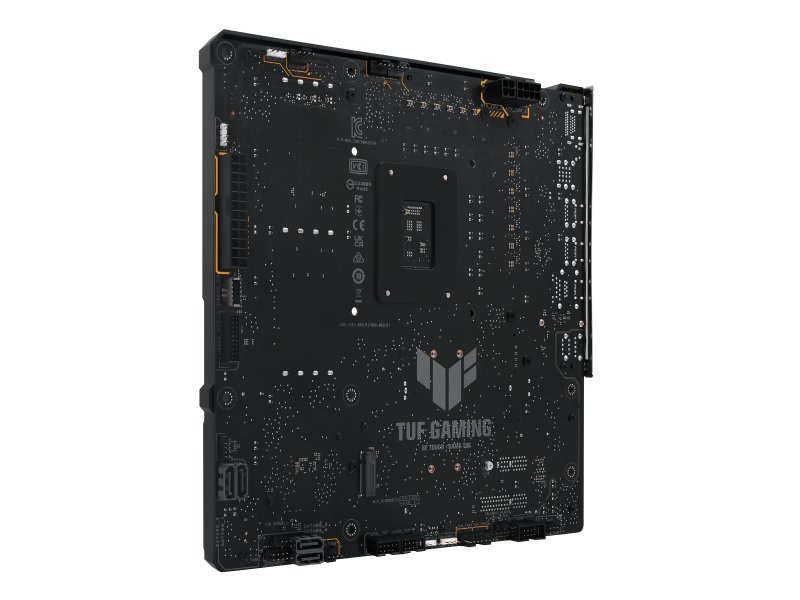

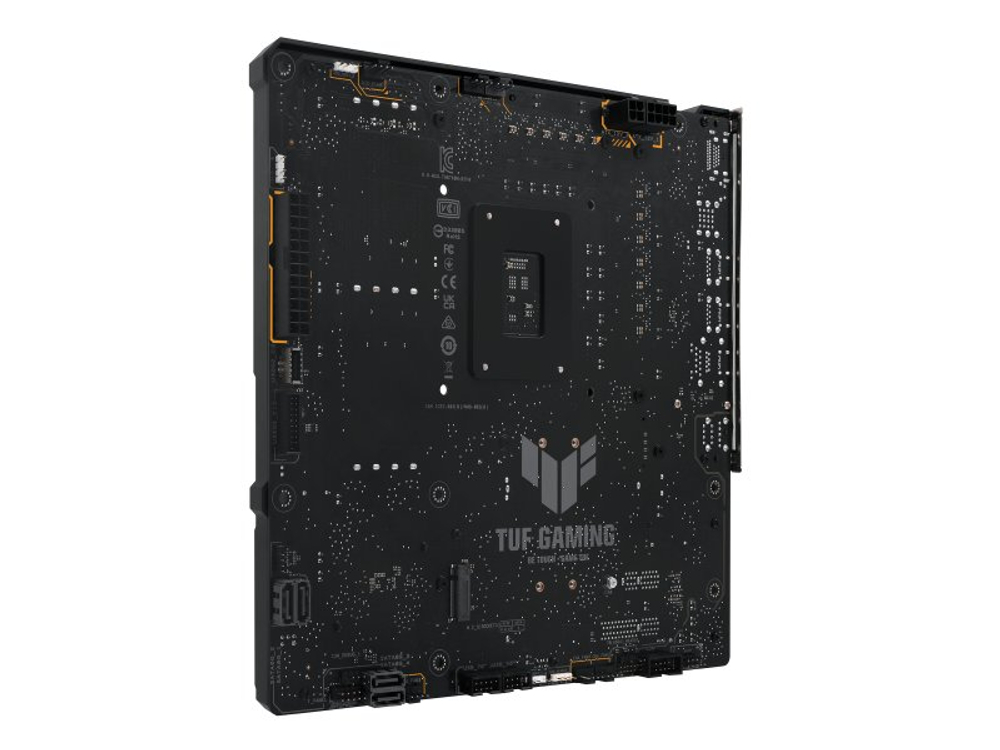

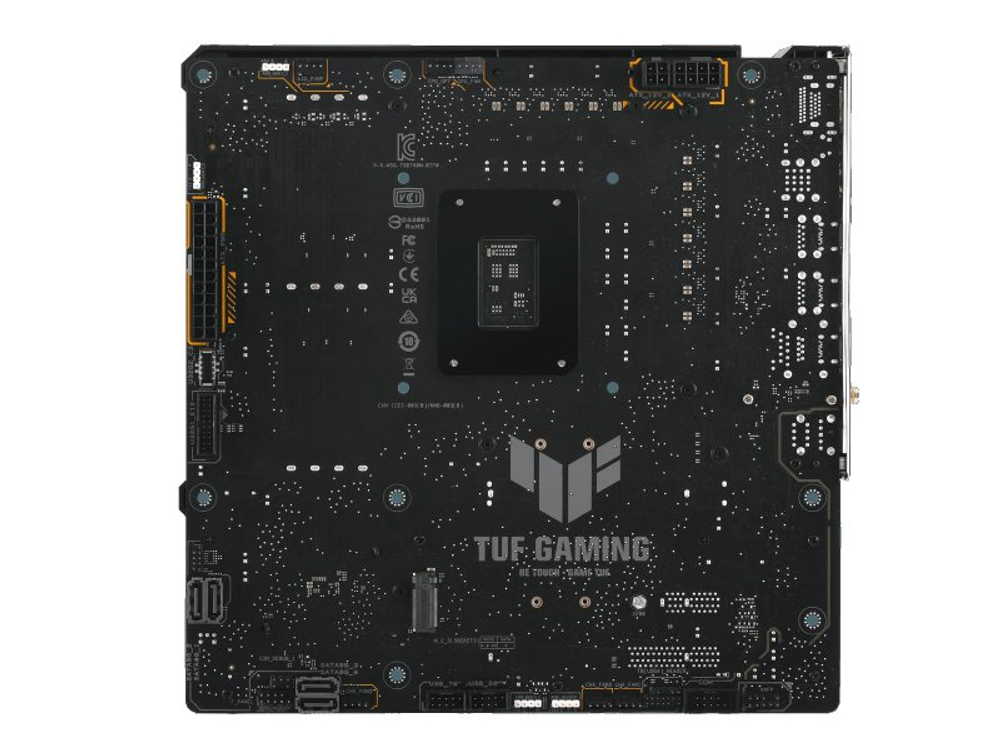

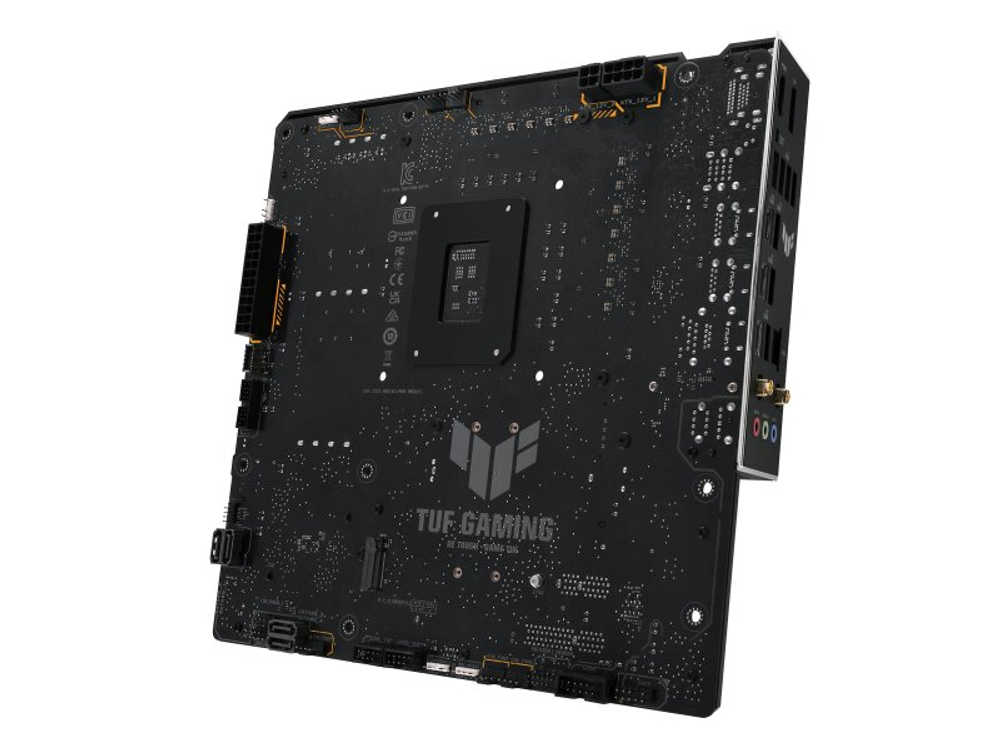

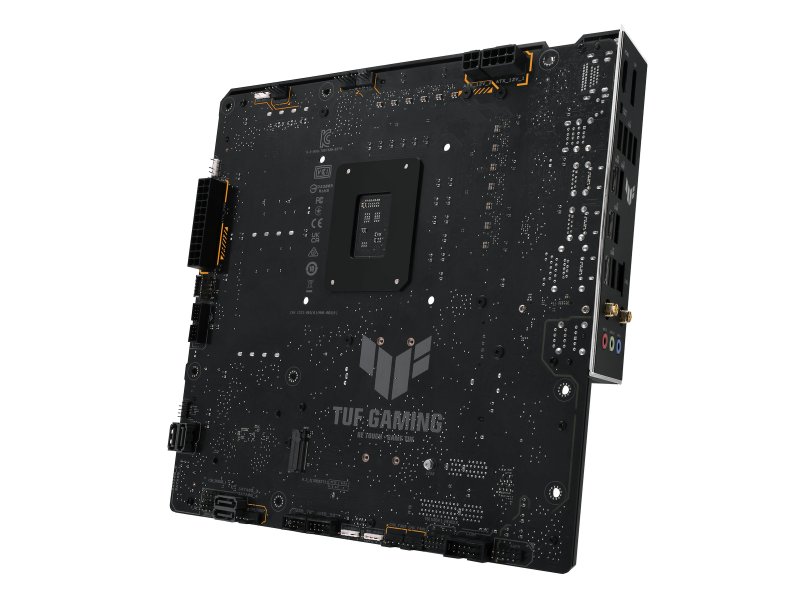

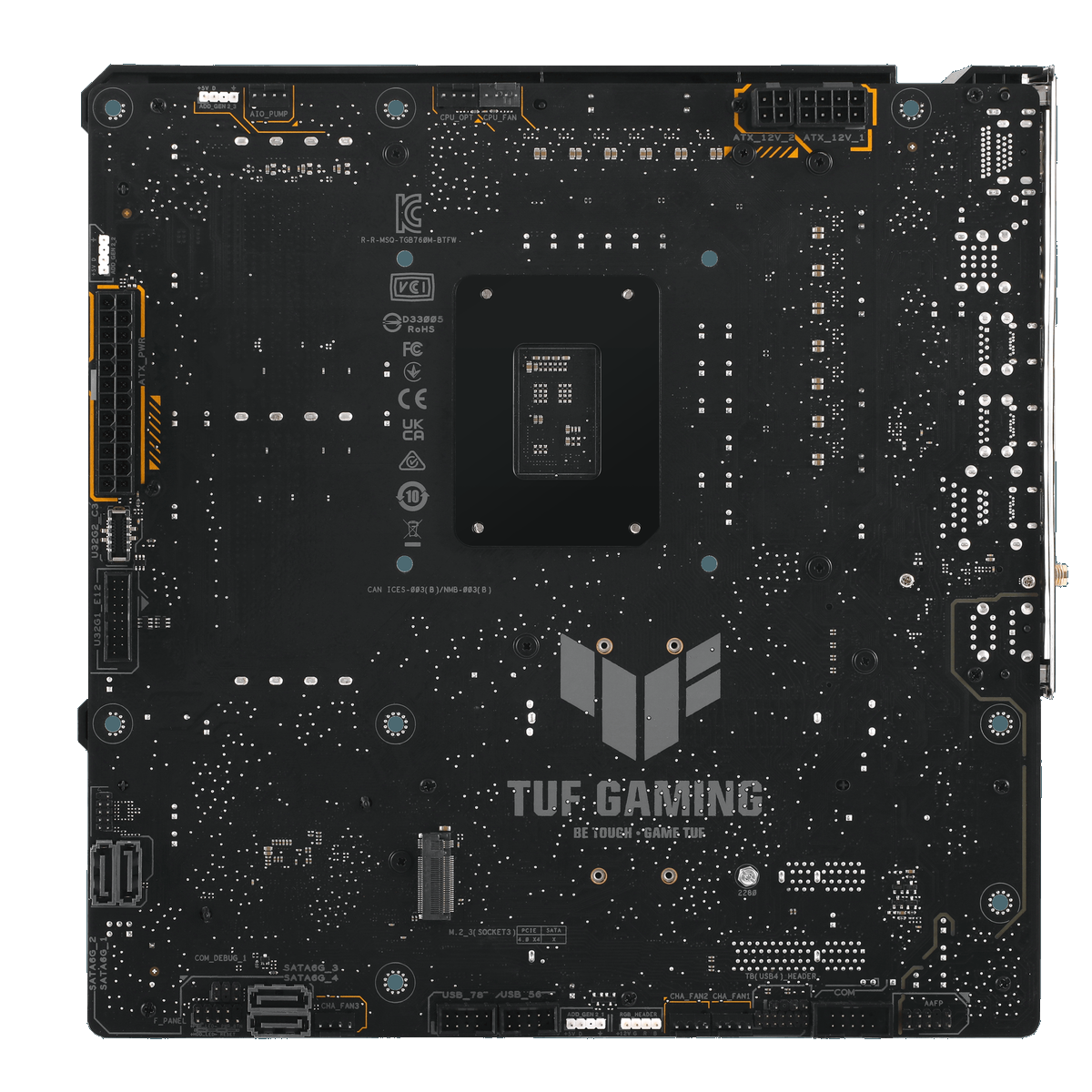

Суффикс «BTF» (Behind The Fan) означает, что часть разъёмов питания и управления вентиляторами перенесена на обратную сторону PCB — это упрощает укладку кабелей в корпусах с поддержкой BTF-стандарта и даёт более чистый визуальный результат сборки. Для классических корпусов без BTF-разъёмов плата поставляется с переходниками в комплекте.

Инженерный компромисс

Ключевой trade-off B760M-BTF WiFi — это осознанный выбор между стоимостью и функциональностью: чипсет B760 не позволяет разгонять процессор. Если вы планируете работать с разлоченными K-процессорами (i5-13600K, i7-13700K, i9-13900K) в режиме разгона — нужна Z790-плата. На B760M-BTF WiFi эти процессоры работают в штатном режиме без ограничений производительности, но потенциал разгона CPU остаётся нереализованным.

Разгон памяти через XMP/DOCP при этом доступен в полном объёме, что компенсирует ограничение для большинства игровых сценариев.

Взгляд с другой стороны

Контраргумент. Зачем переплачивать за ASUS TUF Gaming, если существуют более дешёвые B760-платы с похожим набором?

Когда валиден. Если планируется установка одного M.2-накопителя, нет нужды в USB Gen 2×2 и BTF-подключении не нужно — бюджетная B760-плата закроет те же задачи дешевле.

Ответ. TUF Gaming B760M-BTF WiFi рационально выбирать при трёх условиях одновременно: нужны три NVMe, важен порядок кабелей (BTF), или корпус поддерживает BTF-стандарт. В остальных случаях разница в цене может направиться на более быстрый процессор или лучшую видеокарту.

Ошибки и их цена

1) Купить K-процессор (i7-13700K) ради разгона и поставить на B760M-BTF WiFi — процессор будет работать на штатных частотах, потенциал разгона CPU останется нереализованным. Для разгона нужна Z790-плата.

2) Установить только один модуль DDR5 в одноканальном режиме — производительность в играх и приложениях заметно ниже, чем при двухканальном. Всегда устанавливать модули парами в слоты A2 и B2.

3) Использовать корпус без BTF-разъёмов и не подключить разъём 4-pin питания процессора (CPU_OPT) — под нагрузкой система может ограничивать частоты мощных процессоров. Оба разъёма питания CPU (8+4 pin) должны быть подключены.

Совет от Редакции FormulaTV: «Перед первым запуском обновите BIOS до актуальной версии через USB (функция BIOS FlashBack не требует установки процессора). Некоторые ранние ревизии прошивки B760M-BTF WiFi не поддерживают все варианты Raptor Lake — обновление решает проблему совместимости и активирует последние профили XMP для DDR5».
