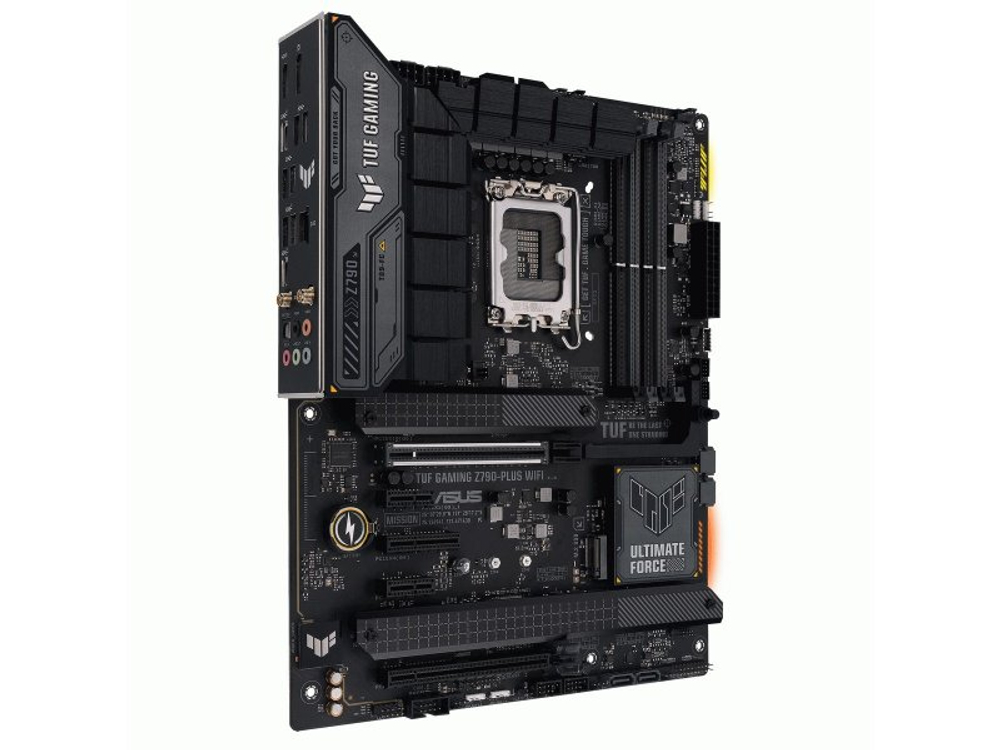

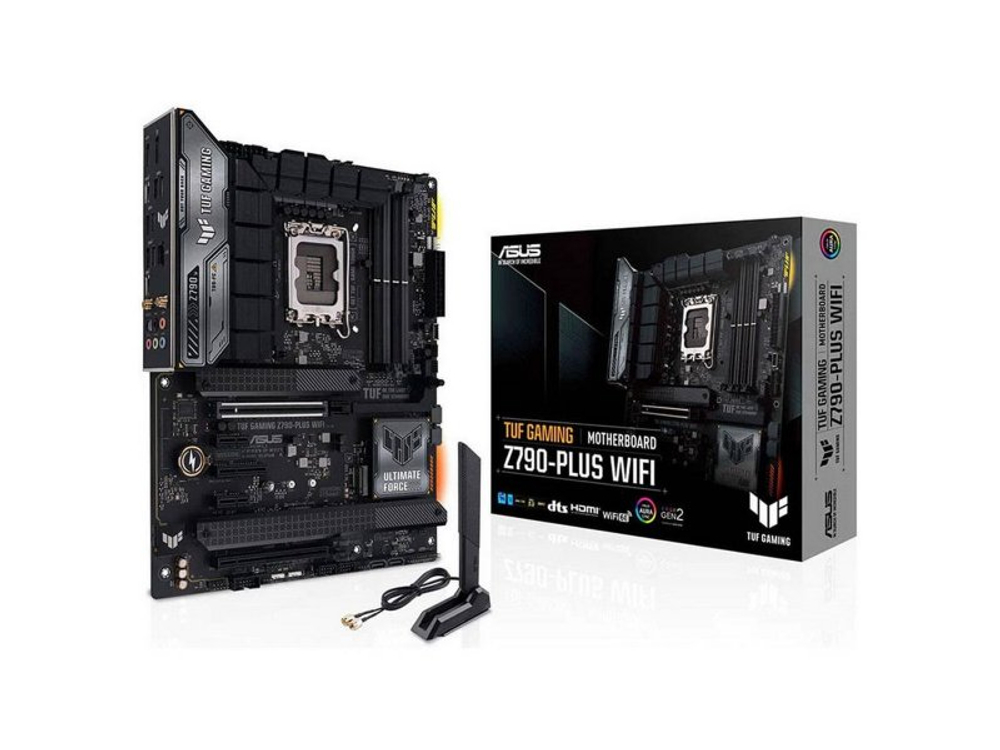

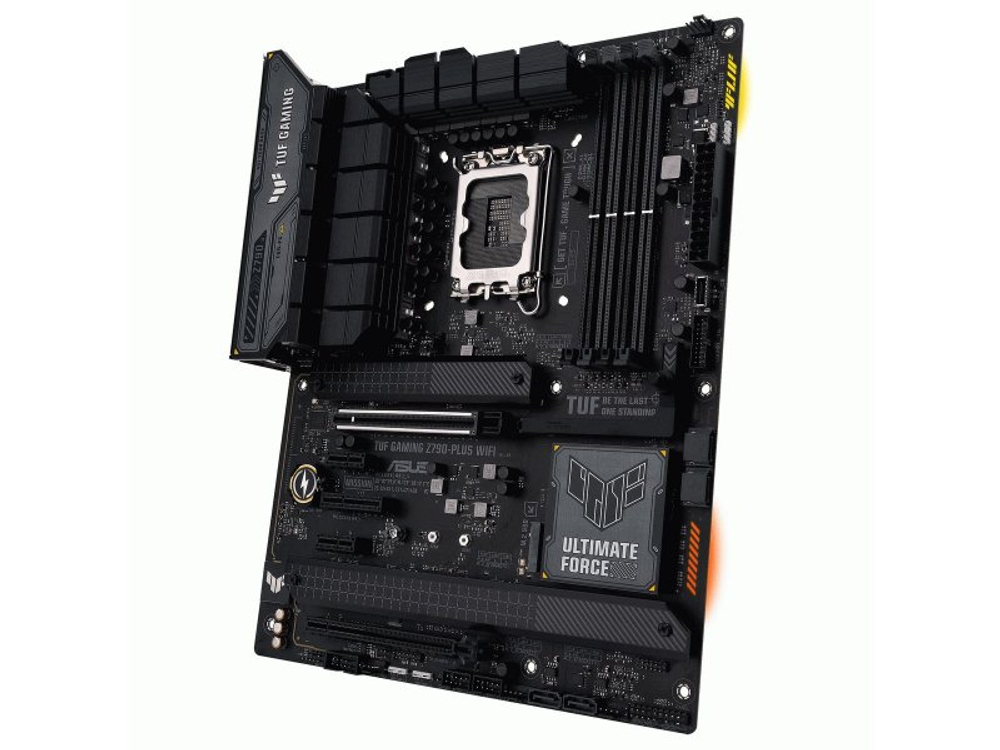

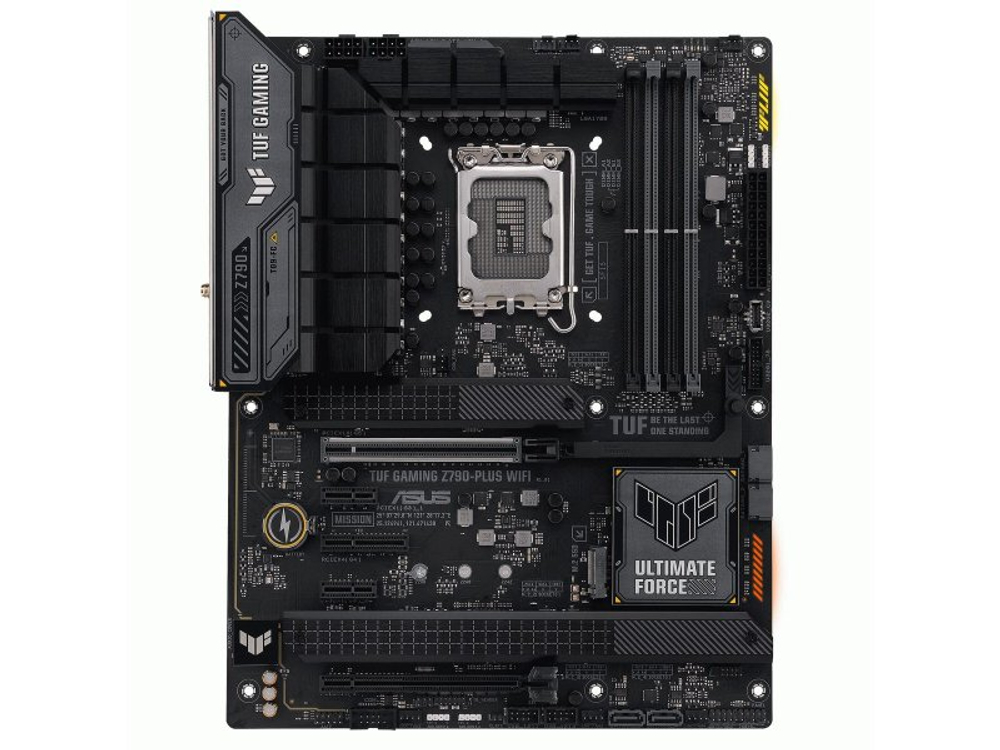

Материнская плата Asus TUF Gaming Z790-plus Wifi, Socket LGA 1700, Intel Z790, ATX, RTL [90MB1D80-M1EAY0]

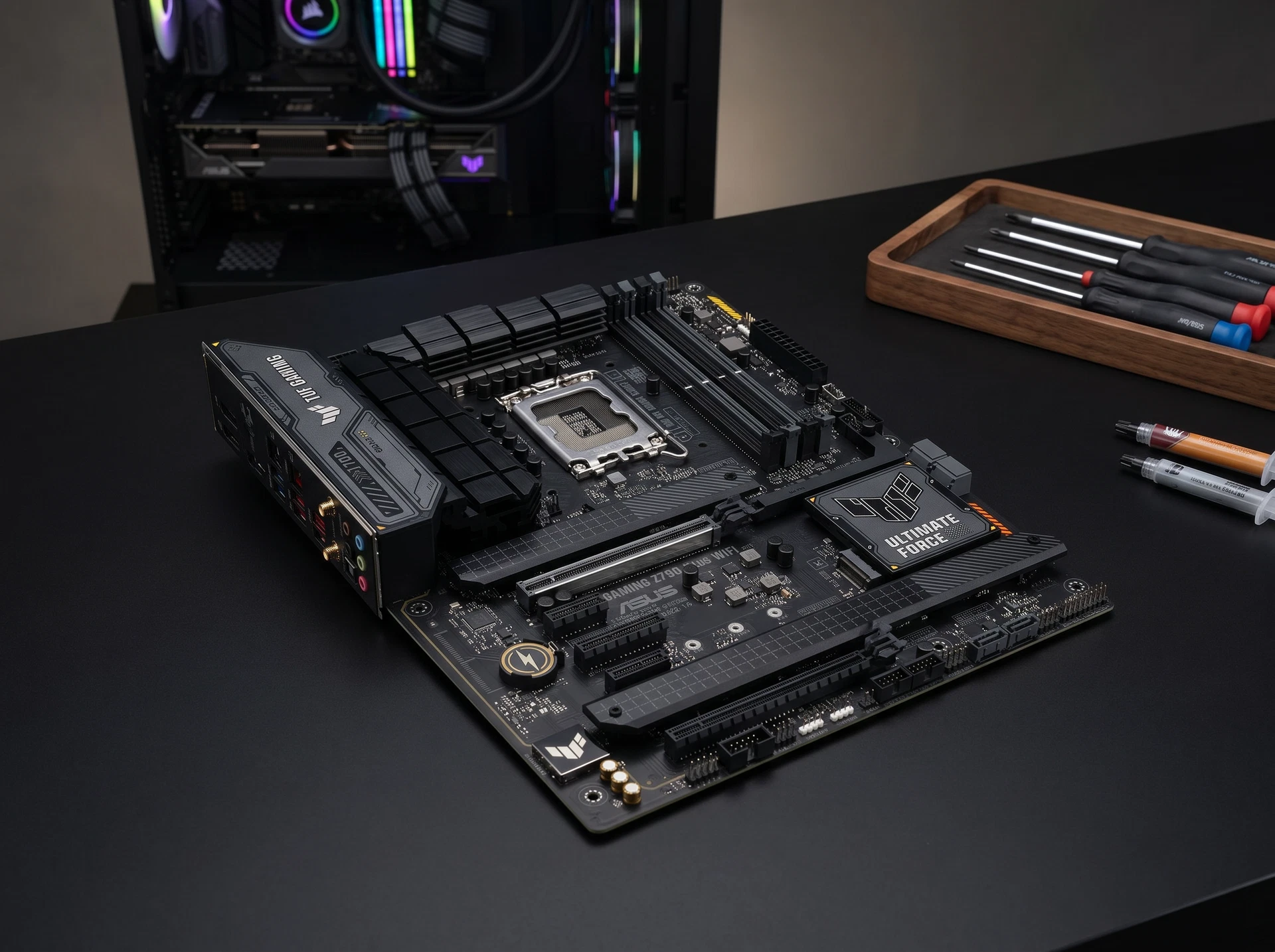

ASUS TUF Gaming Z790-Plus WiFi — материнская плата формата ATX на сокете Socket LGA 1700 с чипсетом Intel Z790, поддерживающая процессоры Alder Lake и Raptor Lake. Платформа ориентирована на сборку производительного игрового или рабочего ПК с памятью DDR5 до 192 ГБ, четырьмя слотами M.2 и беспроводным адаптером Wi-Fi 6E.

• Сокет / Чипсет: LGA 1700 / Intel Z790
• Память: DDR5, 4 слота DIMM, до 192 ГБ, до 7200 МГц, двухканальный режим
• Накопители: 4 × M.2 (PCIe 4.0), 4 × SATA — всё под радиаторами
• Для кого: игровые сборки на Core 12/13 Gen, производительные рабочие станции, энтузиасты DDR5

Коротко — для кого эта материнская плата

ASUS TUF Gaming Z790-Plus WiFi закрывает три ключевых сценария: игровая сборка на Core i5/i7/i9 поколений Alder Lake и Raptor Lake, высокопроизводительная рабочая станция для монтажа и 3D, а также первая серьёзная платформа для энтузиастов DDR5 с запасом по частотам памяти до 7200 МГц. Плата не требует отдельной видеокарты-заглушки на старте — на задней панели есть DisplayPort и HDMI для встроенной графики.

Главные плюсы и ограничения TUF Gaming Z790-Plus WiFi

По совокупности характеристик плата занимает уверенную среднюю позицию в линейке Z790: без флагманских излишеств, но с полным набором для практичной сборки.

• ✓ Четыре слота M.2 (PCIe 4.0) — каждый под радиатором, можно строить NVMe RAID 0/1/5/10
• ✓ Wi-Fi 6E (802.11ax) и Bluetooth 5.3 в комплекте — антенна идёт в комплекте
• ✓ 16+1 фаз питания процессора с пассивным охлаждением зоны VRM — стабильность при длительной нагрузке
• ✓ USB 3.2 Gen 2x2 Type-C на задней панели (20 Гбит/с) — быстрая передача данных с внешних NVMe-корпусов
• ✓ Слот PCIe 5.0 x16 — совместимость с видеокартами следующего поколения без замены платы

• ✗ Только один слот PCIe 5.0 — второй полноразмёрный работает в режиме PCIe 4.0 x4, не PCIe 5.0
• ✗ Нет Thunderbolt 4 — для профессиональных внешних мониторов и хранилищ потребуется карта расширения
• ✗ DDR5 только — платформа не поддерживает DDR4, при переходе с более старых систем потребуется новая память

Процессор, память и платформенный потенциал

Какие процессоры поддерживает ASUS TUF Gaming Z790-Plus WiFi

ASUS TUF Gaming Z790-Plus WiFi совместима со всеми процессорами Intel в сокете LGA 1700 — линейками Alder Lake (12-е поколение Core) и Raptor Lake (13-е поколение Core). Питание процессора реализовано через два разъёма 8pin, что обеспечивает достаточный ток для флагманских Core i9-13900K при продолжительной нагрузке. По данным ASUS, BIOS реализован на базе UEFI AMI с флеш-памятью 192 МБ — достаточно для хранения нескольких профилей BIOS и актуальных микрокодов.

Силовая подсистема насчитывает 16+1 фаз питания. Зона VRM закрыта пассивным радиатором. По наблюдениям специалистов FormulaTV в условиях шоурума, при длительном стресс-тесте процессора радиаторы VRM остаются умеренно тёплыми — перегрев не характерен даже для топовых CPU линейки.

Память DDR5 — частоты до 7200 МГц и ёмкость до 192 ГБ

ASUS TUF Gaming Z790-Plus WiFi оснащена четырьмя слотами DIMM DDR5. Максимальный суммарный объём — 192 ГБ; поддерживаемые частоты достигают 7200 МГц в режиме разгона через XMP/DOCP. Двухканальный режим работы активируется при установке модулей в слоты A2 + B2 (второй и четвёртый от процессора) — стандартная рекомендация для старта с двумя планками. Платформа Z790 в сочетании с DDR5-6000 демонстрирует заметный прирост пропускной способности памяти по сравнению с аналогичными DDR4-решениями предыдущего чипсета — это ощутимо в ресурсоёмких приложениях для работы с видео и в AAA-играх при упоре в процессор.

Совет от Редакции FormulaTV: «Для первого запуска системы на DDR5 рекомендуем начинать с частоты JEDEC (4800 МГц) без активации XMP — это позволяет убедиться в стабильности сборки до включения разгона. Активируйте XMP-профиль уже после успешной первичной загрузки ОС: так легче локализовать причину, если система не стартует».

Накопители — 4 слота M.2 и SATA RAID

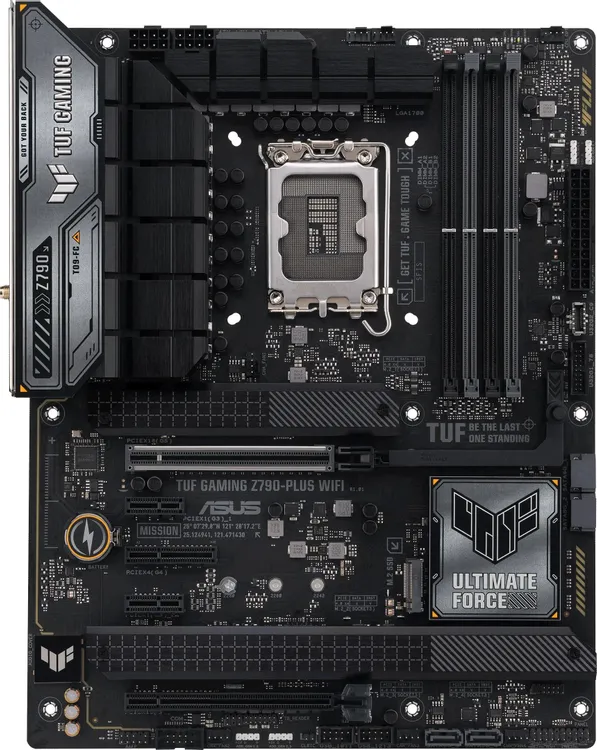

Конфигурация слотов M.2 на ASUS TUF Gaming Z790-Plus WiFi

ASUS TUF Gaming Z790-Plus WiFi предоставляет четыре слота M.2, все работают по шине PCIe 4.0: три поддерживают формат 22110 (длинные накопители), один — стандартные 2280. Один слот поддерживает также SATA-режим для M.2 SATA SSD. По информации производителя, три из четырёх слотов M.2 закрыты металлическими радиаторами, что снижает тепловой троттлинг при длительных операциях записи.

Доступен RAID 0, 1, 5, 10 как для M.2 NVMe, так и для четырёх портов SATA. Это позволяет организовать быстрый RAID 0 из двух NVMe-накопителей для монтажа видео или надёжный RAID 1 для резервного хранения данных без отдельного контроллера. Четыре порта SATA актуальны для гибридных сборок, где NVMe используется для системного раздела, а SATA HDD — для объёмного хранилища.

Подключение — задняя панель и внутренние разъёмы

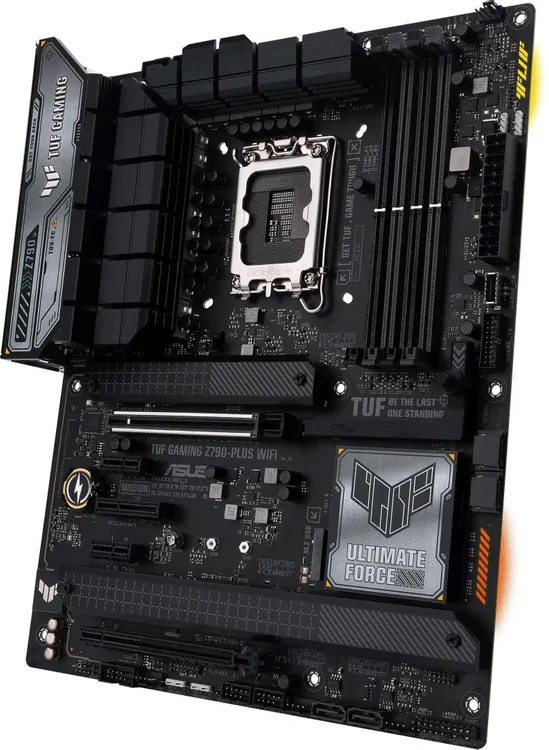

Порты задней панели ASUS TUF Gaming Z790-Plus WiFi

На задней панели ASUS TUF Gaming Z790-Plus WiFi расположены: 2 × USB 3.2 Gen 2 Type-A, 4 × USB 3.2 Gen 1 Type-A, 1 × USB 3.2 Gen 2 Type-C и 1 × USB 3.2 Gen 2x2 Type-C (20 Гбит/с), 1 × HDMI, 1 × DisplayPort, сетевой порт RJ-45 (2,5 Гбит/с), оптический выход TOSLINK S/PDIF и антенные разъёмы для Wi-Fi. Заглушка I/O идёт в комплекте и уже смонтирована на плате — устанавливается в корпус без лишних усилий.

Скорость USB 3.2 Gen 2x2 (20 Гбит/с) на порту Type-C актуальна при работе с внешними NVMe-накопителями в корпусах с прямым подключением — скорость чтения до 1,9 ГБ/с на практике, что сопоставимо с внутренним SATA RAID 0. Сетевой контроллер на 2,5 Гбит/с работает без дополнительных драйверов в Windows 11 при использовании актуального дистрибутива.

Внутренние разъёмы — USB, вентиляторы, подсветка

На плате ASUS TUF Gaming Z790-Plus WiFi предусмотрены внутренние разъёмы: 1 × USB 3.2 Gen 1 (19 pin) для фронтальной панели корпуса, 2 × USB 2.0 (9 pin), 1 × USB 3.2 Gen 2 Type-C — итого полное покрытие типичного корпуса ATX с передними портами. Для охлаждения доступны 2 разъёма для кулера процессора (4 pin) и 4 разъёма для корпусных вентиляторов (4 pin). Подсветка управляется через 3 разъёма ARGB 5V (3 pin) и 1 разъём RGB 12V (4 pin); синхронизация через ASUS Aura Sync. Есть разъём RS-232 (COM) — редкость для современных плат, полезен в промышленных и профессиональных сценариях.

Совет от Редакции FormulaTV: «При подключении трёх и более корпусных вентиляторов используйте PWM-разветвитель или фанконтроллер — на плате всего 4 разъёма 4 pin для корпусных вентиляторов, и при плотной компоновке система охлаждения корпуса может упереться в этот лимит раньше, чем в возможности питания».

Wi-Fi, сеть и звук

Wi-Fi 6E и Bluetooth 5.3 на ASUS TUF Gaming Z790-Plus WiFi

ASUS TUF Gaming Z790-Plus WiFi оснащена адаптером Wi-Fi 6E (802.11ax) с поддержкой диапазона 6 ГГц — при наличии совместимого роутера это даёт незаполненный канал с минимальными задержками. Bluetooth версии 5.3 обеспечивает стабильное подключение гарнитур, геймпадов и периферии. Антенна входит в комплект и подключается к разъёмам на задней панели. Проводной адаптер работает на скорости 2,5 Гбит/с — в 2,5 раза выше гигабитного стандарта, что актуально при подключении к 2,5G-коммутатору или NAS.

Звуковая система — Realtek ALC S1220A и 7.1

Звуковая подсистема ASUS TUF Gaming Z790-Plus WiFi построена на кодеке Realtek ALC S1220A с поддержкой схемы 7.1. Оптический выход TOSLINK позволяет подключить AV-ресивер или внешний ЦАП без аналоговых помех от компонентов платы. По наблюдениям специалистов FormulaTV, встроенный кодек этого класса достаточен для игровых гарнитур и компактных акустических систем; для студийного мониторинга или Hi-Fi аудио рекомендуется отдельная звуковая карта.

С чем сравнить в России

В сегменте материнских плат Z790 ATX для LGA 1700 на российском рынке ASUS TUF Gaming Z790-Plus WiFi конкурирует преимущественно с платами MSI, Gigabyte и ASRock аналогичного уровня. Основные отличия — комплектация M.2 слотами, версия Wi-Fi и характеристики силовой подсистемы.

Как мы к этому пришли — эволюция платформы Z790

Чипсет Intel Z790 вышел в конце 2022 года как обновление Z690 с расширенной поддержкой PCIe 4.0 линий и улучшенными возможностями разгона DDR5. По информации производителя, Z790 обеспечивает вдвое больше высокоскоростных PCIe 4.0 линий для периферии по сравнению с Z690 — именно это позволило разместить четыре полноценных M.2 PCIe 4.0 слота без ущерба для x16 слота видеокарты.

Серия TUF Gaming у ASUS традиционно позиционируется между начальным ROG STRIX и бюджетными PRIME/ProArt: военный стандарт тестирования компонентов MIL-STD-810G в маркетинговых материалах бренда подразумевает повышенный ресурс конденсаторов и слотов. Практически это означает стабильную работу в условиях повышенных температур корпуса — актуально для компактных корпусов с плотной компоновкой.

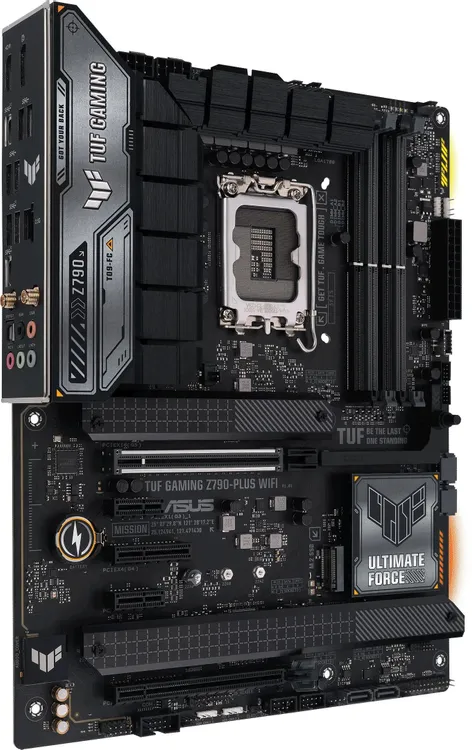

Инженерный компромисс — PCIe 5.0 только для видеокарты

Ключевой trade-off платформы: единственный слот PCIe 5.0 x16 отдан под видеокарту. Второй полноразмёрный слот работает в режиме PCIe 4.0 x4 — это достаточно для большинства карт расширения (звуковые карты, контроллеры USB), но не для полноскоростного второго GPU или PCIe 5.0 NVMe-адаптера в слоте расширения.

Аналогично — M.2 слоты работают по PCIe 4.0, не по 5.0. Первые PCIe 5.0 NVMe-накопители (до 14 ГБ/с) на этой плате задействовать в полную силу не получится — максимальная скорость ограничена полосой PCIe 4.0 x4 (~7 ГБ/с). Для большинства игровых и рабочих сценариев это некритично: бутылочное горлышко в реальных задачах — не интерфейс накопителя, а производительность самого CPU и GPU.

Взгляд с другой стороны

Контраргумент. Плата выходит дороже базовых Z790-решений, при этом не предлагает ни PCIe 5.0 для M.2, ни Thunderbolt 4 — функций, которые есть у ряда конкурентов в сопоставимом ценовом диапазоне.

Когда валиден. Если сборка ориентирована на профессиональную работу с внешними Thunderbolt-накопителями или периферией для видеомонтажа — отсутствие TB4 становится реальным ограничением. Аналогично, если планируется использовать PCIe 5.0 NVMe в ближайшей перспективе, Z790-платы с PCIe 5.0 M.2 слотами дадут больший запас на будущее.

Ответ. Для игровой сборки или рабочей станции без специфических требований к Thunderbolt TUF Gaming Z790-Plus WiFi закрывает практически все сценарии: PCIe 5.0 слот под видеокарту, Wi-Fi 6E, 4 × M.2, быстрый USB 3.2 Gen 2x2 и 2,5G LAN — это полный набор без лишней платы за нереализуемые функции. Если же задачи требуют TB4 или PCIe 5.0 M.2 — стоит рассмотреть ASUS ROG STRIX Z790-F или MSI MEG Z790 ACE.

Ошибки и их цена

1) Установка одной планки памяти вместо двух — потеря двухканального режима снижает пропускную способность DDR5 примерно вдвое, что заметно в играх с упором в процессор и ресурсоёмких приложениях.

2) Игнорирование XMP-профиля — без активации XMP/EXPO в BIOS память работает на базовой частоте JEDEC (4800 МГц), не раскрывая потенциал высокочастотных комплектов DDR5-6000/6400, за которые была доплачена значительная сумма.

3) Установка накопителей M.2 без затяжки фиксатора — слоты M.2 без правильной фиксации могут терять контакт при вибрациях корпуса, что проявляется нестабильной работой системы или ошибками файловой системы.

Совет от Редакции FormulaTV: «Если в сборке планируется несколько устройств с ARGB-подсветкой (вентиляторы, полосы, помпа СЖО), заранее составьте список разъёмов: плата предоставляет 3 разъёма ARGB 5V и 1 разъём RGB 12V. При большем количестве устройств потребуется ARGB-хаб — его удобнее предусмотреть до покупки корпуса, чем прокладывать кабели повторно».
