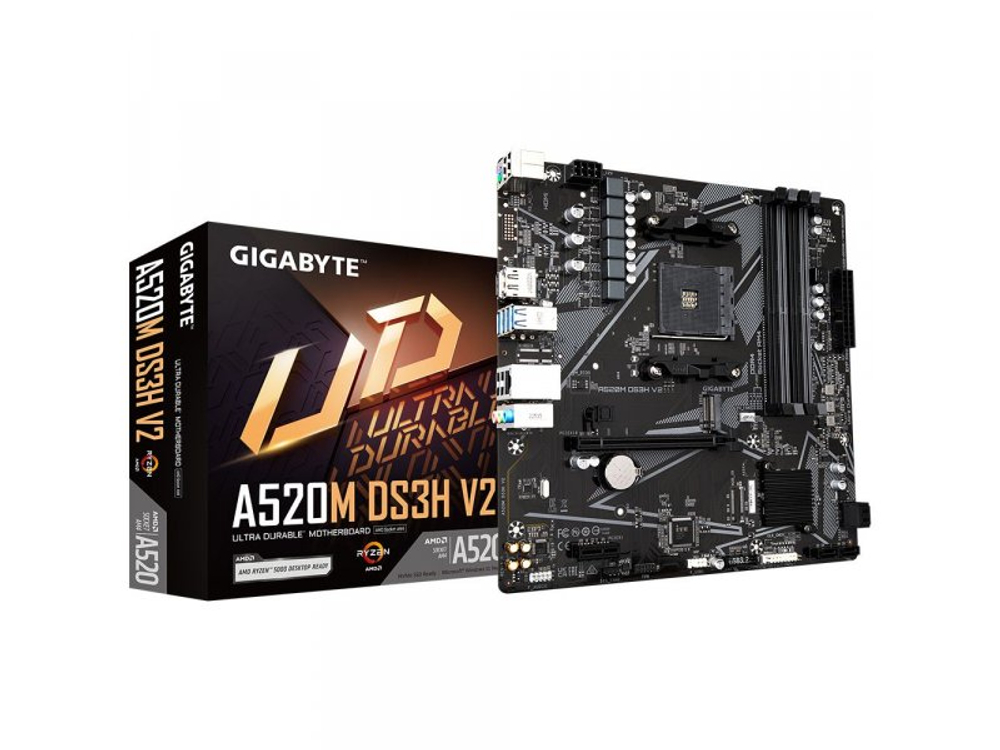

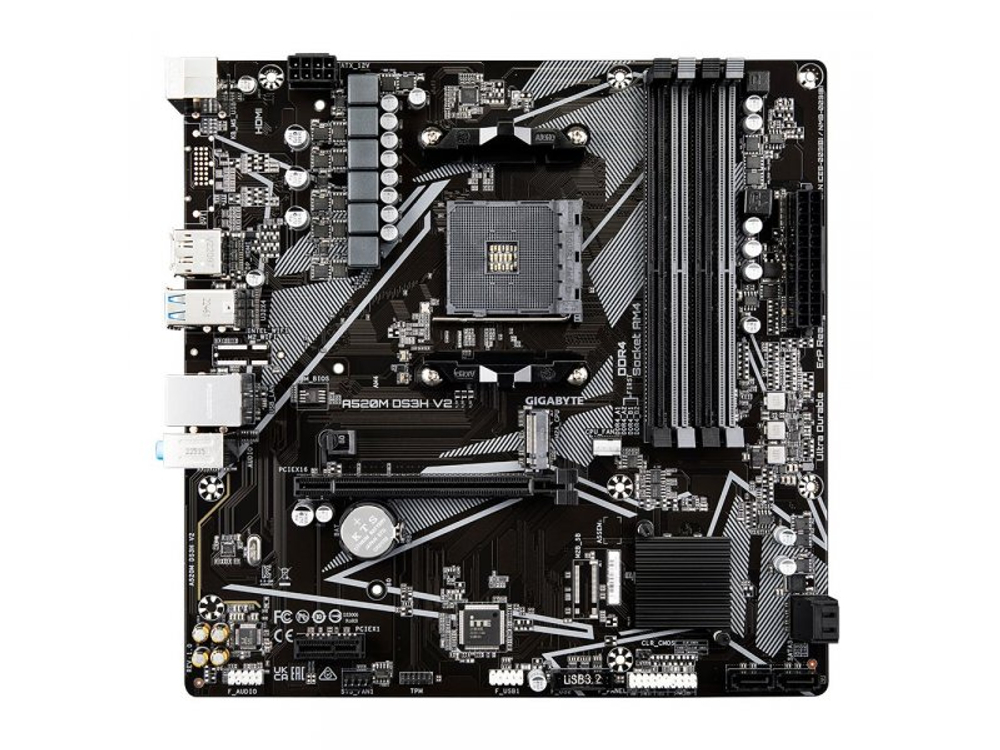

GIGABYTE A520M DS3H V2 — материнская плата формата mATX на сокете AM4 с чипсетом AMD A520, поддерживающая процессоры Ryzen трёх поколений и до 128 ГБ DDR4 в четырёх слотах для компактных домашних и офисных сборок без разгона CPU.
- Сокет / чипсет: AM4 / AMD A520
- Память: 4 × DDR4 DIMM, до 128 ГБ, 2133–4733 МГц (DOCP), двухканальный режим
- Накопители: 1 × M.2 2280 (PCIe 3.0 x4 / SATA) + 4 × SATA III
- Для кого: офисная станция, домашний медиацентр, бюджетный ПК на APU Ryzen 4000G / 5000G
Коротко — для кого эта материнская плата
GIGABYTE A520M DS3H V2 ориентирована на компактные сборки с жёстким бюджетом и без задачи разгона процессора. Четыре слота DDR4 до 128 ГБ выделяют её среди конкурентов на A520 в формате mATX. Оптимальные сценарии — офисная станция, домашний медиацентр или бюджетная игровая сборка на APU Ryzen 4000G / 5000G без дискретной видеокарты.
Главные плюсы и ограничения GIGABYTE A520M DS3H V2
GIGABYTE A520M DS3H V2 предлагает нетипично широкую конфигурацию памяти для mATX на A520 — четыре слота при стандарте два у большинства конкурентов. Основное ограничение — отсутствие разгона CPU на уровне чипсета.
- ✓ 4 слота DDR4 DIMM — до 128 ГБ, редкость для mATX на чипсете A520
- ✓ Поддержка Ryzen 3000, 4000G, 5000 и 5000G на одном сокете AM4
- ✓ Два видеовыхода HDMI + DisplayPort для APU без дискретной GPU
- ✓ 4 порта USB 3.2 Gen 1 на задней панели — выше среднего для класса A520
- ✗ Чипсет A520 блокирует разгон процессора — множитель CPU заблокирован аппаратно
- ✗ Только 1 слот M.2 — второй NVMe потребует платы на B550
- ✗ Нет встроенного Wi-Fi и Bluetooth — нужен отдельный адаптер
Совместимые процессоры AM4 — от Ryzen 3000 до Ryzen 9 5950X
GIGABYTE A520M DS3H V2 поддерживает пять кодовых наименований AMD: Matisse (Ryzen 3000), Picasso (Ryzen 3000G), Renoir (Ryzen 4000G), Cezanne (Ryzen 5000G) и Vermeer (Ryzen 5000). Диапазон — от Ryzen 3 3100 до Ryzen 9 5950X в одном сокете. Ryzen первого и второго поколений чипсет A520 не поддерживает.
Ryzen 3000 и 4000G — стартовые конфигурации для GIGABYTE A520M DS3H V2
GIGABYTE A520M DS3H V2 в паре с Ryzen 5 3600 или Ryzen 7 3700X покрывает задачи офисной работы и несложных игровых нагрузок. APU Ryzen 4000G (Renoir) — Ryzen 5 4600G, Ryzen 7 4700G — добавляет встроенную графику Vega для вывода через HDMI или DisplayPort без дискретной карты. По информации производителя, видеовыходы задней панели активны исключительно при установке APU с iGPU.
Платы ранних партий могут поставляться с прошивкой без поддержки Vermeer и Cezanne. Функция Q-Flash Plus позволяет обновить BIOS без установленного процессора — файл прошивки пишется на FAT32-флешку до 32 ГБ, обновление запускается кнопкой на задней панели.
Совет редакции FormulaTV: «Если берёте A520M DS3H V2 под Ryzen 5000 — уточните у менеджеров версию прошивки на конкретном экземпляре. Платы из текущего стока, как правило, уже прошиты под Cezanne и Vermeer, но проверить быстрее, чем обновлять через Q-Flash Plus с отдельным процессором-донором».
Ryzen 5000 на GIGABYTE A520M DS3H V2 — потолок платформы AM4
GIGABYTE A520M DS3H V2 поддерживает Vermeer (Ryzen 5000 без iGPU) и Cezanne (Ryzen 5000G со встроенной графикой) — топовое поколение AM4. Ryzen 9 5950X, Ryzen 7 5800X и Ryzen 5 5600 устанавливаются в тот же сокет AM4. Аппаратное ограничение A520: разгон по множителю недоступен даже для CPU серии X и XT. DOCP-разгон памяти при этом работает — плата поддерживает частоты DDR4 до 4733 МГц. По данным GIGABYTE, прошивка UEFI AMI BIOS построена на 128 МБ Flash ROM.
Память, накопители и расширение — слоты, форматы и максимальный объём
Четыре слота DDR4 DIMM с потолком 128 ГБ — главная техническая особенность GIGABYTE A520M DS3H V2 среди mATX-плат на A520. Один слот M.2 дополняется четырьмя портами SATA III для гибкой конфигурации хранилища.
Четыре слота DDR4 и двухканальный режим — нетипично для mATX A520
GIGABYTE A520M DS3H V2 предлагает четыре слота DDR4 DIMM с максимальным объёмом 128 ГБ (4 × 32 ГБ) — большинство конкурентов на A520 в mATX ограничиваются двумя. Двухканальный режим активируется при установке планок в слоты A2 + B2 (второй и четвёртый от сокета). По наблюдениям специалистов FormulaTV, плата стабильно принимает профили DOCP на большинстве планок DDR4 3200–3600 МГц без ручной корректировки таймингов. Диапазон поддерживаемых частот по информации производителя — 2133–4733 МГц.
Совет редакции FormulaTV: «При установке двух планок вместо четырёх — вставляйте в слоты A2 и B2, не в A1 и B1. Ошибка в выборе слотов даёт одноканальный режим и заметное падение производительности, особенно при APU-сборках без дискретной видеокарты, где GPU напрямую делит пропускную способность с процессором».
Один M.2 и четыре SATA — конфигурации хранилища GIGABYTE A520M DS3H V2
На GIGABYTE A520M DS3H V2 единственный слот M.2 формата 2280 поддерживает PCIe 3.0 x4 (NVMe SSD) и режим SATA. Четыре порта SATA III работают параллельно с M.2 — использование NVMe-накопителя в слоте M.2 не блокирует SATA-порты. Это позволяет собрать конфигурацию с одним быстрым системным NVMe и тремя-четырьмя HDD или SATA SSD для хранилища. Поддерживается RAID 0, 1 и 10 на SATA-дисках. Единственный слот PCIe 3.0 x16 предназначен для дискретной видеокарты или PCIe-адаптера. В комплекте — 2 кабеля SATA.
Задняя панель и возможности подключения GIGABYTE A520M DS3H V2

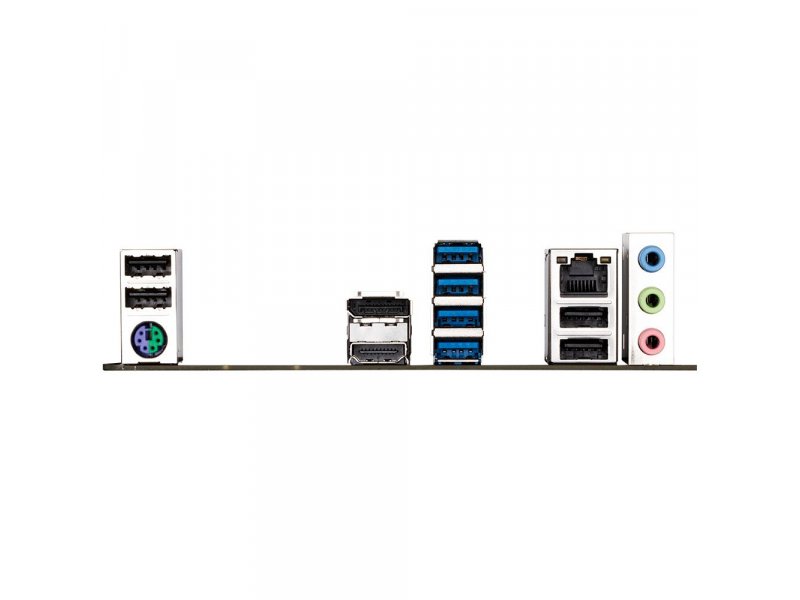

Задняя панель GIGABYTE A520M DS3H V2 включает 8 портов USB (4× USB 2.0, 4× USB 3.2 Gen 1), два видеовыхода (HDMI + DisplayPort), гигабитный LAN Realtek и аудиоразъёмы 7.1. Wi-Fi на панели отсутствует. Внутренние разъёмы платы: 1× 4-pin для процессорного кулера, 1× 4-pin для корпусного вентилятора. Питание платы — 24-pin ATX + 8-pin EPS для CPU.
USB и сеть на задней панели — выше среднего для A520 mATX
GIGABYTE A520M DS3H V2 размещает на задней панели четыре порта USB 3.2 Gen 1 (до 5 Гбит/с) и четыре USB 2.0. По наблюдениям специалистов FormulaTV в шоуруме, четыре порта Gen 1 — комфортный минимум для офисной конфигурации с мышью, клавиатурой, внешним накопителем и USB-хабом одновременно. Большинство конкурентов на A520 предлагают лишь два порта Gen 1. Гигабитный сетевой адаптер Realtek обеспечивает проводное подключение 1 Гбит/с. Внутренние разъёмы добавляют USB 2.0 (9-pin) и USB 3.2 Gen 1 (19-pin) для передней панели корпуса.
HDMI и DisplayPort на GIGABYTE A520M DS3H V2 — когда они работают
GIGABYTE A520M DS3H V2 имеет HDMI и DisplayPort на задней панели, однако оба выхода активны только при установке APU с встроенной графикой: Ryzen 3000G (Picasso), Ryzen 4000G (Renoir) или Ryzen 5000G (Cezanne). При установке CPU без iGPU — Ryzen 5 3600, Ryzen 5 5600, Ryzen 9 5900X и других без суффикса G — изображение на задней панели отсутствует. В этом случае требуется дискретная видеокарта в слот PCIe x16. Аудиовыходы на чипе Realtek с поддержкой 7.1 работают независимо от типа процессора.
С чем сравнить в России — альтернативы GIGABYTE A520M DS3H V2
Рынок mATX-плат на AM4 в России представлен несколькими моделями схожего класса. Ключевые различия — количество слотов M.2, слотов RAM и набор видеовыходов.
| Модель | Чипсет | Слоты DDR4 / макс. объём | Слоты M.2 | PCIe x16 | Видеовыходы | USB 3.x задняя панель | Кому подойдёт |
|---|---|---|---|---|---|---|---|
| GIGABYTE A520M DS3H V2 | AMD A520 | 4 / 128 ГБ | 1 (PCIe 3.0 x4) | 1 × PCIe 3.0 | HDMI + DP | 4 × USB 3.2 Gen 1 | Офис, медиа, APU с объёмной памятью |
| ASRock A520M Pro4 | AMD A520 | 4 / 128 ГБ | 2 (PCIe 3.0 x4) | 1 × PCIe 3.0 | HDMI + DP + VGA | 2 × USB 3.2 Gen 1 | Медиасервер с двумя NVMe, тройной видеовыход |
| ASUS Prime A520M-K | AMD A520 | 2 / 64 ГБ | 1 (PCIe 3.0 x4) | 1 × PCIe 3.0 | HDMI + VGA | 2 × USB 3.2 Gen 1 | Минимальный офисный ПК с APU |
| MSI A520M-A PRO | AMD A520 | 2 / 64 ГБ | 1 (PCIe 3.0 x4) | 1 × PCIe 3.0 | HDMI + VGA | 2 × USB 3.2 Gen 1 | Бюджетный офис и мультимедиа |
Инженерный компромисс — что теряет сборка на A520 по сравнению с B550
Выбор GIGABYTE A520M DS3H V2 — осознанный отказ от разгона CPU ради меньшей стоимости платы. Чипсет A520 аппаратно блокирует множитель процессора — ни один программный инструмент не обходит это ограничение даже на CPU серии X. Разгон памяти через DOCP при этом доступен: частоты до 4733 МГц, если допускают планки и контроллер памяти конкретного CPU.
Для сборок без задачи разгона — офис, NAS, мультимедиа на APU — компромисс полностью оправдан. Если в перспективе нужен второй M.2 или разгон Ryzen — стоит рассмотреть платы на чипсете B550 того же форм-фактора mATX: GIGABYTE B550M DS3H или MSI MAG B550M Mortar WiFi.
Взгляд с другой стороны
Контраргумент. Зачем брать A520, если B550 в схожей цене предлагает второй M.2, PCIe 4.0 и возможность разгона?
Когда валиден. Если планируется Ryzen 5000 с NVMe PCIe 4.0, разгон CPU или два слота M.2 в одной сборке — аргумент справедлив. B550 окупает доплату возможностями.
Ответ. GIGABYTE A520M DS3H V2 рациональна там, где B550 избыточен: офисная станция с Ryzen 5 4600G, NAS с несколькими SATA-дисками, компактный рабочий ПК с объёмом ОЗУ 64–128 ГБ. Четыре слота DDR4 — аргумент, которого у большинства mATX на B550 в той же ценовой категории нет.
Совет редакции FormulaTV: «Для экономного офисного ПК с APU и ОЗУ от 32 ГБ — A520M DS3H V2 выигрывает у ряда B550 именно за счёт четырёх слотов памяти. Для чисто игровых сборок с дискретной GPU под Ryzen 5000 — смотрите на B550, разница в цене там окупается возможностями».
Часто задаваемые вопросы об A520M DS3H V2
GIGABYTE A520M DS3H V2 поддерживает пять семейств AMD AM4: Matisse (Ryzen 3000), Picasso (Ryzen 3000G), Renoir (Ryzen 4000G), Cezanne (Ryzen 5000G) и Vermeer (Ryzen 5000) — от Ryzen 3 3100 до Ryzen 9 5950X. Процессоры Ryzen 1000 и 2000 не поддерживаются: чипсет A520 рассчитан на третье поколение и новее. Перед покупкой CPU сверьтесь с актуальным CPU Support List на сайте GIGABYTE для конкретной ревизии платы.
Может потребоваться, если плата поставлена с ранней прошивкой без поддержки Vermeer или Cezanne. GIGABYTE A520M DS3H V2 поддерживает Q-Flash Plus — запишите BIOS-файл на FAT32-флешку до 32 ГБ и обновите плату одной кнопкой на задней панели без установленного процессора и памяти. Версию прошивки на конкретном экземпляре можно уточнить у менеджеров FormulaTV до покупки.
На GIGABYTE A520M DS3H V2 один слот M.2 формата 2280, поддерживающий PCIe 3.0 x4 (NVMe) и SATA. Подходит большинство NVMe SSD длиной 2280 мм на шине PCIe 3.0. Второй накопитель подключается через один из четырёх SATA-портов. Если нужны два слота M.2 — рассмотрите платы на чипсете B550: ASRock B550M Pro4 или GIGABYTE B550M DS3H.
Разгон памяти через профили DOCP (аналог XMP для AMD) на GIGABYTE A520M DS3H V2 доступен — плата поддерживает частоты до 4733 МГц. Активируйте DOCP в BIOS в разделе Advanced Memory Settings или Tweaker. Разгон процессора недоступен — множитель CPU аппаратно заблокирован чипсетом A520, это не ограничение прошивки.
Нет — GIGABYTE A520M DS3H V2 не имеет встроенного Wi-Fi и Bluetooth. Для беспроводного подключения нужен отдельный адаптер: USB Wi-Fi-адаптер (не занимает слот расширения) или PCIe-карта в единственный слот x16. USB-вариант проще и дешевле для большинства офисных конфигураций.
HDMI и DisplayPort на задней панели GIGABYTE A520M DS3H V2 работают только с APU — процессорами со встроенной графикой: Ryzen 3000G (Picasso), Ryzen 4000G (Renoir), Ryzen 5000G (Cezanne). При CPU без iGPU — Ryzen 5 3600, Ryzen 5 5600, Ryzen 7 5800X — изображения на задней панели нет. В таком случае нужна дискретная видеокарта в слоте PCIe x16.
В комплект GIGABYTE A520M DS3H V2 входят: материнская плата, 2 кабеля SATA, инструкция пользователя и заглушка задней панели I/O. Кулер процессора, крепёж для M.2 накопителя и термопаста в комплект не включены — приобретаются отдельно. Тип поставки RTL: коробочная упаковка с полным комплектом документации.
