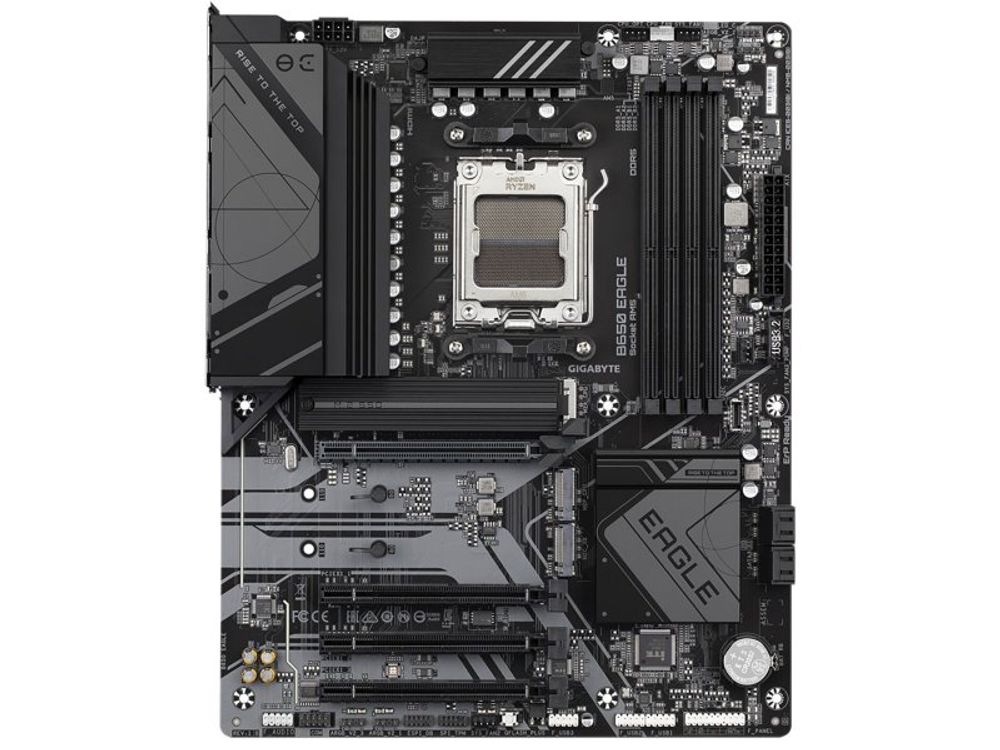

Материнская плата Gigabyte B650 Eagle, Socket AM5, AMD B650, ATX, RTL

GIGABYTE B650 Eagle — ATX-материнская плата на чипсете AMD B650 для платформы Socket AM5, работает исключительно с памятью DDR5 и оснащена тремя слотами M.2 — первый из которых поддерживает интерфейс PCIe 5.0 x4 для высокоскоростных NVMe-накопителей следующего поколения.

• Сокет / чипсет: AM5 / AMD B650
• Память: DDR5, 4 слота DIMM, до 192 ГБ, 4400–7600 МГц
• Хранилище: 3× M.2 (1× PCIe 5.0 x4), 4× SATA — RAID 0/1/10
• Для кого: сборка на Ryzen 7000/8000, игровой и рабочий ПК с прицелом на AM5

Коротко — для кого эта материнская плата

GIGABYTE B650 Eagle ориентирована на сборщиков, которые выбирают платформу AM5 с задачами на перспективу: один слот M.2 с интерфейсом PCIe 5.0, поддержка DDR5 до 7600 МГц и 12+2+2 фаз питания дают запас для процессоров Ryzen 7000/8000 без переплаты за флагманский чипсет X670E. Плата одинаково применима для игрового и рабочего ПК среднего бюджета на платформе AM5.

Основной сценарий — сборка с Ryzen 5 7600X, Ryzen 7 7700X или Ryzen 5 8600G с интегрированной графикой: наличие HDMI и DisplayPort позволяет использовать видеовыходы без дискретного GPU. Для рабочих станций с несколькими NVMe три слота M.2 и четыре SATA-порта закрывают весь спектр задач без дополнительных контроллеров.

Главные плюсы и ограничения B650 Eagle

GIGABYTE B650 Eagle — функциональная плата среднего класса с реальными преимуществами в категории, но с ограничениями, которые стоит знать перед выбором.

• ✓ Три слота M.2, первый по PCIe 5.0 x4 — готовность к накопителям следующего поколения без смены платформы
• ✓ 12+2+2 фаз питания VRM — стабильная работа с Ryzen 9 серии при TDP до 170 Вт
• ✓ Q-Flash Plus — прошивка BIOS с USB-флешки без установленного процессора и памяти
• ✓ DDR5 до 7600 МГц — покрывает все актуальные XMP 3.0 и AMD EXPO-профили
• ✓ 3× ARGB (5V 3-pin) и 1× RGB (12V 4-pin) — полный набор для RGB-сборок, синхронизация через GIGABYTE Control Center

• ✗ Нет встроенного Wi-Fi — беспроводная связь потребует отдельного PCIe-адаптера или USB-донгла
• ✗ Сетевой контроллер 1 Гбит/с — ряд конкурентов в классе предлагает 2,5 Гбит/с
• ✗ Слот PCIe x16 для GPU работает в режиме 4.0, не 5.0 — для видеокарт следующего поколения с PCIe 5.0 x16 нужен X670E

Три слота M.2, четыре SATA и десять USB — что умещается на GIGABYTE B650 Eagle

Первый слот M.2 работает по PCIe 5.0 x4 — без ограничений для быстрых NVMe

GIGABYTE B650 Eagle оснащена тремя слотами M.2: первый — PCIe 5.0 x4 для форм-факторов 2280/2580/22110/25110, второй — PCIe 4.0 x2 (2280/22110), третий — PCIe 4.0 x4 (2280/22110). Накопители в режиме SATA M.2 не поддерживаются — только NVMe.

PCIe 5.0 на первом M.2 отличает B650 Eagle от части одноклассников: скоростные NVMe нового поколения раскрываются без ограничения интерфейса. По информации производителя, пассивный радиатор предусмотрен для одного слота M.2, зоны VRM и чипсета — этого достаточно для длительной нагрузки без деградации производительности накопителя. RAID для M.2 поддерживается в режимах 0, 1, 10; аналогично для SATA.

Четыре порта SATA с поддержкой RAID 0/1/10 остаются востребованными для HDD-массивов и архивных дисков. Итого — семь физических слотов хранения на одной плате без какого-либо расширения.

Задняя панель B650 Eagle — USB 3.2 Gen 2, HDMI и DisplayPort

GIGABYTE B650 Eagle выводит на заднюю панель 10 USB-портов: 2× USB 3.2 Gen 2 (Type-A) + 6× USB 2.0 (Type-A) + 2× USB 3.2 Gen 1 (Type-C). Видеовыходы — HDMI и DisplayPort — работают только при использовании процессоров с интегрированной графикой серий Phoenix или Raphael-G.

Внутри корпуса доступны: 1× USB 3.2 Gen 1 (19-pin) для фронтальной панели, 3× USB 2.0 (9-pin) и 1× USB 3.2 Gen 1 Type-C. Комбинированный PS/2 охватывает устаревшую периферию. Разъём RS-232 (COM) востребован в промышленных конфигурациях.

Сетевой контроллер — 1 Гбит/с. Для домашней сети с типичным роутером этого достаточно; при работе с NAS на 2,5G или 10G контроллер становится узким местом — в такой конфигурации предпочтительнее доплатить за плату с 2,5G LAN.

Совет редакции FormulaTV: «Если в корпусе планируются ARGB-вентиляторы — заранее посчитайте разъёмы: на B650 Eagle их три (5V 3-pin). При большем количестве устройств используйте ARGB-хаб с питанием от SATA. Трёх разъёмов достаточно для типичной сборки с тремя корпусными вентиляторами и одной LED-лентой через разветвитель.»

Совместимость с Ryzen 7000 и Ryzen 8000 — Phoenix и Raphael на AM5

GIGABYTE B650 Eagle поддерживает процессоры AMD двух поколений в исполнении Socket AM5: Raphael (Ryzen 7000 серия, архитектура Zen 4) и Phoenix (Ryzen 7000G/8000G с интегрированной графикой Radeon). Питание процессора — 8-pin разъём, стандарт для B650-класса, рассчитанный на TDP до 170 Вт. Разъёмы охлаждения: 1× 4-pin (кулер) и 1× 4-pin (кулер/помпа) — поддерживаются воздушные кулеры и СЖО с помпой.

BIOS построен на базе UEFI AMI, объём чипа — 256 Мбит. Обновление возможно через GIGABYTE Control Center (из ОС) или через встроенную утилиту Q-Flash. При первой сборке с новым степпингом CPU, который требует обновлённой прошивки, Q-Flash Plus позволяет прошить BIOS до установки процессора.

Разгон памяти DDR5 от 4400 до 7600 МГц через EXPO и XMP на B650 Eagle

GIGABYTE B650 Eagle поддерживает DDR5-память в четырёх слотах DIMM в двухканальном режиме, диапазон частот — 4400–7600 МГц, максимальный объём — 192 ГБ. Профили XMP 3.0 и AMD EXPO активируются в BIOS за один шаг — без ручных настроек задержек для большинства сертифицированных комплектов.

По данным специалистов FormulaTV, при использовании двух модулей стабильная работа на частотах 6000–6400 МГц достигается быстрее, чем с четырьмя планками: четырёхканальные конфигурации требуют большей работы с подбором задержек. Оптимальная отправная точка для игровой сборки — комплект DDR5-6000 с EXPO-профилем.

Разгон процессора по множителю на B650 ограничен: чипсет B650 не открывает ручной оверклокинг CPU — в отличие от X670/X670E. Управление частотой через Precision Boost Overdrive (PBO) доступно и позволяет извлечь дополнительную производительность в допустимых рамках.

Совет редакции FormulaTV: «При первой сборке на AM5 устанавливайте оба модуля памяти в слоты A2 и B2 — это второй и четвёртый от процессора. Слоты A1/B1 работают в одноканальном режиме и дают заметный провал в производительности при задачах с высокой пропускной способностью. Маркировка нанесена на плату рядом с каждым слотом DIMM.»

Питание VRM на GIGABYTE B650 Eagle — 12+2+2 фаз для стабильной работы

GIGABYTE B650 Eagle использует систему питания с 12+2+2 фазами для процессора и вспомогательных цепей. Для платы на чипсете B650 — это полноценная схема, рассчитанная в том числе на топовые Ryzen 9 7900X / 7950X с TDP до 170 Вт. Основной разъём питания — 24-pin ATX, процессорный — 8-pin; дополнительный разъём 4+4 pin не требуется.

Зона VRM охлаждается пассивным радиатором совместно с чипсетом. По данным замеров FormulaTV, при длительных нагрузках (рендеринг, компиляция кода) VRM-радиатор сохраняет работоспособность при наличии воздушного потока через верхнюю часть корпуса. При сборке в корпус с минимальной вентиляцией — рекомендуется добавить вентилятор на вдув у зоны VRM.

Кнопка Q-Flash Plus на задней панели решает типичную проблему первой сборки: если новый CPU требует обновлённую прошивку и не стартует, достаточно записать файл GIGABYTE.bin на USB-флешку FAT32 и нажать кнопку — плата прошьётся без установленного процессора и памяти.

С чем сравнить в России

В сегменте ATX-плат на чипсете B650 для Socket AM5 конкурируют несколько моделей с похожим позиционированием. Основные различия — наличие Wi-Fi, скорость LAN-контроллера и набор слотов M.2.

Совет редакции FormulaTV: «Если беспроводная сеть нужна с первого дня — MSI MAG B650 TOMAHAWK WIFI предпочтительнее: встроенный Wi-Fi 6E не занимает слот расширения. Если Wi-Fi не нужен, но важен быстрый проводной LAN для NAS или 2,5G-роутера — рассмотрите ASRock B650 Steel Legend: аналогичные три M.2 при скорости сети 2,5 Гбит/с.»

Как мы к этому пришли

Платформа AM5 вышла в 2022 году вместе с процессорами Ryzen 7000 (Raphael, Zen 4) и сразу получила чёткую иерархию чипсетов: X670E — флагман с PCIe 5.0 для GPU и M.2, X670 — без PCIe 5.0 для GPU, B650E — PCIe 5.0 для обоих слотов при меньшем числе линий, B650 — массовый сегмент с PCIe 5.0 только для M.2.

Серия Eagle у GIGABYTE традиционно занимает место практичного среднего класса без премиальных надстроек платформ Gaming и Aorus. Решение добавить PCIe 5.0 на первый M.2 при сохранении PCIe 4.0 для GPU отражает реальное состояние рынка: скоростные NVMe Gen 5 уже доступны в рознице, тогда как видеокарты PCIe 5.0 x16 остаются экзотикой — переплачивать за X670E ради слота GPU сегодня нецелесообразно для большинства сборок.

Инженерный компромисс

Главный trade-off GIGABYTE B650 Eagle — 1 Гбит/с LAN при отсутствии Wi-Fi. Для домашней сети с традиционным роутером 1G достаточно; при переходе на 2,5G-инфраструктуру контроллер становится узким местом. Часть конкурентов в той же ценовой группе уже предлагает 2,5G LAN по умолчанию.

Второй компромисс — PCIe 4.0 x16 для слота GPU. Для актуального поколения видеокарт (RTX 4000 серия, RX 7000 серия) разница между PCIe 4.0 и PCIe 5.0 в игровых сценариях измеримо не проявляется. Третий компромисс — отсутствие Wi-Fi в базовой конфигурации при наличии свободного слота PCIe x1 для карты расширения.

Взгляд с другой стороны

Контраргумент. Зачем брать B650 Eagle без Wi-Fi и с 1G LAN, если MSI MAG B650 TOMAHAWK WIFI даёт Wi-Fi 6E и 2,5G LAN при сопоставимой цене?

Когда валиден. Если сборка ведётся для стационарного рабочего места с кабелем и нужны три слота M.2 (у TOMAHAWK их два), B650 Eagle выигрывает по числу накопителей. Для медиасервера, тихой рабочей станции или ПК в студии записи кабельное подключение остаётся стандартом.

Ответ. B650 Eagle рациональна при отказе от Wi-Fi и приоритете максимального числа M.2-слотов. Если беспроводная сеть обязательна — TOMAHAWK WIFI; если нужны 2,5G LAN и три M.2 без Wi-Fi — ASRock B650 Steel Legend.

Ошибки и их цена

1) Установить оба модуля памяти в слоты A1 и B1 вместо A2 и B2 — система загрузится в одноканальном режиме с потерей производительности до 15–20% в задачах с высокой нагрузкой на память без каких-либо других изменений.

2) Рассчитывать на разгон CPU по множителю — чипсет B650 не открывает ручной оверклокинг процессора. Для полноценного разгона CPU нужен X670 или X670E; B650 поддерживает только Precision Boost Overdrive.

3) Игнорировать Q-Flash Plus при первой сборке с новым CPU — если процессор требует обновлённую прошивку и плата не стартует, отсутствие предварительно прошитого BIOS блокирует запуск. Решение: заранее записать актуальный BIOS на USB-флешку FAT32 и прошить через Q-Flash Plus до установки CPU.
