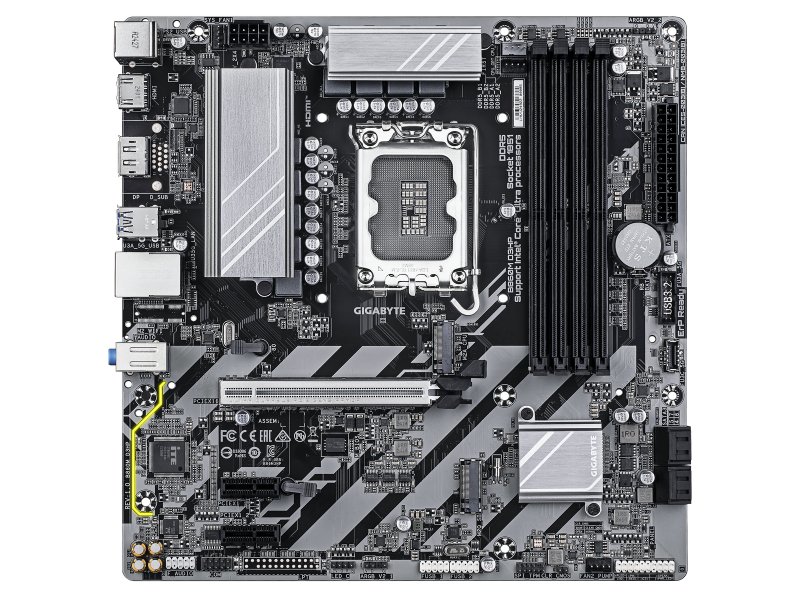

GIGABYTE B860M D3HP — материнская плата формата mATX на чипсете Intel B860 под сокет LGA 1851 с поддержкой процессоров Intel Core Ultra 200 (Arrow Lake) и памяти DDR5 диапазоном 5600–9066 МГц — для компактной сборки на актуальной платформе Intel без разгона CPU.
- Форм-фактор: mATX, 244 × 244 мм
- Сокет / чипсет: LGA 1851 / Intel B860
- Память: 4 слота DDR5 DIMM, до 256 ГБ, 5600–9066 МГц, двухканальный режим
- Для кого: компактный или домашний ПК на Arrow Lake без разгона процессора
Коротко — для кого эта материнская плата
GIGABYTE B860M D3HP закрывает типовую задачу: надёжная, компактная основа для ПК на Intel Core Ultra 200 (Arrow Lake) без оверклокинга ядер. Плата предлагает слот PCIe 5.0 x16 для актуальных видеокарт, два M.2 PCIe 4.0, четыре SATA и широкий диапазон DDR5 — достаточно для игрового или рабочего ПК среднего класса в корпусе mATX или ATX.
Главные плюсы и ограничения B860M D3HP
GIGABYTE B860M D3HP сочетает современную платформу LGA 1851 с компактным форм-фактором и набором интерфейсов выше среднего для чипсета B860.
- ✓ Слот PCIe 5.0 x16 — поддерживает актуальные GPU без ограничений пропускной способности
- ✓ 4 слота DDR5 с диапазоном 5600–9066 МГц и XMP 3.0 — запас по частоте памяти на несколько лет
- ✓ 2 × M.2 PCIe 4.0 x4 + 4 × SATA с RAID 0/1/5/10 — гибкая конфигурация хранилища
- ✓ 2 × ARGB (3pin 5V) и 1 × RGB (4pin 12V) — синхронизация подсветки через GIGABYTE Control Center
- ✓ COM-порт RS-232 — редкость для mATX, актуально для промышленного или унаследованного оборудования
- ✗ Чипсет Intel B860 не поддерживает разгон процессора — для оверклокинга CPU нужна плата на Z890
- ✗ Один разъём для корпусного вентилятора (4pin) — при нескольких вентиляторах потребуется PWM-хаб
- ✗ Сетевой адаптер — 1 Гбит/с без Wi-Fi; для беспроводного подключения нужен отдельный модуль или адаптер
Память DDR5 и хранилище
Четыре слота DDR5 с диапазоном 5600–9066 МГц на B860M D3HP
GIGABYTE B860M D3HP оснащена четырьмя слотами DIMM для DDR5-модулей в двухканальном режиме с максимальным объёмом 256 ГБ. Диапазон рабочих частот — 5600–9066 МГц, что перекрывает как базовые JEDEC-профили DDR5, так и высокие XMP 3.0-профили актуальных комплектов.
Чипсет B860, по информации производителя, поддерживает разгон памяти через XMP, но блокирует разгон множителя CPU. На практике: активировать XMP-профиль DDR5-7200 в BIOS — штатный сценарий; поднять частоту процессора за пределы официального буста — невозможно. По наблюдениям специалистов FormulaTV, при заполнении всех четырёх слотов высокочастотными модулями оптимальные стабильные профили лежат в диапазоне 5600–6400 МГц — выше потребуется ручная подстройка таймингов в BIOS.
Два M.2 PCIe 4.0 и четыре SATA — конфигурация хранилища B860M D3HP
GIGABYTE B860M D3HP предлагает два слота M.2 форм-фактора 2280, оба в режиме PCIe 4.0 x4 — пропускная способность каждого до 7 ГБ/с. Дополнительно — четыре порта SATA с поддержкой RAID-массивов уровней 0, 1, 5 и 10.
Практически это позволяет установить два NVMe-накопителя (системный диск и медиахранилище) плюс до четырёх SATA-устройств — HDD или 2,5-дюймовых SSD одновременно. По информации GIGABYTE, оба слота M.2 работают независимо и не разделяют пропускную способность с SATA-портами. Для домашнего ПК — с запасом, для рабочей станции с объёмными проектами — достаточно.
Совет редакции FormulaTV: «При установке двух NVMe-накопителей размещайте системный SSD в верхний слот M.2 — он ближе к зоне обдува от процессорного кулера и в большинстве корпусов получает лучший воздушный поток. Нижний слот оставьте для медиадиска или рабочего хранилища».
Разъёмы и подключение
Задняя панель B860M D3HP — USB, видеовыходы и сеть
Задняя панель GIGABYTE B860M D3HP включает: комбинированный PS/2, три порта USB 2.0, три порта USB 3.2 Gen 1 (до 5 Гбит/с), один DisplayPort, один HDMI и гигабитный RJ-45. Видеовыходы работают со встроенной графикой Intel Arc процессоров Arrow Lake — без дискретной карты можно подключить два монитора одновременно.
USB-набор задней панели — шесть портов суммарно, причём три скоростных Gen 1 удобны для внешних SSD и быстрых флешек. Для систем с процессором Arrow Lake без встроенной графики (суффикс F в названии модели) видеовыходы на плате не работают — необходима дискретная видеокарта. Сетевой адаптер — 1 Гбит/с, Wi-Fi в комплект не входит.
Внутренние разъёмы — USB Type-C, RGB и COM на B860M D3HP
Внутри корпуса GIGABYTE B860M D3HP предоставляет: один разъём USB 3.2 Gen 1 на 19 контактов (для передних панелей корпусов с полноразмерным USB-A), два разъёма USB 2.0 на 9 контактов и один внутренний разъём USB 3.2 Gen 1 Type-C — для корпусов с портом Type-C на передней панели.
Подсветка: два разъёма ARGB (5V, 3pin) и один RGB (12V, 4pin), управление через GIGABYTE Control Center. Разъёмы СО — два 4-контактных: один для кулера, второй совмещённый (кулер / помпа СЖО). Один разъём для корпусного вентилятора. COM-порт RS-232 на плате — нетипичная деталь для mATX: делает B860M D3HP пригодной для промышленных задач или устаревшей периферии без переходников.
Питание, VRM и BIOS
Схема 4+1+2 фазы и пассивное охлаждение VRM на GIGABYTE B860M D3HP
GIGABYTE B860M D3HP использует схему питания 4+1+2 фазы (4 фазы CPU + 1 SA + 2 GT для встроенной графики) с пассивными радиаторами на зоне VRM и чипсете. Питание — стандартное: 24-контактный ATX и 8-контактный EPS для процессора.
Схема 4+1+2 соответствует классу бюджетных плат B860 и рассчитана на работу с Arrow Lake в штатном режиме TDP. По наблюдениям специалистов FormulaTV, пассивное охлаждение VRM справляется с нагрузкой при типовых сценариях работы. При длительной многопоточной нагрузке с процессорами, имеющими расширенный PL2 выше 150 Вт, рекомендуется обеспечить направленный воздушный поток в районе верхней части платы — корпусным вентилятором или потоком от башенного кулера.
BIOS: 256 МБ Flash ROM, UEFI AMI — с поддержкой Q-Flash для обновления прошивки непосредственно из UEFI без необходимости загружать операционную систему.
Совет редакции FormulaTV: «Перед первым запуском системы проверьте актуальность версии BIOS на сайте GIGABYTE — для новых степпингов Arrow Lake могут потребоваться обновлённые микрокоды. Q-Flash позволяет обновить прошивку с USB-флешки прямо в UEFI, без установленной ОС».
С чем сравнить B860M D3HP в России
В 2026 году на рынке присутствует несколько mATX-плат на чипсете Intel B860 под LGA 1851. Ниже — сравнение по ключевым характеристикам.
| Модель | Чипсет | Слоты DDR5 | M.2 слоты | PCIe x16 | Внутренний USB-C | RGB / ARGB | Кому подойдёт |
|---|---|---|---|---|---|---|---|
| GIGABYTE B860M D3HP | Intel B860 | 4 × DDR5 (до 9066 МГц) | 2 × PCIe 4.0 x4 | PCIe 5.0 | Да (3.2 Gen1) | 2× ARGB + 1× RGB | Компактная сборка с подсветкой и COM-портом |
| ASRock B860M Pro RS | Intel B860 | 4 × DDR5 | 2 × PCIe 4.0 x4 | PCIe 5.0 | Да | 1× ARGB + 1× RGB | Схожая аудитория, усиленный VRM |
| MSI MAG B860M MORTAR | Intel B860 | 4 × DDR5 | 2 × PCIe 4.0 x4 | PCIe 5.0 | Да | 2× ARGB + 1× RGB | Игровая сборка mATX, акцент на VRM |
| ASUS PRIME B860M-A | Intel B860 | 4 × DDR5 | 1 × PCIe 4.0 x4 | PCIe 5.0 | Нет | 1× ARGB | Офисная или начальная домашняя сборка |
По информации производителя, GIGABYTE B860M D3HP выделяется среди аналогов наличием двух ARGB-заголовков, COM-порта RS-232 и поддержкой XMP-профилей до 9066 МГц — одно из наиболее высоких значений для класса B860 mATX. ASUS PRIME B860M-A уступает по количеству M.2 и не имеет внутреннего Type-C; MSI MAG B860M MORTAR предлагает более мощный VRM, но как правило стоит дороже.
Взгляд с другой стороны
Контраргумент. За сопоставимую цену существуют платы на Z790 под LGA 1700 с полным разгоном CPU и зрелой экосистемой — при наличии процессора 12–14-го поколения переход на LGA 1851 лишён смысла.
Когда валиден. Если уже куплен или планируется процессор Core i5/i7/i9 14-го поколения — B860M D3HP физически несовместима (разные сокеты). Смысл в B860M D3HP появляется только при старте сборки с нуля на Arrow Lake.
Ответ. GIGABYTE B860M D3HP рациональна как базовая плата для новой платформы LGA 1851 с акцентом на компактность и стоимость. Задача — разгон процессора Arrow Lake — требует Z890. Задача — надёжная актуальная платформа с DDR5, двумя M.2 и подсветкой в корпусе mATX — B860M D3HP закрывает её без компромиссов.
Ошибки при сборке на B860M D3HP
1) Попытка установить процессор LGA 1700 (12–14-е поколение) в сокет LGA 1851 — физически несовместимо. Контактные площадки разные, плата не включится. Цена: повреждение контактов сокета и выход из строя материнской платы.
2) Расчёт на разгон CPU через BIOS чипсета B860 — ограничение аппаратное, не программное. Множитель CPU заблокирован на уровне платформы. Цена: потраченное время без результата; для разгона ядер нужна плата Z890.
3) Установка четырёх модулей DDR5 с агрессивными XMP-профилями выше DDR5-7000 без проверки стабильности — при четырёх занятых слотах нагрузка на контроллер памяти возрастает. Цена: нестабильность при загрузке, ошибки памяти. Правило: при четырёх модулях начинать с умеренного XMP-профиля (DDR5-6000–6400) и тестировать стабильность перед повышением.
Часто задаваемые вопросы о GIGABYTE B860M D3HP
GIGABYTE B860M D3HP поддерживает процессоры Intel Core Ultra 200 серии (Arrow Lake) под сокет LGA 1851 — например, Core Ultra 5 245, Core Ultra 7 265, Core Ultra 9 285. Процессоры 12–14-го поколения (LGA 1700) физически несовместимы: форм-фактор сокета другой, установить их невозможно. Актуальный список поддерживаемых CPU публикует GIGABYTE на официальной странице модели — проверяйте его при выборе процессора, особенно при выходе новых степпингов.
GIGABYTE B860M D3HP поддерживает XMP 3.0 — разгон памяти через стандартные профили активируется в BIOS (раздел настроек памяти). Достаточно выбрать XMP-профиль и сохранить настройки: плата применит заводской профиль комплекта автоматически. Разгон процессора (изменение множителя CPU) чипсет B860 не поддерживает — это ограничение платформы, не конкретной модели платы. Для разгона CPU на Arrow Lake нужна плата на Z890.
GIGABYTE B860M D3HP имеет два слота M.2 — оба поддерживают форм-фактор 2280 (длина 80 мм) и работают в режиме PCIe 4.0 x4. Это позволяет установить два NVMe-накопителя одновременно. Дополнительно — четыре порта SATA для обычных 2,5- или 3,5-дюймовых дисков. Итого: два NVMe M.2 + до четырёх SATA-устройств одновременно. Слоты работают независимо, не делят пропускную способность между собой.
В коробку GIGABYTE B860M D3HP входят: сама материнская плата, крепёжный комплект (винты, стойки для корпуса), комплект кабелей (SATA-кабели для подключения дисков) и документация. Система охлаждения CPU, оперативная память, накопители и корпус в комплект не входят — они приобретаются отдельно. Заглушка задней панели (I/O shield) у современных плат GIGABYTE, как правило, интегрирована непосредственно в плату.
Да — на задней панели GIGABYTE B860M D3HP есть один HDMI и один DisplayPort. Они работают при условии, что установлен процессор Arrow Lake со встроенной графикой Intel Arc (модели без суффикса F — например, Core Ultra 7 265, Core Ultra 5 245). Можно подключить два монитора одновременно. Если процессор без встроенного GPU (суффикс F в названии: Core Ultra 7 265F и подобные) — видеовыходы на плате не работают, нужна дискретная видеокарта.
GIGABYTE B860M D3HP подходит для игровой сборки начального и среднего уровня: слот PCIe 5.0 x16 принимает любую актуальную видеокарту без ограничений по полосе, два M.2 PCIe 4.0 достаточно для быстрого системного SSD и игровой библиотеки. Разгон CPU недоступен (чипсет B860), однако большинство игровых нагрузок на это не реагируют. Если цель — максимальная производительность с разгоном процессора Arrow Lake, рассмотрите плату на Z890.
GIGABYTE B860M D3HP поддерживает обновление BIOS через встроенную утилиту Q-Flash: скачайте файл прошивки с официального сайта GIGABYTE для модели B860M D3HP, запишите на USB-флешку в формате FAT32, войдите в UEFI (клавиша Delete при загрузке) и запустите Q-Flash. Процесс занимает несколько минут; во время прошивки не отключайте питание. BIOS-микросхема — 256 МБ Flash ROM, формат UEFI AMI BIOS.
