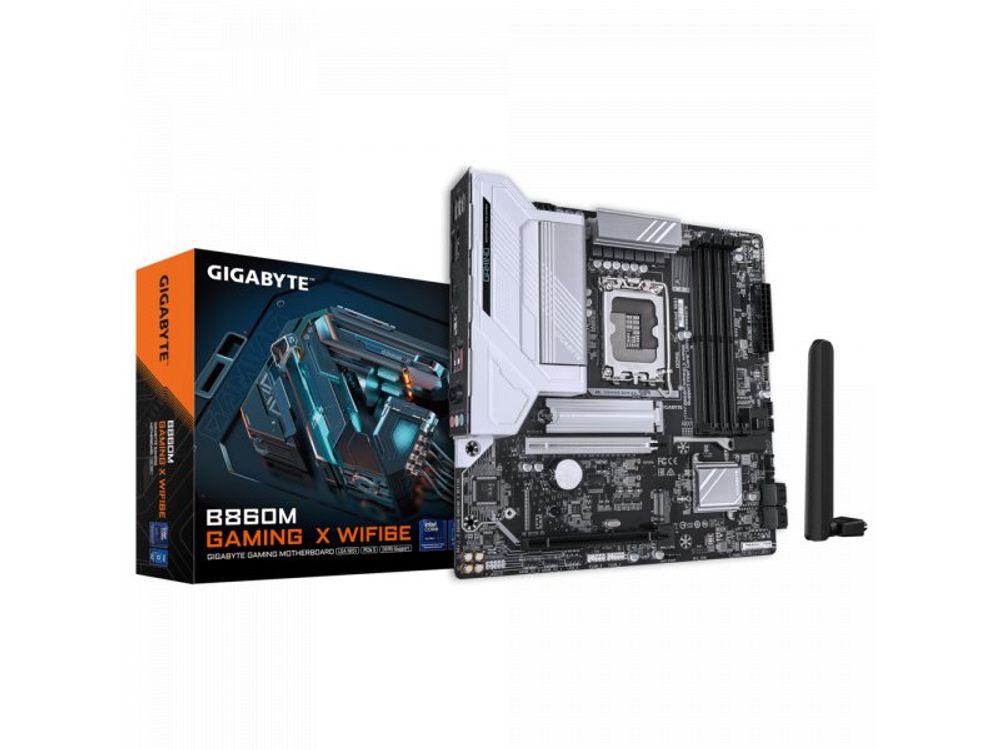

Материнская плата Gigabyte B860m Gaming X Wifi6e, Socket LGA 1851, Intel B860, mATX, RTL

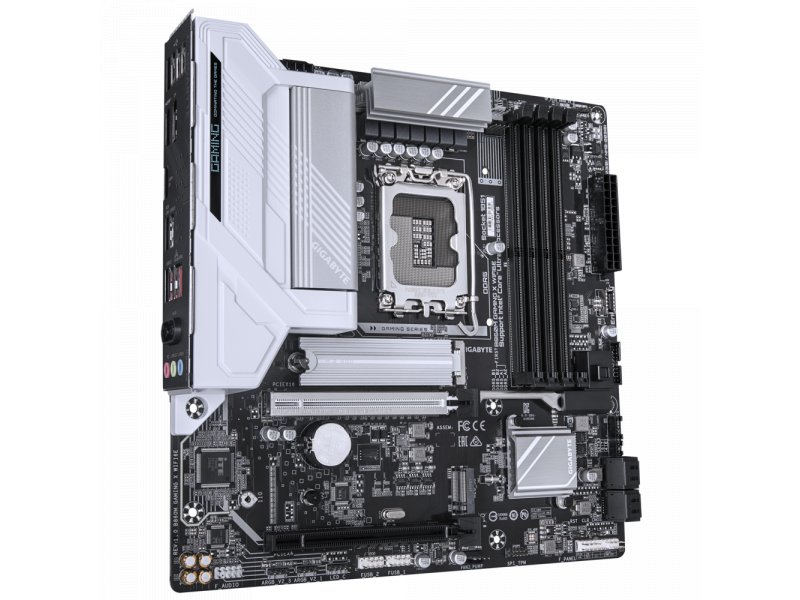

Gigabyte B860M Gaming X WiFi6E — материнская плата форм-фактора mATX под сокет Socket LGA 1851 на чипсете Intel B860, рассчитанная на процессоры поколения Arrow Lake. Поддерживает DDR5-память до 9200 МГц, два слота M.2 с PCIe 5.0 и встроенный адаптер Wi-Fi 6E (Intel AX211) — компактное решение для игровой или рабочей сборки в корпус mATX.

• Сокет / чипсет: LGA 1851 / Intel B860 (Arrow Lake)
• Память: 4 × DDR5 DIMM, до 256 ГБ, 5600–9200 МГц
• Хранилище: 2 × M.2 (PCIe 5.0 x4 + PCIe 4.0 x4), 4 × SATA
• Для кого: игровые и мультимедийные сборки в компактный корпус mATX

Коротко — для кого эта материнская плата

Gigabyte B860M Gaming X WiFi6E — оптимальная основа для компактной игровой сборки на процессорах Intel Arrow Lake, когда нужен быстрый накопитель PCIe 5.0, актуальная беспроводная связь Wi-Fi 6E и плата, которая не требует корпус полного ATX-размера. Чипсет Intel B860 занимает средний сегмент: он поддерживает разгон памяти (XMP/EXPO), но не позволяет разгонять множитель процессора — для оверклокинга CPU нужен Z890.

Главные плюсы и ограничения Gigabyte B860M Gaming X WiFi6E

Плата закрывает большинство задач для игровой или мультимедийной сборки в формате mATX, не жертвуя ключевыми возможностями платформы LGA 1851.

• ✓ Слот PCIe 5.0 x16 под видеокарту и слот M.2 PCIe 5.0 x4 — поддержка актуальных и следующих поколений GPU и NVMe-накопителей
• ✓ Wi-Fi 6E (Intel AX211) и Bluetooth 5.3 в комплекте — не нужны отдельные адаптеры, антенны уже включены в поставку
• ✓ 4 слота DDR5 DIMM до 256 ГБ с поддержкой частот до 9200 МГц — хороший запас по объёму и скорости памяти
• ✓ Порт USB4 на задней панели — совместимость с быстрыми внешними накопителями и мониторами с DisplayPort Alt Mode
• ✓ Кнопка Q-Flash Plus позволяет обновить BIOS без установленного процессора и памяти

• ✗ Intel B860 не поддерживает разгон процессора — для оверклокинга CPU нужен чипсет Z890
• ✗ Только один разъём для корпусного вентилятора (4 pin) — при сложных системах охлаждения потребуется хаб или корпус с собственным контроллером
• ✗ Форм-фактор mATX (244 × 244 мм) ограничивает выбор корпуса — полноразмерные ATX-корпуса используют доступное пространство неэффективно

Платформа LGA 1851 и чипсет Intel B860 — что важно знать перед сборкой

Gigabyte B860M Gaming X WiFi6E и процессоры Arrow Lake — совместимость

Gigabyte B860M Gaming X WiFi6E поддерживает процессоры Intel Arrow Lake (Core Ultra 200-й серии) в сокете LGA 1851. Это текущее поколение платформы Intel, и плата рассчитана именно на него — предыдущие Raptor Lake в LGA 1700 сюда не подходят: у платформ разные разъёмы.

Чипсет Intel B860 является сбалансированным вариантом между бюджетным H810 и флагманским Z890. Он поддерживает профили XMP 3.0 и EXPO для разгона памяти до заявленных производителем частот, но множитель процессора заблокирован. Питание процессора реализовано через разъём 8 pin при схеме 8+1+2 фазы — достаточно для Arrow Lake в штатном режиме и при небольшом авторазгоне Boost.

Зона VRM, чипсет и один из слотов M.2 прикрыты пассивными радиаторами — активного охлаждения на плате нет, что соответствует классу B860-платформы.

Память DDR5 — частоты и конфигурации на Gigabyte B860M Gaming X WiFi6E

Gigabyte B860M Gaming X WiFi6E оснащена четырьмя слотами DIMM для DDR5, что позволяет реализовать двухканальный режим с двумя или четырьмя модулями. Максимальный объём — 256 ГБ, диапазон поддерживаемых частот — от 5600 до 9200 МГц.

По наблюдениям редакции FormulaTV, при использовании комплектов DDR5 с XMP-профилями на 6400–7200 МГц платформа Arrow Lake работает стабильно из коробки без дополнительных настроек в BIOS. Для частот выше 7600 МГц рекомендуется проверять совместимость модулей памяти с QVL-листом платы.

Двухканальный режим активируется при установке модулей в слоты A2 и B2 (второй и четвёртый) — стандартная рекомендация для платформ Intel при использовании двух планок.

Совет от Редакции FormulaTV: «Если собираете систему с прицелом на апгрейд — начните с двух модулей по 16 ГБ в слоты A2/B2, оставив два слота свободными. При переходе на 64 ГБ проще доставить ещё два идентичных модуля той же серии, чем менять все четыре — разные ревизии одной модели DDR5 не всегда дают стабильный XMP при смешивании».

Хранилище и расширение — накопители, SATA и PCIe

Два слота M.2 на Gigabyte B860M Gaming X WiFi6E — PCIe 5.0 и PCIe 4.0

Gigabyte B860M Gaming X WiFi6E предлагает два разъёма M.2: первый работает по интерфейсу PCIe 5.0 x4 и принимает накопители формата 2280, второй — PCIe 4.0 x4 с поддержкой форматов 2280, 2580, 22110 и 25110. Оба — только NVMe, SATA M.2 не поддерживаются.

Слот PCIe 5.0 x4 рассчитан на накопители с пиковой скоростью чтения до 14 000 МБ/с — актуальный класс для флагманских SSD 2024–2025 годов. Слот PCIe 4.0 x4 обеспечивает до ~7000 МБ/с — достаточно для большинства рабочих и игровых задач. По информации производителя, первый слот M.2 (PCIe 5.0) прикрыт пассивным радиатором, входящим в комплектацию платы.

Дополнительно доступны четыре порта SATA III с поддержкой массивов RAID 0, 1, 5, 10 — для дополнительных HDD или SATA SSD в корпусных отсеках.

Слоты PCIe для видеокарты и карт расширения

Gigabyte B860M Gaming X WiFi6E имеет один полноскоростной слот PCIe 5.0 x16 для видеокарты и второй слот PCIe 4.0 в режиме x4 — для NVMe-карты расширения, сетевого адаптера или другой опциональной периферии. Форм-фактор mATX ограничивает количество слотов расширения относительно полноразмерного ATX, но для игровой сборки одного слота под GPU более чем достаточно.

Подключения и порты — задняя панель и разъёмы на плате

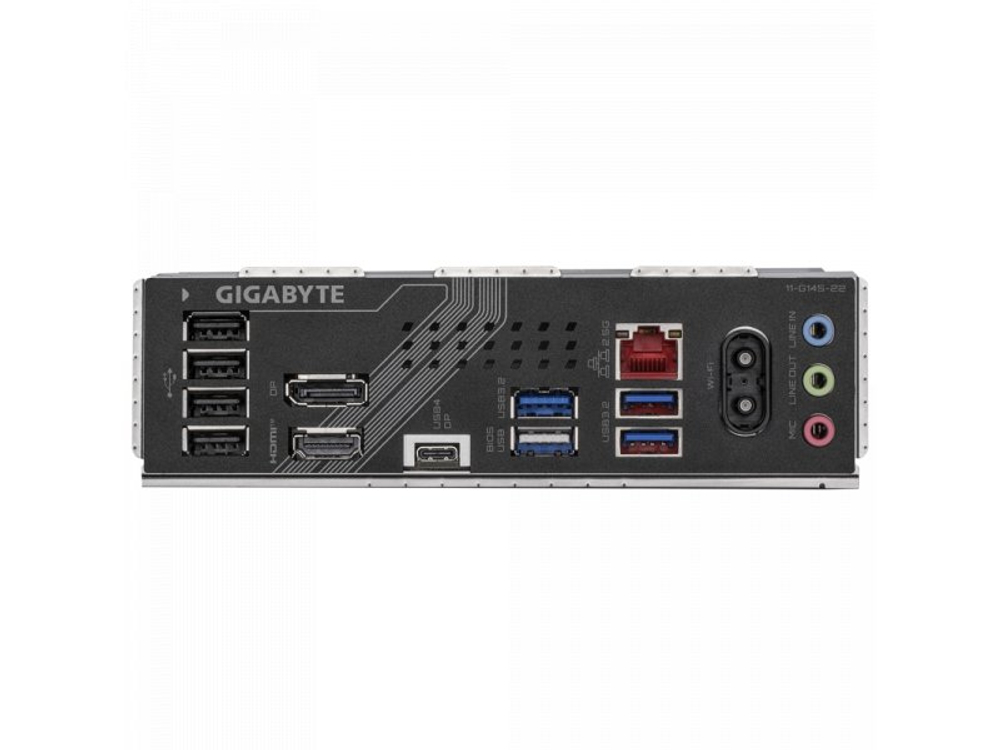

Задняя панель Gigabyte B860M Gaming X WiFi6E — USB, видеовыходы и сеть

Gigabyte B860M Gaming X WiFi6E оснащена разнообразной задней панелью: один порт USB4, один USB Type-C, три USB 3.2 Gen 1 Type-A и пять USB 2.0 Type-A. Для вывода изображения со встроенной графики процессора предусмотрены DisplayPort 1.4 и HDMI — актуально при использовании Arrow Lake без дискретной видеокарты или для второго монитора.

Сетевые возможности: гигабитный Ethernet-порт RJ-45 со скоростью 2,5 Гбит/с и беспроводной адаптер Intel Wi-Fi 6E AX211 (802.11ax, диапазоны 2,4 / 5 / 6 ГГц) с поддержкой Bluetooth 5.3. Антенны Wi-Fi включены в комплект поставки.

Порт USB4 на задней панели — важная деталь для подключения внешних NVMe-боксов с пропускной способностью до 40 Гбит/с или мониторов с Thunderbolt/USB4 через кабель Type-C.

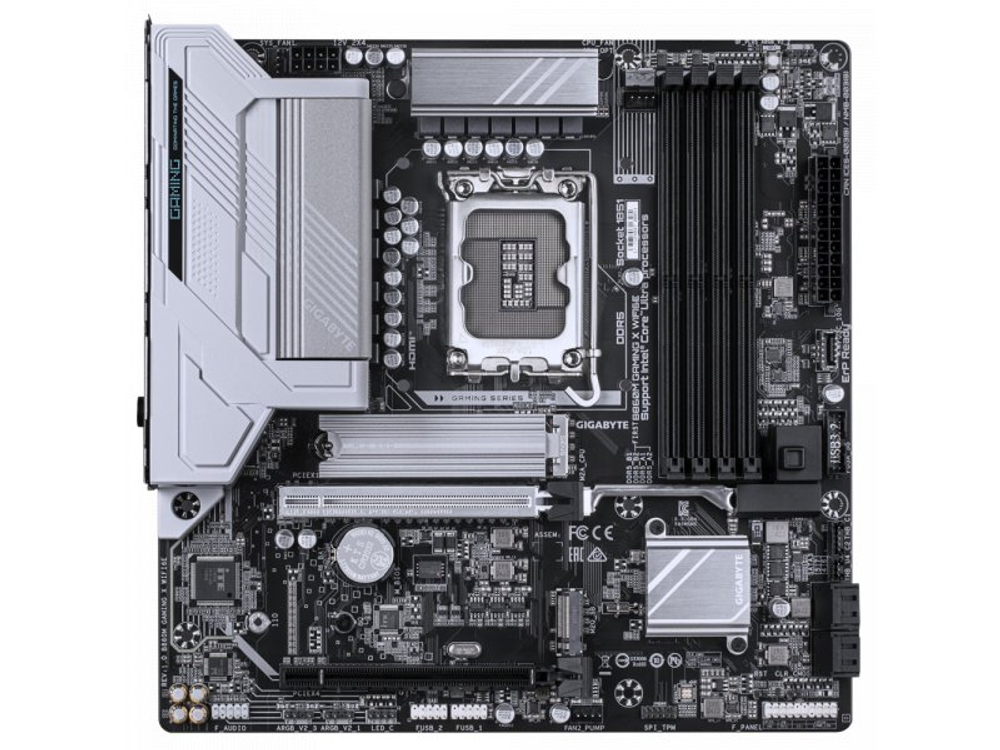

Внутренние разъёмы на плате — вентиляторы, подсветка, USB

На Gigabyte B860M Gaming X WiFi6E для системы охлаждения предусмотрены: два 4-pin разъёма под процессорное охлаждение (кулер и помпа СЖО) и один 4-pin под корпусный вентилятор. Для управления подсветкой — три разъёма 5V ARGB (3 pin) и один 12V RGB (4 pin), итого четыре точки подключения подсветки внутри корпуса. Синхронизация осуществляется через ПО GIGABYTE Control Center.

Внутренние USB: один 19-pin USB 3.2 Gen 1 Type-A, два 9-pin USB 2.0, один разъём USB 3.2 Gen 2 Type-C — для фронтальных панелей корпусов с Type-C. Также есть разъём M.2 (E-ключ) для беспроводных модулей, хотя встроенный Wi-Fi 6E уже занимает эту роль.

Совет от Редакции FormulaTV: «При выборе корпуса под эту плату проверьте наличие фронтального USB Type-C: плата имеет внутренний разъём USB 3.2 Gen 2 Type-C, и его возможности будут задействованы только в корпусах с соответствующей фронтальной панелью — это уже стало стандартом в корпусах среднего класса, но не во всех бюджетных моделях».

Дизайн, форм-фактор и варианты установки

Размеры Gigabyte B860M Gaming X WiFi6E и совместимые корпуса

Gigabyte B860M Gaming X WiFi6E имеет форм-фактор mATX при габаритах 244 × 244 мм. Плата совместима с любыми корпусами, поддерживающими mATX — включая компактные Mid-Tower и Small Form Factor корпуса с поддержкой mATX. Полноразмерные ATX-корпуса технически подходят, но теряют часть посадочных мест под винты.

Игровая цветовая схема включает ARGB-акценты и радиаторы с угловым дизайном. Три разъёма ARGB (5V) и один RGB (12V) позволяют интегрировать плату в подсвеченную систему с гибкой синхронизацией через GIGABYTE Control Center.

По информации производителя, разъём питания процессора — 8 pin (EPS), основное питание — 24 pin ATX. Блок питания форм-фактора ATX подходит без переходников.

BIOS и сервисные возможности платы

Gigabyte B860M Gaming X WiFi6E использует UEFI AMI BIOS объёмом 256 Мб Flash ROM. Ключевая сервисная функция — кнопка Q-Flash Plus: она позволяет прошить BIOS с USB-накопителя без установленного процессора, памяти и даже без подключения к монитору. Это особенно актуально при первичной сборке, если в наличии только процессор нового поколения, а BIOS платы «из коробки» его ещё не поддерживает.

Звук — встроенный аудиочип Realtek

Аудиовозможности Gigabyte B860M Gaming X WiFi6E

На Gigabyte B860M Gaming X WiFi6E установлен звуковой чип Realtek с поддержкой схемы 7.1. Это стандартный выбор для платформы B860 — чип обеспечивает качество, достаточное для игровой гарнитуры и акустических систем начального и среднего уровня без отдельной звуковой карты.

По наблюдениям редакции FormulaTV, встроенный звук на платах серии Gaming от Gigabyte ориентирован на повседневное использование. При профессиональной работе со звуком или стриминге с микрофонным вводом более требовательные пользователи рассматривают отдельную карту расширения или внешний USB-ЦАП.

С чем сравнить в России — аналоги под LGA 1851

В сегменте mATX-плат на чипсете B860 под сокет LGA 1851 в российском рознике представлено несколько актуальных вариантов. Ниже — сравнение ключевых характеристик.

По данным редакции FormulaTV, Gigabyte B860M Gaming X WiFi6E выделяется среди доступных B860 mATX-плат наличием USB4 на задней панели и поддержкой DDR5 до 9200 МГц — характеристики, которые в этом ценовом сегменте встречаются не у всех конкурентов. MSI MAG B860M Mortar WiFi предлагает Wi-Fi 7 и более мощную подсистему питания при схожей цене, если это принципиально.

Как мы к этому пришли — платформа Intel B860 и её место в линейке

С переходом на платформу LGA 1851 и процессоры Arrow Lake Intel переработала иерархию чипсетов. Чипсет B860 занял место, аналогичное B760 для Raptor Lake: полная поддержка XMP/EXPO, PCIe 5.0, современный набор портов — но без возможности разгона процессора по множителю. Для большинства пользователей, не занимающихся оверклокингом CPU, разница с Z890 на практике незначительна.

Включение в серийные B860-платы слотов M.2 PCIe 5.0 — важный шаг: предыдущие доступные платы B760 в основном предлагали только PCIe 4.0. Это открывает возможность установки накопителей следующего поколения без смены платформы.

Инженерный компромисс

Ключевое ограничение платформы Intel B860 — заблокированный разгон процессора. Пользователи, рассматривающие тонкую настройку CPU через повышение множителя или Ring Ratio, должны смотреть в сторону Z890. При этом управление питанием Boost (PL1/PL2) и настройка памяти через XMP/EXPO по-прежнему доступны на B860.

Второй компромисс — единственный разъём для корпусного вентилятора (4 pin). В сборках с несколькими корпусными вентиляторами потребуется PWM-хаб или корпус с автономным контроллером. Это не ограничение платформы, а следствие компактного форм-фактора mATX с его меньшим числом посадочных мест.

Взгляд с другой стороны

Контраргумент. За сопоставимые деньги можно взять ATX-плату на том же B860 с большим числом портов, фаз питания и разъёмов под вентиляторы — зачем выбирать mATX?

Когда валиден. Если сборка планируется в стандартный Mid-Tower ATX-корпус, уже имеющийся в наличии, или если в перспективе нужны три и более слота расширения — ATX-вариант логичнее.

Ответ. Gigabyte B860M Gaming X WiFi6E рациональна, когда важен компактный итоговый размер системы: стол, HTPC-тумба, ограниченная ниша. mATX при этом не жертвует ничем критичным для игровой или мультимедийной сборки — один слот PCIe x16, два M.2 и полный набор беспроводных интерфейсов сохраняются. Если ограничений по пространству нет — ATX-платформа даёт больше гибкости при расширении.

Ошибки и их цена

1) Установка DDR4-памяти вместо DDR5 — плата физически несовместима с DDR4, иной ключ разъёма не позволит установить модуль неправильного типа, но покупка DDR4-комплекта по ошибке означает замену всей памяти.

2) Попытка разогнать процессор через множитель на B860 — функция недоступна на уровне платформы, повышение множителя заблокировано аппаратно. Ожидать результатов, как от Z890, не стоит.

3) Выбор корпуса без фронтального USB Type-C при наличии соответствующего разъёма на плате — теряется внутренний разъём USB 3.2 Gen 2 Type-C, который плата предлагает для фронтальной панели. Стоит заранее проверить наличие нужного коннектора у выбранного корпуса.

Совет от Редакции FormulaTV: «Перед установкой новой платы на Arrow Lake убедитесь, что версия BIOS поддерживает ваш конкретный степпинг процессора. Кнопка Q-Flash Plus позволяет обновить прошивку с USB без процессора в сокете — воспользуйтесь этой возможностью при первичной сборке, особенно если покупаете плату из складского остатка с датой производства полугодовой давности».
