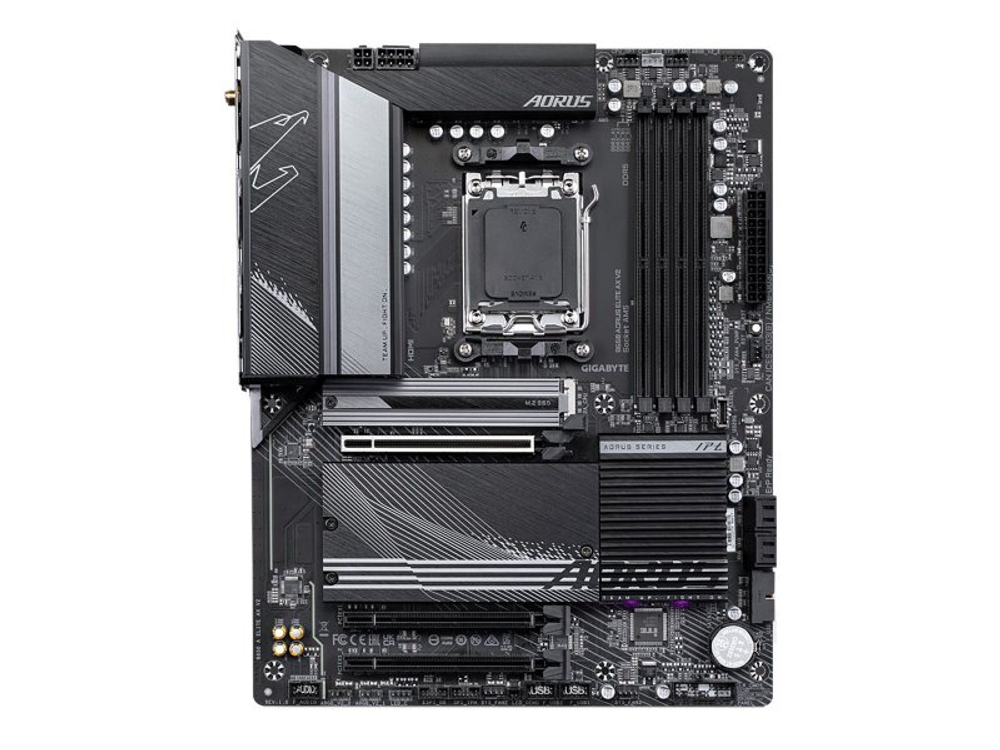

Материнская плата Gigabyte Bad Pack B650 Aorus Elite Ax V2, Socket AM5, AMD B650, ATX, RTL

Gigabyte B650 Aorus Elite AX V2 — материнская плата форм-фактора ATX на сокете AM5 с чипсетом AMD B650, предназначенная для сборки производительных ПК на процессорах AMD Ryzen серии Raphael. Поддерживает DDR5 с частотами до 8000 МГц, оснащена слотом PCIe 5.0 x4 для M.2-накопителей следующего поколения и беспроводным модулем Wi-Fi 6E.

• Сокет / чипсет: AM5 / AMD B650
• Память: 4 × DDR5 DIMM, до 256 ГБ, 4400–8000 МГц
• Накопители: 3 × M.2 (включая 1 × PCIe 5.0 x4) + 4 × SATA
• Для кого: геймеры, контент-мейкеры, сборщики мощных рабочих станций

Коротко — для кого эта материнская плата

Gigabyte B650 Aorus Elite AX V2 рассчитана на тех, кто строит производительный ПК на платформе AM5 без переплаты за топовый чипсет X670E. Плата закрывает ключевые потребности игровых и рабочих сборок: три слота M.2 с поддержкой PCIe 5.0, четыре слота DDR5, Wi-Fi 6E и солидная система питания VRM 12+2+2 фаз с пассивным охлаждением.

Главные плюсы и ограничения B650 Aorus Elite AX V2

Плата выделяется балансом между возможностями и стоимостью в сегменте B650: один из немногих вариантов с PCIe 5.0 M.2 и Wi-Fi 6E одновременно.

• ✓ Слот M.2 PCIe 5.0 x4 — готовность к накопителям следующего поколения с пропускной способностью до ~14 ГБ/с
• ✓ Три слота M.2 с радиаторами охлаждения — полное пассивное охлаждение всех накопителей плюс зона VRM и чипсет
• ✓ Wi-Fi 6E (802.11ax) и Bluetooth 5.3 на борту — не нужна отдельная карта расширения
• ✓ DDR5 до 8000 МГц при 256 ГБ максимального объёма — запас для разгона памяти и ёмких рабочих сборок
• ✓ Q-Flash Plus — прошивка BIOS без установленного процессора, удобно при первичной сборке

• ✗ Один слот PCIe 4.0 x16 для видеокарты — мультиграфика (SLI/CrossFire) не поддерживается
• ✗ USB-порты на задней панели не включают USB4 / Thunderbolt — для высокоскоростной периферии нужно проверять совместимость
• ✗ Только 4 порта SATA — при активном использовании всех трёх M.2 слотов и дополнительных HDD/SSD каналов может не хватить

Питание, VRM и работа с процессорами Ryzen

VRM 12+2+2 — насколько хватит для Ryzen 7 и Ryzen 9

Gigabyte B650 Aorus Elite AX V2 использует схему питания 12+2+2 фазы с разъёмом 8+4 pin, что является серьёзным запасом для чипсета B650. Конфигурация рассчитана на процессоры Ryzen 5, Ryzen 7 и старшие Ryzen 9 серии Raphael без дополнительного разгона напряжения по питанию. Зона VRM закрыта радиатором с пассивным охлаждением — при типичных нагрузках перегрев не наблюдается даже без активного обдува.

Для экстремального разгона Ryzen 9 7950X с многочасовой нагрузкой рекомендуется обеспечить поток воздуха в зону VRM корпусным вентилятором — схема питания справится, но дополнительный обдув добавит запаса по температуре. Разъём питания процессора 8+4 pin подключён полностью — не стоит использовать 8 pin при высоконагрузочных сценариях.

Совет от Редакции FormulaTV: «При первичной сборке используйте кнопку Q-Flash Plus для обновления BIOS до актуальной версии ещё до установки процессора — это снимает риск несовместимости с более новыми Ryzen, вышедшими после даты производства платы. Флешку с прошивкой подключают в специально обозначенный USB-порт на задней панели.»

Совместимость с процессорами — только Raphael или шире

B650 Aorus Elite AX V2 официально поддерживает процессоры AMD Ryzen серии Raphael (Ryzen 7000 на архитектуре Zen 4) под сокет AM5. Это включает Ryzen 5 7600X, Ryzen 7 7700X, Ryzen 9 7900X и Ryzen 9 7950X. Поддержка более новых поколений (Ryzen 8000 / Granite Ridge) зависит от версии BIOS — актуальные прошивки от Gigabyte публикуются на официальном сайте производителя.

Встроенное видеоядро Ryzen (iGPU серии Radeon 610M/760M в зависимости от модели CPU) выводится через DisplayPort 1.4 или HDMI 2.1 на задней панели — это удобно для первичной диагностики системы без дискретной видеокарты.

Память DDR5 — частоты, объём и разгон

Диапазон 4400–8000 МГц — что реально достижимо

Gigabyte B650 Aorus Elite AX V2 поддерживает DDR5 в диапазоне 4400–8000 МГц через четыре слота DIMM в двухканальном режиме. Производитель заявляет поддержку 8000 МГц в режиме EXPO/XMP — это верхняя граница, достижимая с отборными модулями памяти и тонкой настройкой в BIOS.

По наблюдениям специалистов FormulaTV в условиях шоурума, практически стабильная работа при частотах 6000–6400 МГц достигается с большинством популярных комплектов DDR5 от Kingston Fury, G.Skill и Corsair без длительного подбора таймингов. Четыре слота позволяют расширить объём до 256 ГБ — актуально для видеомонтажа в 4K и профессиональных приложений с большими рабочими наборами данных.

При установке четырёх модулей (4 × 64 ГБ) максимальная стабильная частота может быть ниже, чем при двух — это общая особенность платформы AM5, не специфика данной платы.

Слоты M.2 и накопители — PCIe 5.0 и конфигурация хранилища

Три слота M.2 — конфигурация и приоритеты подключения

B650 Aorus Elite AX V2 оснащена тремя слотами M.2 под типоразмеры 2280 и 25110: один работает по интерфейсу PCIe 5.0 x4, два — по PCIe 4.0 x4. Слот PCIe 5.0 предназначен для NVMe-накопителей нового поколения — при его использовании скорость последовательного чтения теоретически достигает порядка 14 ГБ/с. Все три слота закрыты радиаторами с пассивным охлаждением в комплекте.

Основной системный накопитель рекомендуется устанавливать в слот PCIe 5.0 для максимальной скорости загрузки. Слоты PCIe 4.0 оптимальны для игровых библиотек и рабочих файлов — скорость PCIe 4.0 x4 (~7 ГБ/с) остаётся избыточной для большинства практических задач.

Дополнительно доступны 4 порта SATA с поддержкой RAID 0, 1, 10 — для подключения HDD-массивов или бюджетных 2,5-дюймовых SSD. Режимы RAID одинаково доступны для M.2 и SATA.

Использование всех трёх M.2 одновременно — есть ли ограничения

Gigabyte B650 Aorus Elite AX V2 позволяет использовать все три слота M.2 одновременно без отключения портов SATA — это важное преимущество перед рядом конкурентов начального уровня, где заполнение M.2 ведёт к потере SATA-каналов. По информации производителя, конфигурация не предполагает обязательного выбора между M.2 и SATA.

Совет от Редакции FormulaTV: «Для сборок с NVMe-бутовым диском в PCIe 5.0 и двумя PCIe 4.0 в рабочих слотах рекомендуем убедиться, что радиатор на слоте PCIe 5.0 плотно прижат к накопителю — при использовании высокоскоростных SSD в продолжительных записях пассивный радиатор играет роль, и зазор ухудшает теплоотвод.»

Сетевые возможности — Wi-Fi 6E, 2,5G LAN и Bluetooth 5.3

Wi-Fi 6E 802.11ax — что даёт диапазон 6 ГГц на практике

B650 Aorus Elite AX V2 оснащена адаптером Wi-Fi 6E (Realtek RTL8852CE), поддерживающим диапазон 6 ГГц. В сетях Wi-Fi 6E пользователь получает доступ к менее загруженному диапазону — при наличии роутера с Wi-Fi 6E это снижает задержки и улучшает стабильность соединения в среде с многочисленными устройствами. По наблюдениям специалистов FormulaTV, в шоурумных условиях Wi-Fi 6E заметно стабильнее ведёт себя при одновременной работе нескольких устройств, чем традиционный Wi-Fi 5.

Проводное подключение реализовано через контроллер со скоростью 2,5 Гбит/с — стандартный гигабитный коммутатор ограничит скорость до 1 Гбит/с, для использования 2,5G нужен совместимый роутер или коммутатор. Bluetooth 5.3 обеспечивает подключение гарнитур, геймпадов и периферии с расширенным диапазоном и меньшим энергопотреблением по сравнению с BT 5.0.

Порты и разъёмы — задняя панель и внутренние коннекторы

USB на задней панели — сколько портов и каких

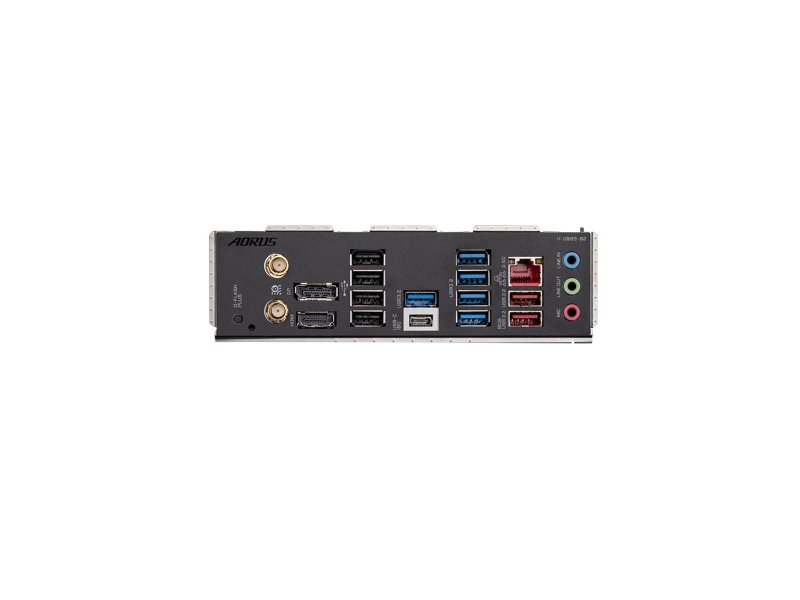

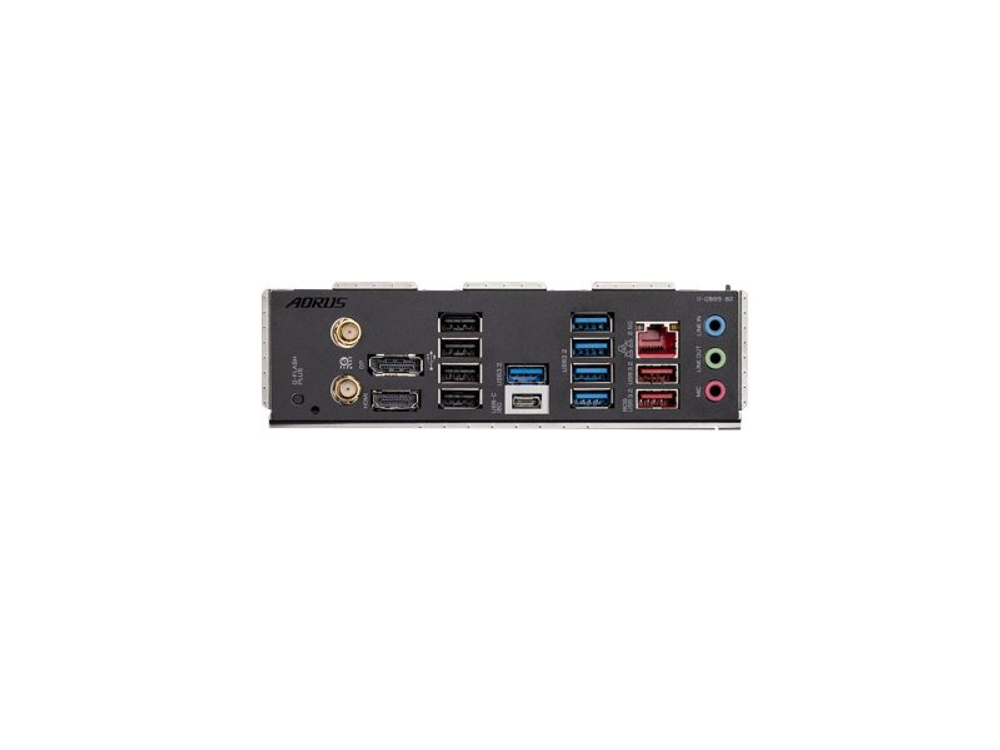

Задняя панель Gigabyte B650 Aorus Elite AX V2 включает: 2 × USB 3.2 Gen 2 (Type-A, 10 Гбит/с), 5 × USB 3.2 Gen 1 (Type-A, 5 Гбит/с), 4 × USB 2.0 (Type-A) и 1 × USB 3.2 Gen 2 (Type-C, 10 Гбит/с). Итого 12 USB-портов на панели — достаточно для подключения клавиатуры, мыши, нескольких накопителей, гарнитуры и периферии без концентратора.

Внутренние разъёмы дополняют картину: 1 × USB 3.2 Gen 1 (19 pin) для фронтальной панели корпуса, 2 × USB 2.0 (9 pin) и 1 × USB 3.2 Gen 2×2 (Type-C, 20 Гбит/с) для подключения высокоскоростного фронтального разъёма корпуса. Последний актуален для корпусов с USB-C 20G на передней панели.

Возможности подсветки — ARGB, RGB и RGB Fusion

Gigabyte B650 Aorus Elite AX V2 предлагает три разъёма 5V ARGB (3 pin) и один разъём 12V RGB (4 pin) для синхронизации подсветки компонентов. Управление осуществляется через программу GIGABYTE RGB Fusion — она объединяет подсветку платы, совместимых кулеров, полосок и корпусных элементов в единую систему.

Для управления охлаждением доступны: 2 разъёма для процессорного охлаждения (1 × кулер + 1 × кулер/помпа, оба 4 pin) и 3 разъёма для корпусных вентиляторов (4 pin). Разъём помпы позволяет подключать СЖО без дополнительных адаптеров.

С чем сравнить в России — конкуренты в сегменте B650 ATX

По информации производителя, B650 Aorus Elite AX V2 — единственная в своём ценовом сегменте плата на B650 с PCIe 5.0 M.2 и Wi-Fi 6E одновременно. MSI Tomahawk предлагает более мощный VRM, но без слота PCIe 5.0 для M.2. ASUS TUF Gaming B650-Plus располагает четырьмя M.2 слотами, но ограничен Wi-Fi 6 вместо 6E.

Как мы к этому пришли — эволюция платформы AM5 и роль B650

B650 против X670 — в чём реальная разница для большинства сборок

Чипсет AMD B650 появился как ответ на запрос рынка: X670E давал полный набор PCIe 5.0 линий, но существенно поднимал стоимость платы. B650 сохраняет ключевые возможности — DDR5, USB 3.2 Gen 2 и хотя бы один M.2 PCIe 5.0 — при более доступной цене. Gigabyte с серией Aorus Elite предложила решение, где B650 получает PCIe 5.0 M.2 без необходимости доплачивать за X670E.

Для большинства сборок под игры или контент-продакшн разница между B650 и X670E неощутима на практике: процессор работает одинаково, видеокарта подключается по PCIe 4.0 x16 в обоих случаях (PCIe 5.0 x16 для GPU остаётся прерогативой X670E). Реальная выгода X670E проявляется при использовании нескольких NVMe PCIe 5.0 одновременно — сценарий, актуальный для профессиональных рабочих станций.

Инженерный компромисс — что пришлось принести в жертву

PCIe 5.0 для M.2 — за счёт чего

Gigabyte B650 Aorus Elite AX V2 получила слот PCIe 5.0 x4 для M.2, однако слот для видеокарты работает только в режиме PCIe 4.0 x16. Это стандартное ограничение чипсета B650: полноценный PCIe 5.0 x16 для GPU требует X670E. Для видеокарт, доступных сегодня, PCIe 4.0 x16 не является узким местом — ни одна видеокарта не упирается в его пропускную способность при реальных игровых нагрузках.

Второй компромисс — только один слот PCIe x16, тогда как некоторые X670-платы дают два. Для мультиграфических конфигураций эта плата не подходит, но AMD официально не поддерживает SLI/CrossFire для Ryzen 7000, так что ограничение практически несущественно.

Взгляд с другой стороны

Контраргумент. Зачем переплачивать за PCIe 5.0 M.2 сегодня, если накопители Gen 5 дороже Gen 4, а реальное преимущество в играх минимально — латентность важнее пиковой скорости?

Когда валиден. Для чистой игровой сборки без задач с интенсивной записью больших файлов: видеомонтажа, 3D-рендеринга, резервного копирования терабайтных архивов. В играх NVMe Gen 4 не уступает Gen 5 измеримо.

Ответ. B650 Aorus Elite AX V2 рациональна как инвестиция в платформу: Gen 5-накопители дешевеют, и плата с уже готовым слотом позволит перейти без замены материнки. Если бюджет ограничен и задачи — только игры, более дешёвая плата без PCIe 5.0 M.2 будет разумнее. Если горизонт использования 3–4 года — запас актуален.

Ошибки при сборке и их цена

1) Подключить только 8-контактный разъём питания процессора вместо 8+4 — при Ryzen 9 под полной нагрузкой схема питания работает на пределе без второго 4-pin, что проявляется в троттлинге и нестабильности. Потеря до 15–20% производительности в многоядерных задачах.

2) Установить один модуль DDR5 вместо двух — плата поддерживает двухканальный режим, и одноканальная конфигурация снижает пропускную способность памяти примерно вдвое. Для платформы AM5 с интегрированным контроллером памяти в процессоре это ощутимо в играх и рабочих задачах.

3) Не обновить BIOS перед установкой нового процессора — Gigabyte регулярно выпускает прошивки с расширением списка поддерживаемых CPU. Функция Q-Flash Plus позволяет обновить BIOS с USB-накопителя без процессора, что особенно важно при первичной сборке с новым Ryzen.
