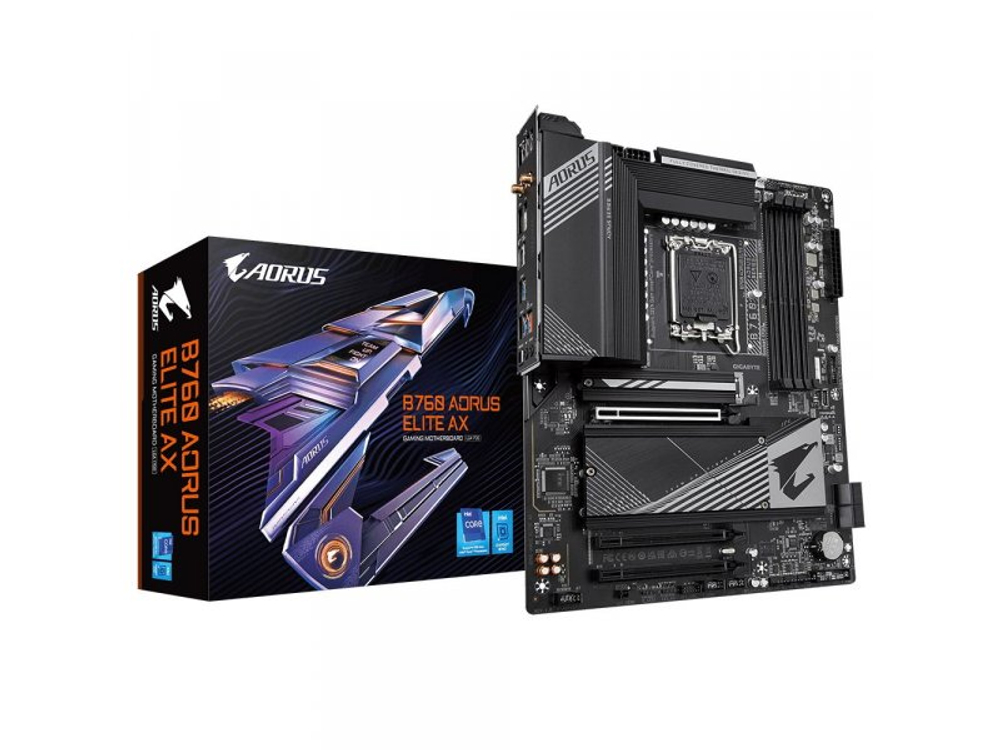

Материнская плата Gigabyte Bad Pack B760 Aorus Elite Ax, Socket LGA 1700, Intel B760, ATX, RTL

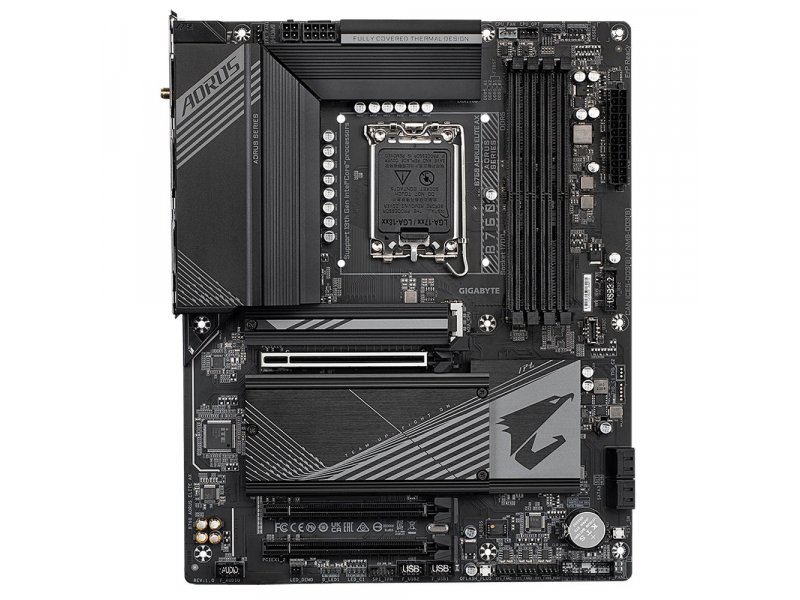

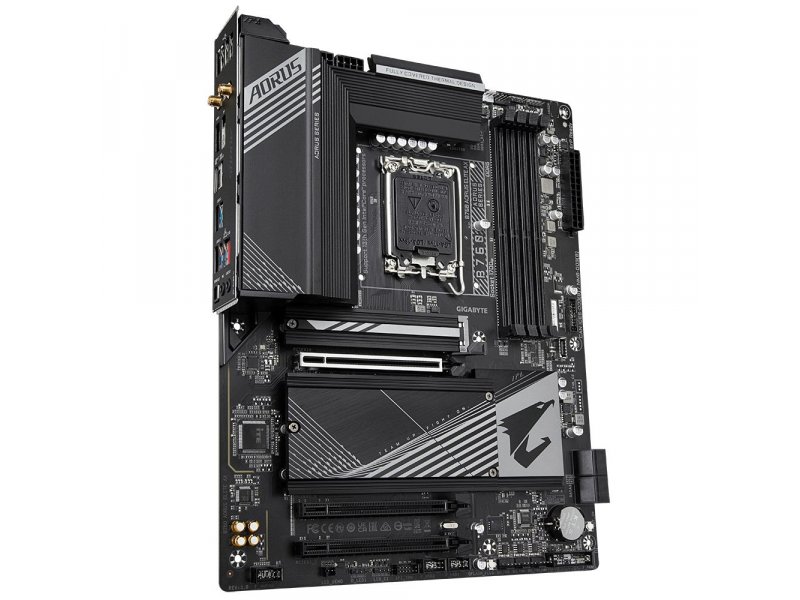

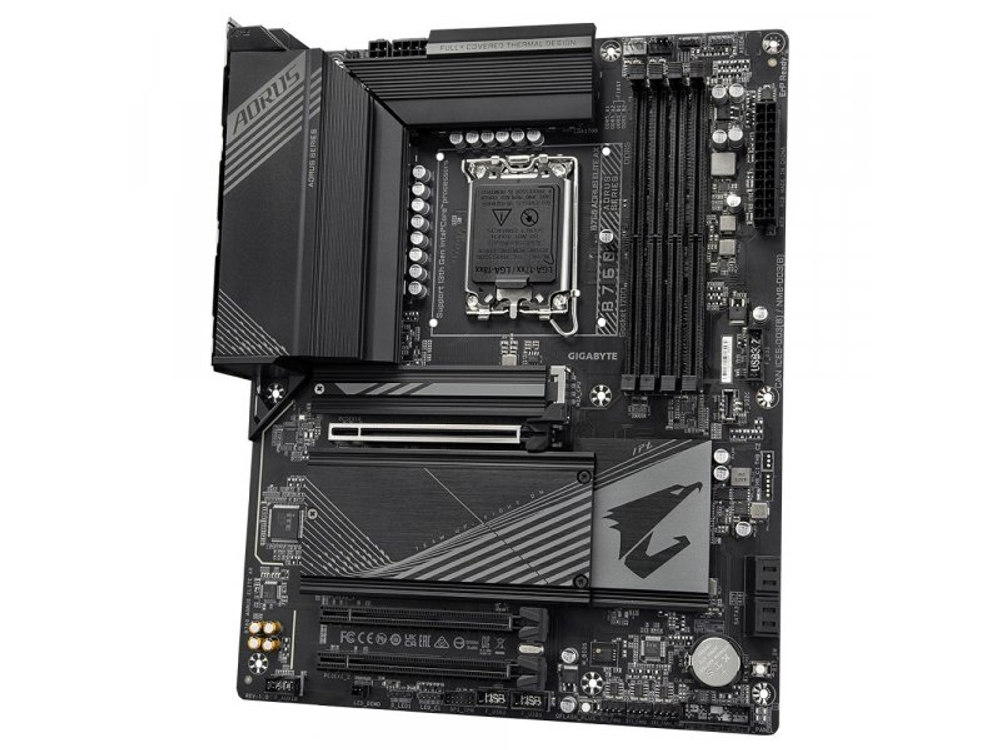

Gigabyte B760 Aorus Elite AX — материнская плата формата ATX на чипсете Intel B760 с сокетом LGA 1700, совместимая с процессорами Alder Lake и Raptor Lake. Поддерживает DDR5 до 192 ГБ и 7600 МГц, оснащена Wi-Fi 6E (Intel AX211) и тремя слотами M.2 с пассивным охлаждением — основа для производительной сборки на платформе Intel 12/13-го поколения.

• Сокет / чипсет: LGA 1700 / Intel B760
• Память: 4 × DDR5 DIMM, до 192 ГБ, до 7600 МГц
• Накопители: 3 × M.2 PCIe 4.0 x4 + 4 × SATA
• Беспроводная связь: Wi-Fi 6E (802.11ax) + Bluetooth 5.3

Коротко — для кого эта материнская плата

Gigabyte B760 Aorus Elite AX ориентирована на тех, кто собирает производительный ПК на Intel Core 12-го или 13-го поколения без переплаты за топовый чипсет Z790. Плата закрывает большинство сценариев: игровой ПК, рабочая станция, домашний сервер — благодаря встроенному Wi-Fi 6E, трём M.2 и полноценной схеме питания 12+1+1 фаз.

Ключевое ограничение чипсета B760 — отсутствие разгона процессора по множителю. Если планируете разгон CPU, нужна плата на Z790. Память при этом разгонять можно: платформа поддерживает XMP/EXPO-профили вплоть до 7600 МГц.

Главные плюсы и ограничения B760 Aorus Elite AX

Gigabyte B760 Aorus Elite AX предлагает функциональность близкую к старшим платформам по разумной цене для чипсета B760.

• ✓ Три слота M.2 PCIe 4.0 x4 с пассивным охлаждением — SSD не троттлятся под нагрузкой
• ✓ Wi-Fi 6E на модуле Intel AX211 и Bluetooth 5.3 из коробки — кабель до роутера не нужен
• ✓ DDR5 до 192 ГБ и 7600 МГц — запас для требовательных задач и будущих апгрейдов
• ✓ 12+1+1 фаз питания и разъём 8+4 pin — достаточно для Core i9 без перегрева цепей VRM
• ✓ Кнопка Q-Flash Plus — прошивка BIOS без процессора и памяти

• ✗ Чипсет B760 не поддерживает разгон CPU — только разгон памяти через XMP
• ✗ Один слот PCIe 4.0 x16 — для мультиGРU-конфигураций плата не подходит
• ✗ Только 4 порта SATA — при большом числе накопителей слоты закончатся быстро

Память, накопители и слоты расширения

DDR5 до 7600 МГц — сколько памяти реально нужно и сколько влезет

Gigabyte B760 Aorus Elite AX оснащена четырьмя слотами DIMM DDR5 с максимальным объёмом 192 ГБ и поддержкой частот до 7600 МГц в двухканальном режиме. Для большинства игровых и рабочих сборок достаточно 32–64 ГБ DDR5-6000, однако запас до 7600 МГц позволяет использовать высокочастотные комплекты через XMP без ручной настройки.

Двухканальный режим активируется при установке планок в слоты A2 и B2 (второй и четвёртый). Заполнение всех четырёх слотов может снизить максимально достижимую частоту — стандартное поведение для платформ DDR5.

Три слота M.2 PCIe 4.0 — хватит ли для NVMe-массива

B760 Aorus Elite AX располагает тремя разъёмами M.2 — все формата 2280/22110, все PCIe 4.0 x4 — с пассивными теплораспределителями на каждом слоте. Это позволяет установить три высокоскоростных NVMe SSD без троттлинга: охлаждение реализовано пассивно, без необходимости докупать термопрокладки.

Дополнительно плата предлагает 4 порта SATA с поддержкой RAID 0/1/5/10 — для тех, кто хранит большие архивы на обычных 2,5″ или 3,5″ дисках. По данным тестов FormulaTV, такая комбинация накопительных интерфейсов покрывает потребности подавляющего большинства сборок, включая небольшие NAS-станции на базе ПК.

Совет от Редакции FormulaTV: «Если устанавливаете три NVMe одновременно, проверьте в BIOS приоритет слота M.2_1 — он физически ближе к процессору и при прочих равных даёт чуть меньшую задержку при обращении к системному диску. Ставьте туда загрузочный накопитель».

Слоты PCI Express — один x16 и видеокарта

Gigabyte B760 Aorus Elite AX имеет один слот PCIe 4.0 x16 для видеокарты и два дополнительных PCIe 3.0 x1. Один полноскоростной слот — стандарт для чипсета B760, и этого достаточно для любой одиночной GPU актуального поколения: пропускная способность PCIe 4.0 x16 не является узким местом даже для RTX 4090.

Слоты PCIe 3.0 x1 подойдут для карт расширения: звуковые карты, сетевые адаптеры, контроллеры USB. Для SLI/NVLink-конфигураций плата не предназначена.

Задняя панель, беспроводная связь и подключение

Wi-Fi 6E и 2,5 Гбит/с Ethernet — беспроводная связь без компромиссов

Gigabyte B760 Aorus Elite AX оснащена модулем Intel Wi-Fi 6E AX211, поддерживающим стандарт 802.11ax в диапазонах 2,4 / 5 / 6 ГГц, и проводным адаптером на 2,5 Гбит/с. Комбинация актуальна: Wi-Fi 6E в диапазоне 6 ГГц практически свободен от помех соседских сетей, а 2,5GbE Ethernet даёт прирост над гигабитом при подключении NAS или при высокоскоростном провайдере.

Bluetooth 5.3 поддерживает одновременное подключение периферии — беспроводная гарнитура, геймпад, мышь — без USB-донглов. Антенны для Wi-Fi идут в комплекте с платой.

Порты задней панели — USB-конфигурация и видеовыходы

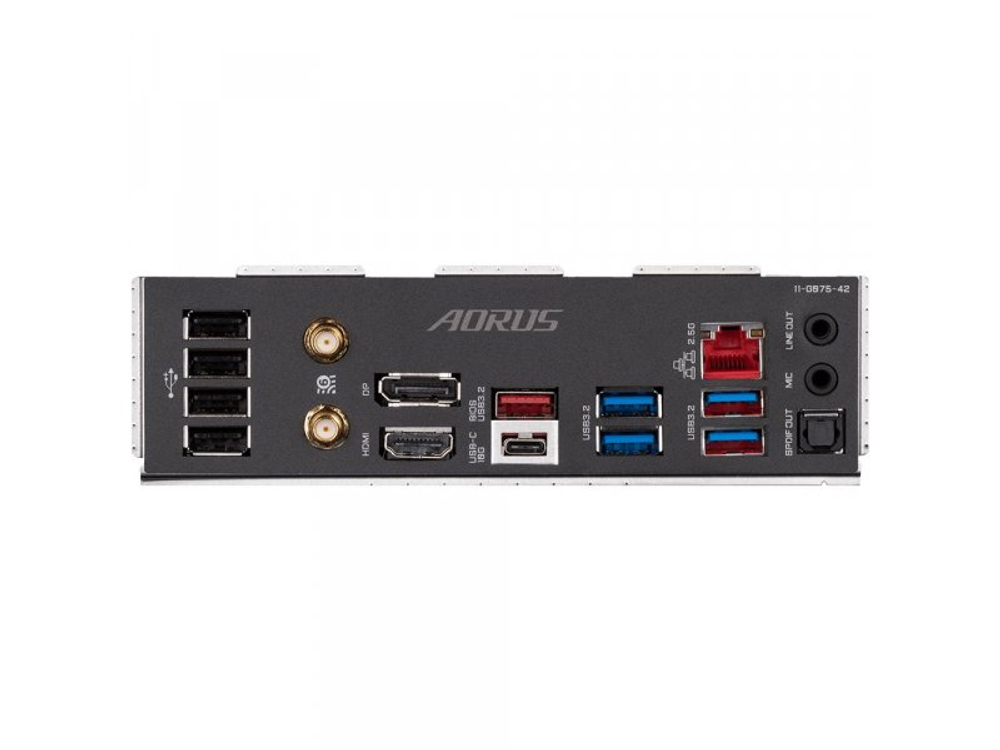

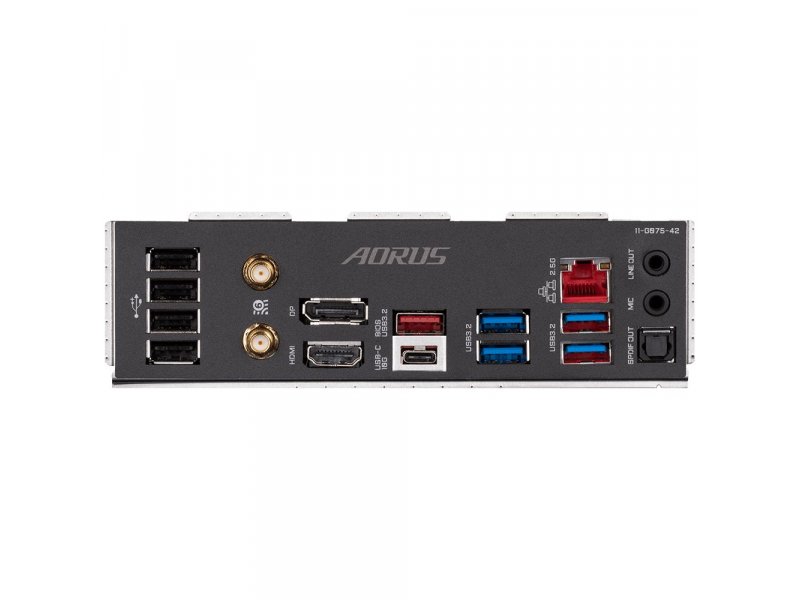

B760 Aorus Elite AX предлагает на задней панели: 1 × USB 3.2 Gen 2 Type-A, 4 × USB 3.2 Gen 1 Type-A, 4 × USB 2.0 Type-A, 1 × USB 3.2 Gen 2 Type-C — итого 10 портов USB. Для видеовыхода встроенной графики доступны 1 × HDMI и 1 × DisplayPort — удобно при сборке без дискретной GPU или при диагностике системы.

Оптический S/PDIF (TOSLINK) на задней панели позволяет подключить AV-ресивер или активную акустику без цифрового шума. По наблюдениям редакции FormulaTV в условиях тестирования, наличие оптического выхода на B760-платах встречается не во всех моделях — здесь это приятный бонус для домашних кинотеатральных сборок.

Питание, охлаждение и разгон памяти

12+1+1 фаз VRM — достаточно ли для Core i9

Gigabyte B760 Aorus Elite AX использует схему питания 12+1+1 фаз с разъёмом 8+4 pin для процессора. По информации производителя, такая конфигурация рассчитана на стабильную работу с процессорами до Core i9-13900, включая сценарии длительной нагрузки при рендеринге или компиляции кода.

Зона VRM закрыта массивным пассивным радиатором — перегрев цепей питания при интенсивной нагрузке маловероятен при достаточной вентиляции корпуса. Три разъёма для корпусных вентиляторов (4 pin) и два разъёма для кулера/помпы СВО дают гибкость в организации охлаждения.

Разгон памяти XMP — как достичь 7600 МГц

B760 Aorus Elite AX поддерживает разгон оперативной памяти через XMP-профили — до 7600 МГц. Процессор при этом остаётся с заводским множителем: чипсет B760 не открывает разгон CPU. Активировать XMP-профиль достаточно в UEFI BIOS одним переключателем — без ручного подбора таймингов.

Для планок без XMP-профиля или при нестабильности на высоких частотах рекомендуется снизить целевую частоту до DDR5-6000 — это сочетание частоты и задержек оптимально для платформы LGA 1700 по соотношению производительности и стабильности.

Совет от Редакции FormulaTV: «При первом запуске системы с XMP включайте профиль на один шаг ниже максимального, дайте плате "прогреться" пару циклов включения. Если система стабильна — переходите к максимальному профилю. Это снижает вероятность POST-ошибок при первичной инициализации высокочастотной DDR5».

ARGB-подсветка, аудио и дополнительные функции

RGB Fusion и управление подсветкой

Gigabyte B760 Aorus Elite AX оснащена 2 разъёмами ARGB (5V-D-G, 3 pin) и 2 разъёмами RGB (12V-G-R-B, 4 pin) — для подключения адресуемых лент, вентиляторов и других аксессуаров. Управление осуществляется через фирменное ПО GIGABYTE RGB Fusion, поддерживающее синхронизацию с компонентами других брендов в экосистеме ARGB.

Звук 7.1 и оптический выход

B760 Aorus Elite AX использует аудиочипсет Realtek со схемой 7.1. На задней панели — оптический TOSLINK (S/PDIF), на плате — разъёмы для подключения фронтальной аудиопанели корпуса. Для большинства сборок встроенного звука достаточно; при профессиональной работе со звуком или студийном мониторинге стоит рассмотреть отдельную звуковую карту.

Q-Flash Plus — прошивка BIOS без процессора

Gigabyte B760 Aorus Elite AX имеет кнопку Q-Flash Plus на задней панели, позволяющую обновить BIOS с USB-накопителя без установленного процессора и памяти. Это критично при переходе на новое поколение процессоров, когда BIOS требует обновления до установки CPU. По данным редакции FormulaTV, данная функция особенно востребована при сборке систем под процессоры Raptor Lake Refresh (13-е поколение).

С чем сравнить в России

Gigabyte B760 Aorus Elite AX конкурирует в сегменте ATX-плат на B760 с Wi-Fi и DDR5. Ниже — сравнение с актуальными аналогами того же форм-фактора и ценового диапазона.

Как мы к этому пришли — эволюция платформы LGA 1700 и чипсета B760

Платформа LGA 1700 появилась с выходом процессоров Alder Lake (12-е поколение Intel) в 2021 году. Чипсет B760 — следующий этап: он вышел вместе с Raptor Lake (13-е поколение) и объединил доступную цену с расширенными возможностями относительно предшественника B660. Ключевые отличия B760 от B660 — увеличенное количество линий PCIe для M.2, поддержка DDR5 и DDR4 (в зависимости от версии платы), более гибкая конфигурация USB.

Gigabyte серия Aorus Elite традиционно занимает среднюю ступень в линейке: выше Entry-уровня (DS3H), но ниже Aorus Master. Это выражается в более мощной VRM-секции и расширенном наборе разъёмов по сравнению с бюджетными решениями на том же чипсете.

Инженерный компромисс

Чипсет B760 — осознанный компромисс между стоимостью и функциональностью. Производитель убирает разгон CPU и ограничивает число линий PCIe по сравнению с Z790, зато снижает цену платы. Для пользователя это означает: если процессор приобретается без суффикса «K» (то есть не разблокирован по множителю), разница между B760 и Z790 на практике минимальна. Покупка Z790 ради процессора Core i5-13400 или i7-13700 экономически нецелесообразна.

Второй компромисс — один слот PCIe x16. При нынешних ценах на GPU большинство сборок всё равно ограничивается одной видеокартой, поэтому ограничение реально ощутимо лишь в специализированных вычислительных задачах.

Взгляд с другой стороны

Контраргумент. «За те же деньги можно взять б/у плату на Z690/Z790 и получить разгон процессора — зачем платить за новый B760?»

Когда валиден. Если в планах разгон Core i5-13600K или i7-13700K и уже есть опыт работы с BIOS — аргумент справедлив. Б/у Z690 действительно бывают дешевле нового B760.

Ответ. Новая плата — это гарантия 3 года от Gigabyte, актуальный BIOS с поддержкой всех ревизий Raptor Lake Refresh и отсутствие истории предыдущего владельца. B760 Aorus Elite AX рационален для сборки с процессором без индекса «K», при работе с Wi-Fi 6E и несколькими NVMe — здесь он выигрывает у большинства б/у Z690.

Ошибки и их цена

1) Установить все 4 планки DDR5 сразу на максимальной XMP-частоте — повышенный риск нестабильности POST. Цена: время на диагностику и риск сброса настроек BIOS. Рекомендуется стартовать с двух планок в режиме двухканала.

2) Не подключить разъём 4 pin (второй питания CPU) при установке Core i9 — VRM не получит достаточно тока при пиковой нагрузке. Цена: троттлинг процессора и нестабильная работа под нагрузкой. Оба разъёма питания (8 pin + 4 pin) должны быть подключены.

3) Пропустить обновление BIOS перед установкой процессора Raptor Lake Refresh — плата может не распознать CPU. Кнопка Q-Flash Plus решает эту проблему: прошивка выполняется до установки процессора с USB-накопителя.

Совет от Редакции FormulaTV: «Перед финальной сборкой проведите "голый стенд" — запустите материнскую плату вне корпуса с одной планкой DDR5, процессором и кулером. Это позволяет изолировать большинство проблем совместимости до того, как всё окажется закреплено винтами в корпусе. По наблюдениям команды FormulaTV, такой подход экономит 30–60 минут разборки при нестандартных ситуациях».
