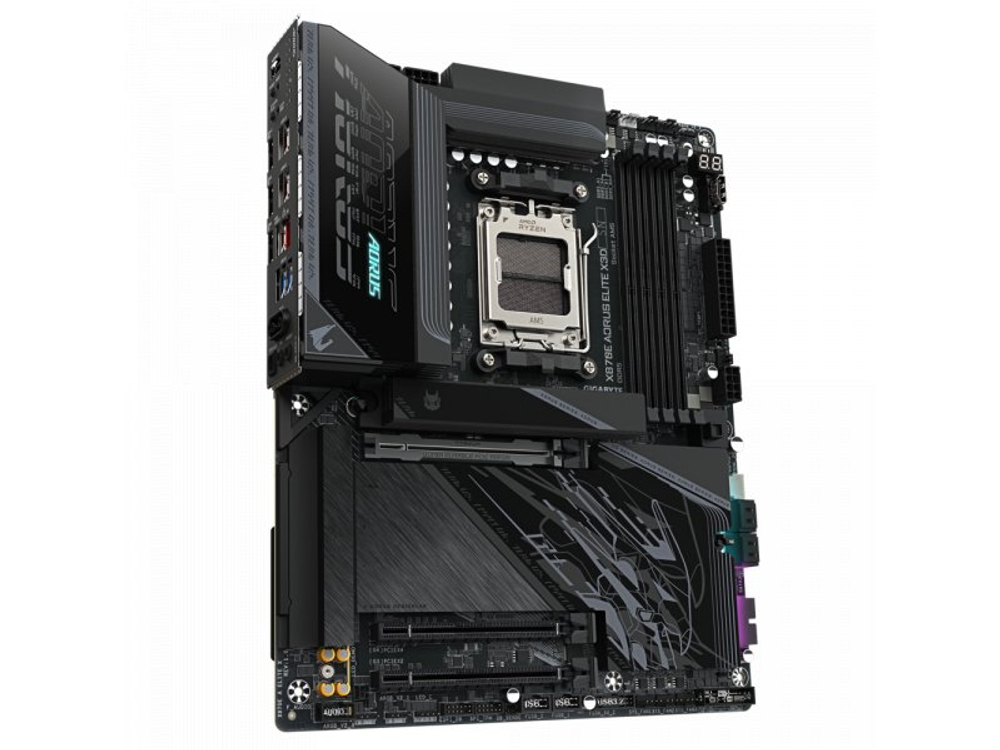

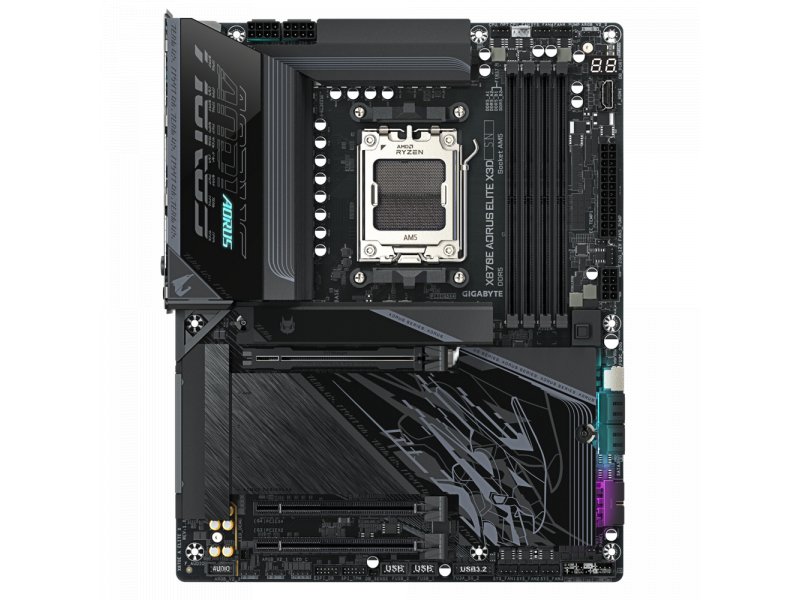

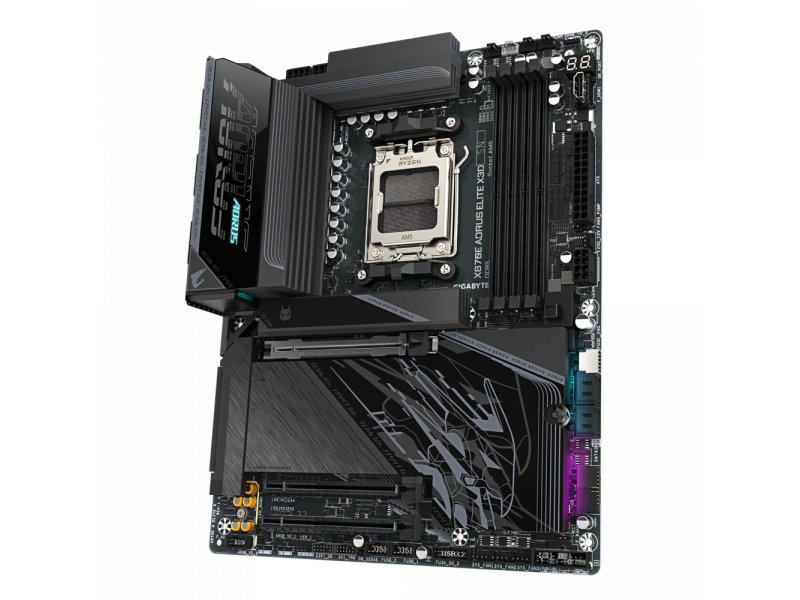

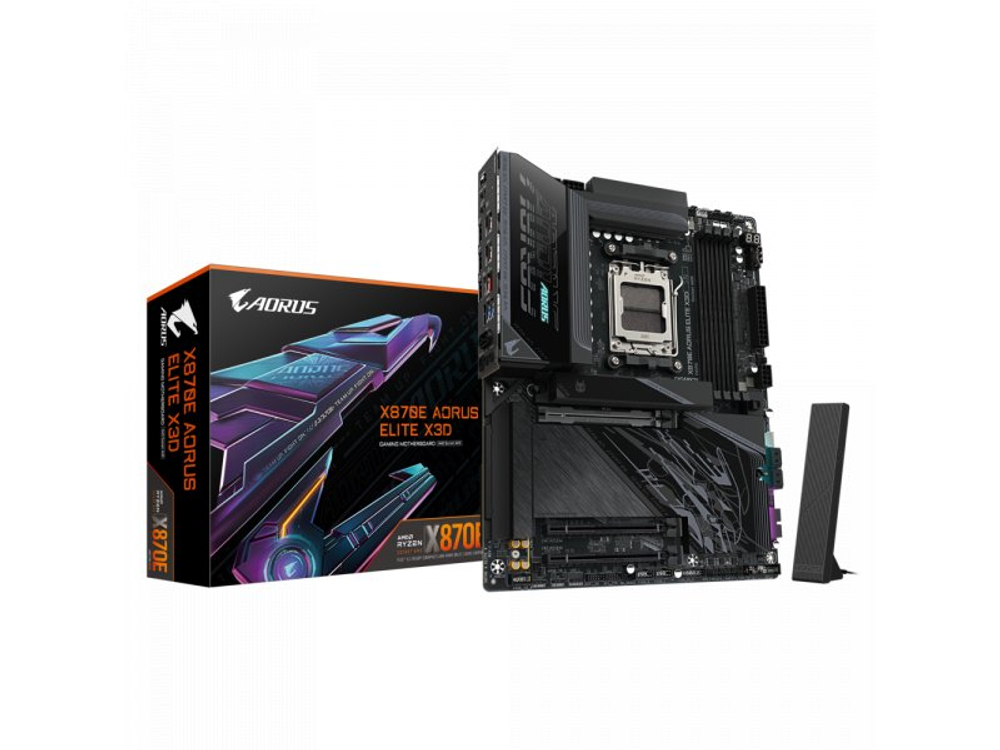

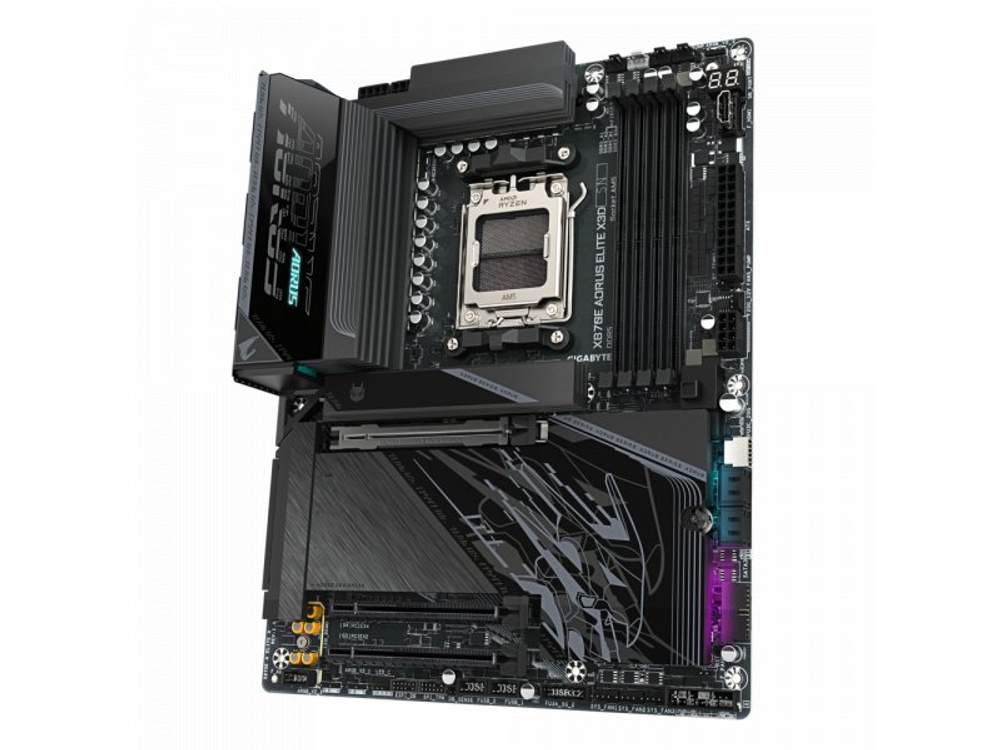

Материнская плата Gigabyte X870e Aorus Elite X3d, Socket AM5, AMD X870E, ATX, RTL

Gigabyte X870E Aorus Elite X3D — материнская плата формата ATX на сокете AM5 с чипсетом AMD X870E, ориентированная на сборки высокого уровня с процессорами Ryzen серии Granite Ridge и поддержкой памяти DDR5 до 9000 МГц для игровых и профессиональных конфигураций.

• Сокет / чипсет: AM5 / AMD X870E
• Память: DDR5, 4 слота DIMM, до 256 ГБ, 4800–9000 МГц
• Накопители: 5 × M.2 (2 × PCIe 5.0 x4, 2 × PCIe 4.0 x4) + 4 × SATA
• Для кого: игровые ПК, рабочие станции, энтузиасты разгона

Для кого эта материнская плата

Gigabyte X870E Aorus Elite X3D — выбор для тех, кто строит мощный игровой или рабочий ПК на платформе AM5 и не хочет идти на компромисс по скорости накопителей, разъёмной базе и разгонному потенциалу. Два слота M.2 с интерфейсом PCIe 5.0 x4, Wi-Fi 7, шестнадцатифазный регулятор питания процессора и USB4 на задней панели — здесь нет типичных ограничений плат среднего класса.

Главные плюсы и ограничения Gigabyte X870E Aorus Elite X3D

Gigabyte X870E Aorus Elite X3D предлагает один из наиболее полных наборов интерфейсов в своём классе — при сохранении разгонного запаса для старших Ryzen.

• ✓ Два слота M.2 PCIe 5.0 x4 — скорость SSD до 14 000 МБ/с без потолка платформы
• ✓ Wi-Fi 7 (802.11be) на модуле Qualcomm QCNCM865 + Bluetooth 5.4
• ✓ 16+2+2 фаз питания с пассивным охлаждением VRM — стабильность при длительном разгоне
• ✓ USB4 × 2 на задней панели — пропускная способность до 40 Гбит/с для внешних накопителей и Thunderbolt-устройств
• ✓ Кнопки Q-Flash Plus, включения, сброса CMOS прямо на плате — удобно при открытом стенде

• ✗ Только один слот PCIe 5.0 x16 для видеокарты — конфигурации с двумя GPU не поддерживаются
• ✗ Пять слотов M.2 при четырёх портах SATA — одновременное использование всех интерфейсов может ограничиваться полосой пропускания чипсета
• ✗ Один порт HDMI на задней панели — интегрированная графика доступна, но для вывода на несколько мониторов нужна дискретная видеокарта

Процессор, память и разгон — потенциал платформы AM5

Какие процессоры поддерживает Gigabyte X870E Aorus Elite X3D

Gigabyte X870E Aorus Elite X3D работает с процессорами AMD в сокете AM5: это линейки Granite Ridge (Ryzen 9000), Phoenix и Raphael (Ryzen 7000). Чипсет AMD X870E является топовым в иерархии AM5 и открывает полный набор функций разгона — включая XMP/EXPO-профили памяти и управление частотами в BIOS без ограничений бюджетных чипсетов. Питание процессора организовано через два разъёма 8pin + 8pin, что обеспечивает запас для старших 16-ядерных моделей при длительной нагрузке.

Разгон памяти DDR5 до 9000 МГц — реальный потенциал

Gigabyte X870E Aorus Elite X3D поддерживает DDR5 в диапазоне от 4800 до 9000 МГц в двухканальном режиме. Четыре слота DIMM позволяют установить до 256 ГБ суммарного объёма. Верхняя граница 9000 МГц — это результат поддержки EXPO-профилей и ручного разгона; стабильность на максимальных частотах зависит от конкретных модулей памяти и качества цепи питания. По данным редакции FormulaTV, при стандартных EXPO-настройках платы большинство DDR5-комплектов класса 6000–7200 МГц запускаются без дополнительной настройки в BIOS.

Накопители — пять слотов M.2 и SATA

Конфигурация M.2 на Gigabyte X870E Aorus Elite X3D

Gigabyte X870E Aorus Elite X3D оснащена пятью слотами M.2, из которых два работают на скорости PCIe 5.0 x4 — это максимум, доступный на платформе AM5 сегодня. Первый слот PCIe 5.0 поддерживает форм-факторы 2280/2580/22110/25110, второй — 2280/22110. Ещё два слота работают по PCIe 4.0 x4 и совместимы с форм-факторами 2280/22110. Все четыре слота M.2 прикрыты термопрокладками и радиаторами — активное охлаждение не требуется. Дополнительно доступны четыре порта SATA с поддержкой RAID 0, 1 и 10.

Совет от Редакции FormulaTV: «Если планируете установить SSD под PCIe 5.0, убедитесь, что корпус обеспечивает достаточный воздушный поток над зоной M.2 — накопители пятого поколения под нагрузкой греются заметно сильнее, чем PCIe 4.0. Встроенного радиатора платы достаточно при умеренной нагрузке, но при интенсивном копировании крупных массивов данных дополнительный обдув снизит троттлинг».

RAID-массивы на M.2 и SATA

Gigabyte X870E Aorus Elite X3D поддерживает RAID 0, 1, 5 и 10 для M.2 PCIe-накопителей и RAID 0, 1, 10 для SATA-дисков. RAID 5 на M.2 — редкость для потребительских плат, и она актуальна для рабочих станций с требованиями к надёжности хранения данных. Для большинства игровых сборок RAID не задействуется, но наличие опции повышает гибкость конфигурации на долгосрочную перспективу.

Разъёмы и подключение — задняя панель и разъёмы на плате

USB и высокоскоростные интерфейсы на задней панели Gigabyte X870E Aorus Elite X3D

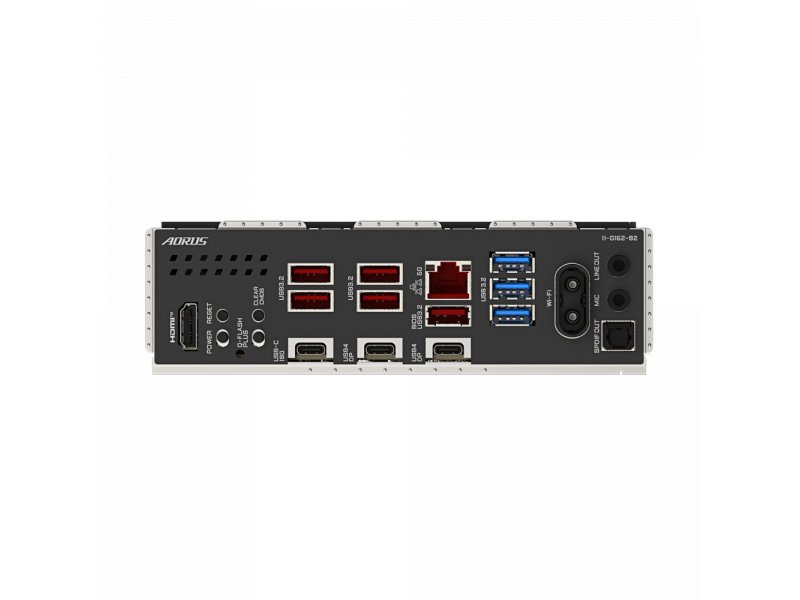

Задняя панель Gigabyte X870E Aorus Elite X3D насчитывает восемь портов USB Type-A: три USB 3.2 Gen 1 (5 Гбит/с) и пять USB 3.2 Gen 2 (10 Гбит/с). Из Type-C — один USB 3.2 Gen 2 и два порта USB4 с пропускной способностью до 40 Гбит/с. Последние совместимы с Thunderbolt 4-устройствами и внешними SSD с интерфейсом USB4. По информации производителя, порты USB4 также поддерживают DisplayPort-вывод. Сетевой порт RJ-45 обеспечивает скорость до 5 Гбит/с.

Внутренние разъёмы и управление вентиляторами

Gigabyte X870E Aorus Elite X3D предоставляет на плате два заголовка USB 2.0 (9-pin), два — USB 3.2 Gen 1 (19-pin) и один разъём USB 3.2 Gen 2x2 (20 Гбит/с) Type-C для фронтальной панели корпуса. Для охлаждения — два разъёма для процессорного кулера/помпы (4-pin) и четыре разъёма для корпусных вентиляторов (4-pin). Управление реализовано через GIGABYTE Control Center. Три заголовка ARGB (5V, 3-pin) и один RGB (12V, 4-pin) закрывают большинство сценариев подсветки.

Wi-Fi 7, сеть и беспроводные интерфейсы

Wi-Fi 7 на модуле Qualcomm QCNCM865 — что даёт новый стандарт

Gigabyte X870E Aorus Elite X3D комплектуется модулем беспроводной связи Qualcomm QCNCM865 с поддержкой Wi-Fi 7 (802.11be) и Bluetooth 5.4. Wi-Fi 7 работает в диапазонах 2.4 / 5 / 6 ГГц и поддерживает Multi-Link Operation (MLO) — одновременную агрегацию каналов на разных частотах для снижения задержки. По сравнению с Wi-Fi 6E, пропускная способность теоретически возрастает до 46 Гбит/с, хотя реальная скорость определяется возможностями роутера. Проводная сеть — порт RJ-45 со скоростью 5 Гбит/с, что в пять раз быстрее стандартного гигабитного подключения.

Совет от Редакции FormulaTV: «Wi-Fi 7 раскрывается только при наличии совместимого роутера. Если в домашней сети роутер поддерживает лишь Wi-Fi 6 или 6E — модуль будет работать в режиме обратной совместимости. Для игровых задач с низкой задержкой рекомендуем использовать проводное подключение 5 Гбит/с при наличии совместимого коммутатора».

Аудио и звуковые возможности

Realtek ALC1220 — достаточно ли встроенного звука

Gigabyte X870E Aorus Elite X3D использует аудиочипсет Realtek ALC1220 с поддержкой схемы 7.1. Это решение верхнего потребительского уровня: поддерживает воспроизведение HD-аудио до 192 кГц/24 бит, обеспечивает заметно меньший уровень шума на линейном выходе по сравнению с бюджетными кодеками. Для наушников до 120 Ом встроенного усилителя достаточно; при использовании студийных мониторов или высокоомных наушников внешний DAC-усилитель будет более уместен. Оптический выход TOSLINK (S/PDIF) позволяет подключить ресивер или ЦАП с цифровым входом без потерь.

С чем сравнить в России — конкуренты на чипсете X870E и X670E

В сегменте материнских плат AM5 топ-уровня Gigabyte X870E Aorus Elite X3D конкурирует прежде всего с платами на X870E от ASUS и MSI. Ниже — сравнение по ключевым параметрам для плат того же форм-фактора ATX.

Как мы к этому пришли — эволюция платформы AM5 и чипсета X870E

Платформа AM5 была представлена AMD в 2022 году вместе с чипсетом X670E. Чипсет X870E, появившийся в 2024 году, сохранил совместимость с тем же сокетом AM5 и добавил обязательную поддержку USB4 и PCIe 5.0 для M.2 — то, что на X670E зависело от конкретного производителя платы. Gigabyte X870E Aorus Elite X3D относится к линейке Aorus Elite, которая традиционно занимает позицию «максимум функций за разумные деньги» внутри флагманской платформы — ниже ROG / MEG по цене, но без существенных урезаний по интерфейсам.

По наблюдениям специалистов редакции FormulaTV в условиях шоурума, переход с X670E на X870E даёт ощутимую разницу именно в сегменте скоростных SSD: PCIe 5.0 x4 для M.2 здесь гарантирован стандартом, а не зависит от производителя.

Инженерный компромисс

Главный trade-off X870E Aorus Elite X3D — количество слотов расширения против скорости. При пяти слотах M.2 и нескольких PCIe-контроллерах общая пропускная способность чипсетной шины распределяется между всеми устройствами. При одновременной работе всех M.2-накопителей на полной скорости плюс активной карте PCIe 4.0 в дополнительном слоте часть устройств может работать с ограниченной полосой. Это не критично для большинства игровых сборок, но важно учитывать при проектировании рабочей станции с интенсивным параллельным I/O.

Взгляд с другой стороны

Контраргумент. Зачем платить за X870E, если X670E или B650E закрывают большинство игровых задач при меньшей цене?

Когда валиден. Для системы с одним SSD, процессором без агрессивного разгона и без внешних Thunderbolt-устройств переплата за X870E действительно не оправдана. B650E с одним PCIe 5.0 M.2 и Wi-Fi 6E справится с играми без видимого отставания.

Ответ. X870E Aorus Elite X3D рационален, если сборка рассчитана на два и более быстрых SSD (PCIe 5.0), активное использование USB4 для внешнего хранилища или периферии, Wi-Fi 7 уже есть в роутере, а процессор планируется топовый с ручным разгоном памяти. Для базовой игровой сборки достаточно B650E.

Ошибки и их цена

1) Установить в первый слот M.2 PCIe 4.0-накопитель вместо PCIe 5.0 — слот работает, но скоростной потенциал платы не используется. Разница в реальных задачах (загрузка игр, большие файлы) — до 2–3 раз по пропускной способности.

2) Подключить 24-контактное питание и не проверить оба разъёма CPU — при одном подключённом 8pin из двух возможных старший Ryzen 9 будет троттлиться под длительной нагрузкой (рендер, компиляция). Оба разъёма 8pin CPU обязательны.

3) Не обновить BIOS перед установкой процессора Granite Ridge (Ryzen 9000) — часть ранних ревизий плат X870E поставлялась с BIOS, не поддерживающим новейшие ревизии CPU. Кнопка Q-Flash Plus на плате позволяет обновить BIOS без процессора в сокете, используя USB-флешку.

Совет от Редакции FormulaTV: «Перед первым включением системы проверьте актуальность BIOS на сайте Gigabyte по коду производителя X870E AORUS ELITE X3D. Кнопка Q-Flash Plus на задней панели позволяет прошить актуальную версию прямо с USB-накопителя — без процессора и памяти в слотах. Это особенно важно при покупке платы из ранних партий».
