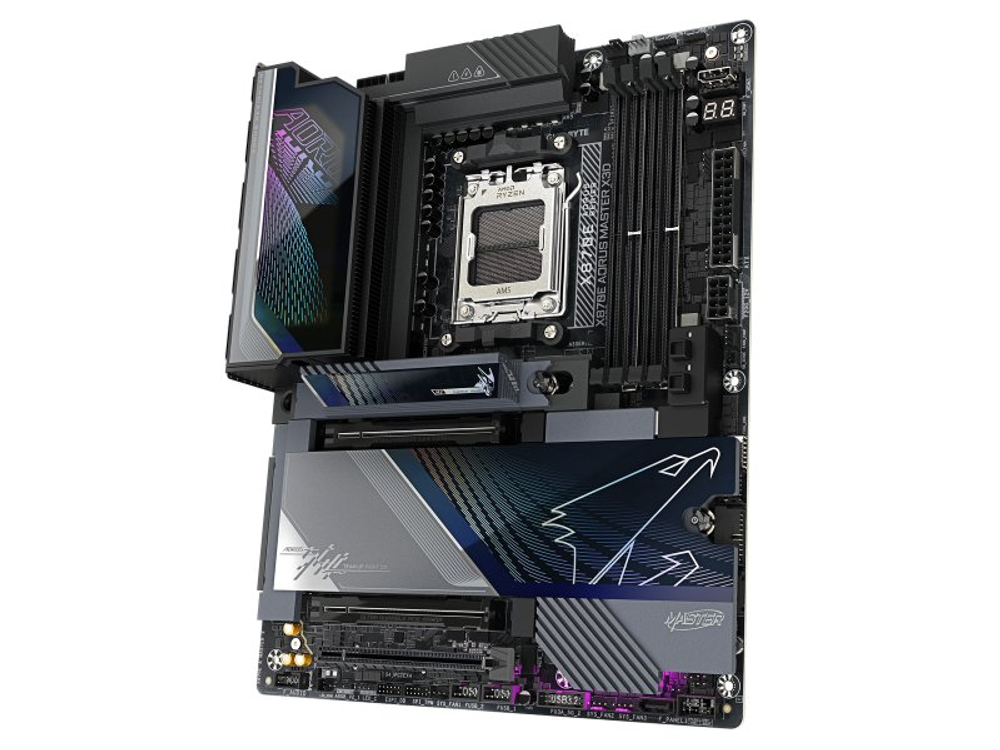

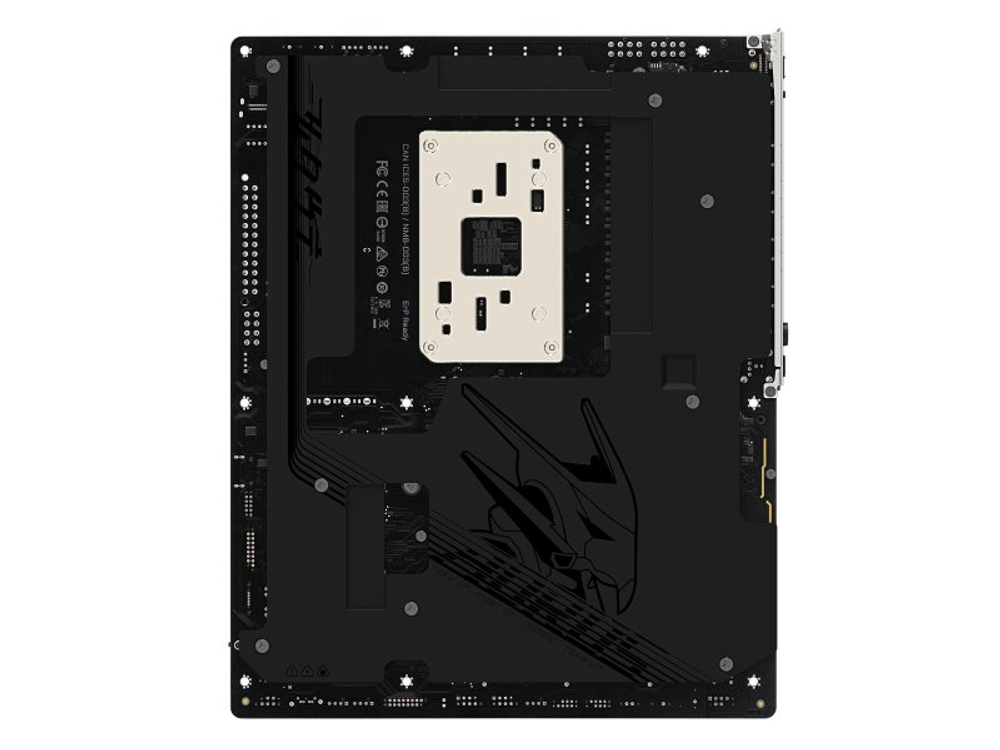

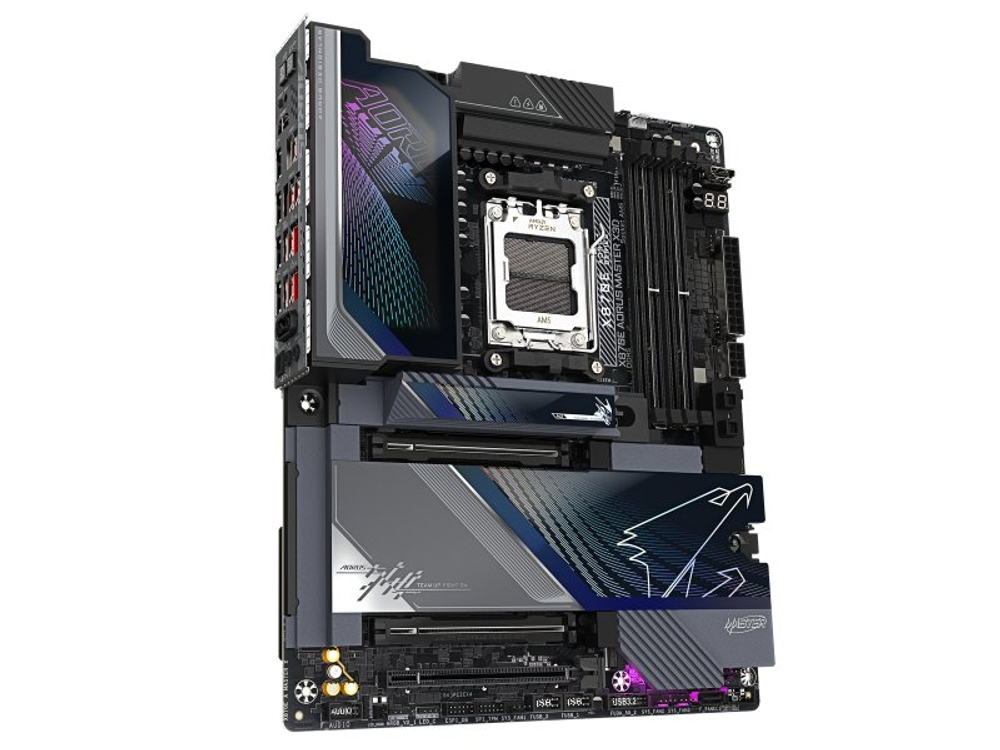

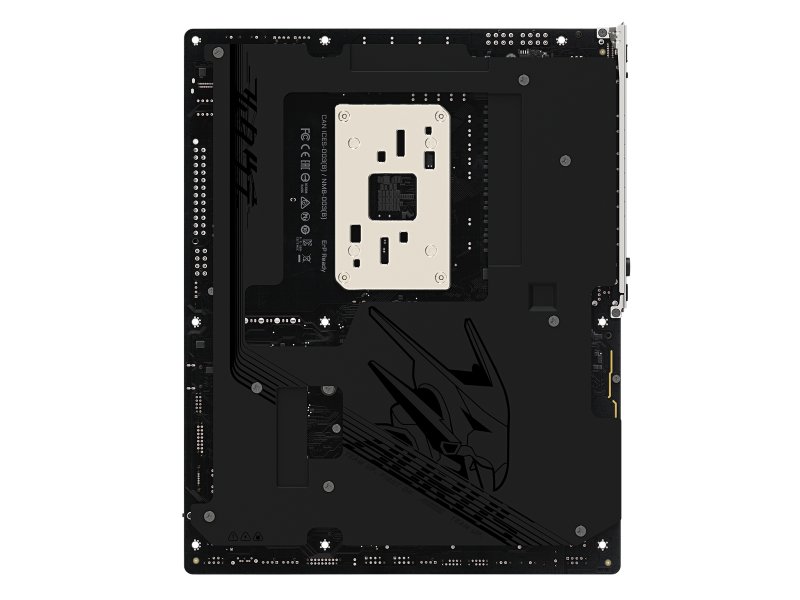

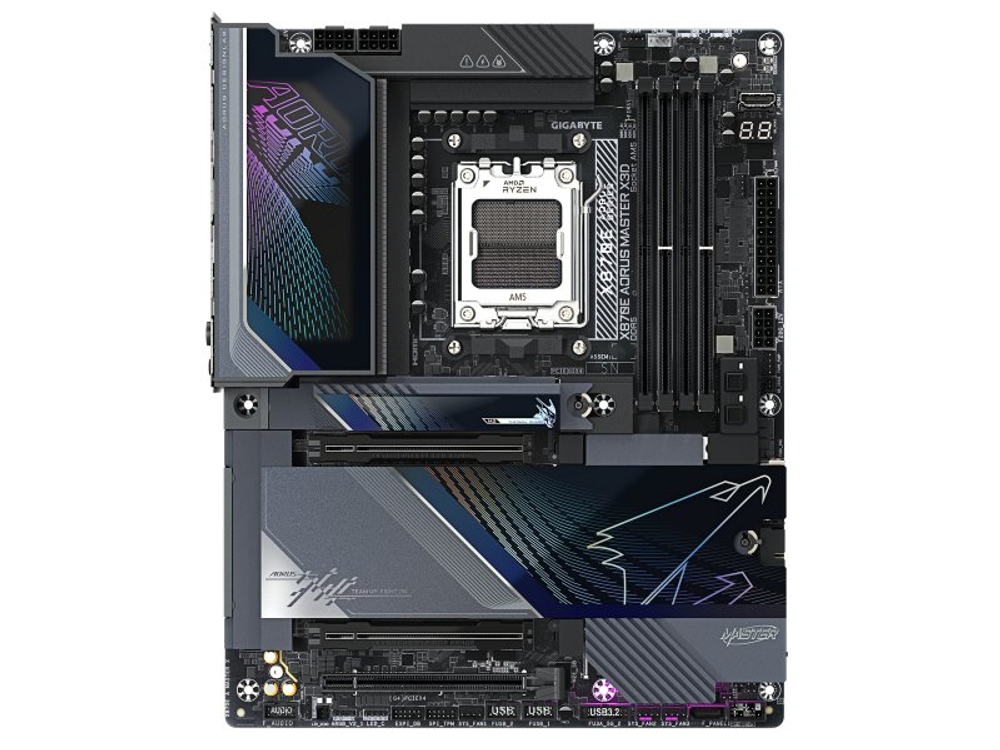

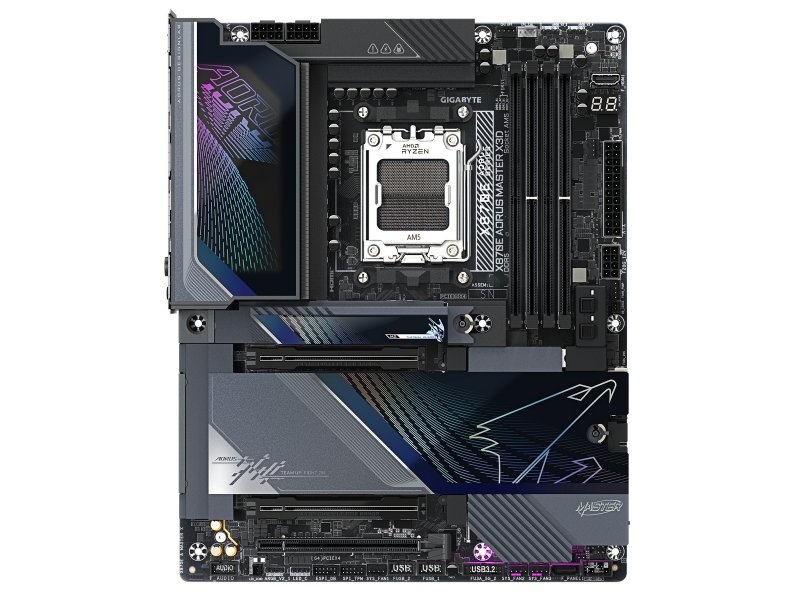

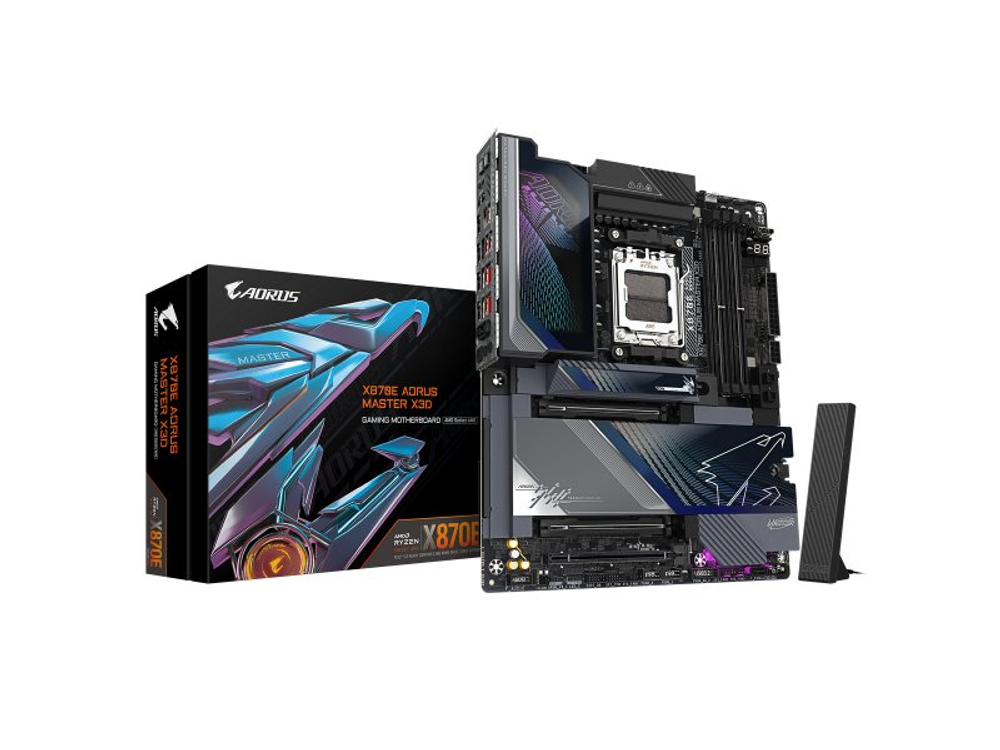

Материнская плата Gigabyte X870e Aorus Master X3d, Socket AM5, AMD X870E, ATX, RTL

Gigabyte X870E Aorus Master X3D — флагманская материнская плата формата ATX на сокете AM5 с чипсетом AMD X870E, рассчитанная на процессоры AMD Ryzen 7/8/9 серий Granite Ridge, Phoenix и Raphael. Пять слотов M.2 с поддержкой PCIe 5.0, подсистема питания 18+2+2 фаз и встроенный Wi-Fi 7 делают её выбором для высокопроизводительных сборок под игры, рендеринг и рабочие станции.

• Сокет / чипсет: AM5 / AMD X870E
• Питание CPU: 18+2+2 фаз, разъём 8pin + 8pin
• Накопители: 5 × M.2 (2 × PCIe 5.0 x4), 2 × SATA
• Для кого: оверклокеры, геймеры, профессиональные рабочие станции

Коротко — для кого эта материнская плата

Gigabyte X870E Aorus Master X3D ориентирована на энтузиастов, которые строят максимально производительный ПК на платформе AM5: флагманский чипсет, пять разъёмов M.2, два порта USB4 и Wi-Fi 7 оставляют запас на несколько лет вперёд. Это не бюджетный старт — это основа для сборки, которую не захочется менять при переходе на следующее поколение Ryzen.

Главные плюсы и ограничения X870E Aorus Master X3D

Плата получает высокую оценку по совокупности возможностей: топовая подсистема питания, исчерпывающий набор разъёмов и беспроводная связь самого актуального стандарта в одном корпусе ATX.

• ✓ 5 слотов M.2 — два с пропускной способностью PCIe 5.0 x4 для NVMe последнего поколения
• ✓ 18+2+2 фаз питания с двойным 8-пиновым разъёмом — запас для разгона старших Ryzen 9
• ✓ Wi-Fi 7 (802.11be) и Bluetooth 5.4 — актуальный беспроводной стек без внешнего адаптера
• ✓ Два порта USB4 и 7 портов USB 3.2 Gen 2 Type-A на задней панели — полноценная периферия без хабов
• ✓ Два сетевых порта RJ-45 со скоростью до 10 Гбит/с — для NAS, игрового сервера или агрегации каналов

• ✗ Только 2 порта SATA — для систем с большим количеством 2,5″/3,5″ дисков потребуется PCIe-расширитель
• ✗ Флагманская цена: рационально, если используется хотя бы половина возможностей платы
• ✗ ATX 305 × 244 мм — не помещается в компактные корпуса mATX и mini-ITX

Процессор, память и питание — что реально поддерживает X870E

Совместимость с процессорами Ryzen на сокете AM5

Gigabyte X870E Aorus Master X3D поддерживает процессоры AMD Ryzen 7, 8 и 9 на сокете AM5 — включая Granite Ridge (Ryzen 9000), Phoenix и Raphael (Ryzen 7000). Чипсет AMD X870E является старшим в линейке AMD: он открывает полный PCIe 5.0 как для видеокарты, так и для накопителей одновременно — в отличие от X670E, где полоса делилась менее гибко. Разъём питания процессора — двойной 8pin + 8pin, что обеспечивает стабильное питание при длительной нагрузке на Ryzen 9 и при разгоне.

DDR5 до 9000 МГц — четыре слота и 256 ГБ максимум

Плата оснащена четырьмя слотами DIMM DDR5 с поддержкой частот от 4800 до 9000 МГц и максимальным объёмом 256 ГБ в двухканальном режиме. Диапазон 9000 МГц — это XMP/EXPO-профили для оверклокерских комплектов; рабочая частота зависит от конкретного процессора и выбранных модулей. По наблюдениям специалистов FormulaTV, для большинства задач достаточно DDR5-6000 в двухканале — дальнейший разгон даёт прирост в основном в синтетике и в процессорозависимых играх.

Подсистема питания 18+2+2 — запас для разгона

Gigabyte X870E Aorus Master X3D реализует схему питания 18+2+2 фаз — 18 фаз на ядра процессора, 2 на SoC и 2 на вспомогательные цепи. Зона VRM оснащена пассивным охлаждением: массивные радиаторы с тепловыми трубками отводят тепло без дополнительного вентилятора. Это важно при длительном разгоне Ryzen 9 7950X или 9950X: стабильность питания напрямую влияет на воспроизводимость результатов бенчмарков и на частоту троттлинга при нагрузке.

Совет от Редакции FormulaTV: «При использовании процессоров с TDP выше 170 Вт в режиме PBO — подключайте оба 8-пиновых разъёма питания. Один кабель из блока питания даёт достаточный ток для стоковой работы, но при разгоне второй разъём исключает просадки по питанию, которые могут сбивать кривую частот».

Накопители и слоты расширения — пять M.2 и PCIe 5.0

Пять разъёмов M.2 с двумя слотами PCIe 5.0 x4

Gigabyte X870E Aorus Master X3D предоставляет 5 слотов M.2: два работают по интерфейсу PCIe 5.0 x4 — один для форм-фактора 2280, второй для 2280 или 2580, что позволяет установить расширенные корпуса накопителей. Ещё три слота работают по PCIe 4.0 — один в режиме x2 и два в режиме x4. Все пять слотов оснащены пассивным охлаждением в виде термопрокладок и радиаторных крышек. Поддерживается RAID-массив 0, 1, 5, 10 для M.2 PCIe и RAID 0, 1 для двух портов SATA.

Слоты PCIe — x16 и x8 пятого поколения плюс x4 третьего

На плате расположены три слота PCIe: основной — PCIe 5.0 x16 для видеокарты, второй — PCIe 5.0 x8 для второго GPU или высокопроизводительного устройства расширения, третий — PCIe 3.0 x4 для карт захвата, сетевых адаптеров или AIC-накопителей. По информации производителя, основной слот x16 сохраняет полную полосу при любой конфигурации M.2 — чипсет X870E маршрутизирует PCIe-полосы процессора и чипсета независимо.

Порты и коммуникации — USB4, Wi-Fi 7 и двойной 10G Ethernet

Задняя панель — 14 портов USB и два 10-гигабитных сетевых порта

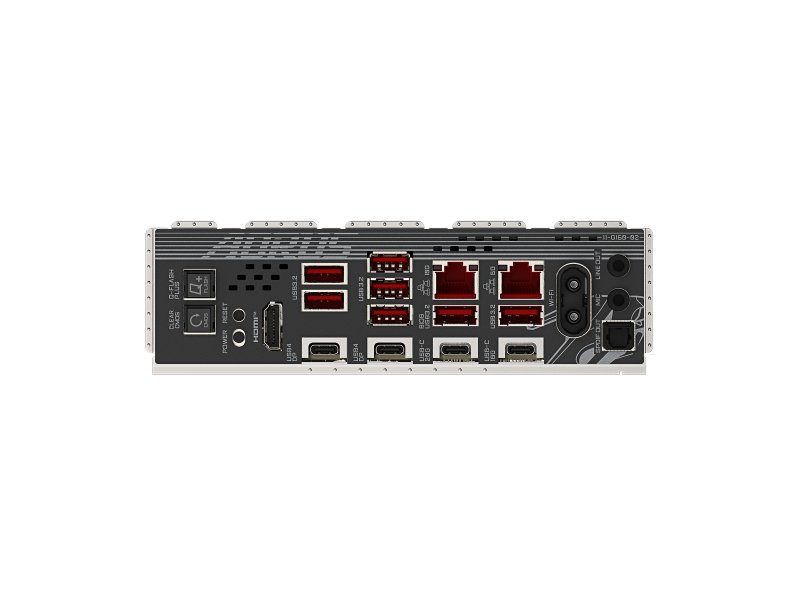

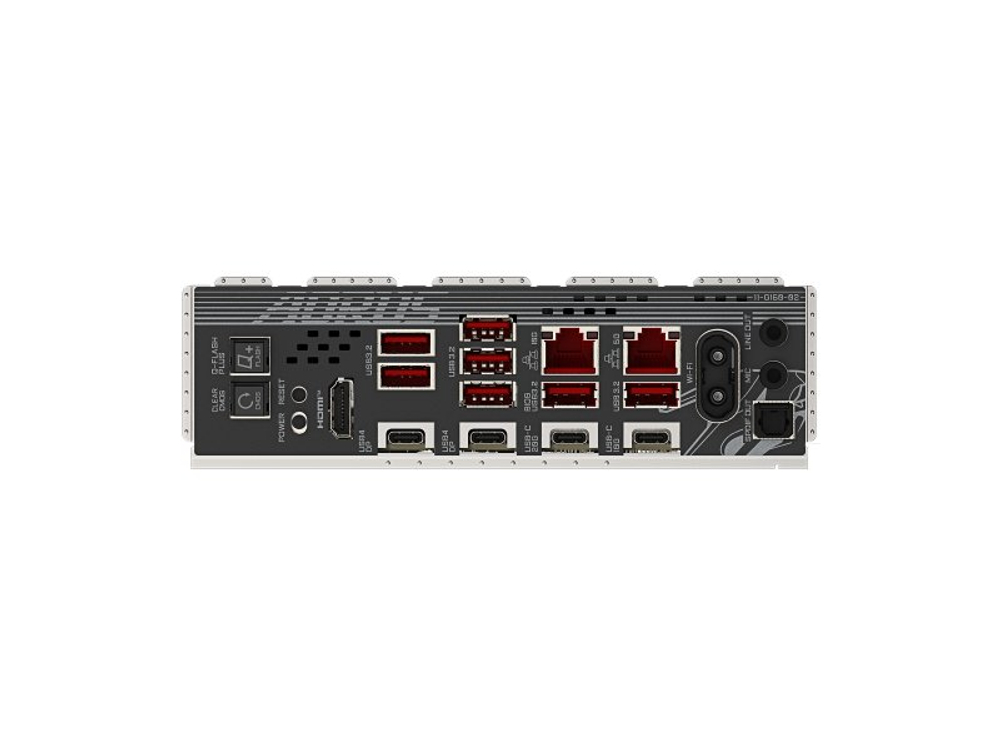

Gigabyte X870E Aorus Master X3D несёт на задней панели исчерпывающий набор: 7 × USB 3.2 Gen 2 Type-A, два порта USB4 (Type-C, 40 Гбит/с), один USB 3.2 Gen 2x2 Type-C (20 Гбит/с), один USB 3.2 Gen 2 Type-C, а также два разъёма RJ-45 со скоростью сетевого адаптера до 10 Гбит/с каждый. Порты USB4 поддерживают подключение внешних NVMe-боксов с пропускной способностью до 40 Гбит/с и совместимы с Thunderbolt 4-устройствами в режиме совместимости. HDMI-выход на задней панели — 1 штука, для вывода изображения с процессоров со встроенной графикой.

Wi-Fi 7 и Bluetooth 5.4 на чипе MediaTek MT7927

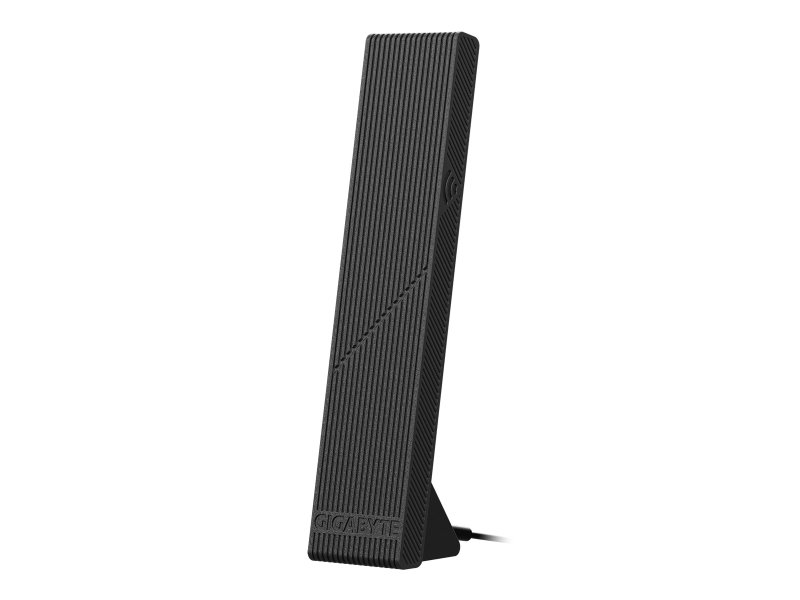

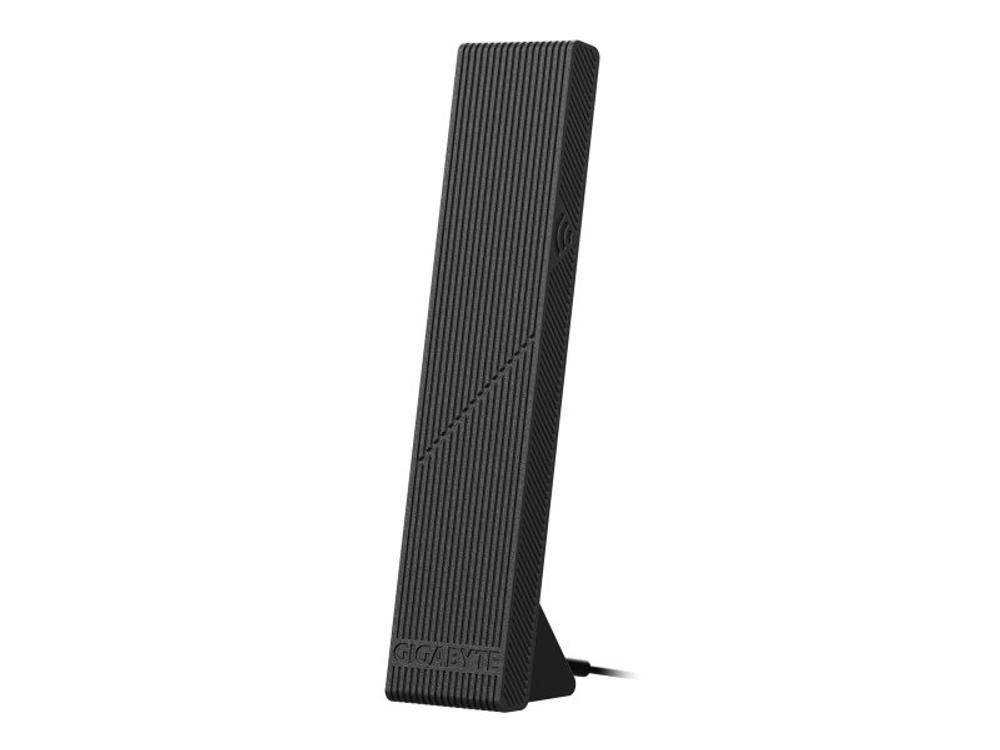

Беспроводной модуль Wi-Fi 7 (802.11be) построен на чипе MediaTek MT7927 / RZ738 и поддерживает многоканальную работу в диапазонах 2,4 / 5 / 6 ГГц. По сравнению с Wi-Fi 6E основное преимущество Wi-Fi 7 — технология MLO (Multi-Link Operation), которая агрегирует каналы разных диапазонов одновременно, снижая задержку и увеличивая пропускную способность. Bluetooth 5.4 обеспечивает подключение периферии с улучшенной стабильностью соединения по сравнению с BT 5.0/5.2. В комплект поставки входит Wi-Fi антенна.

Совет от Редакции FormulaTV: «Если планируете подключать NAS или второй ПК напрямую по кабелю для передачи больших файлов — используйте оба порта RJ-45 в режиме агрегации каналов Link Aggregation (LACP/802.3ad). Пропускная способность вырастет до 20 Гбит/с при наличии совместимого коммутатора или второго устройства с аналогичной поддержкой».

Разъёмы на плате — охлаждение, подсветка и внутренние USB

Разъёмы для кулеров, помп и вентиляторов корпуса

Gigabyte X870E Aorus Master X3D предоставляет два разъёма процессорного охлаждения: 1 × 4pin для кулера и 1 × 4pin для кулера или помпы СВО — оба с PWM-управлением. Для корпусных вентиляторов предусмотрены 4 × 4pin разъёма. На плате присутствуют кнопки включения, перезагрузки, очистки CMOS и Q-Flash Plus — последняя позволяет обновить BIOS с USB-накопителя без установленного процессора и памяти, что критично при переходе на новое поколение Ryzen.

Подсветка ARGB и RGB — четыре канала и синхронизация через GIGABYTE Control Center

На плате реализовано 4 разъёма 5V-D-G (3pin) для ARGB-устройств и 1 разъём 12V-G-R-B (4pin) для стандартных RGB-лент. Синхронизация всей подсветки — через фирменное ПО GIGABYTE Control Center, которое также управляет скоростью вентиляторов и мониторингом системы. Подсветка самой платы присутствует на текстолите и радиаторах.

С чем сравнить в России?

На рынке X870E-плат в сегменте флагманов Gigabyte X870E Aorus Master X3D конкурирует с платами ASUS, MSI и ASRock той же категории. Ключевые отличия — в количестве M.2 слотов, числе USB4-портов и наличии двойного 10G Ethernet.

Как мы к этому пришли — эволюция платформы AM5 и чипсета X870E

Платформа AM5 появилась в 2022 году как ответ AMD на DDR5 и PCIe 5.0. Первые чипсеты X670E уже давали PCIe 5.0, но в X870E AMD пересмотрела маршрутизацию полос: теперь PCIe 5.0 гарантировано доступен одновременно для GPU и NVMe без конфигурационных ограничений. Aorus Master X3D — часть флагманской серии Gigabyte, которая традиционно получает максимальное число фаз питания и расширенный набор разъёмов в своём поколении. По информации производителя, платформа AM5 рассчитана на долгосрочную поддержку: процессоры следующего поколения (Ryzen 9000) уже совместимы с теми же платами через обновление BIOS.

Инженерный компромисс

Пять слотов M.2 — это технологическое достижение, но в нагруженной конфигурации все пять слотов требуют адекватного воздушного потока внутри корпуса: пассивные радиаторы отводят тепло в окружающий воздух. В корпусах с плохой вентиляцией температура под нагрузкой на NVMe Gen5 может приводить к throttling даже при наличии термопрокладок. Второй trade-off — всего 2 порта SATA: плата ориентирована на NVMe-будущее, а не на традиционные дисковые массивы. Если нужны 4+ SATA-устройства — потребуется PCIe SATA-контроллер.

Взгляд с другой стороны

Контраргумент. Зачем платить за X870E, если X670E или B650E закрывают 90% реальных сценариев — видеокарта, один-два NVMe, LAN, Wi-Fi?

Когда валиден. Для типичного геймерского ПК с одним GPU и двумя накопителями переплата за X870E действительно не оправдана: разница в производительности в играх между X670E и X870E при прочих равных не ощутима на практике.

Ответ. X870E Aorus Master X3D рационален в трёх случаях: максимально нагруженная система с несколькими NVMe Gen5, профессиональная рабочая станция с агрегацией 10G Ethernet, или сборка «на вырост» с расчётом на несколько поколений CPU. В остальных случаях — честная рекомендация рассмотреть X670E или B650E с аналогичным набором разъёмов за меньшие деньги.

Ошибки и их цена

1) Использовать один 8-пиновый кабель при разгоне Ryzen 9 — риск просадок напряжения VCore при нагрузке, нестабильная работа или аварийный сброс частот. Решение: всегда подключать оба 8-пиновых разъёма.

2) Установить NVMe Gen5 без термопрокладки в M.2-слот — заводская прокладка в комплекте к плате идёт под радиаторную крышку; если переставить накопитель и снять крышку без замены прокладки, контакт нарушается и накопитель перегревается. Решение: при переустановке менять прокладку или использовать стороннюю (2 мм, 6–8 Вт/м·К).

3) Не обновить BIOS перед установкой Ryzen 9000 (Granite Ridge) на б/у плату с прошивкой для Ryzen 7000 — процессор может не инициализироваться. Кнопка Q-Flash Plus позволяет обновить BIOS с USB без CPU: это ключевое преимущество платы при переходе между поколениями.

Совет от Редакции FormulaTV: «Перед первым запуском убедитесь, что XMP/EXPO профиль памяти активирован в BIOS — по умолчанию DDR5 стартует на базовой частоте 4800 МГц, даже если модули рассчитаны на 6000+ МГц. Разница в реальной производительности процессорозависимых задач при включённом EXPO может достигать 10–15%».
