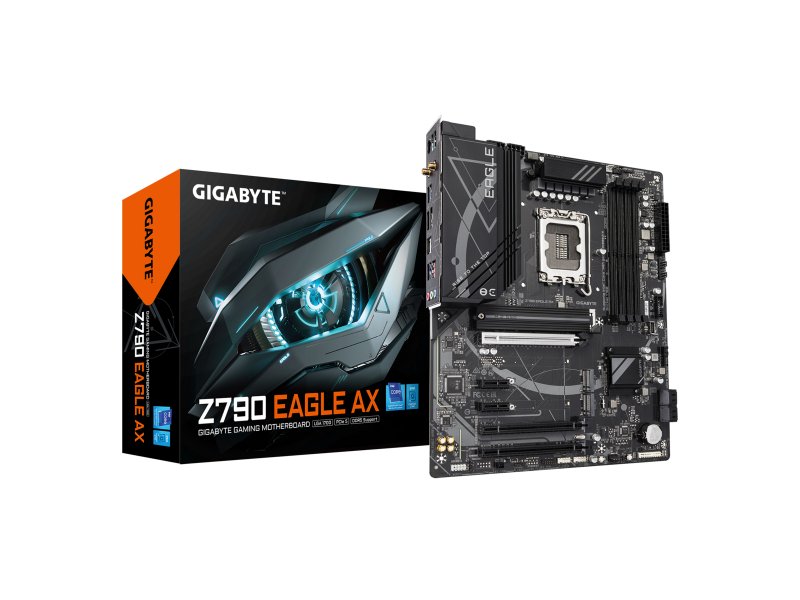

Материнская плата Gigabyte Z790 Eagle Ax, Socket LGA 1700, Intel Z790, ATX, RTL

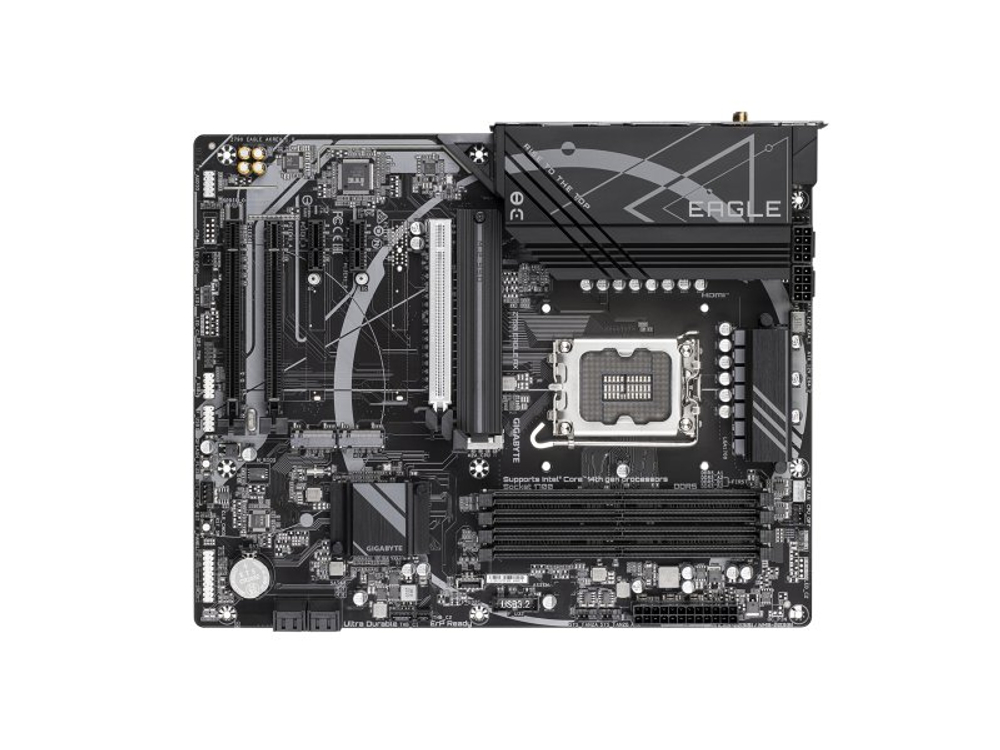

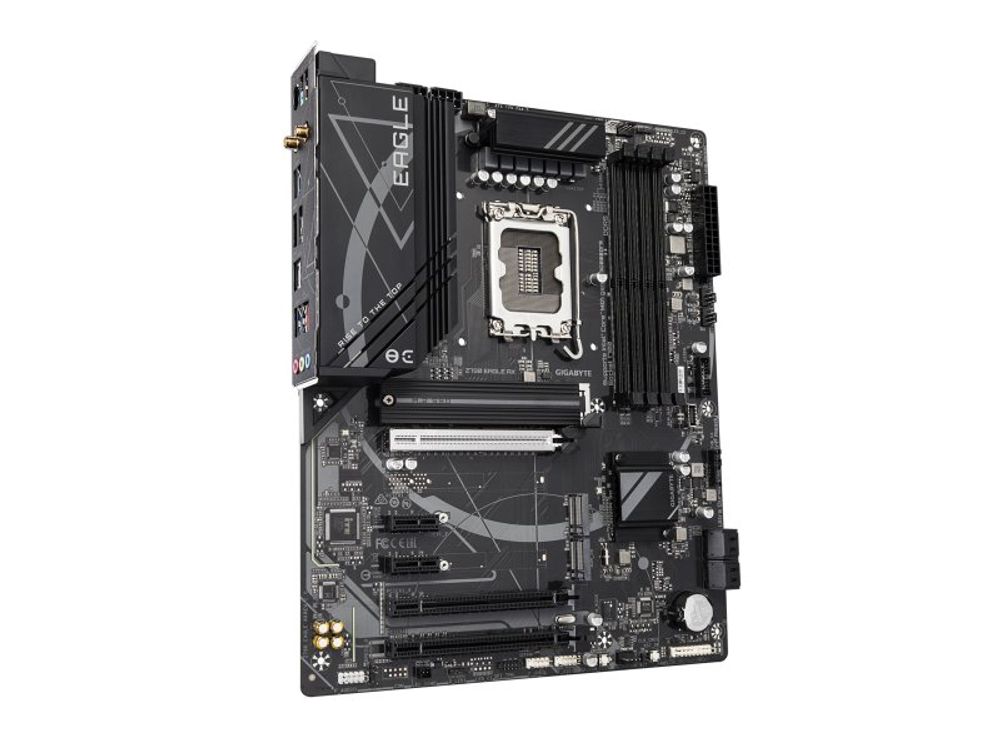

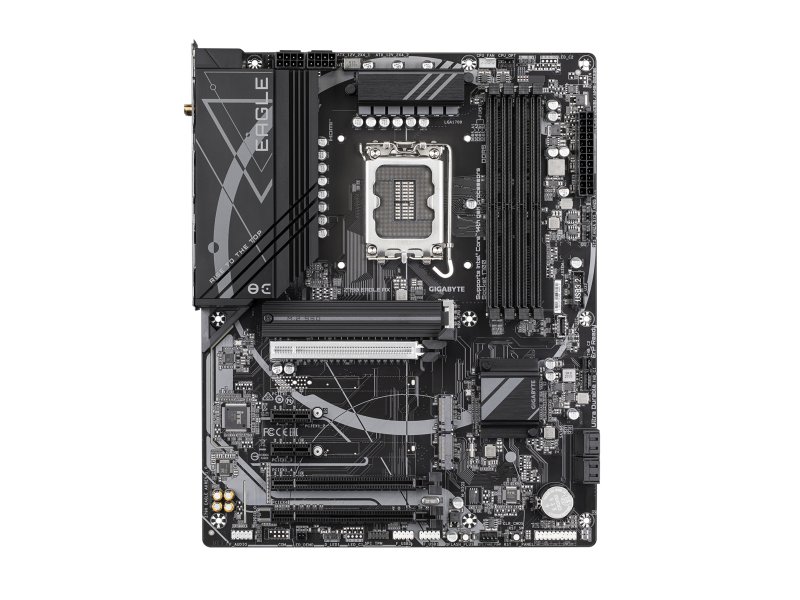

Gigabyte Z790 Eagle AX — материнская плата форм-фактора ATX на чипсете Intel Z790 с сокетом Socket LGA 1700, поддерживающая процессоры Intel 12-го, 13-го и 14-го поколений (Alder Lake, Raptor Lake, Raptor Lake Refresh) и память DDR5 с частотой до 7600 МГц — для сборки производительного ПК под задачи рендеринга, игр и многозадачной работы.

• Сокет / чипсет: LGA 1700 / Intel Z790
• Память: DDR5, 4 слота DIMM, до 192 ГБ, 4400–7600 МГц
• Накопители: 3 × M.2 (PCIe 4.0/5.0), 4 × SATA
• Беспроводная связь: Wi-Fi 6E (Intel AX211), Bluetooth 5.3
• Для кого: игровые сборки, рабочие станции, апгрейд с DDR4-платформы

Коротко — для кого эта материнская плата

Gigabyte Z790 Eagle AX закрывает потребности сборщика, которому нужна надёжная основа под Core i5–i9 12–14-го поколений с запасом по оверклокингу памяти, встроенным Wi-Fi 6E и достаточным набором слотов для современных NVMe-накопителей — без переплаты за топовые функции вроде PCIe 5.0 для M.2 или 16-фазного питания.

Главные плюсы и ограничения Gigabyte Z790 Eagle AX

Плата уверенно работает в среднем ценовом сегменте Z790: полный набор беспроводных интерфейсов, широкая поддержка накопителей и актуальная DDR5-платформа соседствуют с компромиссами по числу портов и конфигурации M.2.

• ✓ Intel Wi-Fi 6E AX211 и Bluetooth 5.3 в комплекте — антенна уже в коробке, сверлить для кабеля не нужно
• ✓ Три слота M.2 (два на PCIe 4.0 × 4, один поддерживает форматы до 22110) — полноценная конфигурация без переходников
• ✓ DDR5 до 7600 МГц при максимальном объёме 192 ГБ — реальный запас для будущего апгрейда памяти
• ✓ Кнопка Q-Flash Plus позволяет обновить BIOS без установленного процессора — важно при покупке Raptor Lake Refresh в б/у плату
• ✓ Пассивное охлаждение VRM, чипсета и одного M.2-слота — тихая работа при умеренной нагрузке

• ✗ Только 12+1+1 фаз питания — при разгоне Core i9-13900K/14900K потребуется качественное охлаждение зоны VRM
• ✗ Слот PCIe 5.0 только для видеокарты (x16), M.2 работают на PCIe 4.0 — скоростные Gen5-накопители не поддерживаются
• ✗ Аудиочип Realtek ALC897 — базовый уровень; для студийной работы или audiophile-сборки потребуется внешний ЦАП

Процессор и память — что поддерживает Z790 Eagle AX

Совместимые процессоры Intel на сокете LGA 1700

Gigabyte Z790 Eagle AX поддерживает все три поколения Intel LGA 1700: Alder Lake (12-е поколение), Raptor Lake (13-е) и Raptor Lake Refresh (14-е). Чипсет Z790 открывает полноценный разгон через XMP/EXPO-профили и ручные настройки BIOS — в отличие от бюджетных B660/B760, где оверклокинг заблокирован. Питание процессора организовано через разъём 8+8 pin, что даёт достаточный запас тока для Core i7 и i9 при умеренном разгоне. При использовании флагманских 14-го поколения (Core i9-14900K) рекомендуется обеспечить активное охлаждение зоны VRM — 12 силовых фаз работают на пределе при длительных нагрузках.

Память DDR5 до 192 ГБ — частоты и режим работы

Gigabyte Z790 Eagle AX работает исключительно с DDR5-модулями в формате DIMM — четыре слота, двухканальный режим, поддержка частот от 4400 до 7600 МГц. Максимальный объём 192 ГБ перекрывает потребности любой рабочей станции. По данным обзора FormulaTV, плата стабильно проходит стрессовые тесты с XMP-профилем DDR5-6000 — это практический порог для большинства сборок. Разгон выше 6400 МГц требует ручной подстройки таймингов в UEFI AMI BIOS и зависит от конкретного комплекта памяти.

Совет от Редакции FormulaTV: «При выборе DDR5-комплекта для Z790 Eagle AX ориентируйтесь на наборы с XMP 3.0-профилем на 6000 МГц с таймингами CL36–CL40 — это соотношение частоты и латентности даёт максимальный прирост в играх и рабочих задачах без ручного тонкого тюнинга в BIOS».

Накопители — слоты M.2 и SATA на Z790 Eagle AX

Три разъёма M.2 и четыре порта SATA — конфигурация хранилища

Gigabyte Z790 Eagle AX предлагает три слота M.2: два в формате 2280/22110 на интерфейсе PCIe 4.0 × 4 — оба под пассивным охлаждением — и один слот, данные по которому уточняются в документации производителя. Четыре порта SATA III остаются для HDD, SATA SSD или оптических приводов. RAID поддерживается как по M.2 PCIe (0, 1, 5, 10), так и по SATA (0, 1, 5, 10) — редкость для плат среднего сегмента. По информации производителя, один из M.2-слотов имеет пассивный термосъём через штатный радиатор платы.

Почему отсутствие PCIe 5.0 для M.2 — не проблема в 2024–2025 году

Gigabyte Z790 Eagle AX не поддерживает Gen5-накопители в слотах M.2 — только PCIe 4.0 × 4. Реальная скорость чтения топовых PCIe 4.0 SSD достигает 7000 МБ/с, что перекрывает потребности игр, редактирования видео 4K и большинства профессиональных задач. Gen5-диски в 2024–2025 году заметно дороже при приросте скорости, ощутимом лишь в синтетических тестах. Для тех, кто планирует переход на Gen5 через 2–3 года, рациональнее рассмотреть платы на Z790 с соответствующим слотом или следующую платформу.

Подключение и коммуникации — Wi-Fi, LAN и порты

Wi-Fi 6E и Bluetooth 5.3 — беспроводные интерфейсы без доплат

Gigabyte Z790 Eagle AX оснащена адаптером Intel Wi-Fi 6E AX211, обеспечивающим работу в диапазонах 2,4 / 5 / 6 ГГц по стандарту 802.11ax, и Bluetooth 5.3. Антенна Wi-Fi входит в комплект — её устанавливают в разъём M.2 (E) на плате. По наблюдениям специалистов FormulaTV в условиях шоурума, AX211 обеспечивает стабильное соединение на расстоянии до 10 метров через одну бетонную стену при использовании 5 ГГц-диапазона. Сетевой контроллер проводного LAN даёт скорость 2,5 Гбит/с — достаточно для NAS, стриминга и работы в домашней сети с запасом над гигабитным стандартом.

Задняя панель и внутренние разъёмы — полный расклад

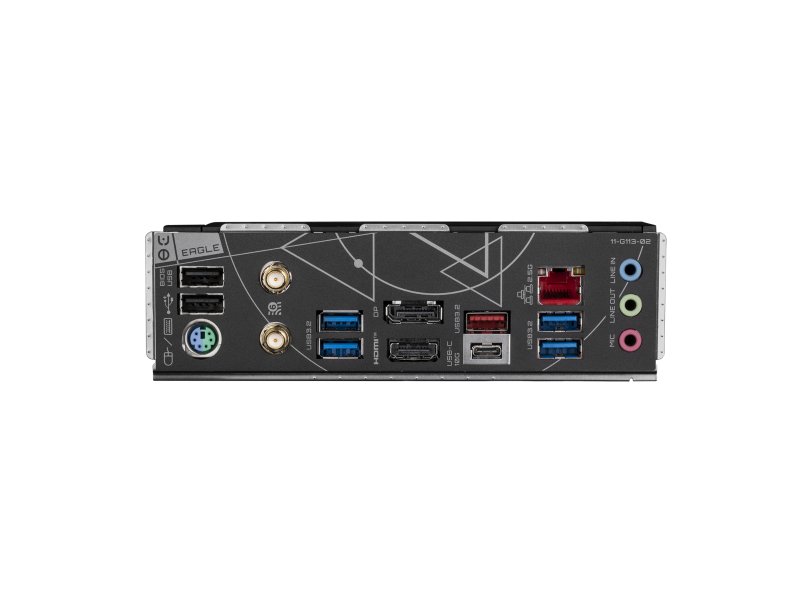

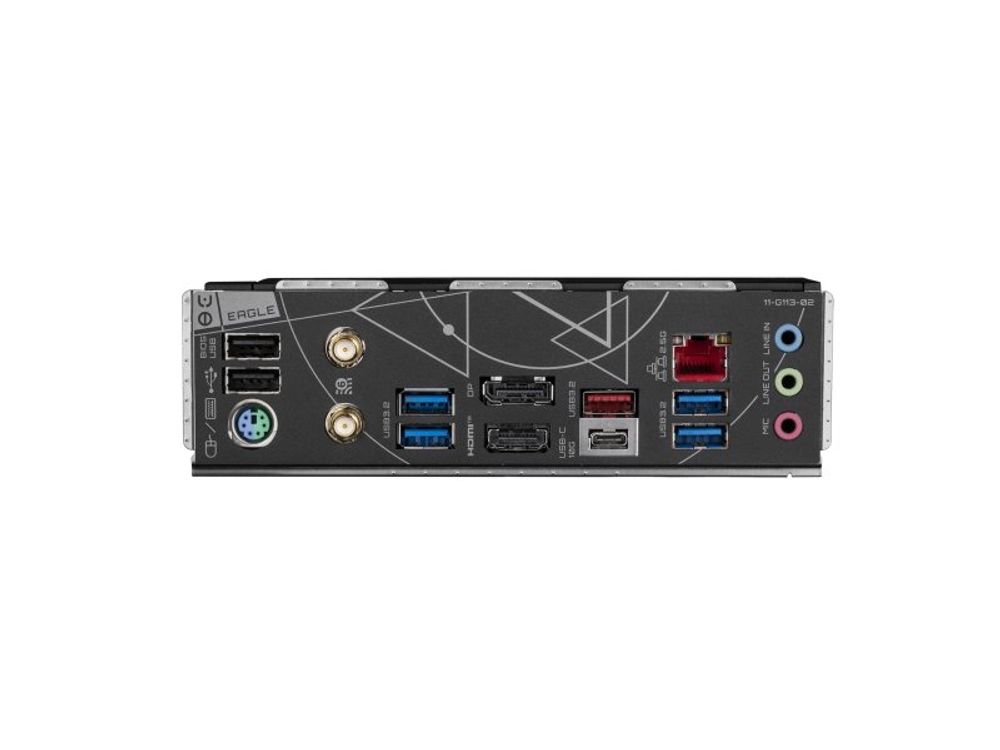

На задней панели Gigabyte Z790 Eagle AX расположены: 1 × DisplayPort, 1 × HDMI (для встроенной графики процессора), 1 × USB 3.2 Gen 2 Type-A, 4 × USB 3.2 Gen 1 Type-A, 2 × USB 2.0 Type-A, 1 × USB 3.2 Gen 2 Type-C и 1 × RJ-45. Внутри платы предусмотрены разъёмы: 1 × USB 3.2 Gen 1 (19 pin), 2 × USB 2.0 (9 pin) и 1 × USB 3.2 Gen 1 Type-C — для подключения корпусных панелей. Три 4-pin разъёма для корпусных вентиляторов и два 3-pin ARGB (5V D-G) — для адресной RGB-подсветки в экосистеме GIGABYTE RGB Fusion.

Совет от Редакции FormulaTV: «Если сборка размещается в корпусе без встроенного USB-хаба, заранее просчитайте разводку внутренних разъёмов: три разъёма вентиляторов на плате могут оказаться недостаточными для корпусов с 4–6 вентиляторами — в таком случае ставьте PWM-хаб на 1-й разъём с сигналом управления от платы».

С чем сравнить в России — Z790 Eagle AX против конкурентов

В сегменте Z790-плат среднего уровня с Wi-Fi Eagle AX конкурирует с несколькими актуальными решениями. Все модели ниже — форм-фактор ATX, сокет LGA 1700, поддержка DDR5.

Как мы к этому пришли — платформа Intel Z790 и эволюция линейки Eagle

Серия Eagle от Gigabyte традиционно занимает нишу «разумный выбор для большинства» — между бюджетными платами с урезанным питанием и премиальными Aorus, где часть функций практически никогда не задействуется. Z790 как чипсет принёс расширенный набор линий PCIe 4.0 по сравнению с Z690, что позволило Gigabyte оснастить Eagle AX тремя полноценными M.2-слотами без ущерба для скорости слотов расширения. По информации производителя, BIOS реализован на базе 256 МБ Flash ROM с UEFI AMI-интерфейсом — он поддерживает как полный ручной тюнинг для оверклокеров, так и упрощённый режим для новичков.

Инженерный компромисс — что выбрал Gigabyte при проектировании Eagle AX

Gigabyte Z790 Eagle AX сделала осознанный выбор в пользу широты функций над глубиной. Три M.2-слота и Wi-Fi 6E при 12-фазном питании — это решение для Core i5/i7 с умеренным разгоном, а не для флагманских i9 на пределе TDP. Аудиочип ALC897 закрывает 80% сценариев использования, но уступает ALC1220 с более высоким соотношением сигнал-шум на платах старшего уровня. Компромисс оправдан, если сборка нацелена на игры, монтаж и многозадачность, а не на студийную запись или разгон флагманских процессоров.

Взгляд с другой стороны — когда Eagle AX не лучший выбор

Контраргумент. За сопоставимые деньги ASRock Steel Legend или ASUS Prime предлагают больше фаз питания и, в ряде случаев, слот M.2 с поддержкой PCIe 5.0.

Когда валиден. Если планируется Core i9-14900K с агрессивным разгоном или покупка Gen5-накопителя в ближайшие год-два — аргумент справедлив.

Ответ. Для Core i5-13600K / i7-14700K и типичного набора DDR5-6000 + PCIe 4.0 NVMe Z790 Eagle AX рациональна: переплата за более мощную VRM-зону не конвертируется в ощутимый прирост производительности в этих сценариях. Если стоит задача выжать максимум из флагманского CPU — рассмотрите ASRock Steel Legend или Gigabyte Z790 Aorus Elite AX.

Ошибки при выборе и сборке на Z790 Eagle AX

1) Установить процессор до обновления BIOS — если версия прошивки не поддерживает Raptor Lake Refresh (14-е поколение), система не запустится. Кнопка Q-Flash Plus на плате позволяет обновить BIOS с USB-накопителя без процессора — используйте её до первого включения при любых сомнениях.

2) Заполнить все четыре слота DDR5 модулями разных производителей — двухканальный режим при смешанных модулях часто деградирует до одноканального или вызывает нестабильность. Оптимально: два одинаковых комплекта в слоты A2+B2 (второй и четвёртый от процессора).

3) Подключить внешний монитор к DisplayPort или HDMI задней панели при установленной дискретной видеокарте — сигнал идёт через встроенную графику процессора, которая при наличии дискретной карты автоматически отключается. Подключайте монитор к видеокарте.
