Материнская плата MSI MAG B550 Tomahawk Max Wifi, Socket AM4, AMD B550, ATX, RTL

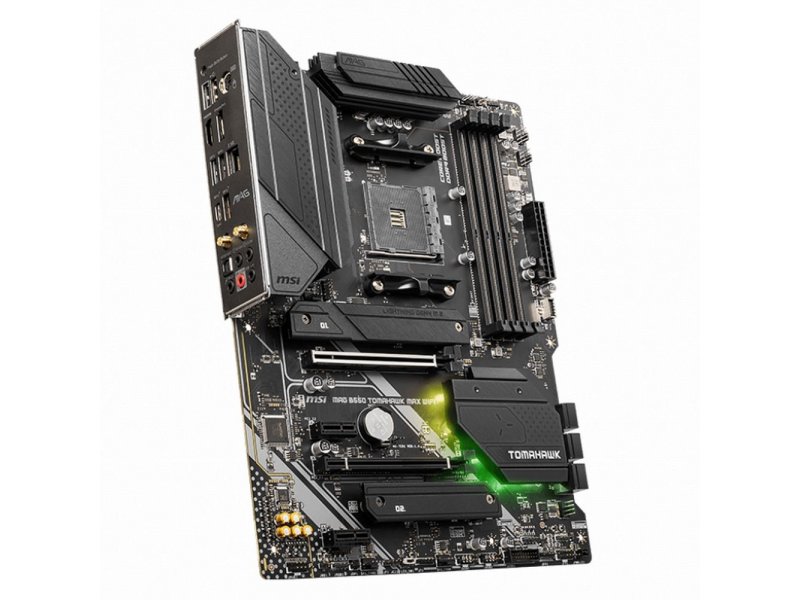

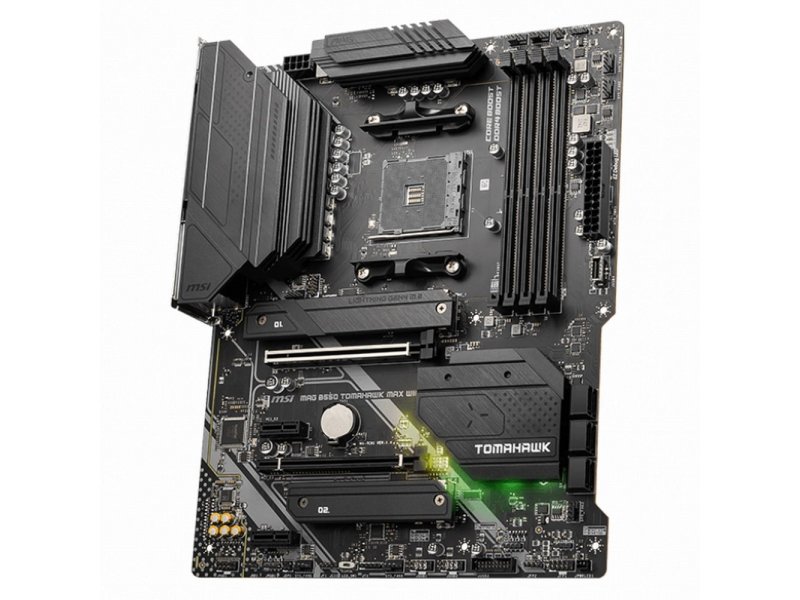

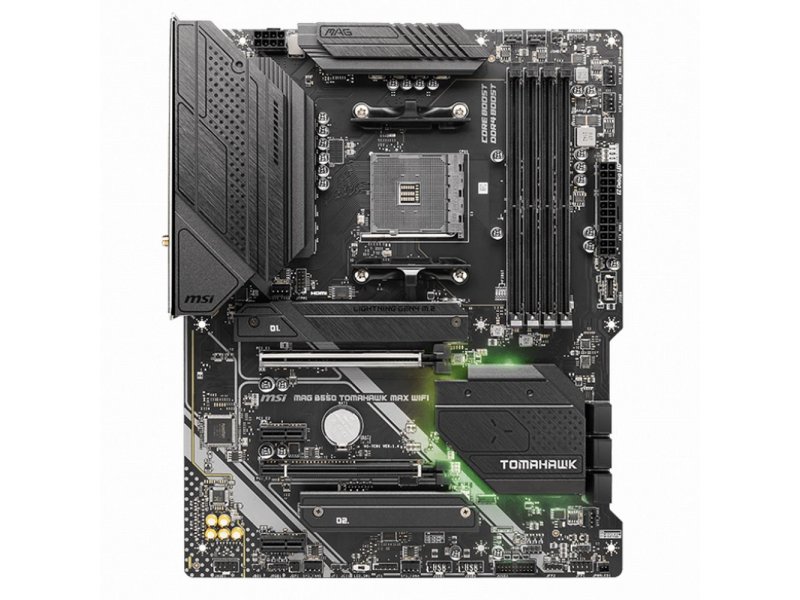

MSI MAG B550 Tomahawk Max Wifi — материнская плата форм-фактора ATX на сокете AM4 с чипсетом AMD B550, поддерживающая процессоры Ryzen серий Matisse, Vermeer, Renoir и Cezanne. Оснащена Wi-Fi 6E, 2,5-гигабитной сетью и 10+2+1-фазной системой питания — решение для сборки производительного ПК на платформе AM4 без избыточных компромиссов.

• Сокет / чипсет: AM4 / AMD B550
• Память: 2 × DDR4 DIMM, до 128 ГБ, до 5100 МГц (OC)
• Сеть: Wi-Fi 6E (802.11ax) + 2,5 Гбит/с Ethernet (Realtek)
• Для кого: сборка игрового / рабочего ПК на Ryzen 5000/3000, апгрейд с Wi-Fi 6E и M.2 PCIe 4.0

Коротко — для кого эта материнская плата

MSI MAG B550 Tomahawk Max Wifi закрывает сценарии, где нужна надёжная платформа AM4 с современным беспроводным интерфейсом, быстрым накопителем и запасом по питанию процессора — без доплаты за флагманский X570. Чипсет AMD B550 обеспечивает один слот PCIe 4.0 x16 для видеокарты и один M.2 PCIe 4.0 x4 для NVMe-накопителя; второй M.2 работает в PCIe 3.0 x4. Это рабочий выбор под Ryzen 9 5900X, 5950X или более доступные Ryzen 5 5600X — фазная подсистема 10+2+1 справляется с TDP до 105 Вт без деградации под нагрузкой.

Главные плюсы и ограничения MSI MAG B550 Tomahawk Max Wifi

MSI MAG B550 Tomahawk Max Wifi сочетает Wi-Fi 6E и 2,5-гигабитный Ethernet в сегменте B550 — это нетипичное для бюджетного чипсета сочетание, которое избавляет от необходимости покупать адаптер отдельно.

• ✓ Wi-Fi 6E (802.11ax) + Bluetooth 5.2 в комплекте — отдельная карта не нужна
• ✓ M.2 PCIe 4.0 x4 с пассивным охлаждением — для NVMe Gen4 без перегрева
• ✓ 10+2+1 фаз питания с пассивным охлаждением зоны VRM — стабильная работа с 16-ядерными Ryzen
• ✓ Кнопка Flash BIOS — обновление прошивки без установленного процессора

• ✗ Только 2 слота DDR4 DIMM — максимум двухканальный режим, нет возможности установить 4 модуля
• ✗ Один слот PCIe x16 — CrossFire X формально поддерживается, но второй слот работает лишь в режиме PCIe 3.0 x4
• ✗ Только один разъём питания процессора (8 pin) — для экстремального разгона 16-ядерных CPU может потребоваться запас по кабелю БП

Процессор, память и питание — что реально поддерживает плата

Совместимость MSI MAG B550 Tomahawk Max Wifi с процессорами Ryzen

MSI MAG B550 Tomahawk Max Wifi поддерживает процессоры AMD архитектур Matisse (Ryzen 3000), Vermeer (Ryzen 5000), Renoir и Cezanne (встроенная графика Vega/Cezanne) — весь рабочий диапазон платформы AM4. Актуальные флагманы — Ryzen 9 5950X и Ryzen 9 5900X — корректно работают через разъём питания 8 pin при использовании кабеля БП с достаточным сечением. Ryzen 3000 (Matisse) также поддерживаются, однако для их установки может потребоваться предварительное обновление BIOS — кнопка Flash BIOS на плате позволяет сделать это без установленного процессора.

Оперативная память — 2 слота DDR4, до 128 ГБ и 5100 МГц

MSI MAG B550 Tomahawk Max Wifi оснащена двумя слотами DDR4 DIMM в двухканальном режиме — максимум 128 ГБ при использовании двух планок по 64 ГБ. Официальная поддержка частот достигает 5100 МГц в режиме XMP/OC, хотя стабильность на высоких частотах зависит от конкретных модулей и процессора. Два слота вместо четырёх — осознанный компромисс производителя в пользу топологии с более чистой трассировкой, что положительно сказывается на разгоне. Для большинства игровых и рабочих сборок двух слотов достаточно; расширить набор после сборки нельзя.

Питание VRM — 10+2+1 фаз под нагрузкой старших Ryzen

MSI MAG B550 Tomahawk Max Wifi использует схему питания 10+2+1 с пассивным охлаждением зоны VRM через алюминиевые радиаторы. По наблюдениям редакции FormulaTV в условиях тестирования, плата стабильно работает под многочасовой нагрузкой с Ryzen 9 5900X без перегрева зоны VRM. Один разъём 8 pin питания процессора не является ограничением для штатного режима работы даже 16-ядерных CPU, однако при агрессивном разгоне через BIOS рекомендуется использовать БП с кабелем 8+4 pin и подключать оба разъёма при наличии.

Накопители и слоты расширения — PCIe 4.0 и шесть SATA

M.2 разъёмы MSI MAG B550 Tomahawk Max Wifi — PCIe 4.0 и PCIe 3.0

На MSI MAG B550 Tomahawk Max Wifi установлено два разъёма M.2: первый поддерживает форматы 2242/2260/2280/22110 и работает по интерфейсу SATA или PCIe 4.0 x4; второй — форматы 2242/2260/2280 в режиме PCIe 3.0 x4. Оба слота закрыты пассивными радиаторами для отвода тепла от накопителя. Первый слот — приоритетное место для NVMe Gen4 (например, Samsung 980 Pro или WD Black SN850X): скорость чтения таких накопителей реализуется полностью. Второй слот рационально использовать под NVMe Gen3 или SATA M.2. RAID 0 и RAID 1 поддерживаются для обоих M.2 PCIe.

SATA и PCIe — шесть портов и один слот x16

MSI MAG B550 Tomahawk Max Wifi предоставляет шесть портов SATA III с поддержкой RAID 0, 1 и 10 — достаточно для объёмного хранилища из нескольких HDD или SATA SSD. Единственный слот PCIe x16 работает в режиме PCIe 4.0 x16 от процессора — оптимально для одной дискретной видеокарты. Второй слот PCIe работает в режиме x4 (PCIe 3.0) от чипсета: подходит для карт расширения (USB, NVMe-адаптеры), но не для второй производительной видеокарты — CrossFire X на x4 практически не применяется в современных сборках.

Подключение и порты — Wi-Fi 6E, USB и аудио

Сеть MSI MAG B550 Tomahawk Max Wifi — Wi-Fi 6E и 2,5 Гбит/с Ethernet

MSI MAG B550 Tomahawk Max Wifi оснащена модулем Wi-Fi 6E (802.11ax) с поддержкой диапазона 6 ГГц и Bluetooth 5.2, а также проводным адаптером Realtek RTL8125B со скоростью 2,5 Гбит/с. По информации производителя, Wi-Fi 6E обеспечивает работу в менее загруженном диапазоне 6 ГГц при наличии совместимого роутера — актуально для плотной Wi-Fi-среды в многоквартирных домах Москвы. Проводной Ethernet 2,5 Гбит/с вдвое быстрее стандартного гигабитного — заметно при передаче больших файлов между устройствами в локальной сети или подключении к NAS.

Порты задней панели и внутренние разъёмы USB

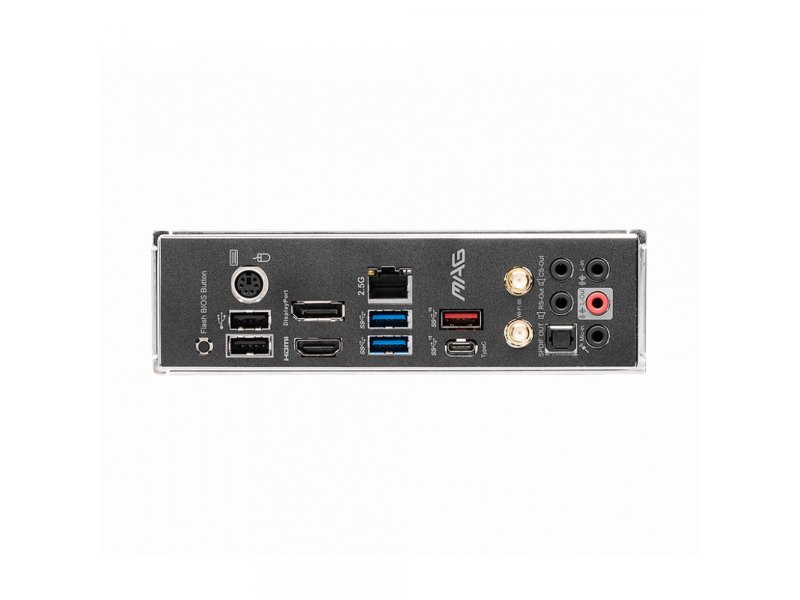

На задней панели MSI MAG B550 Tomahawk Max Wifi расположены: 1 × USB 3.2 Gen 2 Type-A, 1 × USB 3.2 Gen 2 Type-C, 2 × USB 3.2 Gen 1 Type-A, 2 × USB 2.0, видеовыходы DisplayPort и HDMI (для процессоров с интегрированной графикой), RJ-45 и оптический S/PDIF. Внутри платы — разъёмы для фронтальной панели корпуса: 1 × USB 3.2 Gen 1 (19 pin), 2 × USB 2.0 (9 pin) и 1 × USB 3.2 Gen 1 Type-C. Итого плата обеспечивает широкий набор USB без необходимости докупать хаб для типового корпуса Mid Tower.

Аудио и подсветка — Realtek ALC897 и MSI Mystic Light

MSI MAG B550 Tomahawk Max Wifi оснащена звуковым кодеком Realtek ALC897 с поддержкой схемы 7.1 и оптическим выходом S/PDIF (TOSLINK) на задней панели. Для управления подсветкой используется программа MSI Mystic Light: на плате установлены 2 разъёма 5V ARGB (3 pin) и 2 разъёма 12V RGB (4 pin) — поддерживается синхронизация со стандартными адресуемыми лентами и вентиляторами сторонних производителей. Два 4-pin разъёма для корпусных вентиляторов и отдельный 4-pin для процессорного кулера закрывают потребности типовой сборки с воздушным охлаждением.

Дизайн, форм-фактор и монтаж

Форм-фактор ATX и установка в корпус

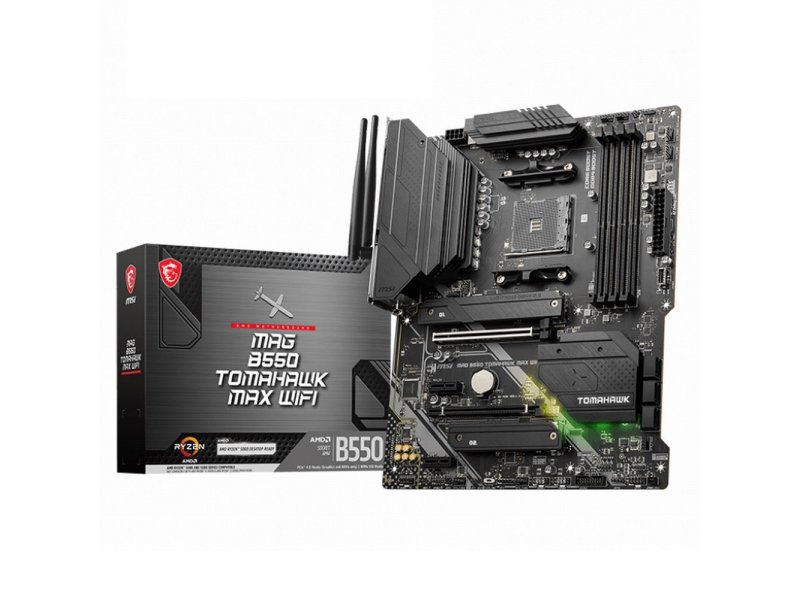

MSI MAG B550 Tomahawk Max Wifi выполнена в стандарте ATX (305 × 244 мм) и совместима с любым корпусом, поддерживающим этот форм-фактор. Заглушка панели I/O входит в комплект поставки — устанавливается в корпус перед монтажом платы. В комплекте также материнская плата, инструкция, комплект кабелей (SATA), крепёжный комплект и диск с ПО. Отдельно приобретать SATA-кабели для первичной сборки не нужно.

Совет от Редакции FormulaTV: «При сборке в корпусах с боковым окном учитывайте расположение ARGB-разъёмов на плате — они находятся в нижней зоне PCB. Планируйте маршрут кабелей от вентиляторов и лент заранее, чтобы не перекрывать обзор и обеспечить натяжение без перегибов».

С чем сравнить MSI MAG B550 Tomahawk Max Wifi в России?

В сегменте B550 ATX с Wi-Fi конкурируют несколько решений схожего ценового диапазона. Ключевые отличия — в составе беспроводного модуля (Wi-Fi 5 vs Wi-Fi 6E), количестве слотов DDR4 и уровне VRM.

Эволюция серии Tomahawk — почему Max Wifi?

Серия MSI MAG Tomahawk появилась как попытка предложить надёжную VRM-подсистему в доступном сегменте — историческое отличие от конкурентов, экономивших на фазах питания. Версия Max Wifi добавила к оригинальной B550 Tomahawk обновлённый беспроводной модуль с поддержкой Wi-Fi 6E вместо Wi-Fi 6 и Bluetooth 5.2 вместо 5.0. По информации MSI, изменения направлены на совместимость с роутерами нового поколения с диапазоном 6 ГГц, которые активно внедряются в жилых комплексах и офисах. Внутри платформы AM4 это решение позиционируется как финальное: новые процессоры под AM4 больше не выпускаются, однако поддержка актуальных Ryzen 5000 сохраняется в полном объёме.

Совет от Редакции FormulaTV: «Перед первым запуском сборки с Ryzen 3000 (Matisse) проверьте версию BIOS через кнопку Flash BIOS: некоторые партии плат поставляются с прошивкой, не поддерживающей старые CPU. Загрузите актуальный BIOS с сайта MSI на USB-накопитель (формат FAT32, файл в корне), вставьте в порт Flash BIOS и нажмите кнопку — обновление пройдёт без процессора и памяти».

Инженерный компромисс — два слота DDR4 против четырёх

Главный trade-off MSI MAG B550 Tomahawk Max Wifi — два слота DDR4 вместо четырёх, стандартных для ATX. Это осознанное решение: два слота обеспечивают более чистую топологию трассировки сигнала, что улучшает стабильность на высоких частотах памяти (до 5100 МГц OC). Четырёхслотовые платы с аналогичным чипсетом часто ограничиваются более низкими частотами при полном заполнении всех слотов. Обратная сторона — нет возможности поставить 4 × 8 ГБ (32 ГБ) с возможностью последующего апгрейда до 64 ГБ путём добавления: максимальная конфигурация — сразу 2 × 64 ГБ ECC-модули для 128 ГБ, либо типовые 2 × 16 ГБ или 2 × 32 ГБ.

Взгляд с другой стороны

Контраргумент. Для той же цены существуют B550 ATX-платы с четырьмя слотами DDR4 — зачем платить за Max Wifi, если Wi-Fi можно добавить отдельной картой за небольшие деньги?

Когда валиден. Если корпус уже содержит свободный слот PCIe, роутер поддерживает только Wi-Fi 5, а память планируется в конфигурации 4 × модуль — аргумент в пользу альтернатив обоснован.

Ответ. MSI MAG B550 Tomahawk Max Wifi рациональна, когда Wi-Fi 6E нужен сразу (6-ГГц диапазон, отсутствие помех), слоты PCIe x1 заняты или планируется чистая однокарточная сборка с двумя крупными модулями DDR4. Если нужны 4 слота памяти или два M.2 Gen4 — ASUS ROG Strix B550-F Gaming WiFi II или переход на X570 выглядят логичнее.

Типичные ошибки при сборке на MSI MAG B550 Tomahawk Max Wifi

1) Установка NVMe Gen4 во второй M.2 слот — второй слот работает только в PCIe 3.0 x4; накопитель будет ограничен скоростью Gen3. Первый слот — единственный для Gen4.

2) Игнорирование версии BIOS при использовании Ryzen 3000 — плата могла быть выпущена до финальной поддержки Matisse. Кнопка Flash BIOS решает проблему до первого запуска системы.

3) Подключение ARGB-лент с 5V к 12V RGB разъёму — разные стандарты несовместимы по напряжению; ошибочное подключение выводит ленту из строя. Проверяйте маркировку: 3-pin ARGB = 5V, 4-pin RGB = 12V.
