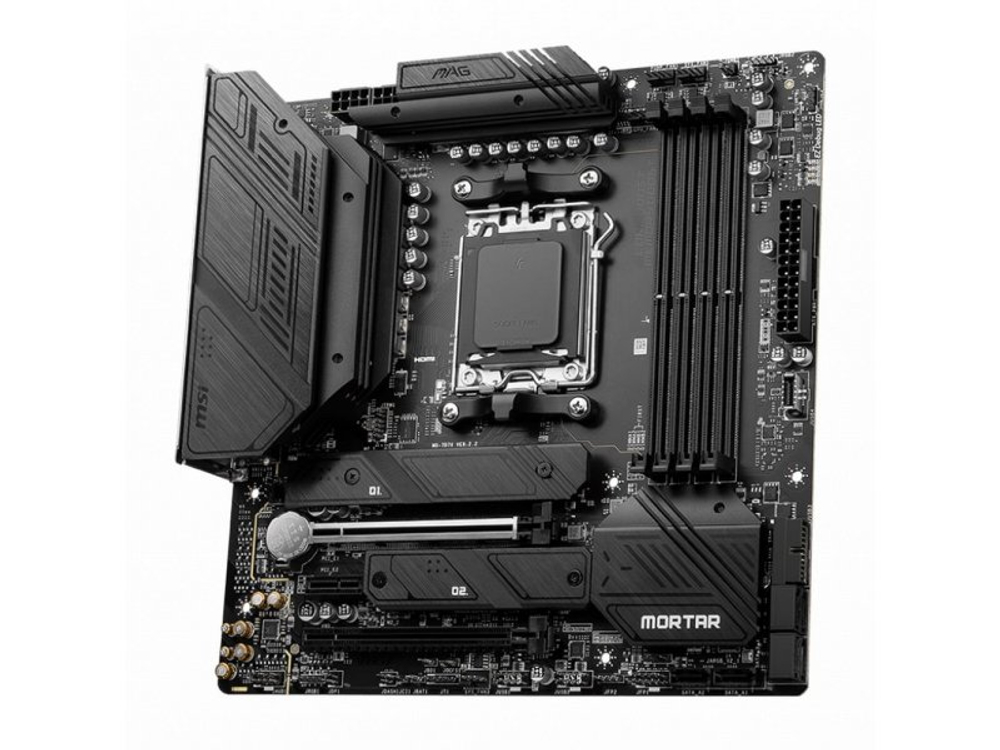

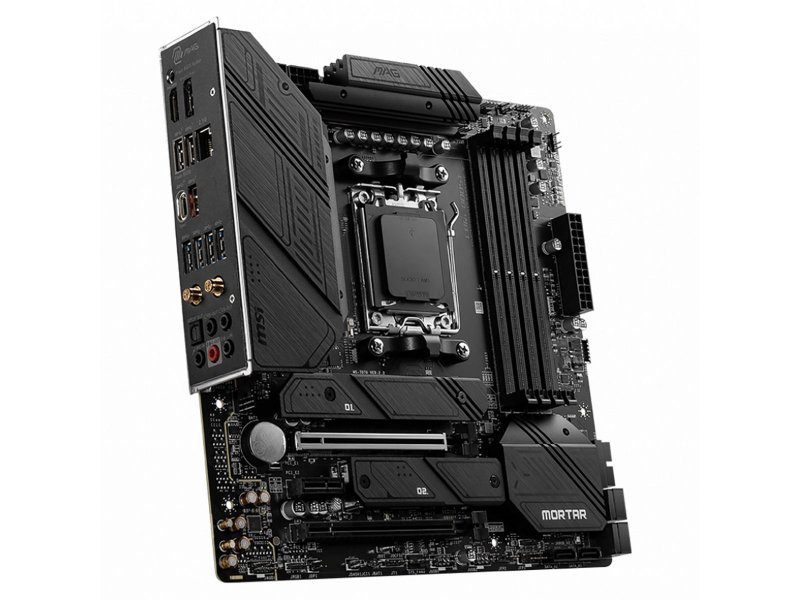

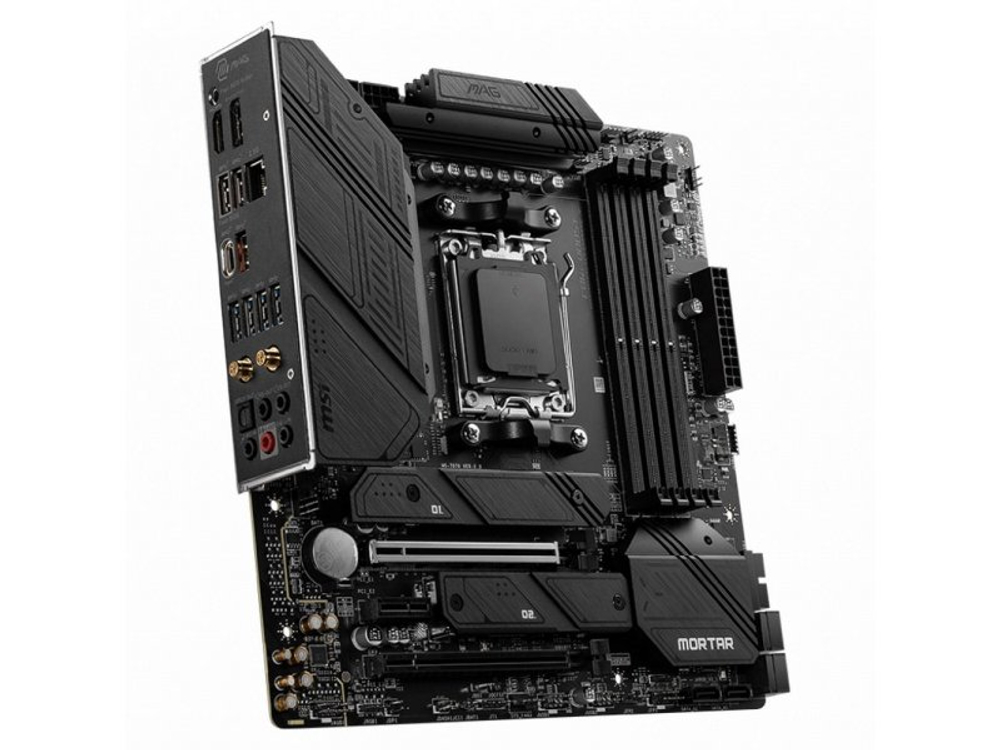

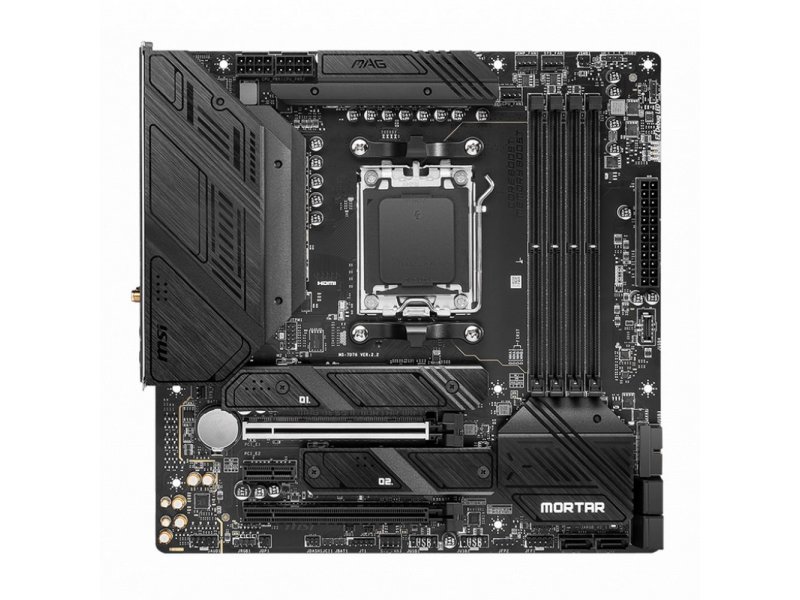

MSI MAG B650M Mortar WiFi — материнская плата формата mATX на чипсете AMD B650 с сокетом AM5, ориентированная на сборку компактных игровых и рабочих систем на процессорах Ryzen 7000 (Raphael) с поддержкой памяти DDR5 и беспроводного подключения Wi-Fi 6E.
- Форм-фактор: mATX, 244 × 244 мм
- Сокет / Чипсет: AM5 / AMD B650
- Память: 4 слота DDR5 DIMM, до 256 ГБ, 4800–7600 МГц
- Для кого: компактные игровые и рабочие ПК на Ryzen 7000, бюджет среднего сегмента AM5
Коротко — для кого эта материнская плата
MSI MAG B650M Mortar WiFi — это рациональная основа для компактного ПК среднего класса на платформе AM5: достаточно VRM-зоны для Ryzen 9, встроенный Wi-Fi 6E, два слота M.2 с PCIe 4.0 и шесть портов SATA. Плата закрывает большинство типовых задач — от игровой сборки с одной видеокартой до рабочей станции с несколькими накопителями — без переплаты за функции X670.
Главные плюсы и ограничения MSI MAG B650M Mortar WiFi
Плата предлагает производительный набор для своего ценового сегмента, но имеет характерные ограничения формата mATX и чипсета B650.
- ✓ 12+2+1 фаз питания с пассивным охлаждением VRM — достаточно для Ryzen 9 7900X без андервольтинга
- ✓ Wi-Fi 6E (802.11ax) и Bluetooth 5.3 в комплекте — антенны включены в поставку
- ✓ Шесть портов SATA + два M.2 PCIe 4.0 — хватает для NAS-подобных конфигураций
- ✓ Один порт USB 3.2 Gen 2x2 Type-C (20 Гбит/с) на задней панели — редкость для B650
- ✓ Кнопка Flash BIOS — обновление прошивки без процессора и памяти
- ✗ Только один слот PCIe x16 — нет возможности установить вторую дискретную видеокарту или PCIe x16 RAID-карту
- ✗ Два слота M.2 вместо трёх, как у некоторых конкурентов B650 в том же ценовом диапазоне
- ✗ Формат mATX ограничивает расширение: всего два слота PCIe (x16 + x4) и нет места под дополнительные карты расширения
Питание, VRM и поддерживаемые процессоры
Сколько фаз питания у MSI MAG B650M Mortar WiFi и каким CPU это хватит
MSI MAG B650M Mortar WiFi оснащена схемой питания 12+2+1 фаз — это выше среднего для сегмента B650 mATX. Зона VRM накрыта пассивным радиатором, который, по наблюдениям специалистов редакции FormulaTV, сохраняет стабильную температуру при работе с процессорами TDP до 105 Вт без дополнительного обдува. Разъём питания CPU — 8+8 pin, что является стандартом для питания мощных Ryzen 7000. Поддерживаются процессоры серии Raphael (Ryzen 7000): от Ryzen 5 7600 до Ryzen 9 7950X при наличии актуальной версии BIOS.
Совет от редакции FormulaTV: «Перед первым запуском с новым процессором Ryzen 7000 проверьте актуальность BIOS — на плату могла поставиться прошивка, не включающая все ступени EXPO-профилей для DDR5-7200 и выше. Кнопка Flash BIOS позволяет обновить прошивку даже без установленного процессора: достаточно USB-накопителя с файлом прошивки с сайта MSI».
Память — DDR5, разгон и конфигурации
Какую память поддерживает MSI MAG B650M Mortar WiFi и до каких частот
MSI MAG B650M Mortar WiFi поддерживает DDR5 в четырёх слотах DIMM с диапазоном частот от 4800 до 7600 МГц (через EXPO/XMP-профили). Максимальный объём — 256 ГБ в двухканальном режиме. Для получения заявленного потолка 7600 МГц используется технология EXPO (Extended Profiles for Overclocking) — аналог XMP от AMD для платформы AM5; профиль активируется в BIOS одним переключателем.
На практике двухканальные комплекты DDR5-6000 CL36 — оптимум по соотношению цены, стабильности и прироста производительности для процессоров Ryzen 7000: именно на этой частоте достигается синхронизация с делителем контроллера памяти (FCLK 2000 МГц). Переход к DDR5-7200+ даёт заметный прирост только в задачах, чувствительных к латентности.
Слоты расширения, M.2 и хранилище
Сколько слотов M.2 и SATA у MSI MAG B650M Mortar WiFi
MSI MAG B650M Mortar WiFi предлагает два разъёма M.2 формата 2260/2280 с интерфейсом PCIe 4.0 x4, оба с металлическими радиаторами-крышками в комплекте. Для SSD-накопителей типа PCIe 4.0 (Samsung 990 Pro, WD Black SN850X и аналогов) оба слота работают на полной скорости без шаринга пропускной способности. По информации производителя, RAID-массивы M.2 поддерживают режимы 0 и 1.
Шесть портов SATA с поддержкой RAID 0/1/10 позволяют построить полноценный домашний файловый сервер или видеомонтажную станцию с несколькими жёсткими дисками — редкость для платы mATX. Слот PCIe 4.0 x16 — для основной видеокарты; второй слот PCIe 4.0 x4 подходит для карт захвата, PCIe SSD-адаптеров или звуковых карт.
Порты и коммуникации — задняя панель и внутренние разъёмы

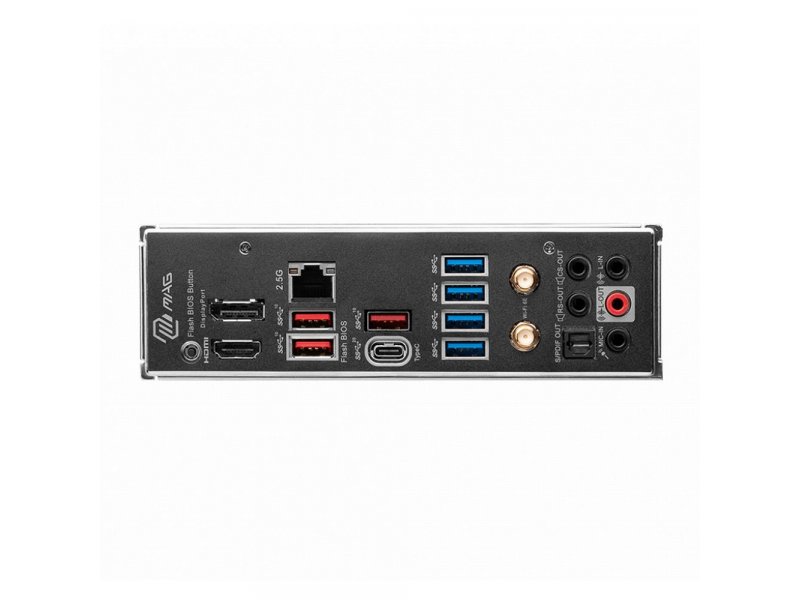

Какие USB-порты есть на задней панели MSI MAG B650M Mortar WiFi
На задней панели MSI MAG B650M Mortar WiFi расположены: один USB 3.2 Gen 2x2 Type-C (20 Гбит/с), три USB 3.2 Gen 2 Type-A (10 Гбит/с) и четыре USB 3.2 Gen 1 Type-A (5 Гбит/с) — итого девять USB-портов без учёта внутренних. Это выше среднего для B650 mATX: большинство конкурентов не включают Gen 2x2 в данном ценовом диапазоне.
Внутренние разъёмы расширяют возможности корпуса: один USB 3.2 Gen 1 (19 pin), два USB 2.0 (9 pin) и один USB 3.2 Gen 2 Type-C — достаточно для корпусов с передней панелью Type-C. По информации производителя, заглушка I/O-панели предустановлена на плате, что упрощает сборку.
Wi-Fi, Bluetooth и сетевой адаптер MSI MAG B650M Mortar WiFi
MSI MAG B650M Mortar WiFi оснащена модулем Wi-Fi 6E (802.11ax) с поддержкой диапазона 6 ГГц и Bluetooth 5.3. Проводная сеть обеспечивается адаптером Realtek RTL8125B со скоростью 2,5 Гбит/с — вдвое быстрее гигабитного стандарта, что актуально при работе с NAS или высокоскоростными роутерами. Антенны Wi-Fi включены в комплект поставки.
Видеовыходы и аудио на задней панели MSI MAG B650M Mortar WiFi
MSI MAG B650M Mortar WiFi имеет один порт HDMI и один DisplayPort для подключения монитора через встроенную графику Ryzen 7000 (Radeon Graphics). Это удобно для тонкого клиента, медиасервера или временной работы без дискретной видеокарты. Звук — кодек Realtek ALC4080, схема 7.1, плюс оптический выход TOSLINK (S/PDIF) для подключения ресивера или усилителя.
Охлаждение и вентиляторы — сколько разъёмов и для чего
Сколько разъёмов для вентиляторов и помп на MSI MAG B650M Mortar WiFi
MSI MAG B650M Mortar WiFi имеет 6 разъёмов для корпусных вентиляторов (4 pin) и один 4-pin разъём для кулера процессора — итого 7 управляемых каналов охлаждения. Этого достаточно для корпусов с тремя-четырьмя вентиляторами плюс СВО или башенным кулером. Управление оборотами через BIOS или программу MSI Center.
Пассивное охлаждение предусмотрено для зоны VRM, обоих слотов M.2 и чипсета — все три критичные зоны нагрева закрыты радиаторами без необходимости дополнительного воздушного потока. По наблюдениям специалистов редакции FormulaTV, при стандартном корпусном обдуве радиаторы M.2 работают в штатном температурном режиме даже при длительных нагрузках с PCIe 4.0-накопителями.
Совет от редакции FormulaTV: «При сборке в корпусах с ограниченным воздушным потоком (compact mATX, например, корпуса объёмом менее 20 л) направьте хотя бы один корпусной вентилятор на зону VRM — несмотря на наличие пассивного радиатора, активный обдув снижает температуру VRM на 10–15°C при работе с Ryzen 9 в длительных нагрузках».
Подсветка RGB и ARGB
Какая подсветка поддерживается на MSI MAG B650M Mortar WiFi
MSI MAG B650M Mortar WiFi оснащена двумя разъёмами 5V-D-G (3 pin) для ARGB и двумя разъёмами 12V-G-R-B (4 pin) для стандартного RGB. Управление эффектами — через программу MSI Mystic Light, совместимую с экосистемами подсветки других производителей через протокол ARGB. Плата подходит для сборок с адресуемой подсветкой корпуса, вентиляторов и планок DDR5 с RGB.
С чем сравнить в России — конкуренты MSI MAG B650M Mortar WiFi
В сегменте B650 mATX с Wi-Fi в России доступны несколько конкурентных решений. MSI MAG B650M Mortar WiFi выделяется комбинацией Gen 2x2 Type-C, 6 портов SATA и 12+2+1 фаз питания при компактном формате.
| Модель | Чипсет | Фазы питания | Слоты M.2 | SATA-портов | USB задняя панель | Wi-Fi | Кому подойдёт |
|---|---|---|---|---|---|---|---|
| MSI MAG B650M Mortar WiFi | AMD B650 | 12+2+1 | 2 × PCIe 4.0 | 6 | 1× Gen2x2 C, 3× Gen2 A, 4× Gen1 A | Wi-Fi 6E | Игровой / рабочий ПК, много накопителей |
| ASUS ROG Strix B650E-I Gaming WiFi | AMD B650E | 10+2 | 2 × PCIe 5.0/4.0 | 4 | 1× Gen2x2 C, 2× Gen2 A, 4× Gen1 A | Wi-Fi 6E | Компактный игровой ITX с PCIe 5.0 SSD |
| GIGABYTE B650M AORUS Elite AX | AMD B650 | 12+2+2 | 3 × PCIe 4.0 | 4 | 1× Gen2x2 C, 2× Gen2 A, 2× Gen1 A | Wi-Fi 6E | 3 SSD без SATA, меньше корпусных портов |
| ASRock B650M Pro RS WiFi | AMD B650 | 10+2+1 | 2 × PCIe 4.0 | 6 | 1× Gen2 C, 2× Gen2 A, 4× Gen1 A | Wi-Fi 6E | Бюджетный старт на AM5 с 6× SATA |
Эволюция платформы — почему AM5 и B650 сейчас
Платформа AM5 пришла на смену AM4 в 2022 году вместе с процессорами Ryzen 7000 (Raphael). Ключевое отличие — переход на DDR5 и поддержку PCIe 5.0 на уровне чипсетов X670/X670E. Чипсет B650 — «рабочая лошадка» платформы: PCIe 5.0 для GPU здесь отсутствует, но PCIe 4.0 достаточно для всех актуальных видеокарт, а разгон памяти через EXPO доступен в полном объёме.
MSI серия Mortar традиционно позиционируется как баланс между производительностью и ценой в своём поколении — B450M Mortar и B550M Mortar собрали большую аудиторию именно благодаря такому подходу. MAG B650M Mortar WiFi продолжает ту же стратегию: более мощный VRM и Wi-Fi 6E по сравнению с entry-level B650, без избыточных функций топовых X670E.
Инженерный компромисс — что пришлось отдать за компактность
Формат mATX накладывает ограничения, которые важно знать до покупки. MSI MAG B650M Mortar WiFi — плата 244 × 244 мм, то есть квадратная в отличие от стандартных mATX. Два слота PCIe вместо трёх у ATX означают, что одновременно установить дискретную видеокарту и, например, PCIe звуковую карту плюс карту захвата — невозможно. Два слота M.2 вместо трёх у части конкурентов — компромисс в пользу шести SATA-портов, что разумно для систем с HDD-массивами, но менее оптимально для pure-SSD конфигураций.
Ещё один нюанс: чипсет B650 не поддерживает PCIe 5.0 для слота под видеокарту (в отличие от B650E). Для текущего поколения GPU (RTX 40xx, RX 7000) это не имеет практического значения — пропускной способности PCIe 4.0 x16 достаточно с запасом. Но при планировании системы «на несколько лет вперёд» стоит это учитывать.
Совет от редакции FormulaTV: «Если в планах NAS-подобная система или медиасервер с несколькими HDD — шесть SATA-портов MAG B650M Mortar WiFi закрывают этот сценарий лучше большинства B650-плат. Если же задача — три NVMe SSD без HDD, обратите внимание на GIGABYTE B650M AORUS Elite AX с тремя слотами M.2».
Взгляд с другой стороны
Контраргумент. За стоимость MAG B650M Mortar WiFi можно рассмотреть платы X670 (не X670E) на ATX-форм-факторе, которые предлагают больше слотов расширения и часто аналогичный набор M.2.
Когда валиден. Если сборка планируется в корпусе ATX и не стоит задачи экономии места, X670 ATX действительно предоставит больше гибкости при схожей или ненамного большей цене.
Ответ. MSI MAG B650M Mortar WiFi оправдывает себя именно в сценарии «компактная система»: корпуса mATX занимают в 1,5–2 раза меньше места. Для рабочего места с ограниченным пространством или сборки медиацентра это практическое преимущество, которое ATX-платы не могут компенсировать никакими дополнительными слотами.
Ошибки и их цена
1) Покупка DDR5 без EXPO-профиля под AM5 — процессоры Ryzen 7000 наиболее эффективны при DDR5-6000 с оптимальным делителем. Память без EXPO-метки может не разогнаться выше JEDEC-профиля (4800 МГц), и прирост производительности платформы окажется ниже ожидаемого.
2) Установка процессора без обновления BIOS — на складские партии плат могла поставиться прошивка без поддержки последних степпингов Ryzen 7000. Кнопка Flash BIOS решает проблему, но о ней нужно знать заранее: обновить прошивку можно до установки процессора.
3) Игнорирование совместимости кулера с AM5 — ряд популярных башенных кулеров под AM4 требует замены крепёжного комплекта для AM5. Совместимость нужно уточнять у производителя кулера до сборки: обратная совместимость AM4-кулеров с AM5 не гарантирована без дополнительного крепежа.
Часто задаваемые вопросы о MSI MAG B650M Mortar WiFi
MSI MAG B650M Mortar WiFi поддерживает все процессоры AMD Ryzen 7000 серии Raphael с сокетом AM5 — от Ryzen 5 7600 до Ryzen 9 7950X. Для корректной работы рекомендуется обновить BIOS до актуальной версии, так как ранние прошивки могли не включать поддержку отдельных моделей. Кнопка Flash BIOS позволяет обновить прошивку до установки процессора — достаточно USB-накопителя с файлом прошивки с официального сайта MSI.

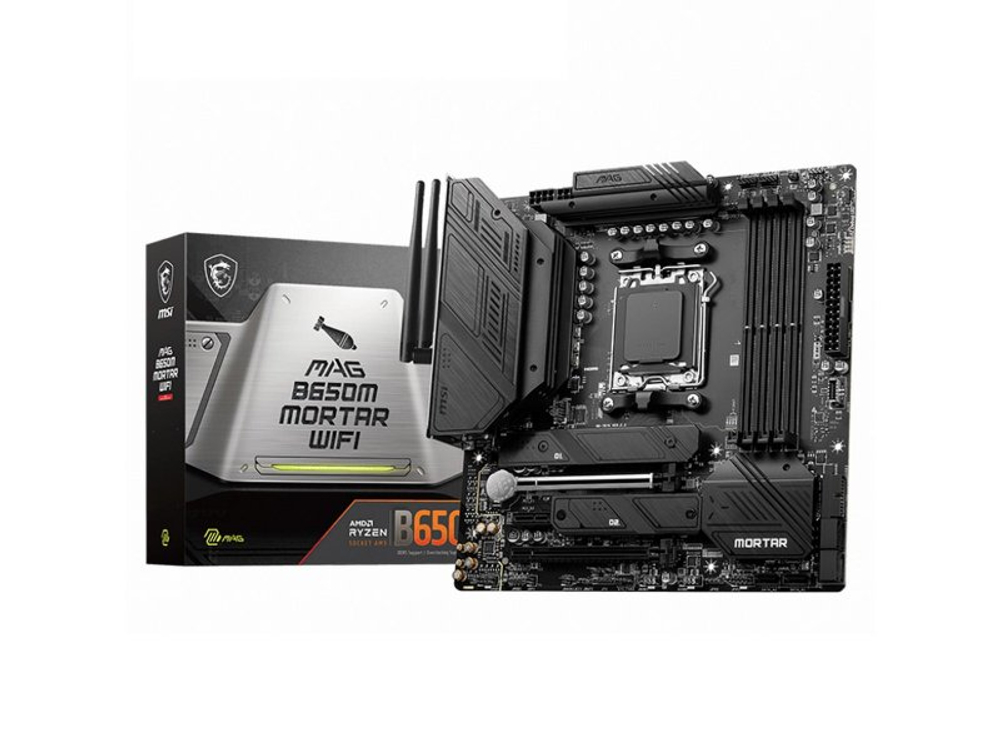

Да, антенны Wi-Fi идут в комплекте — дополнительно покупать не нужно. В комплекте поставки: материнская плата, инструкция, диск с ПО, комплект кабелей SATA, крепёжный комплект, предустановленная заглушка I/O-панели и антенны. Антенны подключаются к разъёмам на задней панели и обеспечивают работу Wi-Fi 6E и Bluetooth 5.3.
MSI MAG B650M Mortar WiFi поддерживает только DDR5 — это требование платформы AM5 в целом, не особенность конкретной платы. Установить DDR4-планки физически невозможно: у DDR4 и DDR5 разные ключи и разный тип разъёма. При выборе памяти ориентируйтесь на DDR5 DIMM с частотой 6000 МГц и EXPO-профилем — это оптимум для Ryzen 7000 на данной плате.
Одновременно можно подключить 2 накопителя M.2 (оба PCIe 4.0 x4, форматы 2260/2280) и до 6 устройств SATA — итого 8 накопителей. Все слоты независимы и не конкурируют за полосу пропускания при стандартной конфигурации. Это один из лучших показателей для B650 mATX-плат и достаточно для системы с SSD под ОС, SSD под игры и несколькими HDD под медиахранилище.
Да, на задней панели MSI MAG B650M Mortar WiFi есть HDMI и DisplayPort — они работают со встроенной графикой процессоров Ryzen 7000, у которых есть iGPU Radeon Graphics. Подключите монитор через HDMI или DisplayPort напрямую к плате, и система запустится без дискретной видеокарты. Это удобно на этапе первоначальной настройки или для сборки медиацентра без GPU.
MSI MAG B650M Mortar WiFi имеет размеры 244 × 244 мм — стандартный mATX-форм-фактор. Плата подходит для любых корпусов с поддержкой mATX и ATX (ATX-корпуса совместимы с mATX-платами). Для сборки в компактных корпусах проверяйте совместимость по документации корпуса: не все компактные корпуса поддерживают полный mATX 244 × 244 мм — некоторые рассчитаны только на уменьшенный Micro-ATX.
MSI MAG B650M Mortar WiFi поддерживает разгон памяти через EXPO-профили (до 7600 МГц по спецификации). Разгон процессора в смысле ручного повышения множителя CPU на чипсете B650 ограничен по сравнению с X670: AMD разрешает авторазгон через PBO (Precision Boost Overdrive) и AMD Expo для памяти на всех AM5-платах, включая B650. Ручной разгон с фиксированным множителем на Ryzen 7000 чипсетом B650 не поддерживается — это ограничение AMD, а не конкретной платы.
