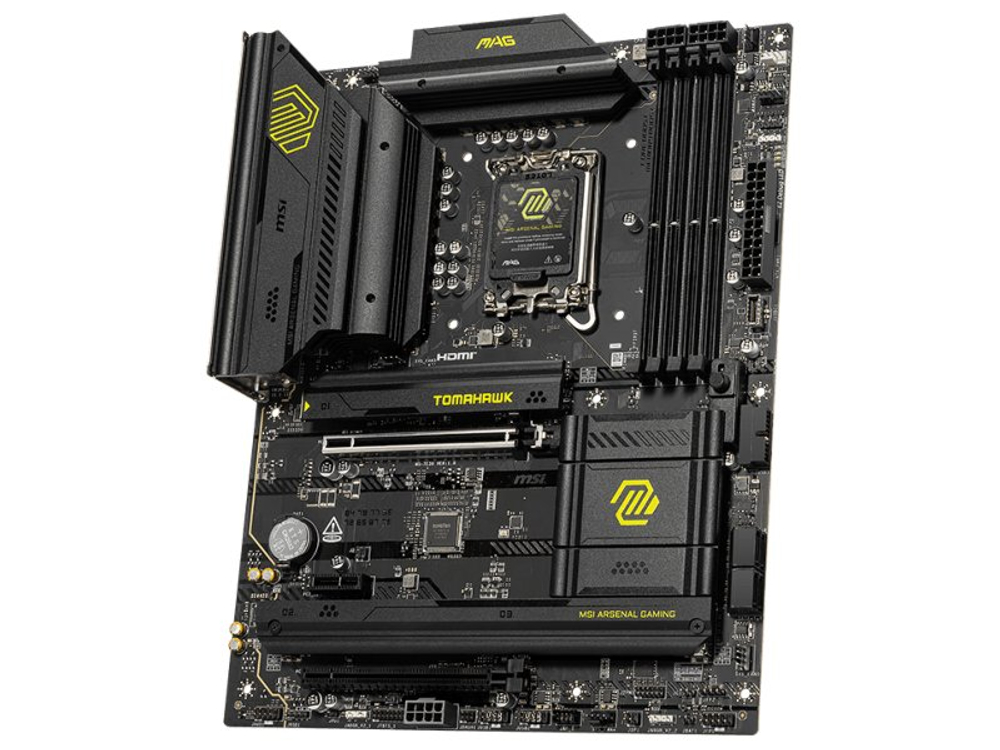

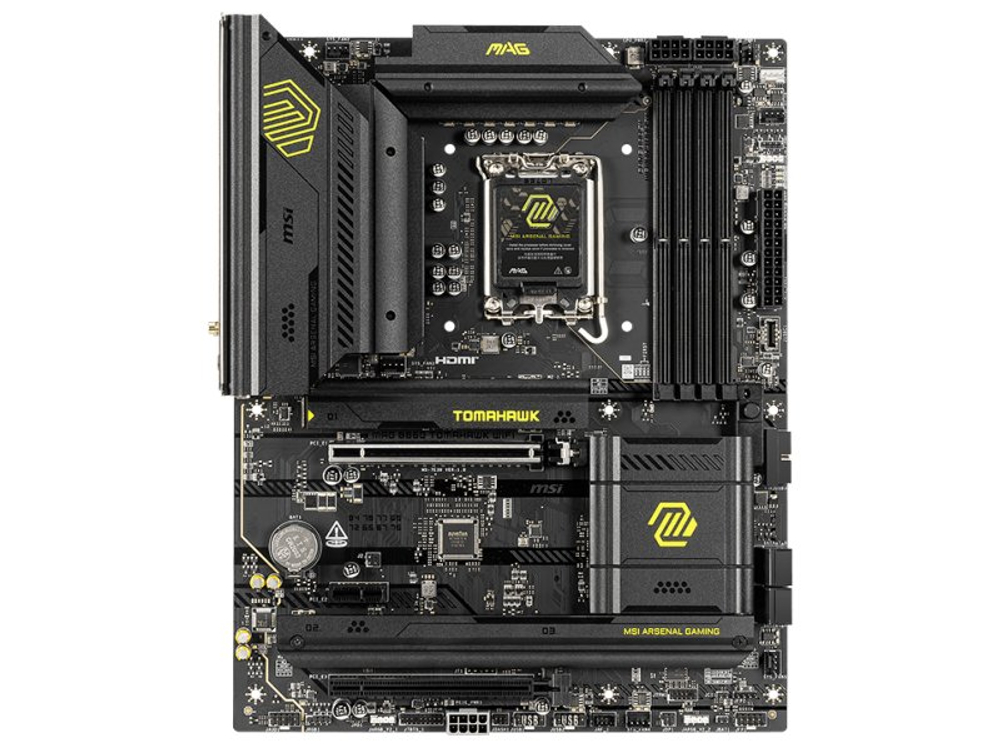

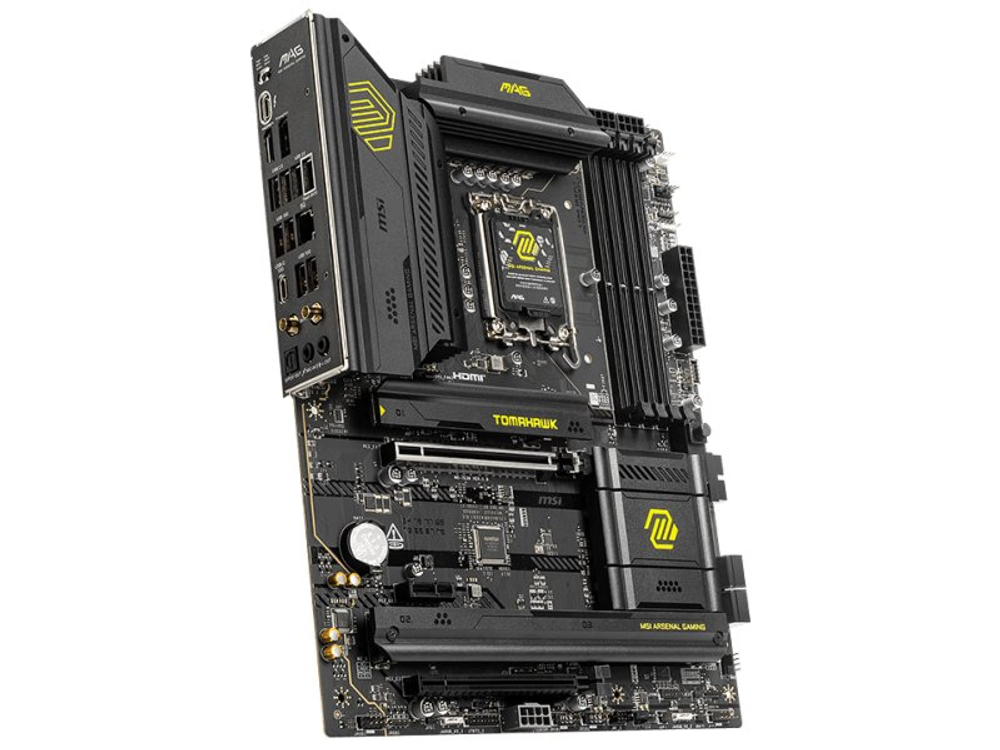

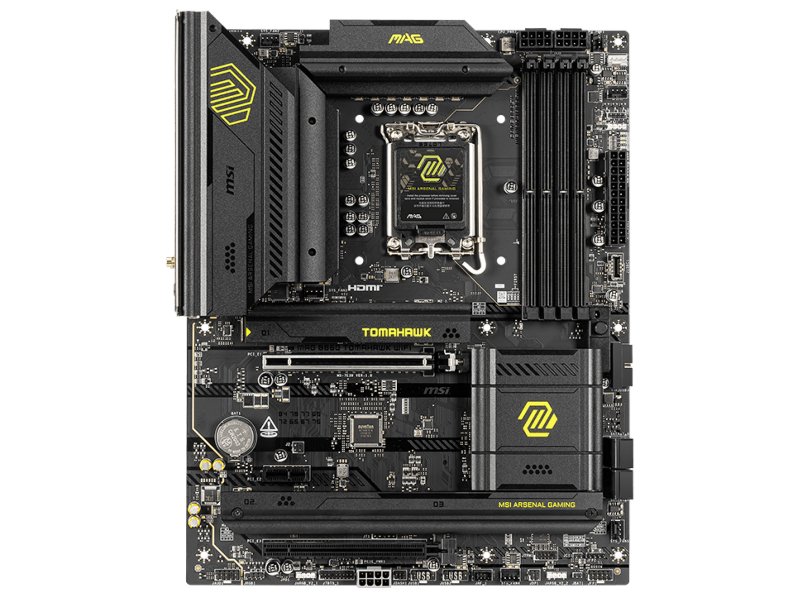

Материнская плата MSI MAG B860 Tomahawk Wifi B860, Socket LGA 1851, Intel B860, ATX, RTL

MSI MAG B860 Tomahawk Wifi — материнская плата форм-фактора ATX на чипсете Intel B860 под сокет Socket LGA 1851, предназначенная для сборок на процессорах поколения Arrow Lake. Поддерживает DDR5 до 9200 МГц, оснащена тремя слотами M.2 (один PCIe 5.0), Wi-Fi 7 и проводным адаптером Intel Killer E5000 5 Гбит/с — основа для производительной игровой или рабочей системы среднего-высокого класса.

• Сокет / чипсет: Socket LGA 1851 / Intel B860
• Память: 4 × DDR5 DIMM, до 256 ГБ, 4800–9200 МГц
• Накопители: 3 × M.2 (1 × PCIe 5.0 x4, 2 × PCIe 4.0 x4) + 4 × SATA
• Беспроводная связь: Wi-Fi 7 (Intel Killer BE1750x) + Bluetooth 5.4

Коротко — для кого эта материнская плата

MSI MAG B860 Tomahawk Wifi — рациональный выбор для тех, кто собирает систему на Arrow Lake и хочет получить быстрое хранилище, современные беспроводные интерфейсы и запас по разгону памяти без переплаты за топовый Z890-чипсет.

Чипсет B860 не поддерживает разгон процессора по множителю, но позволяет разгонять оперативную память — до 9200 МГц по данным MSI. Это даёт ощутимый прирост в задачах, чувствительных к пропускной способности памяти: рендеринг, монтаж, современные игры с большими текстурами.

Плата ориентирована на сборщиков, которым важны: слот M.2 PCIe 5.0 для флагманских NVMe-накопителей следующего поколения, Wi-Fi 7 без покупки отдельного адаптера и надёжная подсистема питания с 12 фазами VRM под длительные нагрузки.

Главные плюсы и ограничения MSI MAG B860 Tomahawk Wifi

Плата сочетает актуальную функциональную начинку с умеренной ценой для сегмента B860 — но не лишена компромиссов, характерных для чипсета среднего уровня.

• ✓ Слот PCIe 5.0 x16 для видеокарты и PCIe 5.0 x4 для M.2 — поддержка самых быстрых компонентов сегодня
• ✓ Wi-Fi 7 (Intel Killer BE1750x) + Ethernet 5 Гбит/с (Intel Killer E5000) — полноценный сетевой стек без доплат
• ✓ Thunderbolt 4 на задней панели — редкость для B-серии; удобно для внешних NVMe-боксов и мониторов
• ✓ 12+1+1+1 фаз питания с пассивным охлаждением VRM — стабильная работа под длительной нагрузкой
• ✓ Кнопка Flash BIOS на плате — обновление прошивки без установленного процессора

• ✗ Чипсет B860 не поддерживает разгон процессора по множителю — для оверклокинга CPU нужен Z890
• ✗ Только один слот PCIe x16 — нет возможности установить вторую дискретную видеокарту
• ✗ Звуковой кодек Realtek ALC897 — базовый уровень; меломанам потребуется внешний ЦАП

Подсистема питания, VRM и охлаждение

12 фаз питания MSI MAG B860 Tomahawk Wifi — достаточно ли для Arrow Lake?

MSI MAG B860 Tomahawk Wifi оснащена схемой питания 12+1+1+1 фаз с двумя разъёмами 8-pin CPU, что обеспечивает стабильное напряжение под 65–125-ваттными процессорами Arrow Lake при длительной нагрузке. По наблюдениям специалистов редакции FormulaTV в условиях шоурума, VRM-радиаторы остаются умеренно тёплыми даже при продолжительных рендер-тестах с Core Ultra второго поколения — перегрева зоны питания не фиксировалось.

Пассивное охлаждение VRM, чипсета и всех трёх M.2-слотов выполнено радиаторами без вентилятора. Это снижает уровень шума системы и исключает выход из строя вентиляторов на плате. Для достаточной конвекции важно обеспечить продув корпуса — рекомендуется минимум два корпусных вентилятора.

Два разъёма 8-pin CPU подключать оба: при использовании одного коннектора 8-pin под нагрузкой возможен просадок напряжения на ядра старшего Core Ultra.

Совет от редакции FormulaTV: «При длительных рендер-сессиях или трансляциях включите в BIOS профиль Enhanced Turbo / Adaptive Boost — плата удерживает стабильные частоты без ручного тюнинга VRM-лимитов, что особенно важно при плотно скомпонованном корпусе».

Память DDR5 и накопители — хранилище и пропускная способность

Разгон DDR5 до 9200 МГц на MSI MAG B860 Tomahawk Wifi

MSI MAG B860 Tomahawk Wifi поддерживает DDR5-модули в диапазоне 4800–9200 МГц в двухканальном режиме при максимальном объёме 256 ГБ (4 × 64 ГБ DIMM). Чипсет B860 позволяет разгонять память через XMP/EXPO-профили — это означает, что комплекты с сертификатом Intel XMP 3.0 активируются автоматически без ручного подбора таймингов.

Практический смысл высокочастотной DDR5 заметен в задачах с интенсивным потоком данных: 3D-рендеринг, компиляция крупных проектов, игры с большими открытыми мирами. В офисных сценариях разница между 4800 и 6400 МГц несущественна.

При использовании четырёх планок (4 × DIMM) достичь частот выше 7200 МГц сложнее из-за электрической нагрузки на шину — для максимальной частоты оптимально использовать 2 планки в слотах A2 и B2.

Три слота M.2 и SATA — конфигурация хранилища MSI MAG B860 Tomahawk Wifi

MSI MAG B860 Tomahawk Wifi имеет три слота M.2: первый — PCIe 5.0 x4 под форматы 2260/2280, второй — PCIe 4.0 x4 под 2242/2260/2280, третий — PCIe 4.0 x4 под 2260/2280/22110 (включая 110-мм накопители). Плюс четыре порта SATA с поддержкой RAID 0/1/5/10 для дисковых массивов.

Слот PCIe 5.0 x4 даёт теоретическую пропускную способность до 16 ГБ/с — достаточно для флагманских NVMe пятого поколения (Samsung 9100 Pro, WD Black SN850X PCIe 5.0 и аналогов). Для системного диска актуален уже сейчас; для хранилища игр практическая разница с PCIe 4.0 минимальна.

По информации производителя, все три M.2 слота оснащены термопрокладками и радиаторами — накопители не требуют отдельного охлаждения при установке.

Подключение и порты — задняя панель и разъёмы на плате

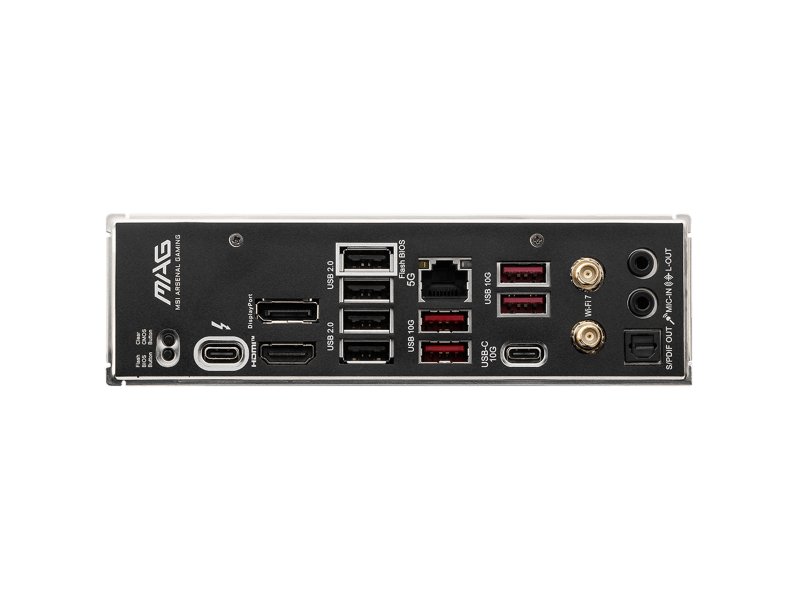

Задняя панель MSI MAG B860 Tomahawk Wifi — Thunderbolt 4 и USB 3.2

На задней панели MSI MAG B860 Tomahawk Wifi расположены: Thunderbolt 4 (USB-C, до 40 Гбит/с), USB 3.2 Gen 2 Type-C, 4 × USB 3.2 Gen Type-A, 4 × USB 2.0, HDMI 1.4, DisplayPort, RJ-45 (5 Гбит/с), оптический S/PDIF TOSLINK и антенные разъёмы Wi-Fi. Кнопка очистки CMOS и Flash BIOS вынесены на заднюю панель.

Thunderbolt 4 — нетипичное решение для B-серии материнских плат. Интерфейс позволяет подключить внешний NVMe-накопитель в боксе с полной скоростью, высокоскоростной монитор или даже внешнюю видеокарту через eGPU-шасси. По данным редакции FormulaTV, Thunderbolt 4 на задней панели значительно расширяет сценарии использования платы для видеомонтажёров.

Два видеовыхода (HDMI + DP) актуальны только при использовании процессоров со встроенной графикой — дискретная видеокарта задействует собственные порты.

Внутренние разъёмы и ARGB-подсветка на плате

MSI MAG B860 Tomahawk Wifi предлагает на плате: 1 × USB 3.2 Gen 1 (19-pin), 2 × USB 2.0 (9-pin), 1 × USB 3.2 Gen 2 Type-C (внутренний), 5 разъёмов для корпусных вентиляторов 4-pin, 1 × 4-pin для кулера процессора. Для подсветки — 3 разъёма ARGB (5V 3-pin) и 2 разъёма RGB (12V 4-pin).

Пять разъёмов для корпусных вентиляторов позволяют управлять всеми вентиляторами типичного mid-tower корпуса напрямую с платы — без внешних хабов. Управление производится через BIOS или утилиту MSI Center.

Внутренний USB-C разъём совместим с фронтальными панелями корпусов с USB 3.2 Gen 2 Type-C — актуально для современных корпусов с быстрой зарядкой на передней панели.

Совет от редакции FormulaTV: «При проектировании кабель-менеджмента заранее учитывайте, что два 8-pin разъёма питания CPU расположены в верхней части платы — для аккуратной укладки кабелей в корпусе типа mid-tower лучше использовать угловые переходники EPS 8-pin, чтобы не перекрывать зазор над радиатором VRM».

Сеть и беспроводная связь — Wi-Fi 7 и Killer E5000

Intel Killer BE1750x Wi-Fi 7 и Killer E5000 5 Гбит/с на MSI MAG B860 Tomahawk Wifi

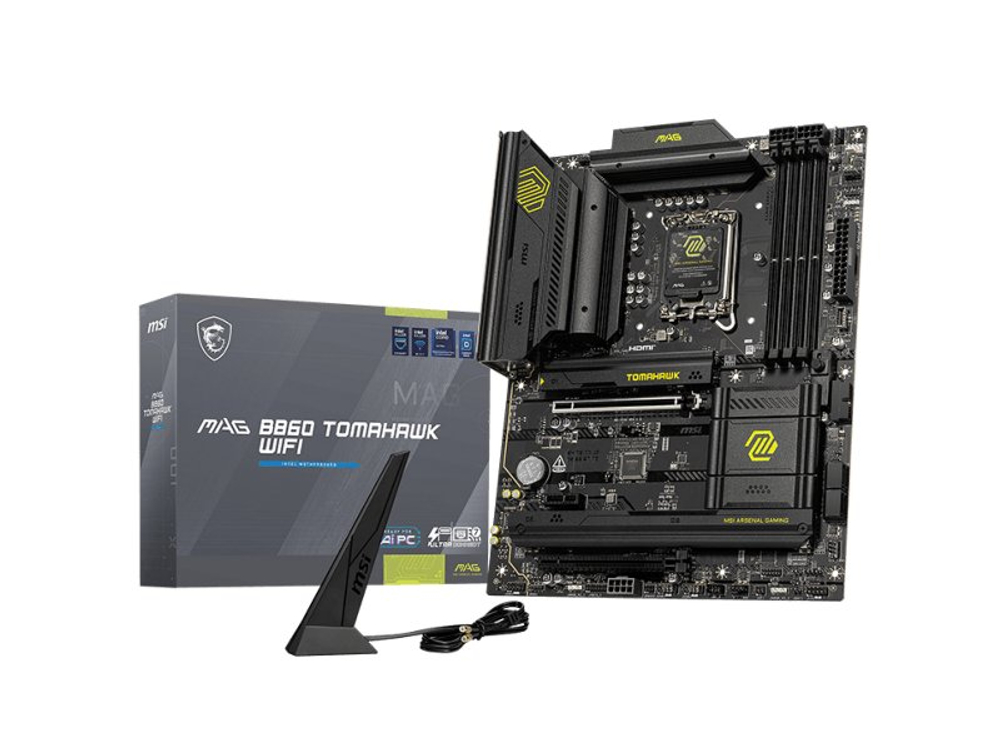

MSI MAG B860 Tomahawk Wifi оснащена двумя сетевыми адаптерами: Intel Killer BE1750x (Wi-Fi 7, стандарт 802.11be) и проводным Intel Killer E5000 со скоростью 5 Гбит/с. Bluetooth 5.4 обеспечивает подключение периферии. Антенна входит в комплект поставки.

Wi-Fi 7 (802.11be) в сравнении с Wi-Fi 6E добавляет поддержку Multi-Link Operation (MLO) — одновременную работу на нескольких диапазонах частот. Это снижает задержки и повышает стабильность соединения при высоких нагрузках: стриминг, онлайн-игры, видеозвонки в 4K. Для реализации MLO необходим роутер с поддержкой Wi-Fi 7.

Проводной адаптер 5 Гбит/с актуален при наличии соответствующего сетевого оборудования — большинство домашних роутеров ограничены 1 Гбит/с. Для типичной домашней сети разница с 2.5G-адаптером незначительна, но при подключении к NAS или корпоративной сети 5G-порт раскрывает потенциал.

С чем сравнить в России — MSI MAG B860 Tomahawk Wifi и конкуренты на LGA 1851

На рынке России в сегменте B860/Z890 ATX под LGA 1851 с аналогичной функциональностью конкурируют несколько моделей. Ключевые отличия — в количестве фаз питания, наборе портов и наличии PCIe 5.0 для M.2.

Как мы к этому пришли — эволюция серии Tomahawk

Серия Tomahawk от MSI позиционируется как «игровая плата без переплаты» с момента появления на чипсетах Intel 300-й серии. Каждое поколение сохраняло принцип: максимум игровой и сетевой функциональности при чипсете среднего уровня.

Переход на LGA 1851 и Arrow Lake принёс два принципиальных изменения в MAG B860 Tomahawk Wifi: появление слота PCIe 5.0 для M.2 (ранее только в Z-серии) и переход на DDR5 в качестве единственного поддерживаемого стандарта памяти. Это делает платформу закрытой для апгрейда с DDR4-систем — потребуется новый комплект памяти.

Включение Thunderbolt 4 на B860-платформе — нетипичный ход: ранее этот интерфейс был прерогативой Z-чипсетов и отдельных дорогих моделей B-серии.

Инженерный компромисс

Главный trade-off MSI MAG B860 Tomahawk Wifi — ограничения чипсета B860 против богатой периферийной начинки. Intel B860 лишает пользователя разгона CPU по множителю и ограничивает гибкость распределения линий PCIe по сравнению с Z890. При этом производительность в играх и рабочих задачах при одинаковом процессоре не отличается от Z890-систем, работающих в штатных частотах.

Второй компромисс — звуковой кодек Realtek ALC897. Для игр и видеосвязи его достаточно. Для работы со звуком (сведение, мастеринг, мониторинг) нужен внешний USB-ЦАП или аудиоинтерфейс: внутренние помехи от высокочастотных компонентов рядом с кодеком неизбежны на любой плате такого класса.

Взгляд с другой стороны

Контраргумент. При цене B860 Tomahawk Wifi разница до Z890-платы в том же ценовом сегменте небольшая — можно взять топовую платформу сразу.

Когда валиден. Если планируете разгон процессора, хотите два слота PCIe 5.0 для M.2 или больше гибкости в распределении линий PCIe — Z890 оправдан. Аргумент особенно силён при покупке процессоров серии Core Ultra 9.

Ответ. Для Core Ultra 5 и Core Ultra 7 без планов на оверклокинг B860 рационален: разница в реальной производительности минимальна, а Thunderbolt 4 и Wi-Fi 7 на Tomahawk закрывают большинство сценариев без доплаты. Z890 оправдан при явной потребности в разгоне CPU или двух быстрых M.2 PCIe 5.0.

Ошибки при сборке и их цена

1) Подключить только один кабель 8-pin CPU вместо двух — при длительных нагрузках (рендер, AI-задачи) возможна нестабильная работа процессора из-за просадки питания. Оба разъёма 8-pin CPU обязательны.

2) Установить DDR4-память — плата поддерживает только DDR5 DIMM. Попытка установки DDR4-модулей физически невозможна (разные ключи), но покупка неверной памяти обойдётся потерей времени на возврат.

3) Не обновить BIOS перед первым включением с новым CPU — для некоторых ревизий Arrow Lake требуется свежая прошивка. Кнопка Flash BIOS позволяет обновить без установленного процессора: достаточно флешки с файлом прошивки с сайта MSI.

Совет от редакции FormulaTV: «Перед активацией XMP/EXPO-профиля памяти выше 6400 МГц проверьте совместимость конкретного комплекта с QVL-листом (Qualified Vendor List) MSI для данной платы — список доступен на официальном сайте. Модули с сертификацией повышают вероятность стабильной работы на заявленных частотах с первой загрузки».
