Материнская плата MSI MEG Z890 ACE, Socket LGA 1851, Intel Z890, ATX, RTL

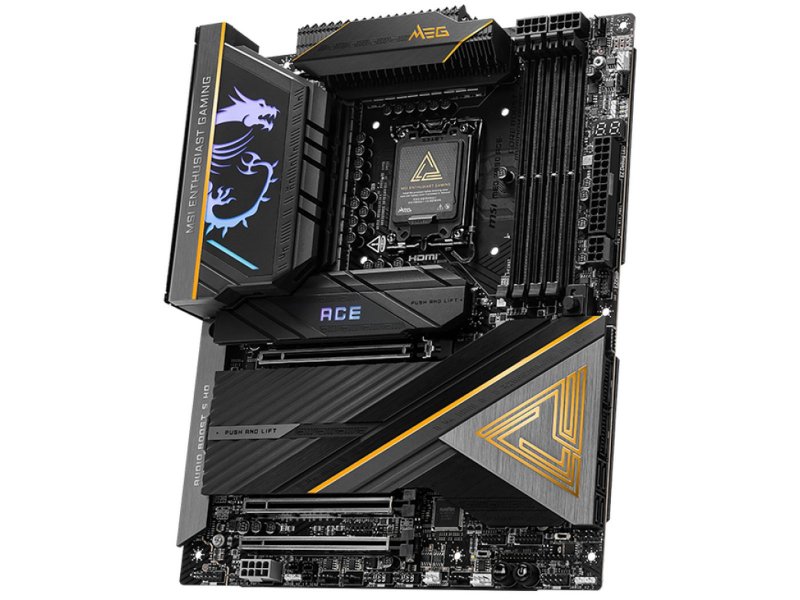

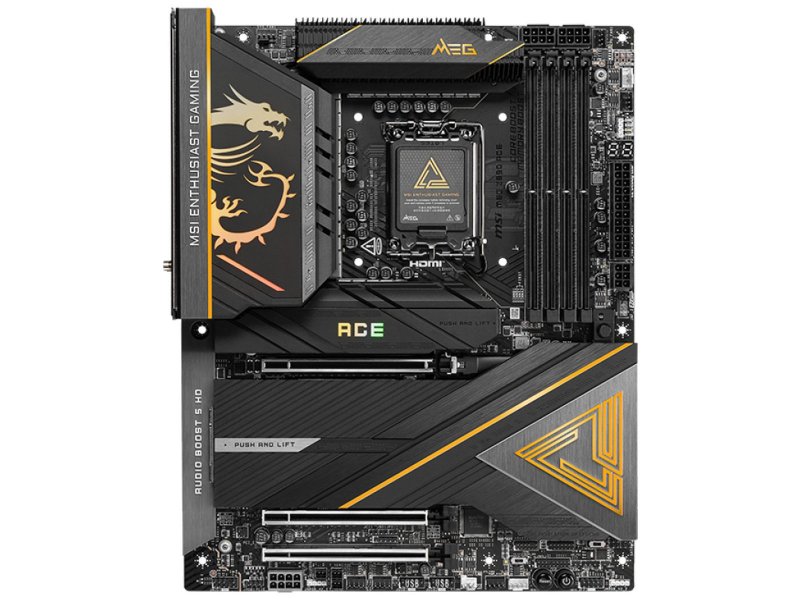

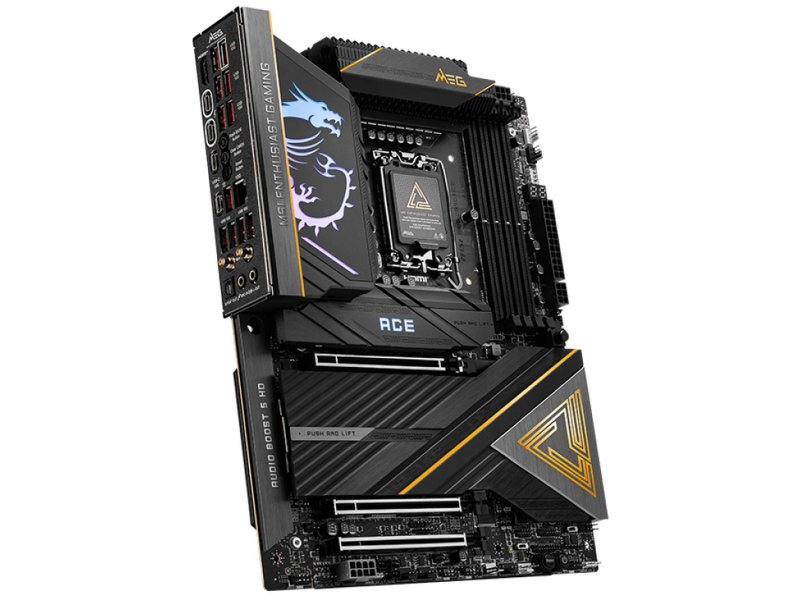

MSI MEG Z890 ACE — флагманская материнская плата форм-фактора ATX на сокете Socket LGA 1851 с чипсетом Intel Z890, предназначенная для сборки высокопроизводительных систем на процессорах поколения Arrow Lake с поддержкой DDR5, PCIe 5.0 и Wi-Fi 7.

• Сокет / чипсет: LGA 1851 / Intel Z890
• Память: DDR5, 4 слота, до 256 ГБ, 4800–9200 МГц
• Хранение: 5 × M.2 (включая PCIe 5.0), 4 × SATA
• Для кого: энтузиасты, оверклокеры, профессиональные рабочие станции

Коротко — для кого эта материнская плата

MSI MEG Z890 ACE — выбор для тех, кто строит систему без компромиссов: оверклокеры, контент-мейкеры с NAS-массивами, геймеры с несколькими высокоскоростными накопителями и профессиональные рабочие станции на Arrow Lake. Плата закрывает все актуальные требования топового сегмента — от пяти слотов M.2 до двух портов Thunderbolt 4 на задней панели.

Главные плюсы и ограничения MSI MEG Z890 ACE

Плата MSI MEG Z890 ACE предлагает исчерпывающий набор интерфейсов и одну из наиболее мощных систем питания в классе ATX на Z890.

• ✓ 5 слотов M.2, два из которых — PCIe 5.0 × 4: параллельно устанавливаются быстрый системный диск и высокоскоростное хранилище без потери полосы
• ✓ 24+2+1+1 фаз питания с пассивным охлаждением зоны VRM — запас для разгона Arrow Lake без дополнительного обдува
• ✓ Wi-Fi 7 (Intel Killer BE1750x) + проводной Ethernet 10 Гбит/с (Marvell AQC113CS) — сетевая часть уровня рабочей станции
• ✓ 2 × Thunderbolt 4 на задней панели — для внешних NVMe-боксов, дисплеев 8K и профессиональной периферии

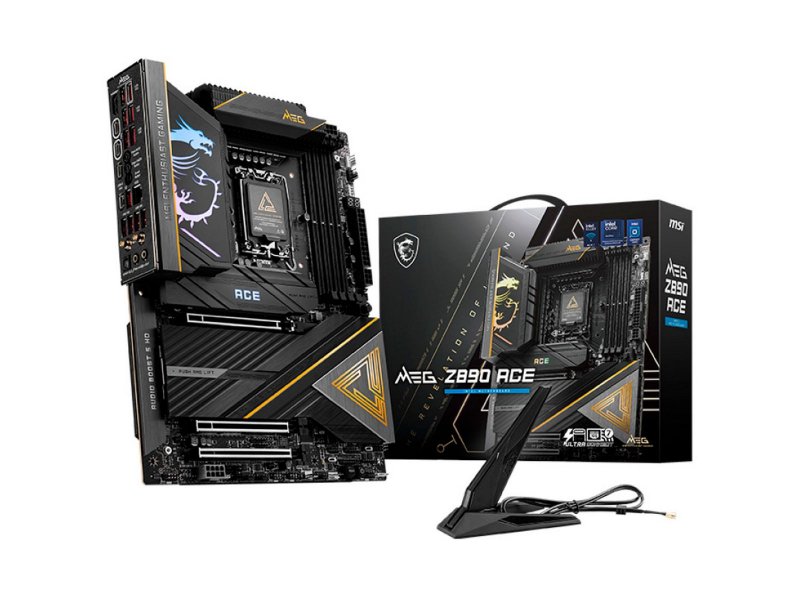

• ✓ Полная RTL-комплектация: WiFi-антенна, USB-накопитель с ПО, крепёж, кабели — сборка без дополнительных покупок

• ✗ ATX 305 × 244 мм — требует полноразмерного корпуса Mid Tower и выше; compact-сборки исключены
• ✗ Только 4 порта SATA — для систем с несколькими жёсткими дисками может не хватить без дополнительного контроллера
• ✗ Флагманская цена: возможности платы оправданы только при использовании топовых процессоров Arrow Lake и соответствующей периферии

Процессор, память и PCIe 5.0 — ресурс платформы

MSI MEG Z890 ACE и поддержка процессоров Arrow Lake

MSI MEG Z890 ACE работает исключительно с процессорами Intel Arrow Lake в исполнении Socket LGA 1851 — это актуальная платформа Intel на базе чипсета Intel Z890. Разъём питания процессора — 8pin + 8pin, что обеспечивает достаточный ток для флагманских 24-ядерных конфигураций при разгоне. По информации производителя, схема питания насчитывает 24+2+1+1 фаз с пассивным охлаждением зоны VRM, что исключает необходимость дополнительного обдува при типичных нагрузках.

Обновление BIOS реализовано через кнопку Flash BIOS на плате — процессор для прошивки не нужен, что упрощает подготовку к новым ревизиям Arrow Lake.

Память DDR5 с частотами до 9200 МГц на MSI MEG Z890 ACE

MSI MEG Z890 ACE поддерживает DDR5 в четырёх слотах DIMM, 2-канальный режим, до 256 ГБ суммарно. Официальный диапазон частот по данным производителя — от 4800 до 9200 МГц. Верхняя граница адресована оверклокерам с подборными комплектами памяти — стандартные DDR5-6400 работают без ручных настроек.

Для рабочих станций с виртуализацией или рендером актуален максимальный объём 256 ГБ: четыре слота допускают установку модулей 64 ГБ каждый. По наблюдениям специалистов FormulaTV в условиях шоурума, стабильная работа DDR5-7200 в XMP/EXPO достигается без дополнительной ручной подстройки таймингов.

Слоты PCIe 5.0 и конфигурация расширения

На MSI MEG Z890 ACE установлены три слота PCIe: основной PCIe 5.0 × 16 для видеокарты, второй PCIe 5.0 × 8 и третий PCIe 4.0 × 4. Пропускная способность PCIe 5.0 × 16 — 128 Гбит/с в каждую сторону, что снимает ограничения для RTX 5090 и будущих GPU следующего поколения. Третий слот PCIe 4.0 × 4 подходит для карт захвата, RAID-контроллеров или сетевых адаптеров.

Пять слотов M.2 и хранение данных

Конфигурация M.2 на MSI MEG Z890 ACE — подробно

MSI MEG Z890 ACE оснащена пятью слотами M.2 с пассивным охлаждением каждого — радиаторы входят в комплект. Два слота работают по интерфейсу PCIe 5.0 × 4 (форм-фактор 2260/2280): первый предназначен для системного SSD с пиковой пропускной способностью до ~14 Гбит/с, второй — для скоростного хранилища или кэширующего диска. Три оставшихся слота — PCIe 4.0 × 4, один из которых поддерживает также SATA, и один принимает форм-фактор 2280/22110 для корпоративных SSD увеличенной длины.

Такая конфигурация закрывает типичные задачи без компромиссов: системный диск PCIe 5.0 + рабочее хранилище PCIe 5.0 + три диска под архив/игры на PCIe 4.0 — и все пять работают одновременно без дележа полосы с видеокартой.

SATA и RAID на MSI MEG Z890 ACE

Четыре разъёма SATA с поддержкой RAID 0, 1, 5 и 10 дополняют систему хранения для традиционных HDD или бюджетных SATA SSD. По информации производителя, RAID 5 и 10 поддерживаются силами чипсета Z890 без отдельной карты расширения — актуально для домашнего медиасервера или архивного массива рядом со скоростными NVMe.

Совет от Редакции FormulaTV: «Если планируете использовать оба слота PCIe 5.0 × 4 одновременно — убедитесь, что блок питания обеспечивает достаточный ток по линии 12V: два PCIe 5.0 SSD под нагрузкой суммарно потребляют заметно больше, чем пара PCIe 4.0 накопителей. Минимально рекомендуемая мощность БП для такой конфигурации с топовым GPU — от 1000 Вт».

Подключение и задняя панель

Thunderbolt 4 и USB-порты на задней панели MSI MEG Z890 ACE

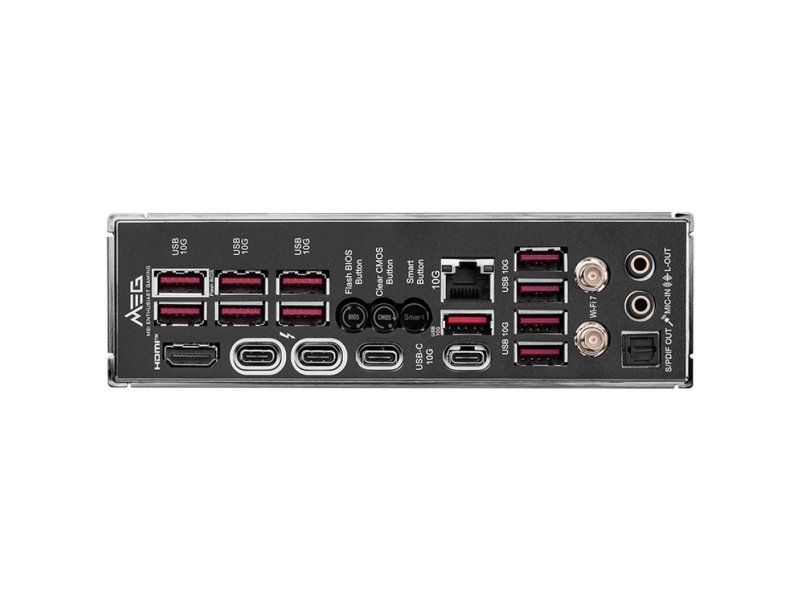

Задняя панель MSI MEG Z890 ACE включает 2 × Thunderbolt 4 (до 40 Гбит/с каждый), 11 × USB Type-A 3.2 Gen 2 (10 Гбит/с), 2 × USB Type-C 3.2 Gen 2 и 1 × HDMI для использования встроенной графики Arrow Lake. Thunderbolt 4 обеспечивает подключение внешних GPU-боксов, NVMe-хранилищ, профессиональных аудиоинтерфейсов и дисплеев с разрешением до 8K через один кабель.

Одиннадцать USB Type-A на задней панели — редкость даже для флагманского сегмента: хватает для мыши, клавиатуры, нескольких USB-хабов, микрофона, камеры и прочей периферии без разветвителей. Оптический S/PDIF (TOSLINK) на задней панели закрывает подключение к ресиверам и ЦАП со встроенным оптическим входом.

Внутренние разъёмы и управление питанием корпуса

На плате MSI MEG Z890 ACE расположены 5 разъёмов для корпусных вентиляторов (4-pin PWM), 1 разъём охлаждения процессора (4-pin), 3 разъёма ARGB 5V-D-G и 1 разъём RGB 12V-G-R-B. Для подключения накопителей и устройств внутри корпуса доступны 2 × USB 2.0 (9-pin), 2 × USB 3.2 Gen 1 (19-pin) и 1 × USB 3.2 Gen 2×2 Type-C (до 20 Гбит/с).

Пять управляемых вентиляторных разъёмов PWM позволяют строить тихую систему охлаждения с несколькими 140-мм вентиляторами без отдельного контроллера. По наблюдениям редакции FormulaTV, трёх разъёмов ARGB достаточно для полноценной синхронизации через MSI Mystic Light — подсветки корпуса, кулера и оперативной памяти управляются из единого интерфейса.

Сеть и беспроводная связь

Wi-Fi 7 и Ethernet 10 Гбит/с на MSI MEG Z890 ACE

MSI MEG Z890 ACE оснащена адаптером беспроводной связи Intel Killer BE1750x стандарта Wi-Fi 7 (802.11be) с поддержкой Bluetooth 5.4 и проводным контроллером Marvell AQC113CS с пропускной способностью 10 Гбит/с по кабелю. Wi-Fi 7 поддерживает многоканальную передачу MLO (Multi-Link Operation) — одновременное использование диапазонов 2,4, 5 и 6 ГГц для снижения задержек.

10-гигабитный Ethernet актуален при подключении к NAS-устройству или корпоративной сети: передача файлов объёмом 100 ГБ через 10GbE занимает около 80 секунд против 13 минут на гигабитном порту. В комплекте идёт WiFi-антенна — дополнительная покупка не требуется.

Совет от Редакции FormulaTV: «Для полного раскрытия 10GbE-порта подключайте плату напрямую к 10-гигабитному коммутатору или NAS с соответствующим интерфейсом — большинство домашних роутеров имеет лишь гигабитный WAN, и скорость ограничится 1 Гбит/с вне зависимости от адаптера платы».

Звук

Аудиосистема 7.1 с чипом Realtek ALC4082 на MSI MEG Z890 ACE

MSI MEG Z890 ACE использует звуковой кодек Realtek ALC4082 со схемой 7.1 и оптическим выходом TOSLINK (S/PDIF). ALC4082 относится к старшей линейке Realtek и обеспечивает соотношение сигнал/шум, достаточное для подключения студийных наушников с импедансом до 150 Ом без внешнего усилителя. Оптический выход позволяет передавать Dolby Digital и DTS в многоканальный ресивер без потерь при обходе встроенного ЦАП.

Для задач с профессиональным аудио (запись, стриминг) или при использовании наушников с высоким импедансом внешний USB ЦАП/усилитель даст заметный прирост — встроенного кодека достаточно для игровых гарнитур и бытовых 2.0/2.1 акустических систем.

С чем сравнить в России

MSI MEG Z890 ACE конкурирует в сегменте топовых ATX-плат на Intel Z890. Ниже — ключевые альтернативы той же диагонали задач и ценовой категории, доступные в России.

Как мы к этому пришли — эволюция платформы Intel

От Z790 к Z890 — что изменилось принципиально

Переход с Intel Z790 на Intel Z890 вместе со сменой сокета на LGA 1851 и архитектурой Arrow Lake принёс несколько ключевых изменений для топовых плат класса MSI MEG Z890 ACE. Главное — нативная поддержка двух слотов PCIe 5.0 для M.2 со стороны чипсета, тогда как в Z790 PCIe 5.0 × 4 для накопителей реализовывался через мультиплексирование CPU-линий. Это означает, что оба PCIe 5.0 SSD теперь работают независимо друг от друга.

Wi-Fi 7 (802.11be) стал стандартом для флагманского сегмента: MLO и поддержка 6 ГГц-диапазона обеспечивают реальный прирост скорости и снижение задержек по сравнению с Wi-Fi 6E на предыдущих платах. Число фаз питания у MEG Z890 ACE (24+2+1+1) превышает типичные 20+2 схемы Z790-флагманов.

Инженерный компромисс

Тепловыделение зоны VRM и пассивное охлаждение MSI MEG Z890 ACE

Мощная схема питания MSI MEG Z890 ACE (24+2+1+1 фаз) охлаждается пассивно — без вентилятора над VRM-радиатором. Это осознанный компромисс: плата работает тише, но в экстремальных сценариях (многочасовой Prime95 с разгонёнными Arrow Lake + два PCIe 5.0 SSD под нагрузкой) температура VRM-радиатора может подниматься до уровней, при которых рекомендуется наличие воздушного потока в корпусе.

На практике это означает: при выборе корпуса убедитесь в наличии вентилятора, обдувающего зону VRM, или достаточной конвекции. В системах с открытым стендом или корпусах с хорошей вентиляцией пассивного охлаждения достаточно даже при разгоне.

Взгляд с другой стороны

Контраргумент. «Пять слотов M.2 и Thunderbolt 4 — переплата за возможности, которые большинство пользователей никогда не задействует. Z890-платы среднего сегмента стоят вдвое дешевле и поддерживают те же процессоры Arrow Lake».

Когда валиден. Для игровой системы с одним PCIe 5.0 SSD, одной видеокартой и без внешних NVMe-боксов или 10GbE NAS — этот аргумент справедлив. Топовый чипсет Z890 не разгоняет игры быстрее, чем Z890 среднего уровня.

Ответ. MSI MEG Z890 ACE рациональна при трёх и более занятых слотах M.2, использовании Thunderbolt 4 (внешний GPU, профессиональный аудиоинтерфейс, дисплей), подключении к 10GbE-сети или в системе, которую не планируют менять 4–5 лет. Платить за запас возможностей без понимания конкретного сценария — действительно не стоит.

Совет от Редакции FormulaTV: «Перед покупкой составьте список периферии, которую планируете подключать в течение ближайших двух лет. Если в нём есть внешний NVMe-бокс, 10GbE коммутатор или два и более SSD PCIe 5.0 — MEG Z890 ACE оправдывает разницу в цене. Если список заканчивается видеокартой и одним диском — рассмотрите Z890-платы уровнем ниже».

Ошибки и их цена

1) Установка DDR4-памяти — плата поддерживает только DDR5, DDR4 физически несовместим с LGA 1851. Ошибка обнаруживается при первом запуске, модули придётся менять: потеря времени на возврат и повторный заказ.

2) Использование процессоров не на LGA 1851 — Arrow Lake под LGA 1851 и Raptor Lake под LGA 1700 имеют разные размеры подложки. Попытка установить Raptor Lake в MEG Z890 ACE физически невозможна из-за несовместимого сокета, однако покупка процессора не той серии — реальная ошибка при заказе через сторонние площадки.

3) Экономия на блоке питания в топовой системе — флагманский Arrow Lake с разгоном плюс GPU уровня RTX 4090/5090 требуют качественного БП мощностью от 1000 Вт с сертификатом 80 Plus Gold и выше. БП с заниженным реальным током способен вызывать нестабильность системы, которую сложно диагностировать.
