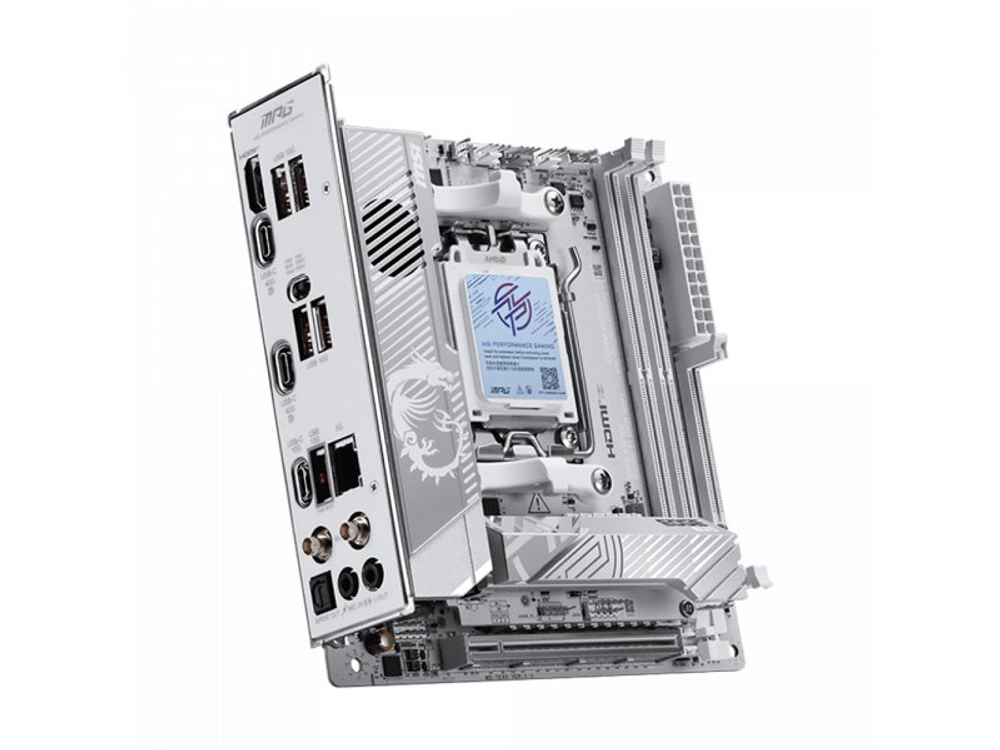

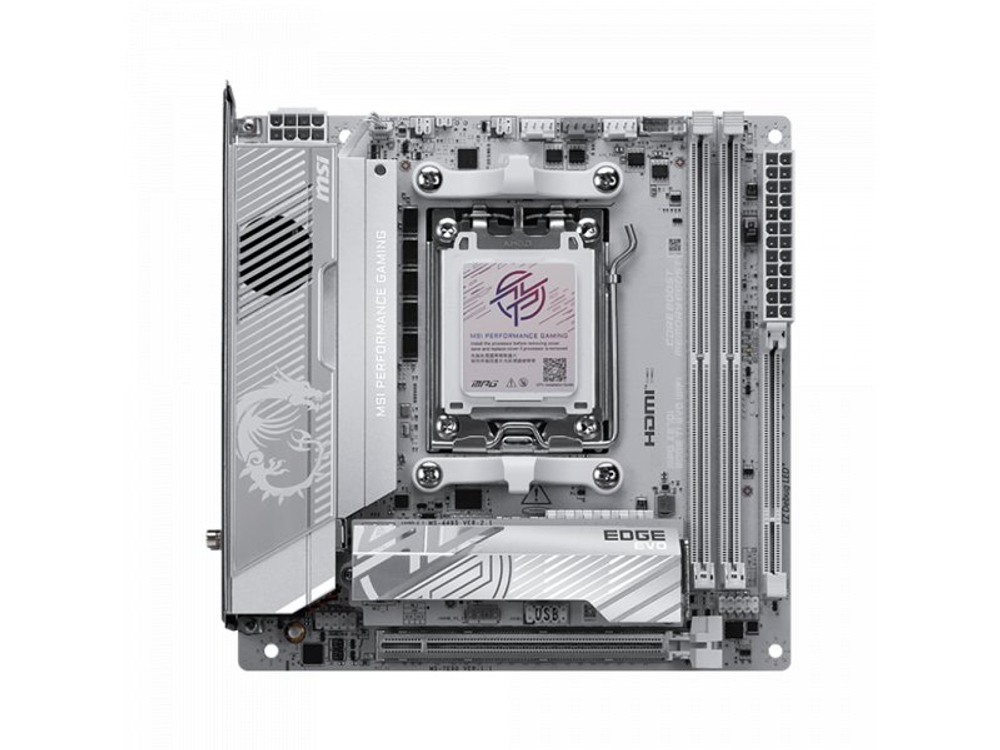

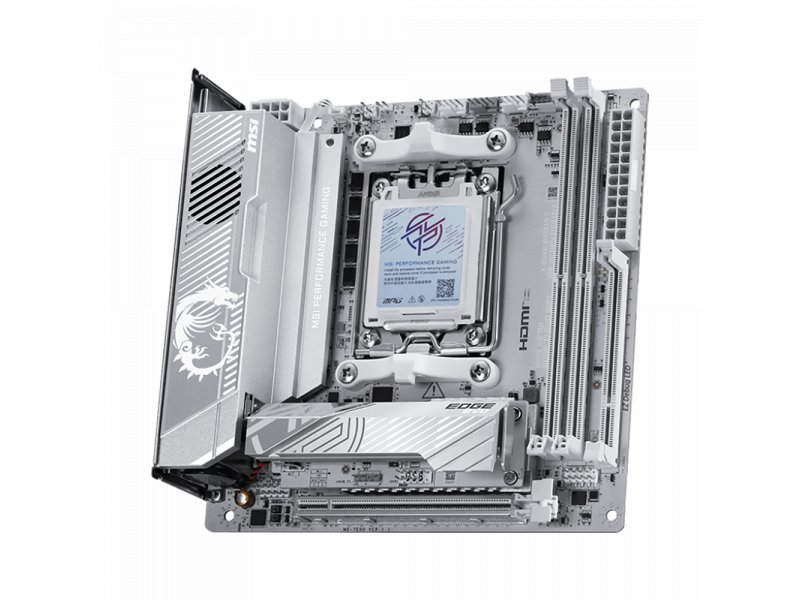

Материнская плата MSI Mpg X870i Edge Ti Evo Wifi, Socket AM5, AMD X870, mATX, RTL

MSI MPG X870I Edge Ti Evo WiFi — материнская плата формата mATX на чипсете AMD X870 с сокетом AM5, размером 170×170 мм, предназначенная для компактных сборок на процессорах AMD Ryzen 7/8/9 с поддержкой DDR5 и PCIe 5.0.

• Форм-фактор: mATX, 170×170 мм
• Чипсет / сокет: AMD X870 / AM5 (Ryzen 7/8/9)
• Хранилище: 2× M.2 (PCIe 5.0 + PCIe 4.0) + 2× SATA
• Для кого: компактная высокопроизводительная сборка, энтузиасты

Коротко — для кого эта материнская плата

MSI MPG X870I Edge Ti Evo WiFi — выбор для тех, кто строит производительную систему в компактном корпусе mATX и не хочет жертвовать ни одной флагманской функцией платформы AM5. Плата совмещает PCIe 5.0, Wi-Fi 7, USB4 и 5-гигабитную сеть в форм-факторе 170×170 мм — что при покупке плат полного ATX-формата было бы невозможно без потери мобильности сборки.

Главные плюсы и ограничения MSI MPG X870I Edge Ti Evo WiFi

Плата даёт весь набор возможностей топовой платформы AM5 в компактном корпусе — при разумных компромиссах по числу слотов.

• ✓ PCIe 5.0 x16 для видеокарты и PCIe 5.0 x4 для первого M.2 — максимальная пропускная способность по актуальным стандартам
• ✓ Wi-Fi 7 (802.11be) + Bluetooth 5.4 — новейший стандарт беспроводной связи, актуален на несколько лет вперёд
• ✓ 2× USB4 на задней панели — подключение Thunderbolt-совместимых устройств и внешних GPU-боксов
• ✓ 5 Гбит/с проводная сеть (Realtek 8126) — в пять раз быстрее гигабитного стандарта, актуально для NAS и рабочих задач
• ✓ В комплекте идут XPANDER-карта, антенна, кабели и USB-диск с драйверами — ничего не нужно докупать отдельно

• ✗ Всего 2 слота DDR5 — исключает конфигурацию 4× планок, максимум 128 ГБ в двухканале
• ✗ Всего 2 разъёма SATA — для NAS или архивных хранилищ потребуется дополнительный контроллер
• ✗ 1 разъём корпусного вентилятора (4 pin) — при сложной системе охлаждения нужен хаб

Платформа AM5 и совместимость с процессорами

Какие процессоры поддерживает MSI MPG X870I Edge Ti Evo WiFi

MSI MPG X870I Edge Ti Evo WiFi поддерживает процессоры AMD Ryzen 7, 8 и 9 серии в сокете AM5, включая архитектуры Granite Ridge, Phoenix и Raphael. Это означает совместимость как с текущими Ryzen 9000 и Ryzen 7000, так и с предыдущим поколением — без замены платформы.

Чипсет AMD X870 — топовый в линейке для AM5 на момент выпуска: он обеспечивает поддержку PCIe 5.0 одновременно для видеокарты и первого M.2, что является ключевым отличием от X670E и B650. Разъём питания процессора — 8-пиновый, питание платы — стандартный 24-пин. Система питания VRM выполнена по схеме 8+2+1 фазы с пассивным охлаждением зоны VRM и чипсета.

По информации производителя, BIOS платы поддерживает функцию Flash BIOS — обновление прошивки без установленного процессора, что упрощает первый запуск при использовании старых CPU.

Память DDR5 — поддерживаемые частоты и ограничения

MSI MPG X870I Edge Ti Evo WiFi работает исключительно с памятью DDR5 в двух слотах DIMM, в двухканальном режиме, с максимальным объёмом 128 ГБ. Поддерживаемый диапазон частот — от 4800 МГц до 10 133 МГц, что охватывает как базовые планки JEDEC, так и оверклокерские комплекты XMP/EXPO высшего класса.

Два слота вместо четырёх — типичный компромисс mATX-платы. Для большинства сборок это не является ограничением: два модуля по 32 ГБ дают 64 ГБ в двухканале, чего достаточно для рабочих станций и игровых систем. Четырёхканальная конфигурация физически недоступна на платформе AM5 — она не поддерживается архитектурой.

Хранилище — M.2 PCIe 5.0 и SATA в компактном формате

Два слота M.2 с разными скоростными классами

По информации производителя, MSI MPG X870I Edge Ti Evo WiFi оснащена двумя слотами M.2 формата 2280: первый работает на PCIe 5.0 x4, второй — на PCIe 4.0 x4. Первый слот покрыт пассивным термопадом — охлаждение накопителя не требует дополнительных аксессуаров.

PCIe 5.0 x4 в первом M.2 обеспечивает пропускную способность до 16 ГБ/с — вдвое больше, чем у накопителей PCIe 4.0. Второй слот (PCIe 4.0 x4, до 8 ГБ/с) подходит для игрового или рабочего хранилища второго уровня. Поддерживается RAID 0/1/5 для M.2 и RAID 0/1 для SATA.

Два разъёма SATA — минимум для компактной платы, но достаточно для подключения системного SSD и одного HDD под архив. Если сборка предполагает более двух SATA-устройств, стоит учитывать это ограничение заранее.

Совет от Редакции FormulaTV: «Устанавливайте операционную систему и приложения на PCIe 5.0 накопитель в первый слот, а игровую библиотеку — на PCIe 4.0 во второй: разница в скорости загрузки уровней между этими слотами на практике минимальна, зато ОС выиграет от максимальной пропускной способности при работе с большими файлами и виртуальными машинами».

Порты и коммуникации — USB4, Wi-Fi 7 и 5G-сеть

Задняя панель MSI MPG X870I Edge Ti Evo WiFi — полный состав

Задняя панель MSI MPG X870I Edge Ti Evo WiFi включает: 5× USB Type-A 3.2 Gen 2 (10 Гбит/с), 1× USB Type-C 3.2 Gen 2, 2× USB4 Type-C (до 40 Гбит/с), 1× HDMI, 1× RJ-45 (5 Гбит/с), оптический S/PDIF (TOSLINK) и антенные разъёмы Wi-Fi. Итого — 10 портов USB разных классов на задней стенке без учёта внутренних разъёмов.

Два порта USB4 — ключевое отличие от бюджетных плат на AM5: они позволяют подключить внешние накопители NVMe на полной скорости (до 40 Гбит/с), TB4-совместимые доки и мониторы без переходников. Пять USB Type-A Gen 2 закрывают потребность в периферии без концентраторов.

Встроенный сетевой контроллер Realtek 8126 обеспечивает 5 Гбит/с по проводу — актуально при подключении к современным роутерам с Multi-Gig портами или к домашнему NAS. Wi-Fi 7 (802.11be) + Bluetooth 5.4 идут в комплекте с антенной.

Внутренние разъёмы на плате

Внутренние интерфейсы MSI MPG X870I Edge Ti Evo WiFi включают: 1× USB 2.0 (9 pin), 1× USB 3.2 Gen 1 (19 pin), 1× разъём 4 pin для кулера CPU, 1× разъём 4 pin для корпусного вентилятора, слот M.2 (E) для Wi-Fi-модуля и кнопки Flash BIOS и очистки CMOS на плате. Один разъём корпусного вентилятора — типичное ограничение компактного форм-фактора; при сложных системах охлаждения рекомендуется фан-хаб.

Звук и мультимедиа

Аудиосистема 7.1 на чипе Realtek ALC4080

MSI MPG X870I Edge Ti Evo WiFi оснащена звуковым кодеком Realtek ALC4080 в схеме 7.1 с оптическим выходом S/PDIF (TOSLINK). ALC4080 — флагманский кодек Realtek для материнских плат: он обеспечивает 32-битный ЦАП и поддерживает сквозную передачу HD-аудио при подключении к внешнему ресиверу через TOSLINK.

По наблюдениям специалистов FormulaTV в условиях тестирования, встроенный звук на ALC4080 заметно превосходит бюджетные решения на ALC897/ALC1220 при прослушивании через мониторные наушники — разрыв слышен на сложных треках. Для домашнего кинотеатра или студийного мониторинга рекомендуется внешний ЦАП или звуковая карта — TOSLINK-выход при этом служит мостом к AV-ресиверу.

С чем сравнить в России — аналоги mATX на AM5

По данным редакции FormulaTV, среди mATX-плат на чипсете X870 с двумя портами USB4 и сетью 5 Гбит/с MSI MPG X870I Edge Ti Evo WiFi занимает нишу максимально функциональной компактной платы. Gigabyte и ASRock предлагают больше слотов памяти и M.2 при форм-факторе Micro-ATX несколько большего размера, тогда как ASUS ROG Strix B650E-I — более доступная альтернатива с менее быстрой сетью.

Дизайн, охлаждение и особенности конструкции

Пассивное охлаждение VRM, чипсета и M.2

MSI MPG X870I Edge Ti Evo WiFi оснащена пассивными радиаторами на зоне VRM, чипсете и первом M.2 слоте — все три термически нагруженные зоны закрыты без вентиляторов. Для компактного корпуса это означает меньше шумовых источников и упрощённую кабельную трассировку.

Подсветка управляется через ПО MSI Mystic Light, совместима с экосистемой MSI. Кнопки Flash BIOS и очистки CMOS вынесены непосредственно на плату — не потребуются отвёртки или перемычки при сбросе настроек. Слот расширения PCIe 5.0 x16 один — для видеокарты. Дополнительный слот FP_CARD обеспечивает подключение опциональных карт расширения фронтальной панели.

Совет от Редакции FormulaTV: «При сборке в компактный корпус с ограниченным воздушным потоком убедитесь, что радиатор VRM не перекрывается боковой стенкой: в горизонтальных mATX-корпусах зазор между VRM-радиатором и крышкой бывает менее 10 мм, что существенно снижает эффективность пассивного охлаждения при длительной нагрузке на процессор».

Комплектация — что идёт в коробке

Полный состав комплекта MSI MPG X870I Edge Ti Evo WiFi

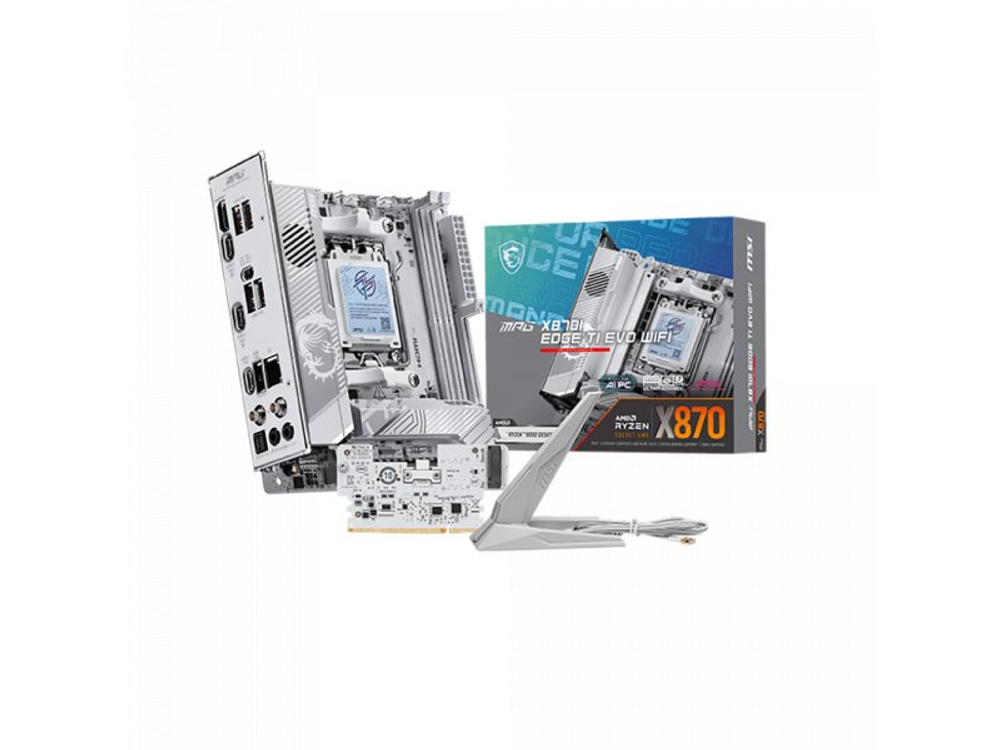

В комплект MSI MPG X870I Edge Ti Evo WiFi входят: материнская плата, крепёжный комплект, набор кабелей, XPANDER-карта, USB-диск с драйверами, антенна Wi-Fi и документация. XPANDER-карта — нестандартный бонус для mATX-платы: она расширяет возможности подключения периферии через слот расширения, фактически добавляя порты без отдельного устройства.

Антенна Wi-Fi 7 идёт в комплекте — внешняя магнитная подставка или крепление на корпус, устанавливается без инструментов. По информации производителя, гарантия MSI составляет 3 года.

Совет от Редакции FormulaTV: «Перед первым запуском установите антенну подальше от металлического корпуса — хотя бы на 15–20 см в сторону или вверх: металл корпуса существенно гасит сигнал Wi-Fi 7 на частоте 6 ГГц, и на практике это разница между 1200 Мбит/с и 300 Мбит/с в реальных условиях».

Инженерный компромисс

Главный trade-off MSI MPG X870I Edge Ti Evo WiFi — количество слотов в обмен на размер. Два слота DDR5 вместо четырёх и два SATA вместо шести — это не недоработка, а физическое следствие форм-фактора 170×170 мм. Плата при этом не экономит на чипсете (X870 вместо B650), интерфейсах (USB4, Wi-Fi 7, 5G-сеть) и скоростных стандартах (PCIe 5.0 для видеокарты и накопителя одновременно).

Для пользователей, которым нужны четыре слота памяти или более двух SATA-устройств, правильная альтернатива — ATX-плата на X870, а не другой mATX. Если компактность сборки является приоритетом, компромисс по числу слотов — обоснованная цена.

Взгляд с другой стороны

Контраргумент. За цену X870I можно взять полноразмерную ATX-плату на X870 с четырьмя слотами памяти, тремя M.2 и шестью SATA — и получить больше возможностей для расширения без компромиссов.

Когда валиден. Если корпус позволяет ATX и сборка не перемещается — плата большего формата объективно выгоднее по числу портов и слотов.

Ответ. MPG X870I Edge Ti Evo WiFi оправдана, когда компактность корпуса принципиальна: HTPC, мобильная рабочая станция, стойка с ограниченным пространством. В стационарной башне выбор X870I — эстетическое или пространственное решение, не техническое.

Ошибки при выборе и сборке

1) Покупка mATX-корпуса без проверки поддержки плат 170×170 мм — часть корпусов mATX рассчитана на платы 244×244 мм (стандартный mATX), а 170×170 мм — это Mini-ITX-форм-фактор по размеру, хотя разъёмы расположены по mATX. Итог: несовместимость крепёжных отверстий.

2) Установка только одного модуля DDR5 — при одном модуле теряется двухканальный режим, и производительность процессора в задачах с высокой пропускной способностью памяти падает на 15–30%. Всегда устанавливать парами.

3) Игнорирование кнопки Flash BIOS при сборке на новом поколении Ryzen — если процессор новее текущей прошивки, система не запустится. Кнопка Flash BIOS позволяет обновить прошивку без CPU, используя USB-носитель, — это функция, которую стоит использовать до установки процессора, а не после.
