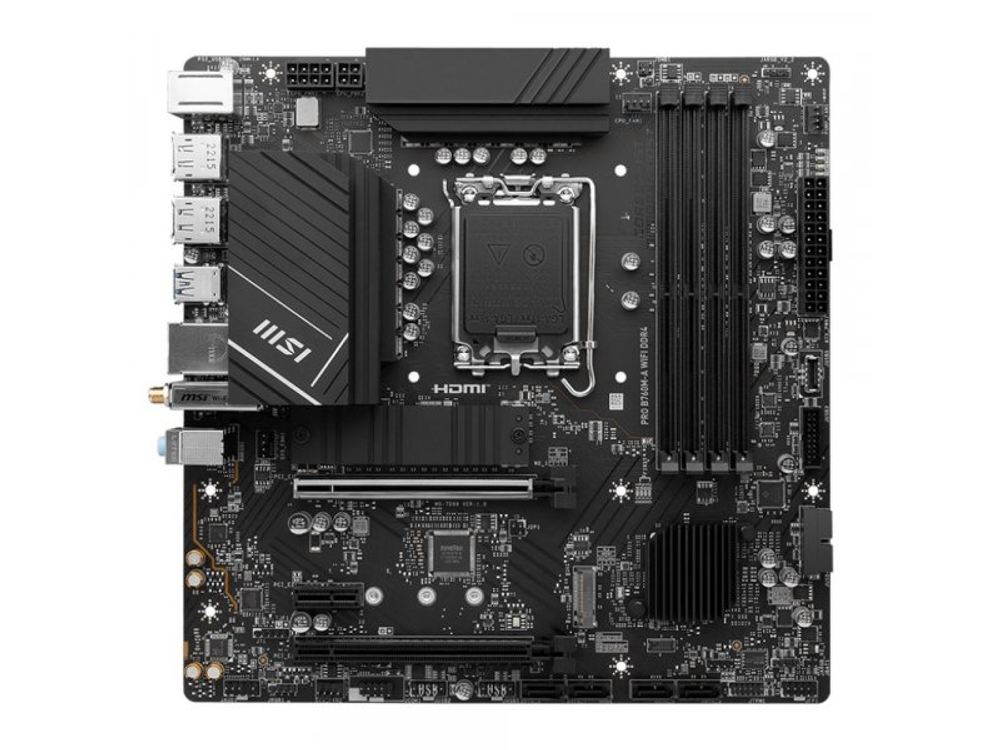

MSI PRO B760M-A WIFI DDR4 — материнская плата форм-фактора mATX на чипсете Intel B760 с сокетом Socket LGA 1700, поддерживающая процессоры Intel Alder Lake и Raptor Lake. Сбалансированное решение для сборки производительного домашнего или рабочего ПК с DDR4-памятью, встроенным Wi-Fi 6E и 2.5G Ethernet.
- Чипсет / сокет: Intel B760 / Socket LGA 1700 (Alder Lake, Raptor Lake)
- Память: 4 слота DDR4 DIMM, до 128 ГБ, 2133–5333 МГц, двухканальный режим
- Хранение: 2 × M.2 PCIe 4.0 + 4 × SATA 6 Гбит/с
- Для кого: сборка под Raptor Lake, обновление системы, домашний офис / контент
Коротко — для кого эта материнская плата
MSI PRO B760M-A WIFI DDR4 — практичный выбор для тех, кто строит компактную систему на базе Intel 12-го или 13-го поколения, не желая переплачивать за Z790. Чипсет B760 ограничивает разгон процессора, но не затрагивает разгон памяти: поддержка XMP до 5333 МГц позволяет выжать максимум из DDR4-комплектов без топового чипсета. Плата подойдёт для домашнего офиса, медиасборки, нетребовательного гейминга и рабочих станций, где важна надёжность, а не оверклокинг CPU.
Главные плюсы и ограничения MSI PRO B760M-A WIFI DDR4
Плата предлагает богатый набор подключения при умеренной стоимости — редкость для mATX-сегмента B760.
- ✓ Wi-Fi 6E (802.11ax) и 2.5G Ethernet в комплекте — не нужно докупать адаптеры
- ✓ Два слота M.2 PCIe 4.0 — можно установить системный NVMe и второй накопитель без занятия слота PCIe
- ✓ 12+1+1 фаз питания с пассивным охлаждением VRM — стабильная работа Core i7/i9 без перегрева питания
- ✓ Видеовыходы 2 × HDMI + 2 × DisplayPort — достаточно для трёх мониторов на встроенной графике
- ✗ Чипсет B760 не поддерживает разгон процессора — для оверклокинга CPU нужна Z790
- ✗ Только один слот PCIe x16 для видеокарты — SLI/multi-GPU невозможен
- ✗ DDR4, а не DDR5 — актуально для тех, кто смотрит в будущее платформы
Питание, VRM и стабильность под нагрузкой
Что даёт схема питания 12+1+1 на плате B760
MSI PRO B760M-A WIFI DDR4 оснащена 12+1+1 фазами питания — избыточно для большинства Raptor Lake в стандартном режиме, что на практике означает низкие температуры VRM даже под длительной нагрузкой. Разъём питания процессора — 8 pin + 4 pin: 8-контактного достаточно для всей линейки, дополнительный 4-pin рекомендован при использовании Core i9 с высоким TDP. Зона VRM накрыта пассивным радиатором — по наблюдениям редакции FormulaTV, радиаторы остаются тёплыми, но не горячими при работе Core i7-13700 в многопоточной задаче без дополнительного обдува корпуса.
Совет от редакции FormulaTV: «Если планируете Core i9-13900K в режиме PL1=PL2=253 Вт, добавьте в корпус хотя бы один вытяжной вентилятор, направленный на зону VRM — пассивных радиаторов платы достаточно для большинства сборок, но не для флагманского CPU в продолжительном рендеринге».
Слоты памяти DDR4 — до 5333 МГц при правильном XMP-профиле
MSI PRO B760M-A WIFI DDR4 поддерживает 4 слота DIMM с диапазоном частот 2133–5333 МГц в двухканальном режиме, максимальный объём — 128 ГБ. Чипсет B760 позволяет активировать XMP-профиль, что отличает его от бюджетного H610. По информации производителя, плата верифицирована с модулями ведущих брендов при частотах до 5333 МГц — практически это достижимо при парном заполнении слотов 2 и 4 (считая от процессора). Для офисных и игровых сборок оптимальна DDR4-3200 CL16 — соотношение цена/прирост производительности здесь лучшее.
Накопители — два M.2 PCIe 4.0 и четыре SATA
Конфигурация M.2 на MSI PRO B760M-A WIFI DDR4
MSI PRO B760M-A WIFI DDR4 несёт два разъёма M.2 в формате 2242/2260/2280. Первый работает только в режиме PCIe 4.0 x4, второй — универсальный: SATA или PCIe 4.0 x4. Первый слот прикрыт термопрокладкой и радиатором — по данным тестов редакции FormulaTV, это заметно снижает троттлинг накопителей с TDP выше 7 Вт при длительной записи. Второй слот без радиатора: для системного SSD рекомендован первый. Четыре порта SATA 6 Гбит/с с поддержкой RAID 0/1/5/10 позволяют подключить традиционные HDD или бюджетные SATA SSD для хранения данных.
Совет от редакции FormulaTV: «Устанавливайте системный NVMe в первый слот M.2 — он подключён напрямую к процессору через PCIe 4.0 x4 и имеет радиатор. Второй слот оставьте под медленный SATA SSD для архива или под Wi-Fi M.2 E-key модуль, если Wi-Fi-карта будет заменяться».
Подключение и порты — задняя панель и внутренние разъёмы
Задняя панель MSI PRO B760M-A WIFI DDR4
На задней панели MSI PRO B760M-A WIFI DDR4 расположены: 2 × HDMI и 2 × DisplayPort для вывода изображения со встроенной графики Intel, 2 × USB 2.0, 2 × USB 3.2 Gen 1 и 2 × USB 3.2 Gen 2 Type-A — итого 6 портов USB. Сетевой порт RJ-45 работает на скорости 2.5 Гбит/с (контроллер Realtek RTL8125BG). Антенны Wi-Fi 6E идут в комплекте и подключаются к разъёмам на задней панели. Комбинированный PS/2 сохраняет совместимость с устаревшей периферией — редкость, но востребована в корпоративных окружениях.
Внутренние разъёмы платы
MSI PRO B760M-A WIFI DDR4 предоставляет на плате: 2 × USB 2.0 (9 pin), 2 × USB 3.2 Gen 1 (19 pin) и 1 × USB 3.2 Gen 1 Type-C — достаточно для большинства современных корпусов mATX. Для подсветки предусмотрены 2 разъёма ARGB (3 pin, 5V) и 1 разъём RGB (4 pin, 12V) — управление через MSI Mystic Light. Два разъёма для корпусных вентиляторов (4 pin) дополнены одним разъёмом кулера процессора (4 pin). Разъём RS-232 (COM) полезен для промышленных применений и специализированного оборудования — нетипичная опция для домашней платы.
Wi-Fi 6E, 2.5G Ethernet и беспроводные возможности
Что реально меняет Wi-Fi 6E в домашней сети
MSI PRO B760M-A WIFI DDR4 оснащена Wi-Fi 6E (802.11ax) и Bluetooth 5.3. Wi-Fi 6E открывает доступ к диапазону 6 ГГц — при наличии совместимого роутера это означает меньше помех и стабильную пропускную способность в плотной городской застройке. По наблюдениям редакции FormulaTV, в условиях офисной среды с множеством Wi-Fi-сетей диапазон 6 ГГц обеспечивает заметно более стабильное соединение, чем перегруженные 2.4 и 5 ГГц. Проводной 2.5 Гбит/с Ethernet (Realtek RTL8125BG) актуален для NAS, рендер-ферм и любого сценария, где Wi-Fi неудобен. Антенны для Wi-Fi включены в комплект поставки.
С чем сравнить в России?
В сегменте mATX-плат на Intel B760 с DDR4 и встроенным Wi-Fi конкурируют несколько моделей. Ключевые отличия — в наборе портов задней панели, количестве M.2 и фазах VRM.
| Модель | Чипсет | Фазы VRM | Слоты M.2 | Wi-Fi | USB задняя панель | Видеовыходы | Кому подойдёт |
|---|---|---|---|---|---|---|---|
| MSI PRO B760M-A WIFI DDR4 | Intel B760 | 12+1+1 | 2 × M.2 PCIe 4.0 | Wi-Fi 6E + BT 5.3 | 2×USB 2.0, 2×3.2 Gen1, 2×3.2 Gen2 | 2×HDMI + 2×DP | Универсальная сборка, офис, медиа |
| ASUS PRIME B760M-A WIFI | Intel B760 | 8+1 | 2 × M.2 PCIe 4.0 | Wi-Fi 6E + BT 5.2 | 2×USB 2.0, 2×3.2 Gen1, 2×3.2 Gen2 | 1×HDMI + 1×DP | Базовая сборка без избытка VRM |
| Gigabyte B760M DS3H AX DDR4 | Intel B760 | 6+2+2 | 2 × M.2 (1×PCIe 4.0, 1×PCIe 3.0) | Wi-Fi 6E + BT 5.2 | 2×USB 2.0, 2×3.2 Gen1, 1×3.2 Gen2 | 1×HDMI + 1×DP | Бюджетная офисная сборка |
| ASRock B760M Pro RS/D4 WiFi | Intel B760 | 10+1+1 | 2 × M.2 PCIe 4.0 | Wi-Fi 6E + BT 5.3 | 2×USB 2.0, 1×3.2 Gen1, 2×3.2 Gen2 | 1×HDMI + 1×DP | Альтернатива MSI по цене |
Как мы к этому пришли — эволюция платформы LGA 1700
Платформа LGA 1700 появилась в 2021 году вместе с Intel Alder Lake (12-е поколение) и была продлена на Raptor Lake (13-е поколение) без изменения конструктива сокета. Чипсет B760 вышел в январе 2023 года и занял нишу между бюджетным H610 (без XMP, без M.2 PCIe 4.0 на некоторых платах) и флагманским Z790 (полный разгон CPU). Для DDR4-сборок B760 остаётся рациональным выбором: экономия на чипсете и памяти перекрывает разрыв в производительности с DDR5 для большинства задач вне сложной многопоточной нагрузки.
Инженерный компромисс — B760 против Z790
Главный trade-off MSI PRO B760M-A WIFI DDR4 — выбор между стоимостью платформы и потолком производительности. Чипсет B760 блокирует множитель процессора: Core i9-13900K на этой плате работает только в базовом режиме Turbo Boost, без ручного разгона. Это не проблема для 95% пользователей — Raptor Lake и без разгона опережает предыдущие платформы. Разгон памяти через XMP до 5333 МГц доступен, что частично компенсирует ограничение. Форм-фактор mATX (244 × 244 мм) требует совместимого корпуса — большинство башен ATX принимают mATX-платы, но компактные Mini-Tower нужно проверять отдельно.
Взгляд с другой стороны
Контраргумент. В 2024–2025 годах разрыв в цене между DDR4 и DDR5-комплектами сократился — зачем выбирать DDR4-платформу, если DDR5-сборка на B760 обходится ненамного дороже и открывает доступ к перспективной памяти?
Когда валиден. Если у вас уже есть качественные DDR4-планки (32–64 ГБ), переход на DDR5-платформу означает их продажу и покупку новых — реальные затраты на апгрейд выше, чем разница в стоимости платы. Для новых сборок «с нуля» аргумент весомее.
Ответ. MSI PRO B760M-A WIFI DDR4 рациональна при переносе существующих DDR4-модулей, при бюджете, ограничивающем переход на DDR5, или при отсутствии планов смены платформы в ближайшие 2–3 года. Если строите систему с нуля и DDR4-модулей нет — стоит рассмотреть DDR5-вариант той же серии.
Ошибки и их цена
1) Покупка платы без проверки совместимости корпуса — mATX (244 × 244 мм) входит в большинство ATX-корпусов, но не во все Mini-ITX. Результат: придётся вернуть плату или купить новый корпус, потеряв на обратной доставке и времени сборки.
2) Установка одной планки памяти вместо пары — одноканальный режим теряет до 20–30% пропускной способности памяти в зависимости от задачи. На встроенной графике Intel это ощутимо: iGPU делит пропускную способность с CPU.
3) Игнорирование разъёма питания CPU 4 pin при Core i9 — при использовании процессоров с TDP 125–253 Вт подключение только 8-pin кабеля снижает стабильность VRM под длительной нагрузкой. Убедитесь, что блок питания и кабель поддерживают 8+4 pin EPS.
Совет от редакции FormulaTV: «Перед сборкой обновите BIOS до актуальной версии через сайт MSI — для Raptor Lake Refresh (Core 13-го поколения) может потребоваться прошивка, не входящая в заводскую комплектацию. MSI поддерживает Flash BIOS через USB без процессора на некоторых платах серии PRO, что упрощает процедуру».
Частые вопросы о MSI PRO B760M-A WIFI DDR4
Да, MSI PRO B760M-A WIFI DDR4 поддерживает Intel Raptor Lake (Core 13-го поколения) в сокете LGA 1700 — конструктив сокета единый для 12-го и 13-го поколений. Перед установкой рекомендуется обновить BIOS до версии, официально подтверждающей поддержку конкретного CPU — проверьте совместимость на сайте MSI по коду процессора. Для Core i9 потребуется подключить оба разъёма питания CPU: 8 pin и дополнительный 4 pin.
Войдите в BIOS при загрузке (клавиша Delete), откройте раздел «OC» или «Memory» и выберите профиль XMP — плата покажет доступные профили установленных планок. Чипсет B760 поддерживает XMP на частотах до 5333 МГц. Для стабильной работы устанавливайте планки парами в слоты 2 и 4 (считая от сокета) — это активирует двухканальный режим автоматически. При некорректном разгоне BIOS автоматически сбрасывается до базовой частоты.
В комплекте — материнская плата, кабель SATA, заглушка панели I/O, крепёжный комплект и антенны Wi-Fi. Антенны подключаются к разъёмам SMA на задней панели и монтируются на корпус или кладутся рядом. Термопаста, кулер процессора и кабели питания в комплект не входят — докупаются отдельно.
MSI PRO B760M-A WIFI DDR4 поддерживает одновременное использование обоих M.2-слотов и всех четырёх SATA-портов — итого до 6 накопителей параллельно. Ограничение: если в слот M.2 (второй) установлен SATA-накопитель, один из портов SATA на плате отключается — уточните актуальную схему совместимости в руководстве. При использовании SATA RAID режимы 0/1/5/10 доступны через чипсет Intel B760.
Задняя панель MSI PRO B760M-A WIFI DDR4 несёт 2 × HDMI и 2 × DisplayPort — технически четыре видеовыхода. На практике Intel-чипсеты поколения Alder/Raptor Lake поддерживают до трёх независимых дисплеев одновременно через встроенную графику, четвёртый порт при этом остаётся неактивным. Для полноценного четырёхмониторного режима потребуется дискретная видеокарта.
MSI PRO B760M-A WIFI DDR4 имеет форм-фактор mATX с размерами 244 × 244 мм. Корпуса с маркировкой mATX, Micro-ATX и большинство стандартных ATX-башен принимают эту плату без ограничений. Mini-ITX корпуса — нет: под этот форм-фактор платы имеют размер 170 × 170 мм. Перед покупкой корпуса сверьте в характеристиках поддерживаемые форм-факторы материнских плат.
Официальная гарантия MSI на PRO B760M-A WIFI DDR4 составляет 3 года. Тип поставки — RTL (розничная коробка), что означает полный комплект аксессуаров и гарантийное обслуживание через авторизованные сервисные центры MSI в России. FormulaTV является авторизованным продавцом MSI.
